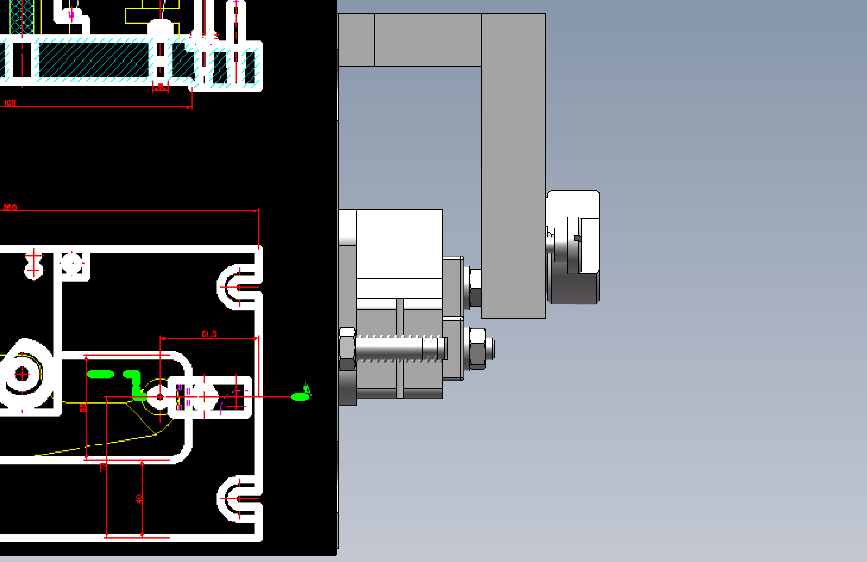

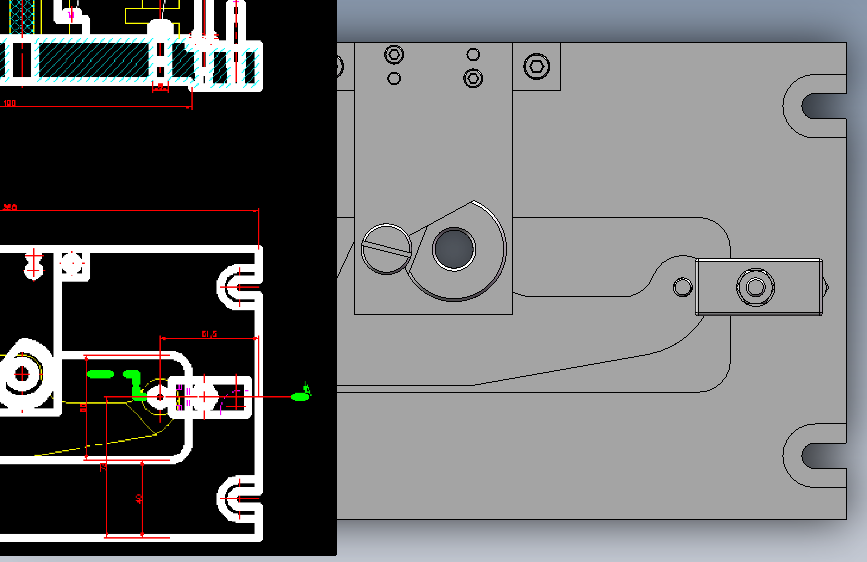

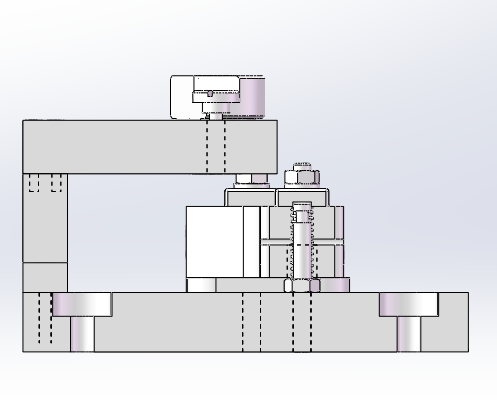

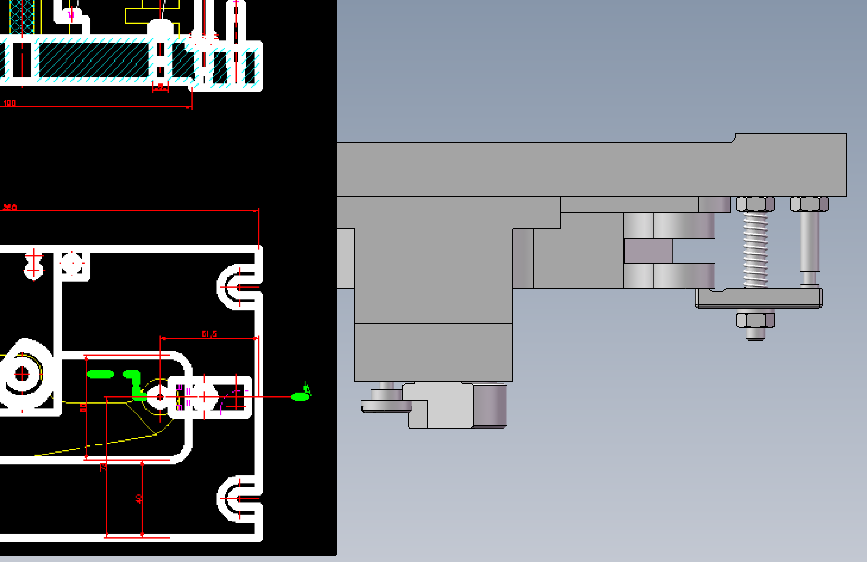

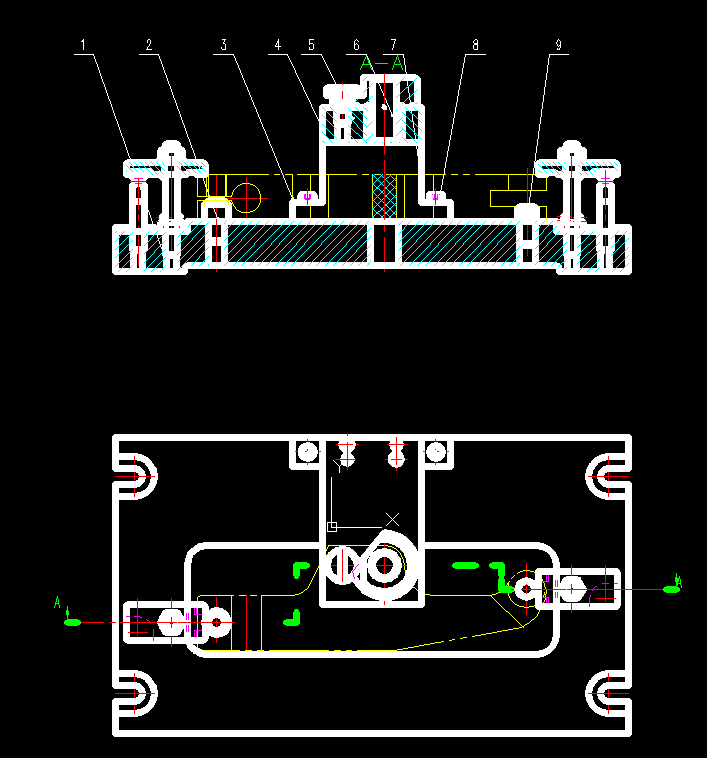

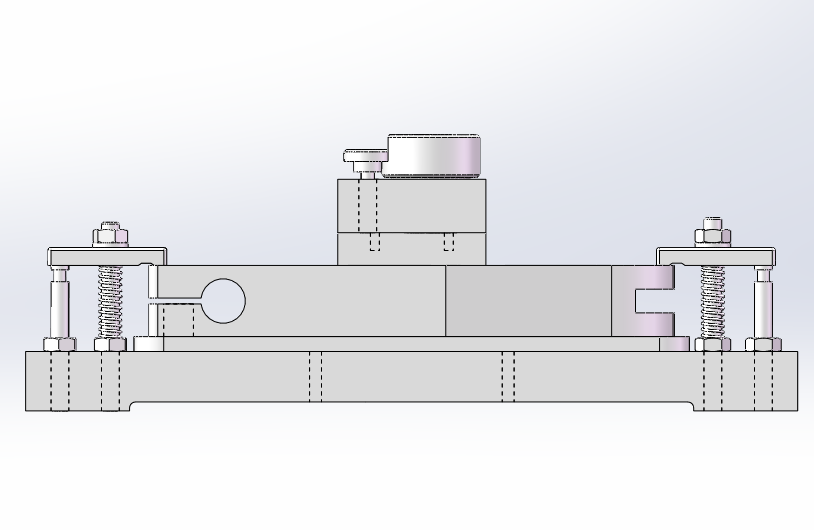

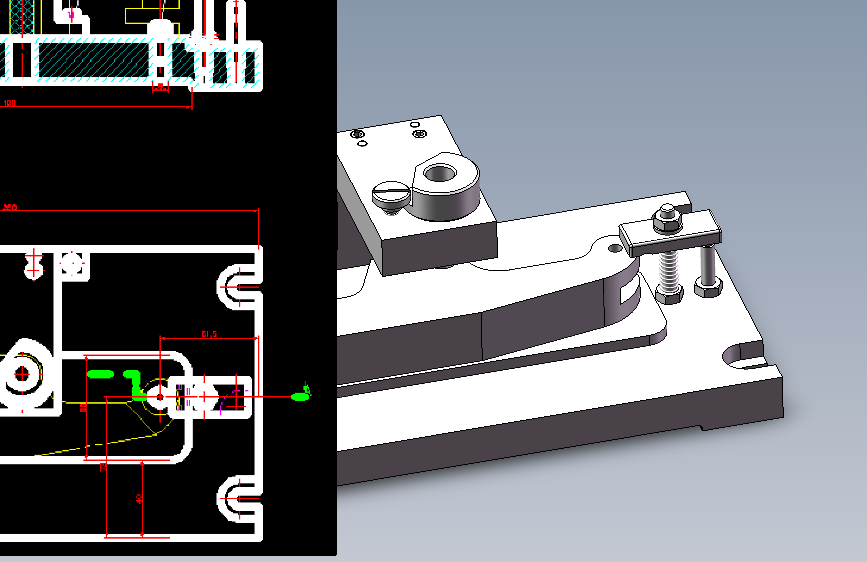

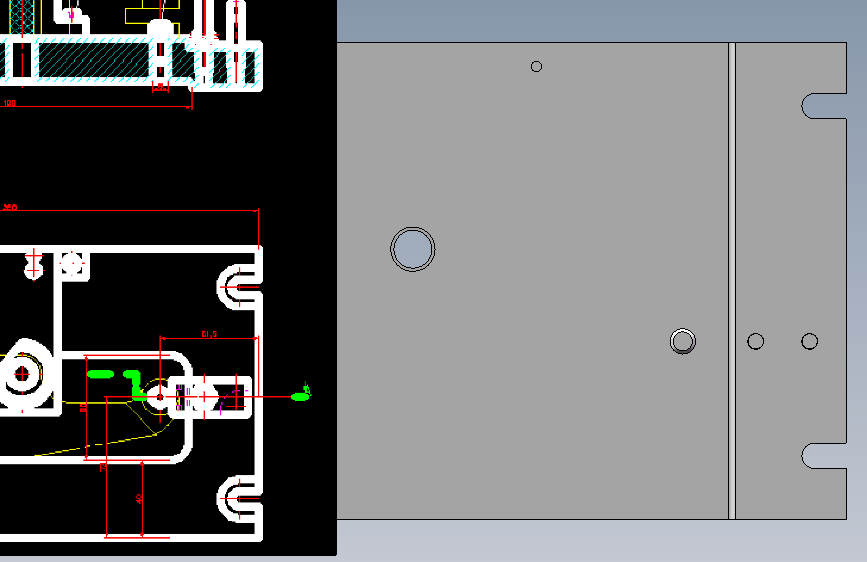

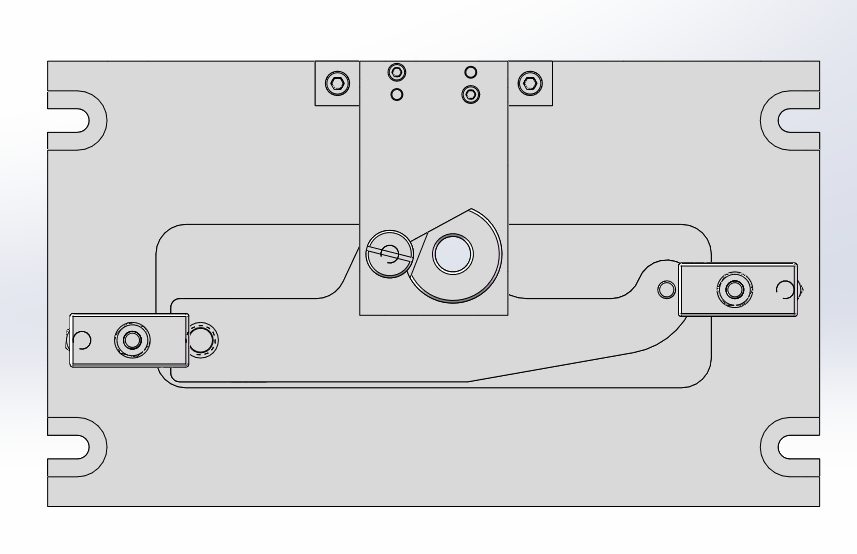

该工序为钻12孔夹具，采用底面和两个定位销定位，两边用手动压板压紧，可完全限制零件自由度，包含零件cad和cad夹具装配图，模型为sw2012绘制，欢迎大家下载学习。
左摆动杠杆钻12孔夹具
图纸描述
该工序为钻12孔夹具，采用底面和两个定位销定位，两边用手动压板压紧，可完全限制零件自由度，包含零件cad和cad夹具装配图，模型为sw2012绘制，欢迎大家下载学习。
下载需要25金币
立即下载 收藏
图纸信息
作者
廖锗
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  4mm销.SLDPRT | 168.00K |
| 2 | 6mm垫片.SLDPRT | 155.00K |
| 3 | M3螺丝.SLDPRT | 217.50K |
| 4 | M4螺丝.SLDPRT | 219.00K |
| 5 | M6螺柱.SLDPRT | 164.50K |
| 6 | M6螺母.SLDPRT | 200.00K |

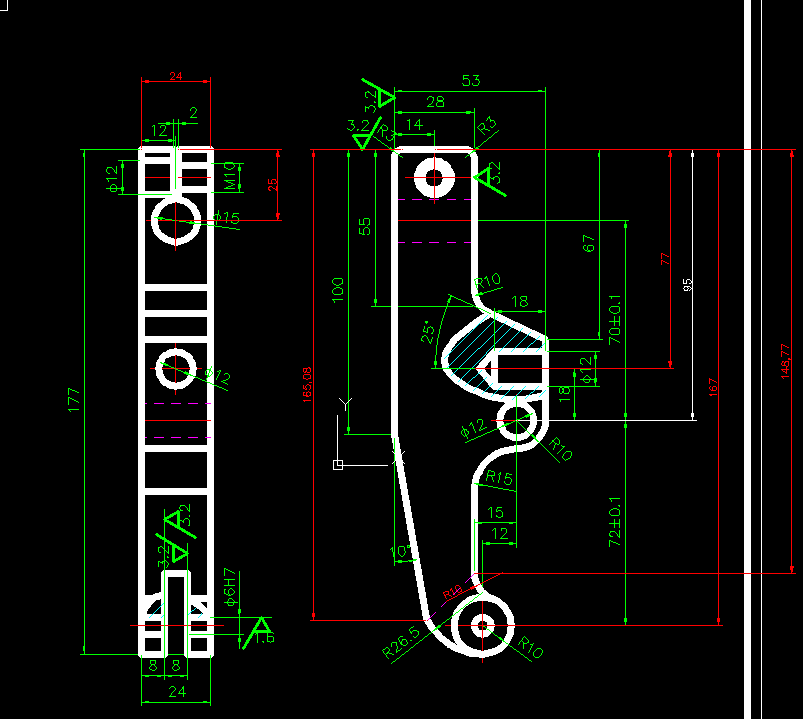

| 7 |  【1A033】左摆动杠杆零件图.dwg | 74.22K |
| 8 | 削边销.SLDPRT | 392.50K |
| 9 | 压板.SLDPRT | 250.00K |
| 10 | 圆柱销.SLDPRT | 186.00K |
| 11 | 夹具体.SLDPRT | 467.00K |
| 12 | 左摆动杠杆.SLDPRT | 3.00M |
| 13 | 弹簧.SLDPRT | 1.21M |
| 14 | 支撑钉.SLDPRT | 173.00K |
| 15 |  装配体1.SLDASM | 3.28M |
| 16 | 装配图.dwg | 151.01K |
| 17 | 钻套.SLDPRT | 238.00K |
| 18 | 钻套螺钉.SLDPRT | 207.50K |
| 19 | 钻模板.SLDPRT | 267.00K |
| 20 | 钻模板支撑.SLDPRT | 275.00K |
