三光球机设计图纸
图纸描述

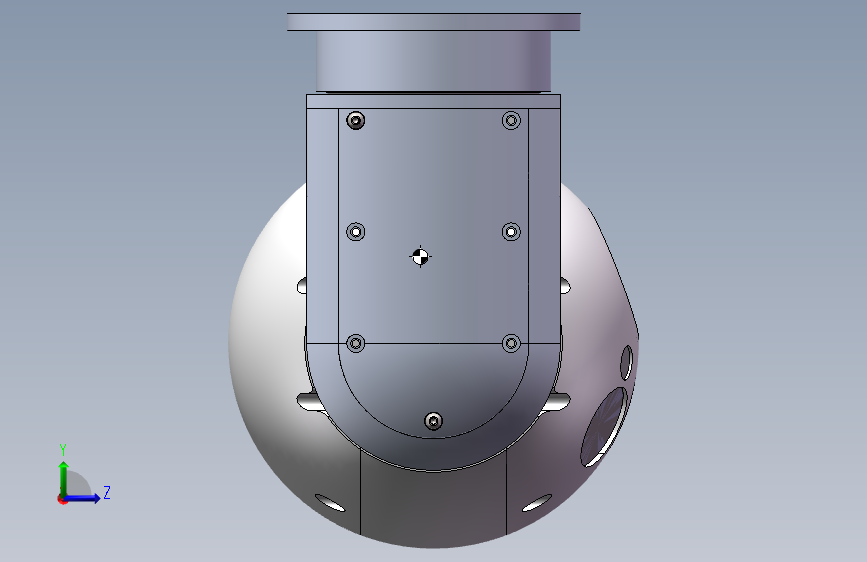

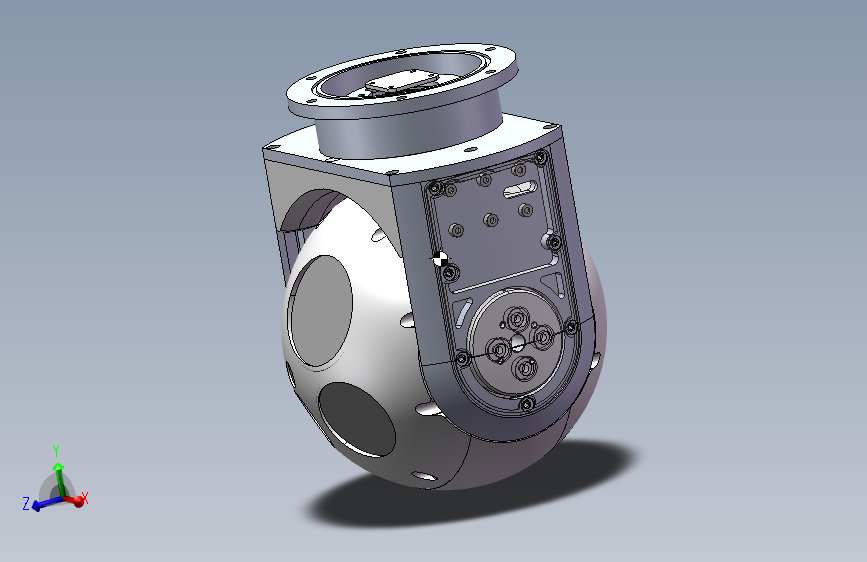

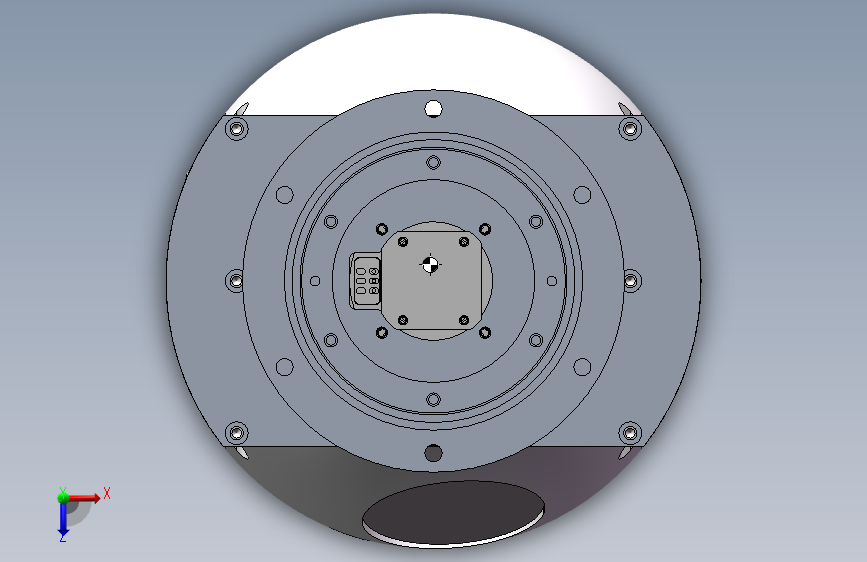

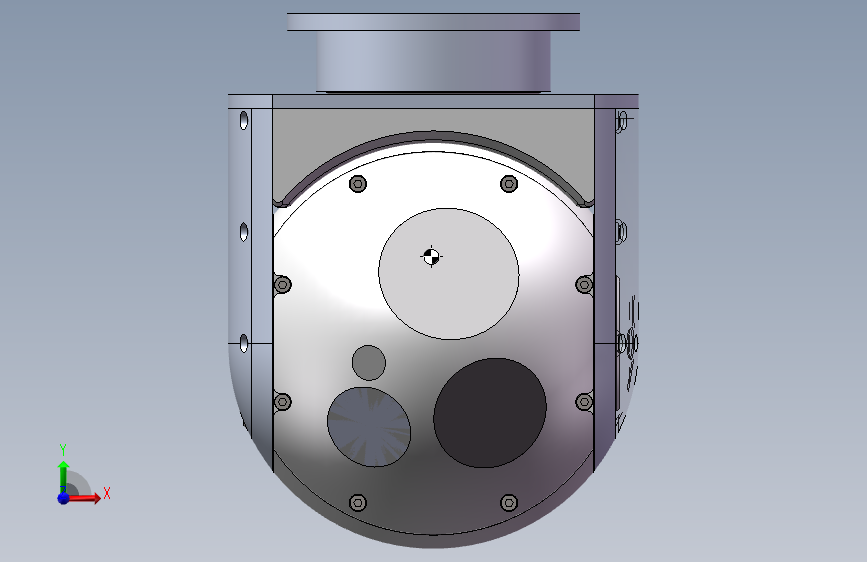

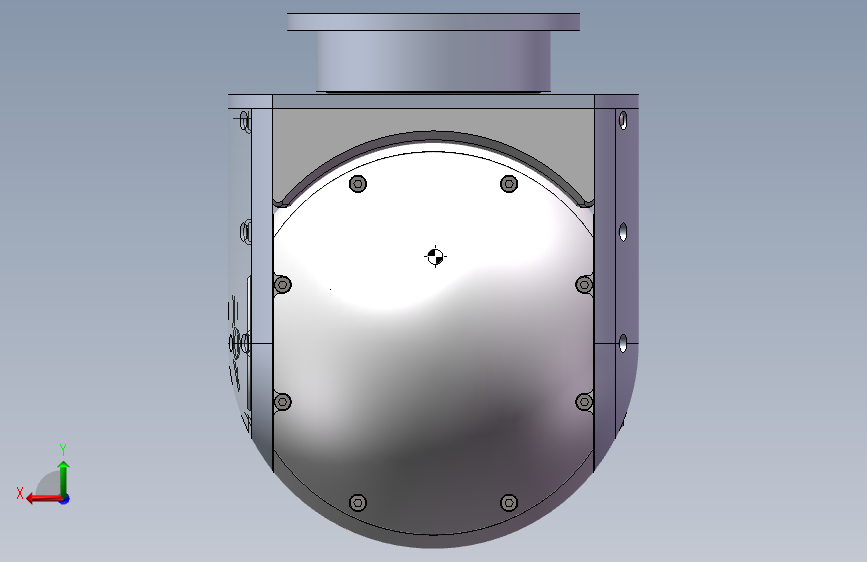

三光球机设计图纸图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小98.65M，共计90个文件，包含3D图纸，图纸主格式为sldprt,step,sldasm,slddrw，使用SOLIDWORKS 2020软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要770金币
立即下载 收藏
图纸信息
图纸ID ：504355
文件大小：98.65M
所需金币：770
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,step,sldasm,slddrw
软件版本：SOLIDWORKS 2020
作者
WX_202931
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  30倍摄像头模型.SLDPRT | 7.02M |
| 2 |  30倍摄像头模型.STEP | 11.28M |
| 3 |  3km测距机25口径.SLDASM | 3.50M |
| 4 | 4108-无限位.SLDASM | 1.40M |
| 5 | GB／T276-94深沟球轴承61802-2Z.SLDPRT | 817.73K |
| 6 | GB／T70．1-2000内六角圆柱头螺钉M3×16.SLDPRT | 107.95K |
| 7 | GB／T70．1-2000内六角圆柱头螺钉M3×5.SLDPRT | 114.81K |
| 8 | GB／T70．1-2000内六角圆柱头螺钉M3×6.SLDPRT | 118.83K |
| 9 | GB／T70．1-2000内六角圆柱头螺钉M3×8.SLDPRT | 113.80K |
| 10 | GB／T70．2-2000内六角平圆头螺钉M3×6.SLDPRT | 132.12K |
| 11 | GB／T70．2-2000内六角平圆头螺钉M3×8.SLDPRT | 131.32K |
| 12 | GB／T77-2000内六角平端紧定螺钉.SLDPRT | 100.67K |
| 13 | GB／T819．1-2000十字槽沉头螺钉M2．5×5.SLDPRT | 117.45K |
| 14 | GB／T819．1-2000十字槽沉头螺钉M2．5×6.SLDPRT | 118.55K |
| 15 | GB／T819．1-2000十字槽沉头螺钉M3×6.SLDPRT | 118.07K |
| 16 | HI3516网络板卡加色.SLDPRT | 975.28K |
| 17 | HI3516网络板卡加色.STEP | 2.34M |
| 18 | HI3519_tf卡.SLDPRT | 90.09K |
| 19 | M3384-640011Y03510XCEYNPNX.SLDPRT | 21.50M |
| 20 |  QJA-001A中舱.SLDDRW | 684.98K |
| 21 | QJA-001A中舱.SLDPRT | 1.24M |
| 22 | QJA-002A前舱.SLDDRW | 216.22K |
| 23 | QJA-002A前舱.SLDPRT | 649.92K |
| 24 | QJA-003A后舱.SLDDRW | 252.38K |
| 25 | QJA-003A后舱.SLDPRT | 679.35K |
| 26 | QJA-004A镜片1.SLDDRW | 103.17K |
| 27 | QJA-004A镜片1.SLDPRT | 63.35K |
| 28 | QJA-005A镜片2.SLDDRW | 103.93K |
| 29 | QJA-005A镜片2.SLDPRT | 63.31K |
| 30 | QJA-006A镜片3.SLDDRW | 106.03K |
| 31 | QJA-006A镜片3.SLDPRT | 65.02K |
| 32 | QJA-007A镜片4.SLDDRW | 105.17K |
| 33 | QJA-007A镜片4.SLDPRT | 64.38K |
| 34 | s90镜头20倍驱动板卡.SLDPRT | 84.81K |
| 35 | s90镜头20倍驱动板卡.STEP | 73.36K |
| 36 | 三光球机.SLDASM | 15.43M |
| 37 | 三光球机.STEP | 76.33M |
| 38 | 上板.SLDDRW | 175.18K |
| 39 | 上板.SLDPRT | 180.45K |
| 40 | 中梁.SLDDRW | 297.44K |
| 41 | 中梁.SLDPRT | 845.67K |
| 42 | 中舱.SLDPRT | 1.51M |
| 43 | 偏航基座.SLDDRW | 177.33K |
| 44 | 偏航基座.SLDPRT | 169.09K |
| 45 | 前舱.SLDPRT | 649.04K |
| 46 | 加强拉杆.SLDPRT | 79.49K |
| 47 | 右耳.SLDDRW | 221.53K |
| 48 | 右耳.SLDPRT | 350.08K |
| 49 | 右耳盖板.SLDDRW | 318.49K |
| 50 | 右耳盖板.SLDPRT | 630.30K |
| 51 | 后舱.SLDPRT | 480.13K |
| 52 | 基板.SLDDRW | 162.26K |
| 53 | 基板.SLDPRT | 178.94K |
| 54 | 外壳装配.SLDASM | 1000.52K |
| 55 | 左耳.SLDDRW | 214.61K |
| 56 | 左耳.SLDPRT | 324.70K |
| 57 | 左耳盖板.SLDDRW | 205.58K |
| 58 | 左耳盖板.SLDPRT | 337.89K |
| 59 | 探测器底座.SLDDRW | 175.21K |
| 60 | 探测器底座.SLDPRT | 373.02K |
| 61 | 摄像头安装板.SLDDRW | 148.62K |
| 62 | 摄像头安装板.SLDPRT | 255.20K |
| 63 | 摄像头辅助安装板.SLDDRW | 155.49K |
| 64 | 摄像头辅助安装板.SLDPRT | 234.22K |
| 65 | 支架1.SLDPRT | 92.58K |
| 66 | 支架2.SLDPRT | 103.96K |
| 67 | 测距仪安装板.SLDDRW | 151.60K |
| 68 | 测距仪安装板.SLDPRT | 237.96K |
| 69 | 球机壳体.SLDASM | 1.77M |
| 70 | 电机座.SLDDRW | 198.69K |
| 71 | 电机座.SLDPRT | 204.48K |
| 72 | 电机控制板.SLDPRT | 74.24K |
| 73 | 电机装配.SLDASM | 1.44M |
| 74 | 聚四氟乙烯密封环.SLDDRW | 125.31K |
| 75 | 聚四氟乙烯密封环.SLDPRT | 80.39K |
| 76 | 聚四氟乙烯密封环2.SLDDRW | 112.75K |
| 77 | 聚四氟乙烯密封环2.SLDPRT | 75.41K |
| 78 | 转轴.SLDDRW | 157.11K |
| 79 | 转轴.SLDPRT | 273.08K |
| 80 | 轴承内圈挡板.SLDDRW | 107.83K |
| 81 | 轴承内圈挡板.SLDPRT | 79.83K |
| 82 | 轴承外圈挡板.SLDDRW | 121.20K |
| 83 | 轴承外圈挡板.SLDPRT | 104.01K |
| 84 | 载荷装配.SLDASM | 11.46M |
| 85 | 锁紧螺母.SLDPRT | 294.58K |
| 86 | 镜片2.SLDPRT | 65.07K |
| 87 | 镜片3.SLDPRT | 61.97K |
| 88 | 镜片4.SLDPRT | 64.25K |
| 89 | 陀螺仪传感器.SLDPRT | 115.67K |
| 90 | 陀螺仪传感器.STEP | 138.95K |
