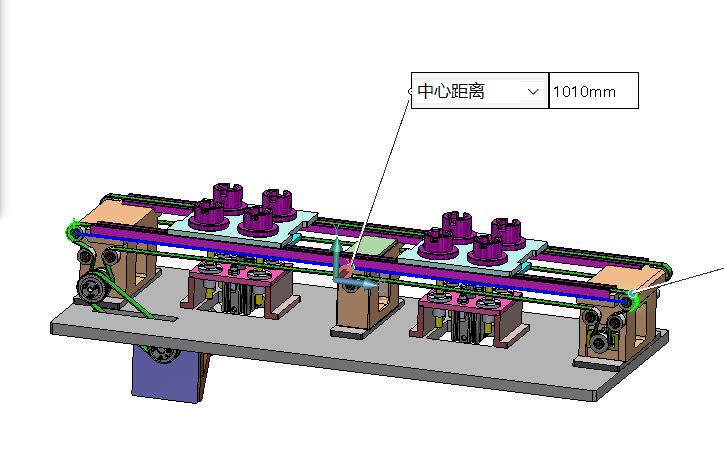

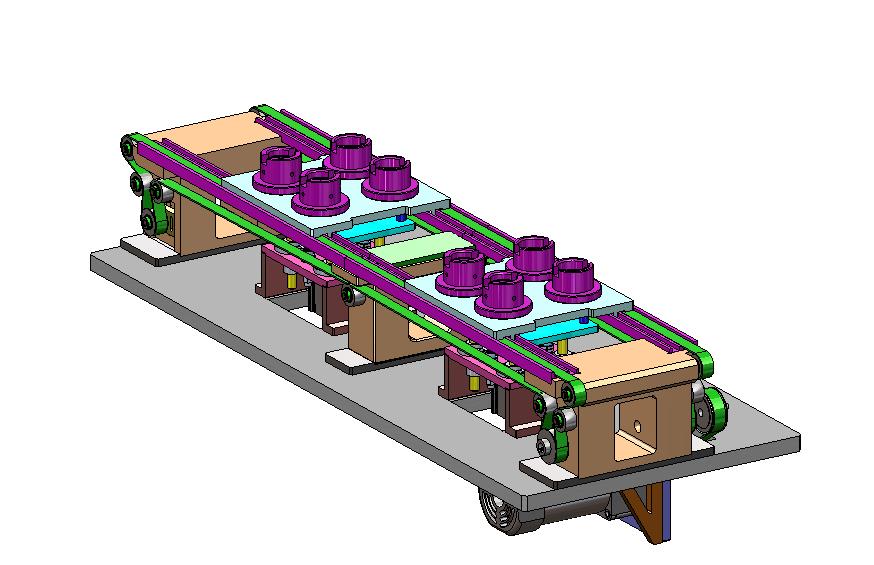

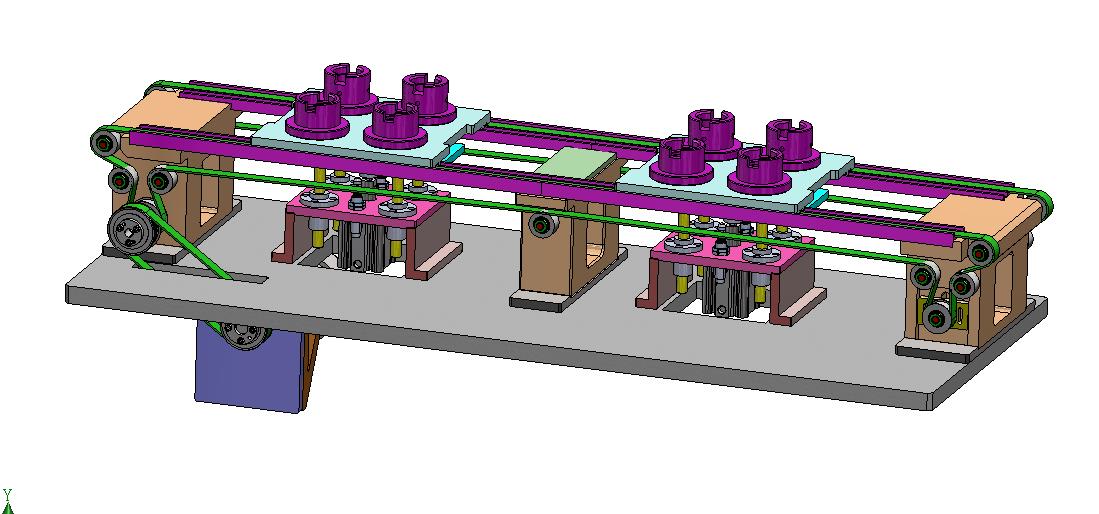

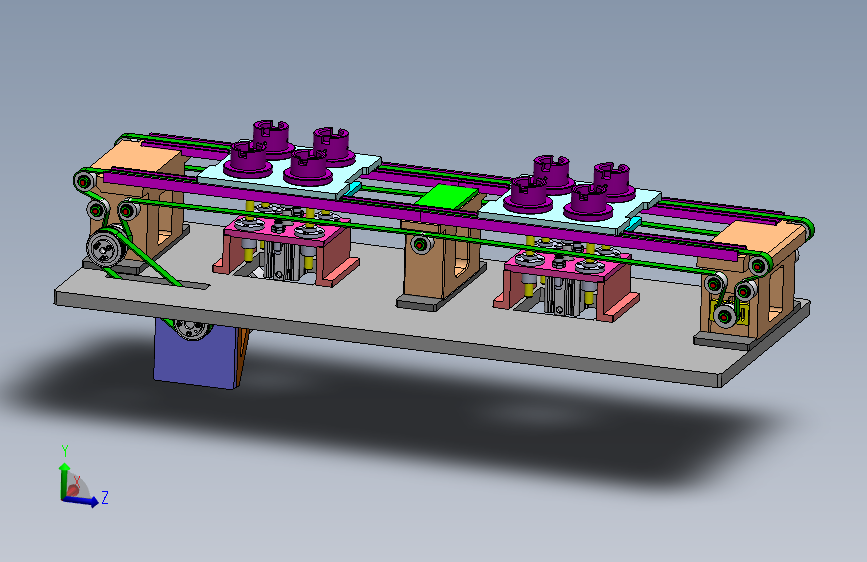

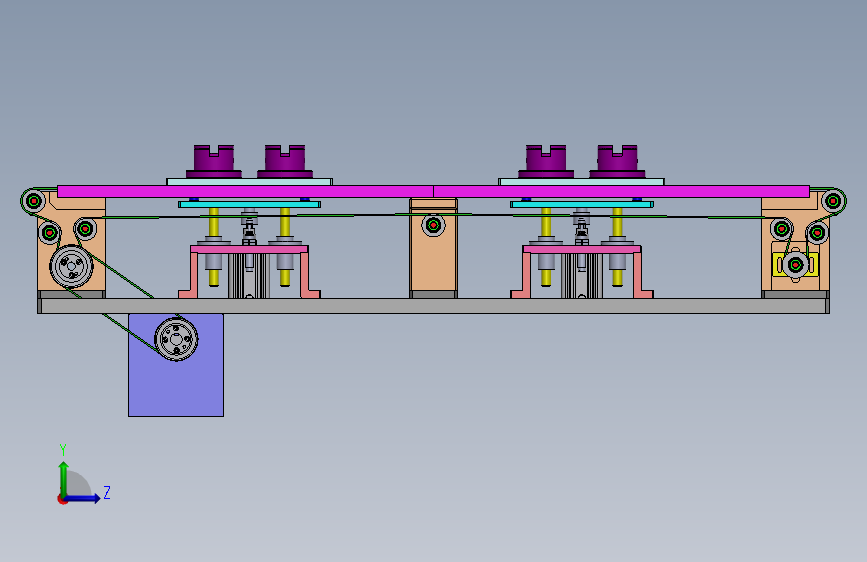

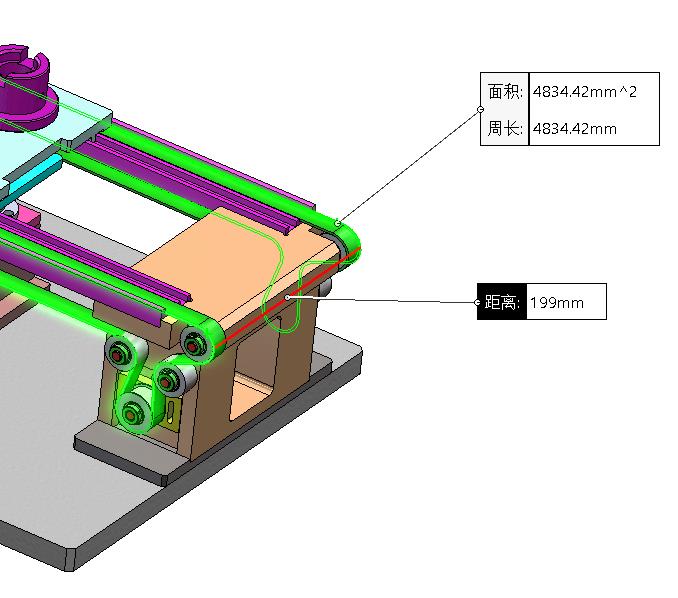

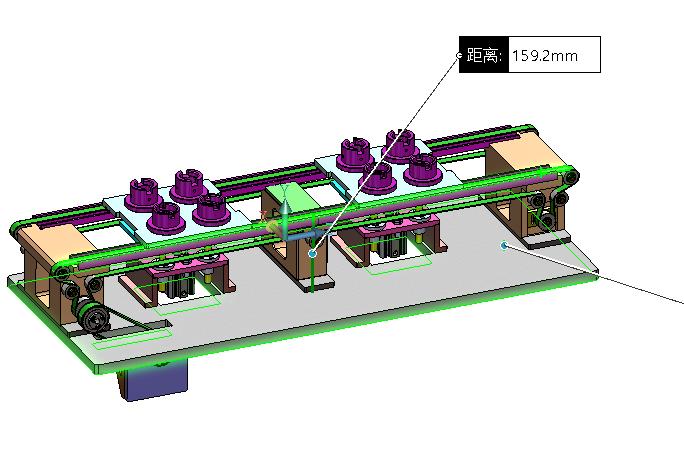

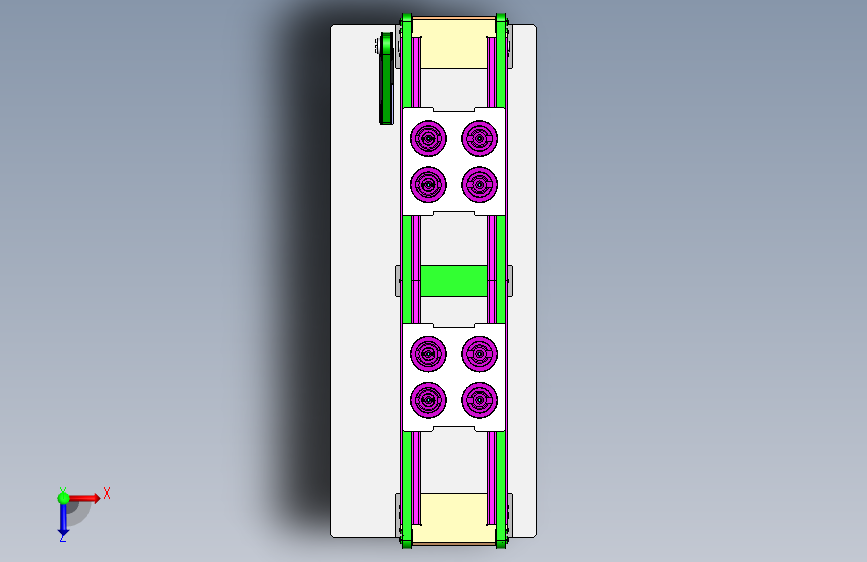

双工位定位顶升装配皮带输送线： 由两侧输送皮带带动托盘组件进行定位输送，到达顶升位后由顶升机构将托盘顶升后等待下一步装配。此输送线特别适合多工位连续装配工况。有效输送距离1010mm；输送线高度159mm；皮带宽度199mm。
双工位定位顶升装配皮带输送线
图纸描述
双工位定位顶升装配皮带输送线： 由两侧输送皮带带动托盘组件进行定位输送，到达顶升位后由顶升机构将托盘顶升后等待下一步装配。此输送线特别适合多工位连续装配工况。有效输送距离1010mm；输送线高度159mm；皮带宽度199mm。
下载需要120金币
立即下载 收藏
图纸信息
作者
WX_203030
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  B两端支柱-A.SLDPRT | 190.41K |
| 2 | TTL32T5150-E-10带轮.SLDPRT | 427.86K |
| 3 | TTL32T5150-E-15带轮.SLDPRT | 450.52K |
| 4 |  两侧皮带输送线.SLDASM | 1.44M |
| 5 | 从动侧立柱.SLDPRT | 199.91K |
| 6 | 从动带轮.SLDPRT | 285.10K |
| 7 | 从动轴1.SLDPRT | 105.07K |
| 8 | 侧支板.SLDPRT | 64.52K |
| 9 | 减速电机CM09IG90TJ-FCG09B05S15利明-A.SLDPRT | 323.06K |
| 10 | 双工位定位顶升装配皮带输送线.SLDASM | 1.58M |
| 11 | 可调节加强筋.SLDPRT | 78.86K |
| 12 | 固定底板1.SLDPRT | 102.73K |
| 13 | 固定板.SLDPRT | 115.49K |
| 14 | 定位板.SLDPRT | 83.53K |
| 15 | 定位筒A.SLDPRT | 177.48K |
| 16 | 定位筒B.SLDPRT | 183.90K |
| 17 | 定位销.SLDPRT | 94.83K |
| 18 | 导向光轴.SLDPRT | 77.45K |
| 19 | 导向套.SLDPRT | 79.95K |
| 20 | 导向板.SLDPRT | 65.64K |
| 21 | 张紧块.SLDPRT | 85.32K |
| 22 | 张紧带轮.SLDPRT | 281.87K |
| 23 | 托盘.SLDPRT | 151.26K |
| 24 | 托盘组件.SLDASM | 201.38K |
| 25 | 气缸CDQ2A40-25DZ.SLDASM | 358.21K |
| 26 | 浮动接头JA20-8-125.SLDPRT | 71.14K |
| 27 | 电机固定板.SLDPRT | 57.11K |
| 28 | 直线轴承LHFR12.SLDPRT | 111.51K |
| 29 | 移动板.SLDPRT | 116.60K |
| 30 | 立柱a.SLDPRT | 143.48K |
| 31 | 端连接板.SLDPRT | 69.47K |
| 32 | 缓冲器ACA1210-2.SLDPRT | 147.01K |
| 33 | 轴承SB6001ZZ-A.SLDPRT | 124.43K |
| 34 | 轴承挡环.SLDPRT | 126.76K |
| 35 | 连接板.SLDPRT | 69.33K |
| 36 | 顶升机构.SLDASM | 311.64K |
| 37 | 驱动带轮HBPG40-N12-16-A.SLDPRT | 116.07K |
