固定式真空泄污设备
图纸描述

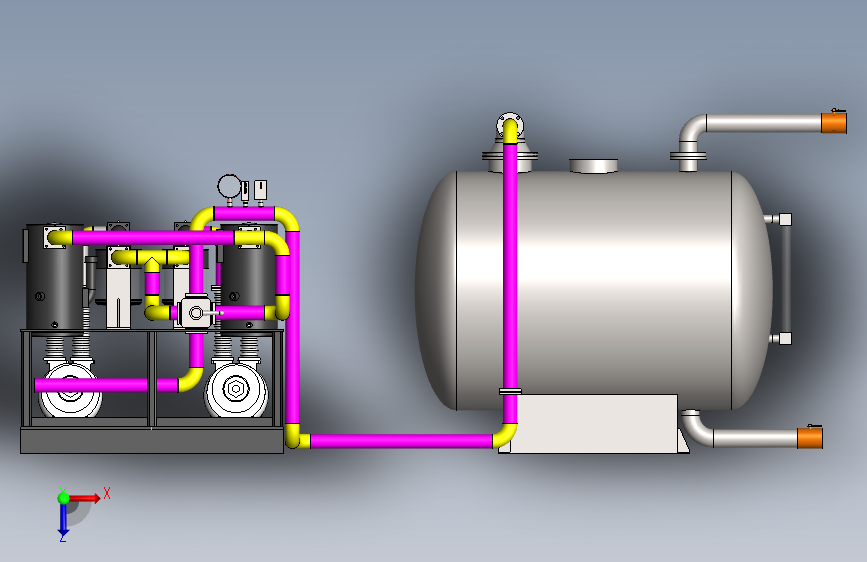

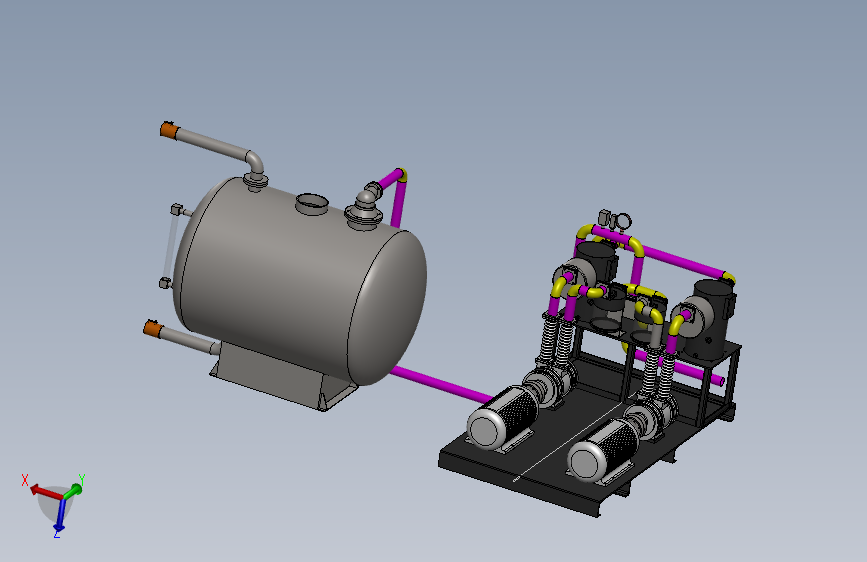

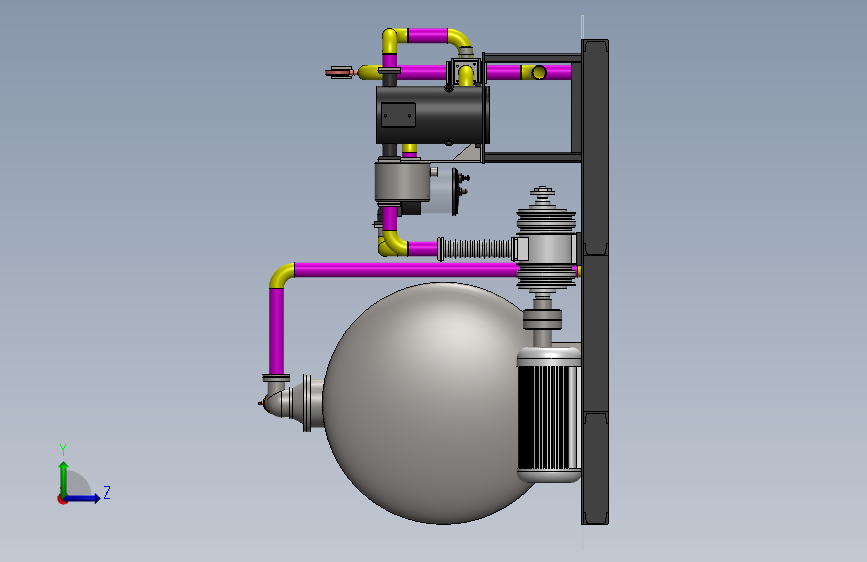

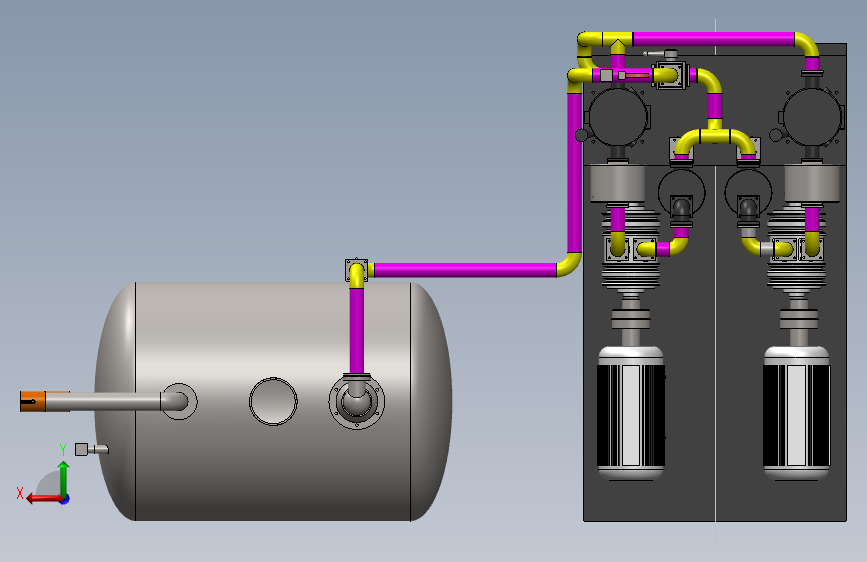

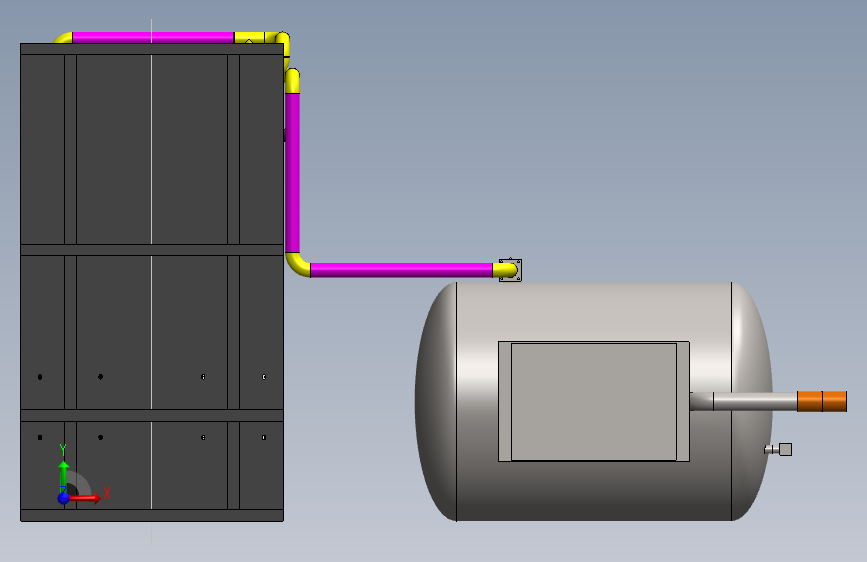

固定式真空泄污设备图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小13.5M，共计75个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2019软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要300金币
立即下载 收藏
图纸信息
作者
酆兰尔
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  DN15宝塔接头球阀-手柄.SLDPRT | 160.30K |
| 2 | DN50三通.SLDPRT | 99.68K |
| 3 | DN50弯头90°短半径.SLDPRT | 211.06K |
| 4 | DN50弯头90°长半径.SLDPRT | 196.50K |
| 5 | DN50直管-103.SLDPRT | 80.40K |
| 6 | DN50直管-150（带法兰）.SLDPRT | 98.70K |
| 7 | DN50直管-163.SLDPRT | 79.82K |
| 8 | DN50直管-251.SLDPRT | 95.44K |
| 9 | DN50直管-34.16.SLDPRT | 79.55K |
| 10 | DN50直管-600.SLDPRT | 71.56K |
| 11 | DN50直管-674.SLDPRT | 68.16K |
| 12 | DN50直管-683.SLDPRT | 67.29K |
| 13 | DN50直管-750.SLDPRT | 68.22K |
| 14 | DN50直管-801.SLDPRT | 68.45K |
| 15 | DN50直管-93.SLDPRT | 78.74K |
| 16 | DN50直管（带圆法兰）-500.SLDPRT | 96.16K |
| 17 | DN50直管（带法兰）-1000.SLDPRT | 86.65K |
| 18 | DN50直管（带法兰）-110.SLDPRT | 99.41K |
| 19 | DN50直管（带法兰）-126.SLDPRT | 97.69K |
| 20 | DN50直管（带法兰）-130.SLDPRT | 97.22K |
| 21 | DN50直管（带法兰）-131.5.SLDPRT | 98.19K |
| 22 | DN50直管（带法兰）-150.SLDPRT | 100.37K |
| 23 | DN50直管（带法兰）-265.SLDPRT | 97.66K |
| 24 | DN50直管（带法兰）-270.SLDPRT | 95.93K |
| 25 | DN50直管（带法兰）-439.SLDPRT | 97.81K |
| 26 | DN50直管（带法兰）-65.5.SLDPRT | 98.38K |
| 27 | DN50直管（带法兰）-70.SLDPRT | 98.53K |
| 28 | DN50直管（带法兰）-77.5.SLDPRT | 97.77K |
| 29 | DN65吸污管法兰接头.SLDPRT | 116.40K |
| 30 |  DN65手动球阀双头内丝.SLDASM | 173.82K |
| 31 | DN65球阀-基体.SLDPRT | 114.69K |
| 32 | DN65球阀-阀芯.SLDPRT | 155.25K |
| 33 | 一级油气分离器.SLDPRT | 229.43K |
| 34 | 二级油气分离器.SLDPRT | 320.74K |
| 35 | 储污罐-四通阀线路管件.SLDASM | 393.26K |
| 36 | 储污罐液位计.SLDPRT | 104.18K |
| 37 | 内丝.SLDPRT | 91.01K |
| 38 | 压力变送器螺纹式.SLDPRT | 309.00K |
| 39 | 四通阀-排气线路管件.SLDASM | 146.91K |
| 40 | 四通阀.SLDPRT | 253.60K |
| 41 | 固定式储污罐-底座.SLDPRT | 137.76K |
| 42 | 固定式储污罐-罐体.SLDPRT | 314.09K |
| 43 | 固定式真空罐.SLDASM | 460.22K |
| 44 | 土建基础-房屋.SLDPRT | 98.06K |
| 45 | 土建基础-预埋件.SLDPRT | 70.90K |
| 46 | 土建基础.SLDASM | 102.23K |
| 47 | 安全阀.SLDPRT | 215.29K |
| 48 | 弹性柱销联轴器-电机端.SLDPRT | 144.26K |
| 49 | 弹性柱销联轴器-真空泵端.SLDPRT | 143.41K |
| 50 | 总装图.SLDASM | 2.29M |
| 51 | 挡板.SLDPRT | 89.45K |
| 52 | 柱销.SLDPRT | 102.18K |
| 53 | 柱销联轴器.SLDASM | 163.43K |
| 54 | 气水分离器-壳体.SLDPRT | 273.01K |
| 55 | 气水分离器-弯头接口.SLDPRT | 169.90K |
| 56 | 气水分离器-真空泵线路管件.SLDASM | 198.55K |
| 57 | 气水分离器.SLDASM | 229.03K |
| 58 | 水汽分离器-四通阀线路管件.SLDASM | 236.49K |
| 59 | 水汽分离器座.SLDPRT | 102.22K |
| 60 | 油气分离器-真空泵线路管件.SLDASM | 183.71K |
| 61 | 油气分离器支架.SLDPRT | 374.52K |
| 62 | 油漆分离器-四通阀线路管件.SLDASM | 230.03K |
| 63 | 电机.SLDPRT | 572.46K |
| 64 | 真空泵.SLDPRT | 416.58K |
| 65 | 真空泵底座板.SLDPRT | 60.95K |
| 66 | 真空泵电机底座板.SLDPRT | 476.56K |
| 67 | 真空表.SLDPRT | 154.00K |
| 68 | 管道氟胶垫圈.SLDPRT | 83.22K |
| 69 | 补偿器.SLDPRT | 382.80K |
| 70 | 镜向DN50弯头90°短半径.SLDPRT | 105.85K |
| 71 | 镜向DN50直管-34.16.SLDPRT | 39.40K |
| 72 | 镜向DN50直管（带法兰）-439.SLDPRT | 48.88K |
| 73 | 镜向DN50直管（带法兰）-70.SLDPRT | 47.55K |
| 74 | 镜向气水分离器-真空泵线路管件.SLDASM | 40.97K |
| 75 | 防溢装置.SLDPRT | 216.81K |
