管道外壁爬行机器人-三轮抱管式图纸下载,该图纸类型属于机械设备、自动化设备图纸,图纸大小23.42M,图纸格式为sldprt,sldasm,图纸软件为SOLIDWORKS 2016,可供设计参考。

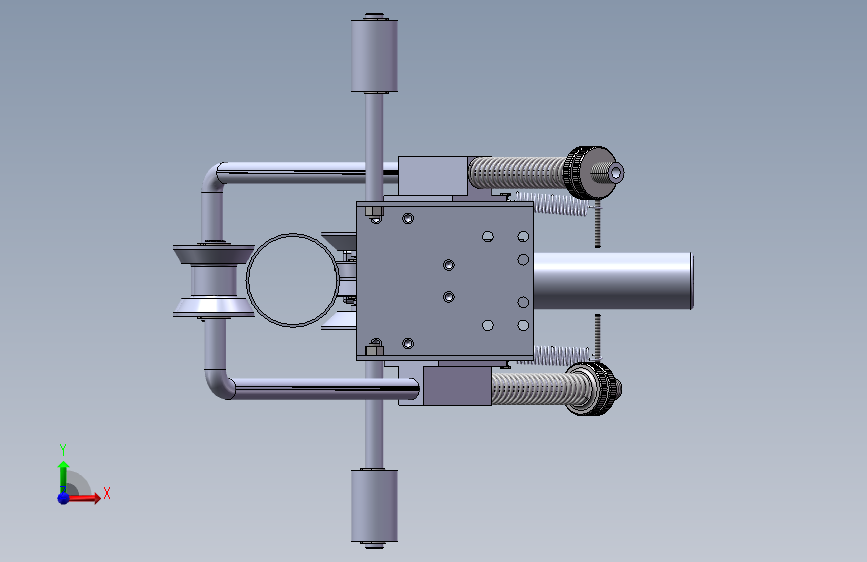

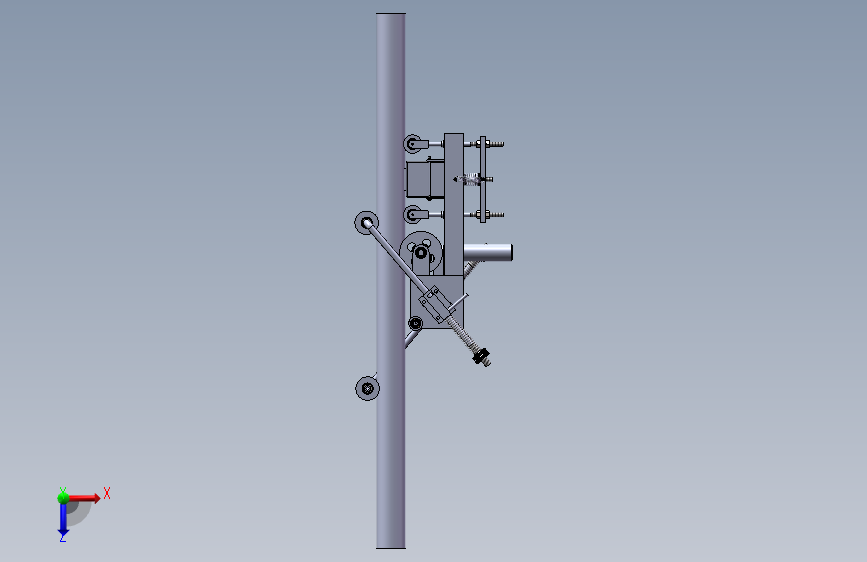

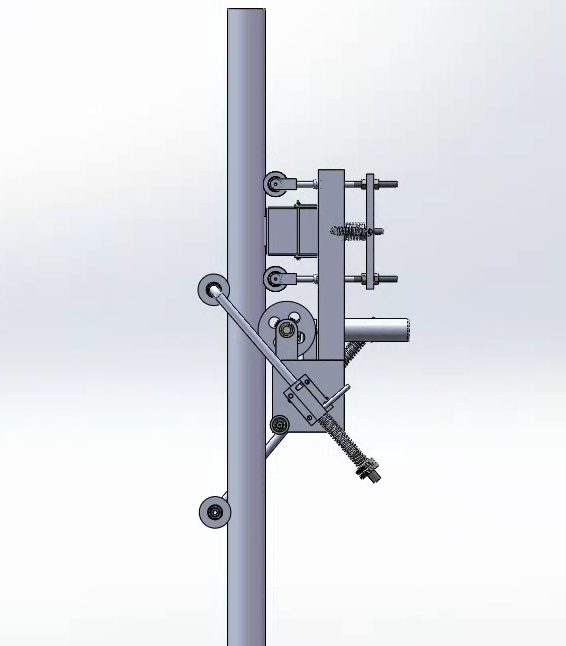

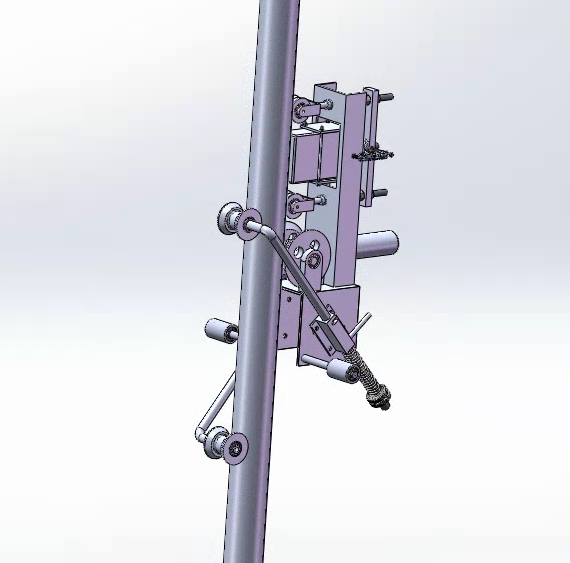

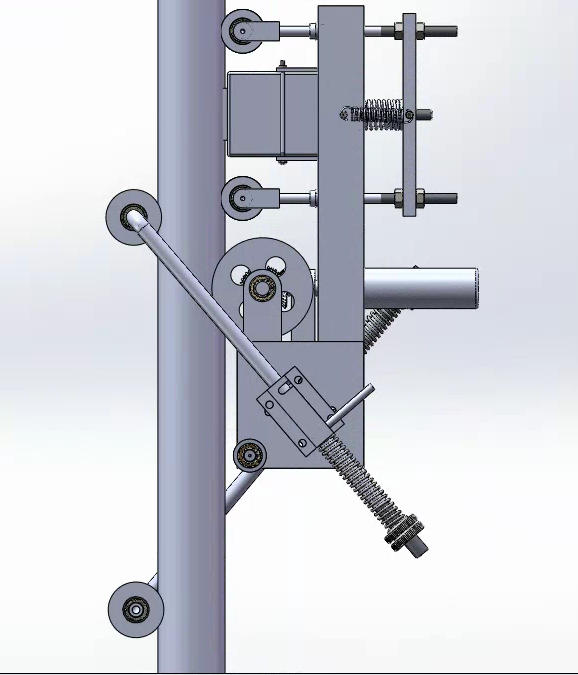

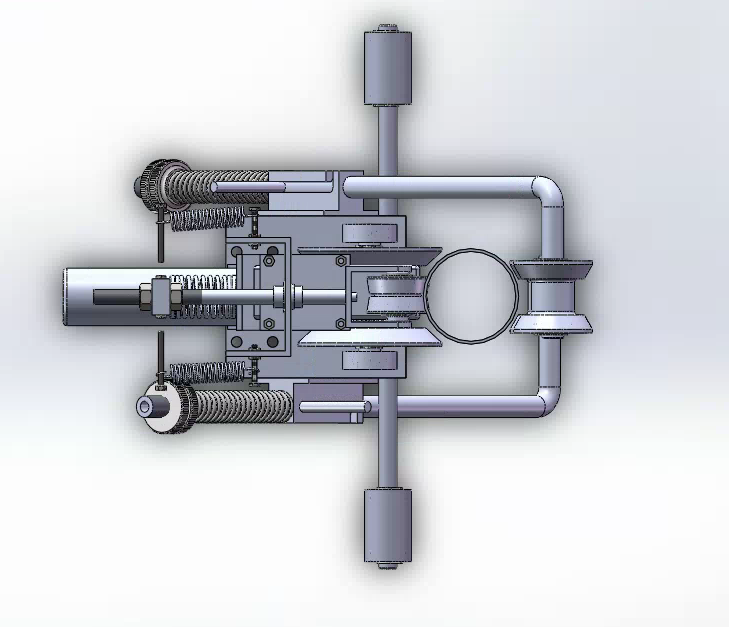

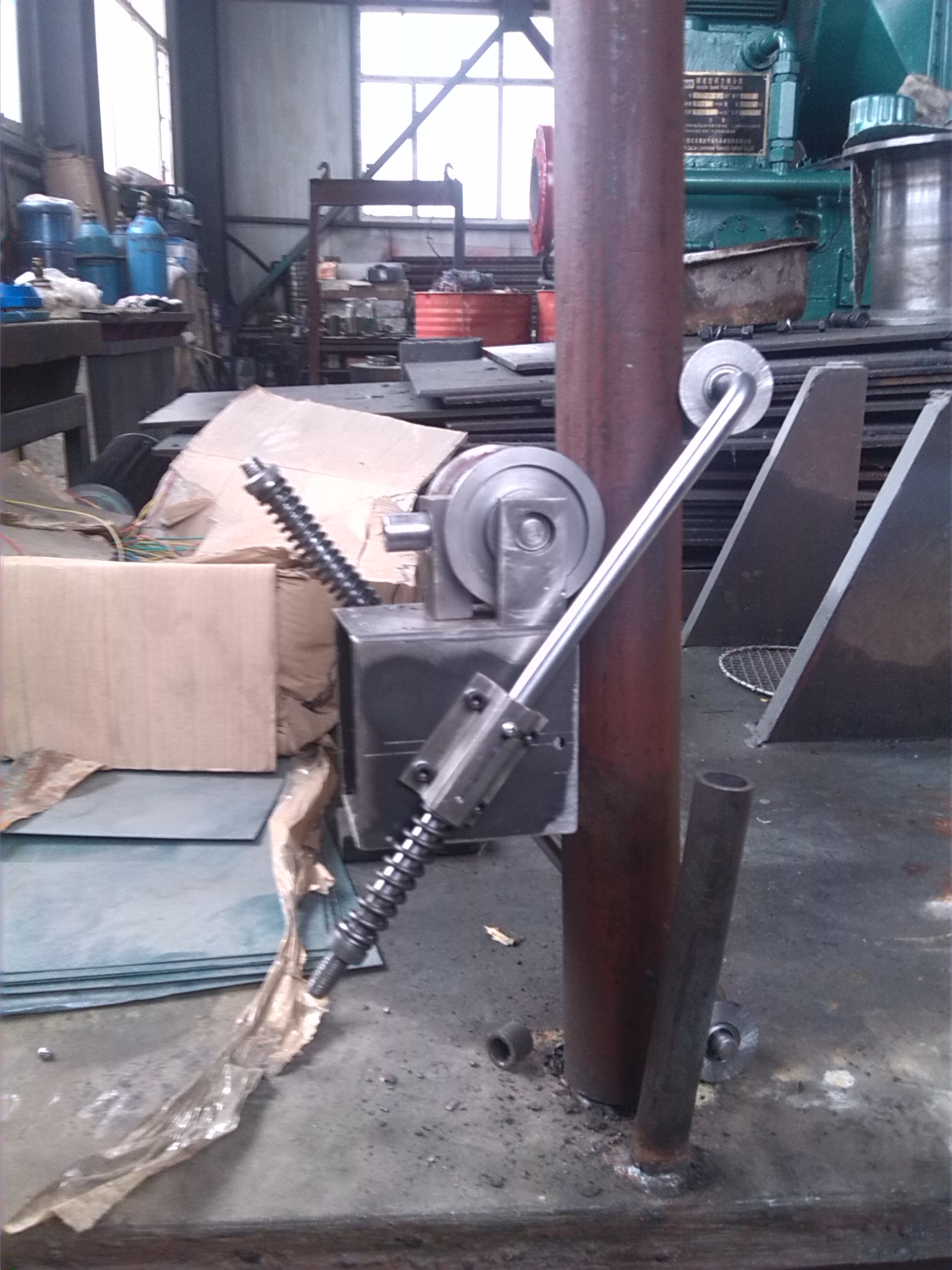

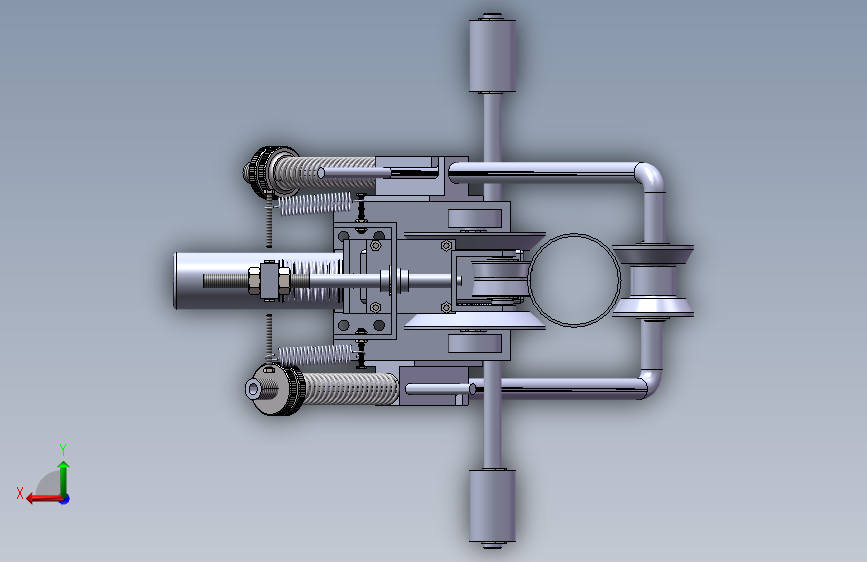

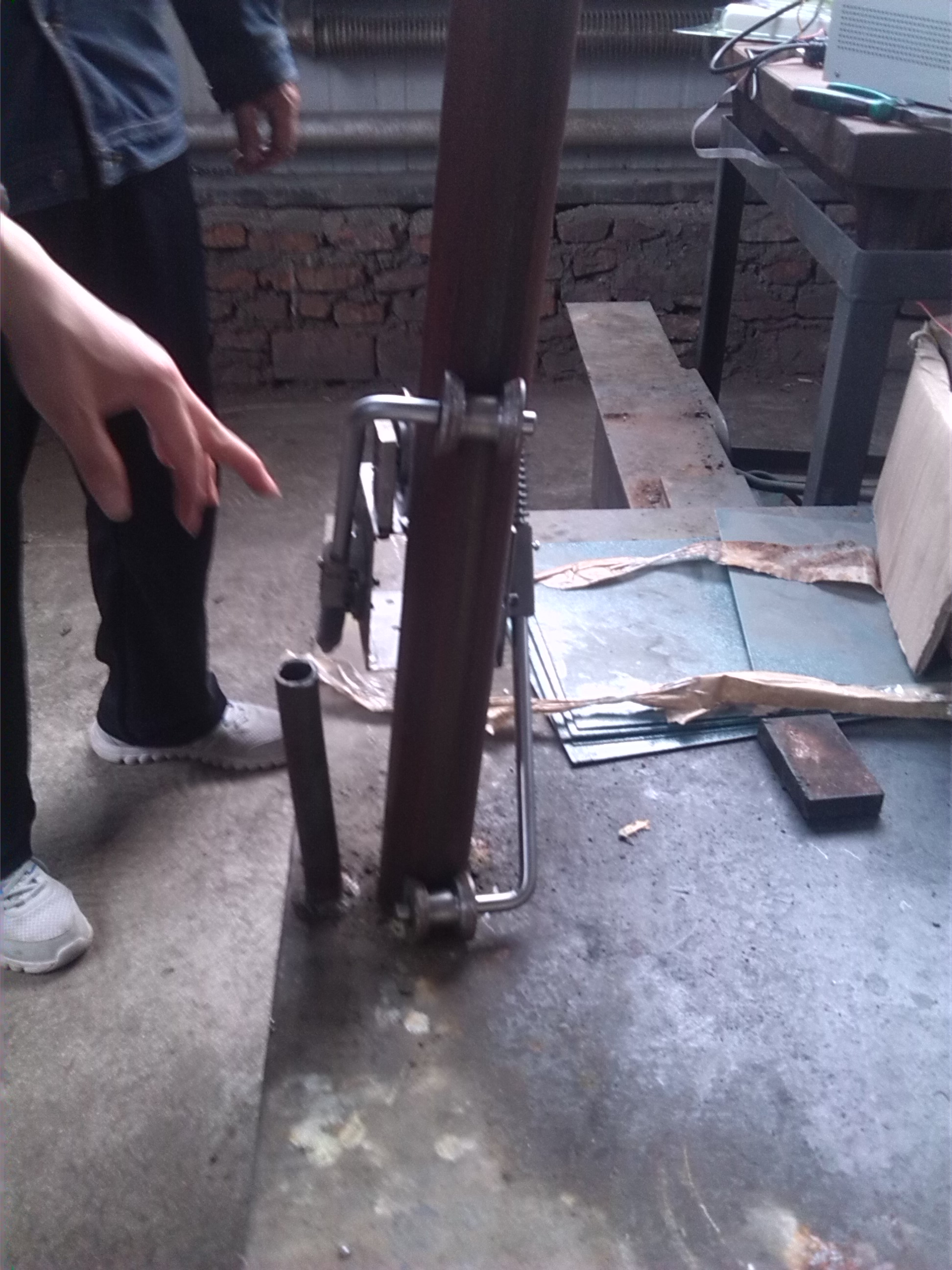

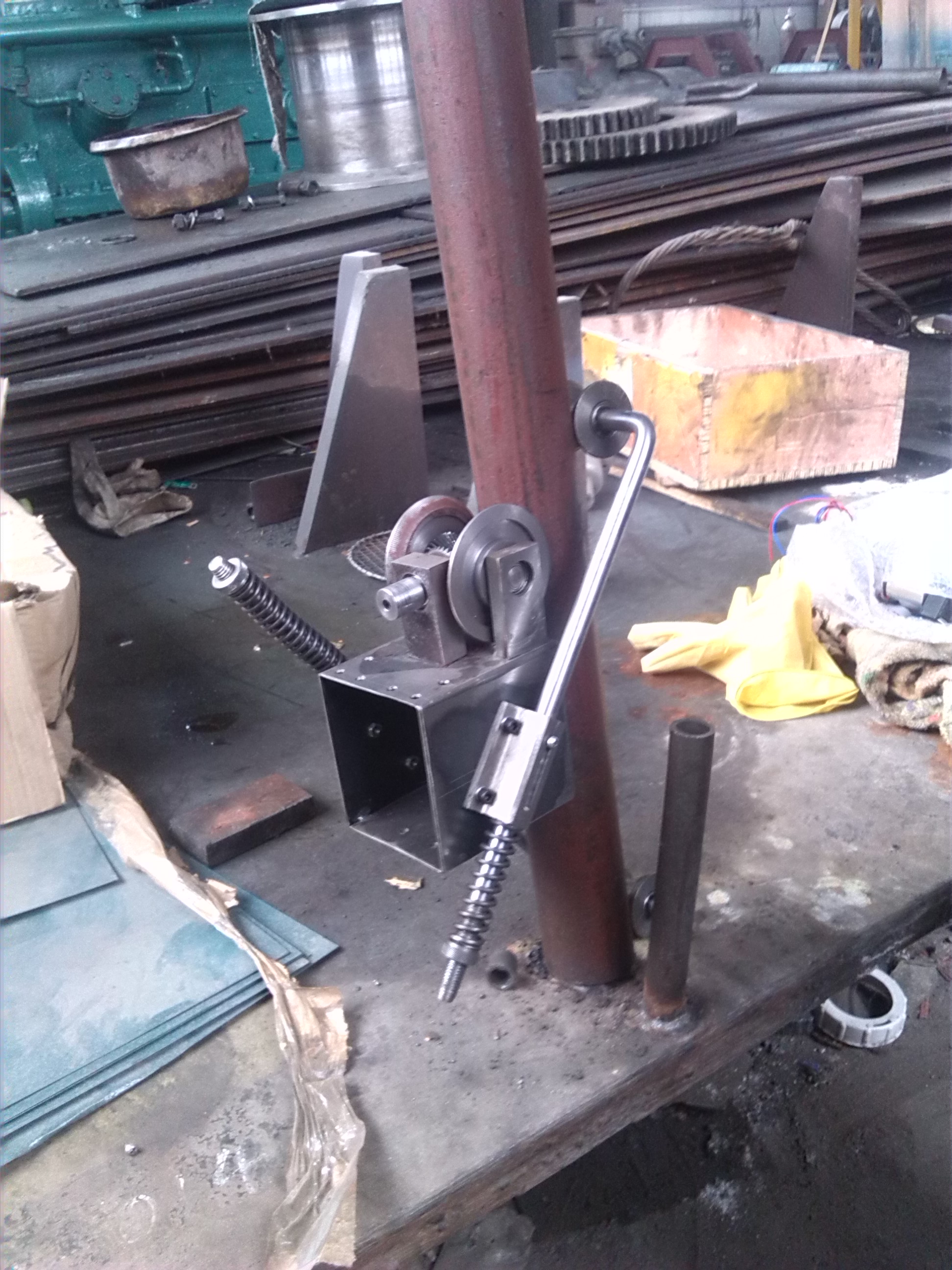

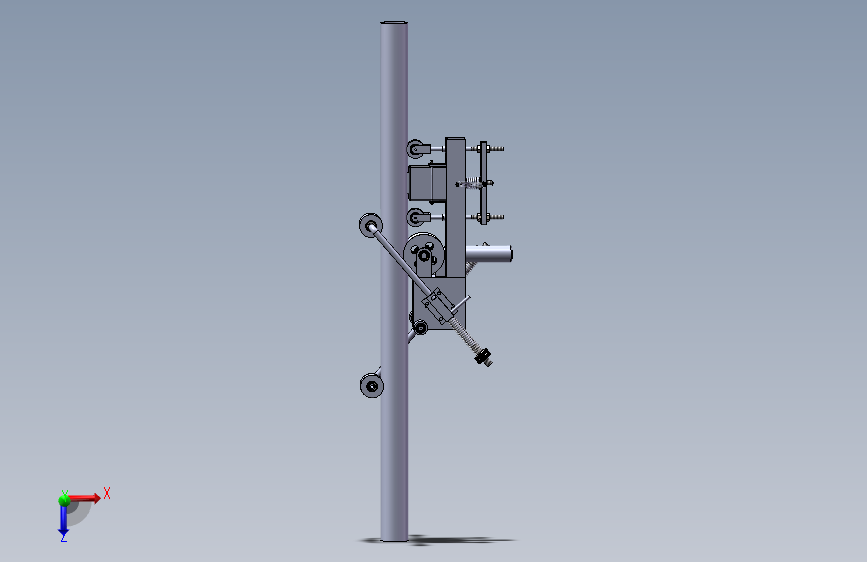

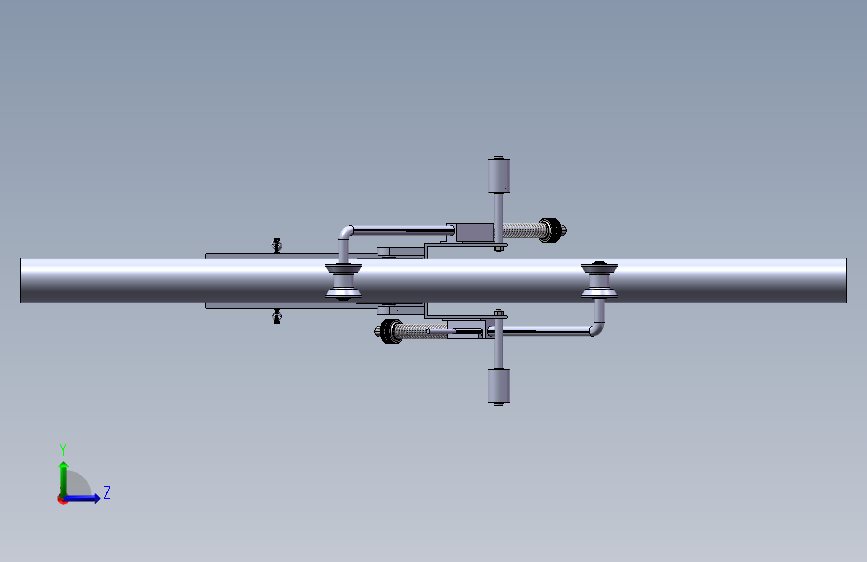

管道外壁爬行机器人-三轮抱管式
图纸描述
管道外壁爬行机器人-三轮抱管式图纸下载,该图纸类型属于机械设备、自动化设备图纸,图纸大小23.42M,图纸格式为sldprt,sldasm,图纸软件为SOLIDWORKS 2016,可供设计参考。
下载需要36金币 推广可免费下载
立即下载 收藏
图纸信息
作者
福咕
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1型六角螺母A级和B级M6[GB／T6170-2000].SLDPRT | 205.50K |
| 2 | 4-4-7.SLDPRT | 197.50K |
| 3 | 两侧扶正轮.SLDPRT | 218.50K |
| 4 |  主动轮装配.SLDASM | 726.10K |
| 5 | 主轮支撑板.SLDPRT | 168.50K |
| 6 | 主轮装配2.SLDASM | 587.50K |
| 7 | 传感器.SLDPRT | 419.00K |
| 8 | 传感器立杆.SLDPRT | 135.50K |
| 9 | 传感器装配.SLDASM | 744.20K |
| 10 | 传感器辅助轮.SLDPRT | 167.00K |
| 11 | 传感器辅助轮轴.SLDPRT | 212.50K |
| 12 | 六角头头部带槽螺栓A级和B级M3×25[GB／T29．1-1988].SLDPRT | 381.00K |
| 13 | 卡板-1.SLDPRT | 107.50K |
| 14 | 卡板-2.SLDPRT | 137.00K |
| 15 | 后支撑板.SLDPRT | 126.00K |
| 16 | 圆锥齿轮30小.SLDPRT | 482.50K |
| 17 | 圆锥齿轮35大.SLDPRT | 567.00K |
| 18 | 大轮端深沟球轴承61801.SLDPRT | 846.50K |
| 19 | 大轮轴.SLDPRT | 220.50K |
| 20 | 孔用弹性挡圈A型21[GB893．1-86].SLDPRT | 283.00K |
| 21 | 弹簧.SLDPRT | 1.08M |
| 22 | 弹簧支撑盖1.SLDPRT | 144.00K |
| 23 | 弹簧支撑盖2.SLDPRT | 199.00K |
| 24 | 待测管.SLDPRT | 142.00K |
| 25 | 总装图1.SLDASM | 5.64M |
| 26 | 拉簧.SLDPRT | 1.51M |
| 27 | 插销.SLDPRT | 146.50K |
| 28 | 支撑杆.SLDPRT | 206.50K |
| 29 | 支撑板.SLDPRT | 300.00K |
| 30 | 板体.SLDPRT | 256.50K |
| 31 | 板体上卡塞.SLDPRT | 157.50K |
| 32 | 深沟球轴承61800-2RZ[GB／T276-94].SLDPRT | 741.00K |
| 33 | 滚花薄螺母M10-12[GB807-1988].SLDPRT | 411.50K |
| 34 | 电机.SLDPRT | 185.50K |
| 35 | 电机支撑座.SLDPRT | 162.50K |
| 36 | 电机端支撑板.SLDPRT | 176.50K |
| 37 | 端部并紧磨平支承1．25圈16×88[HB362-65].SLDPRT | 764.00K |
| 38 | 装配体.SLDASM | 2.63M |
| 39 | 装配体1.SLDASM | 651.50K |
| 40 | 轮.SLDPRT | 186.00K |
| 41 | 轮体.SLDPRT | 228.50K |
| 42 | 轮支撑板.SLDPRT | 171.00K |
| 43 | 轮臂.SLDPRT | 232.50K |
| 44 | 轮臂支撑架-另一侧.SLDPRT | 193.00K |
| 45 | 轮臂支撑架.SLDPRT | 187.50K |
| 46 | 轴.SLDPRT | 169.00K |
| 47 | 轴用弹性挡圈A型10[GB894．1-86].SLDPRT | 164.00K |
| 48 | 轴用弹性挡圈A型10[GB894．1-86]0.SLDPRT | 179.50K |
| 49 | 轴用弹性挡圈A型12[GB894．1-86].SLDPRT | 164.00K |
| 50 | 辅助轮装配体.SLDASM | 2.45M |
| 51 | 连接电机轴.SLDPRT | 239.50K |
