调整臂外壳工艺规程及钻孔夹具设计
图纸描述

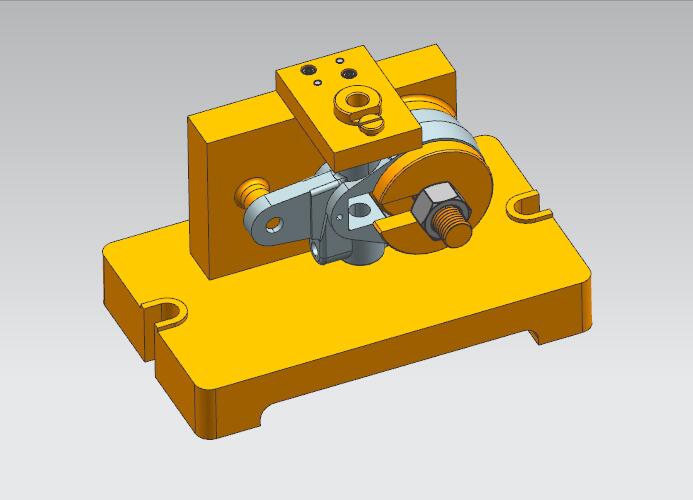

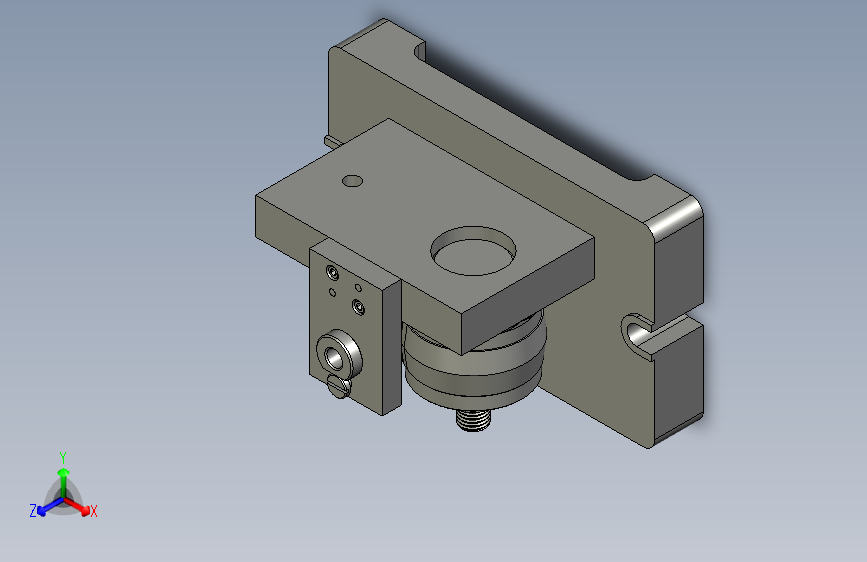

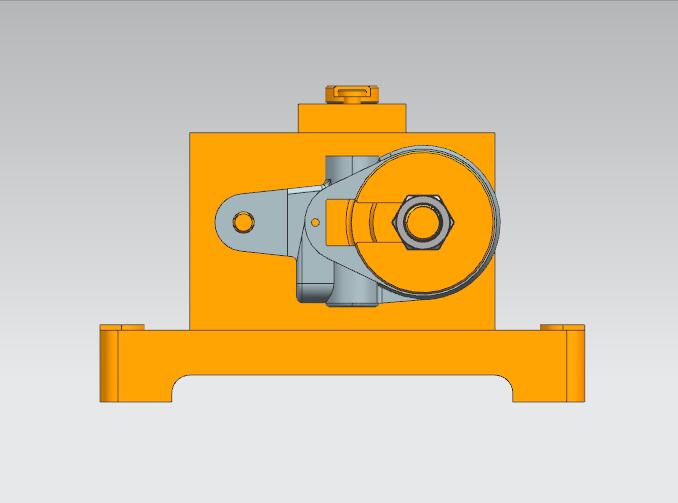

调整臂外壳工艺规程及钻孔夹具设计图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小2.77M，共计23个文件，包含3D图纸和2D图纸，图纸主格式为prt,stp,dwg，使用STEP软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。调整臂外壳零件的机械加工工艺规程 及钻孔专用夹具设计
下载需要255金币
立即下载 收藏
图纸信息
作者
WX_202804
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  02_stp.prt | 359.50K |
| 2 | 11_DingWeiXiao.prt | 203.50K |
| 3 | 1_JiaJuTi.prt | 475.50K |
| 4 | 4_ZhuanMoBan.prt | 236.50K |
| 5 | 5_cetao.prt | 138.50K |
| 6 | 6_KuaiHuan_ZT.prt | 205.00K |
| 7 | 7_ZhuanTao_ld.prt | 192.00K |
| 8 | 8_XinZhou.prt | 596.00K |
| 9 | 9_KaiKou_DQ.prt | 154.00K |
| 10 | GB-T119.1-20005x20.prt | 211.00K |
| 11 | GB-T6170_F-2000M20x2.5.prt | 322.00K |
| 12 | GB-T70.1-2000M5x20.prt | 305.00K |
| 13 | _asm1.prt | 200.50K |
| 14 |  02.stp | 338.41K |
| 15 | 02_stp.prt | 359.50K |
| 16 | _asm1.stp | 1.41M |

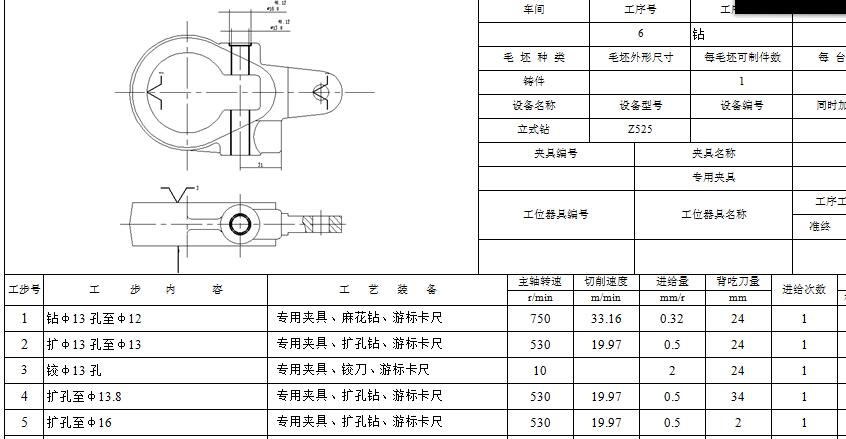

| 17 |  机械加工工序卡.doc | 63.00K |

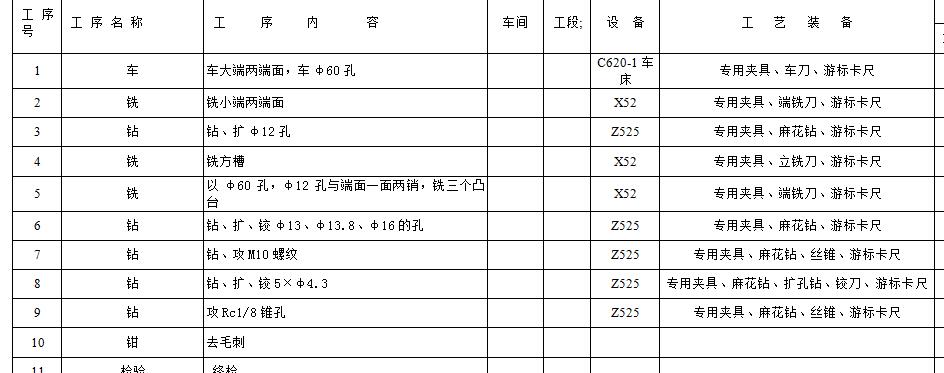

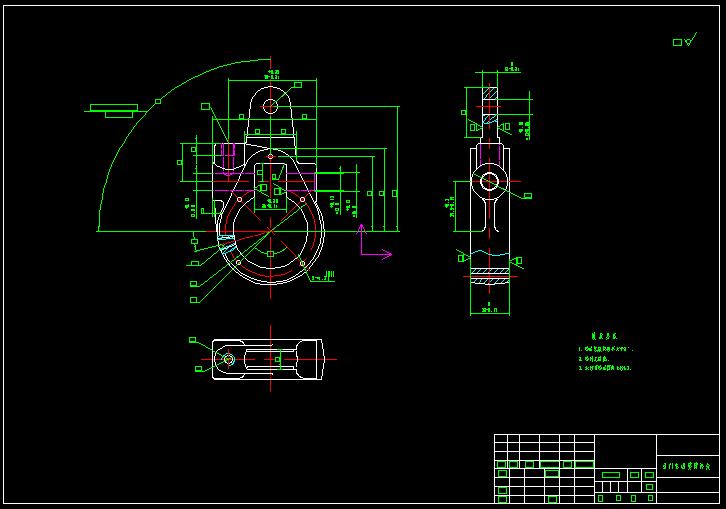

| 18 | 机械加工工艺过程卡.doc | 50.50K |
| 19 |  毛坯图A2.dwg | 85.14K |

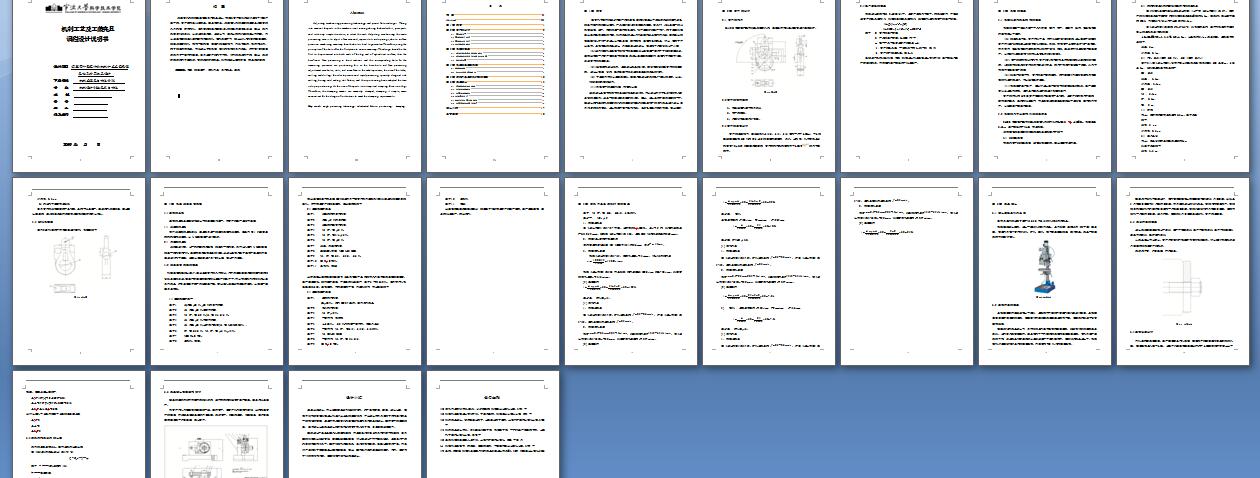

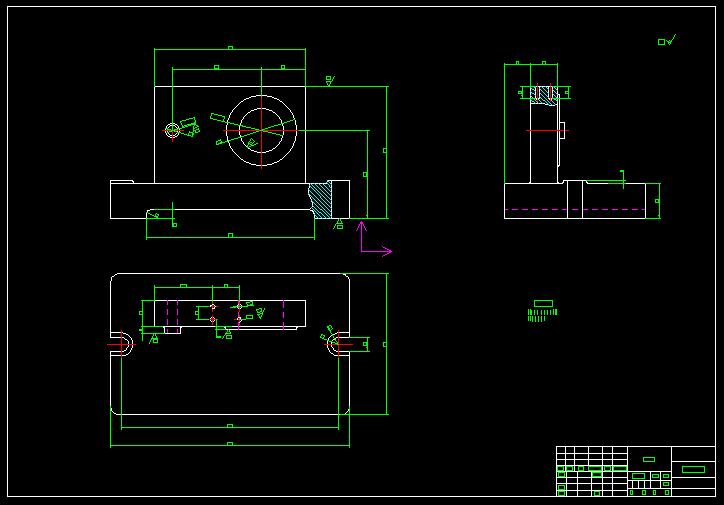

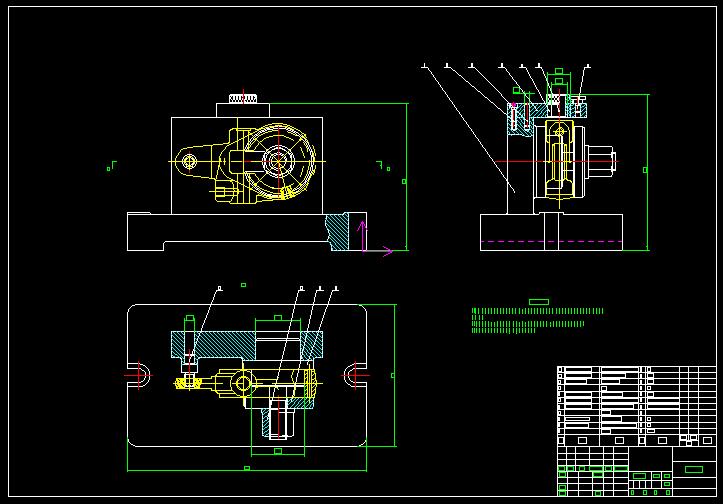

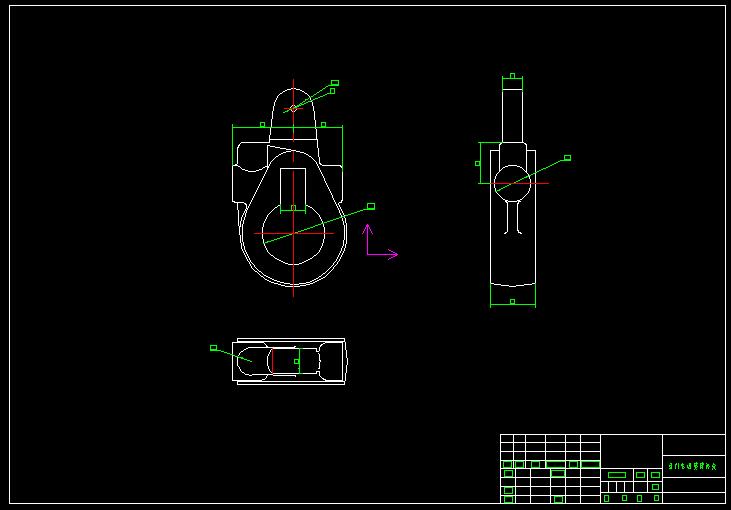

| 20 | 说明书.doc | 332.00K |
| 21 | 钻孔夹具A1.dwg | 164.01K |
| 22 | 钻孔夹具体A1.dwg | 111.95K |
| 23 | 零件图A2.dwg | 116.85K |
