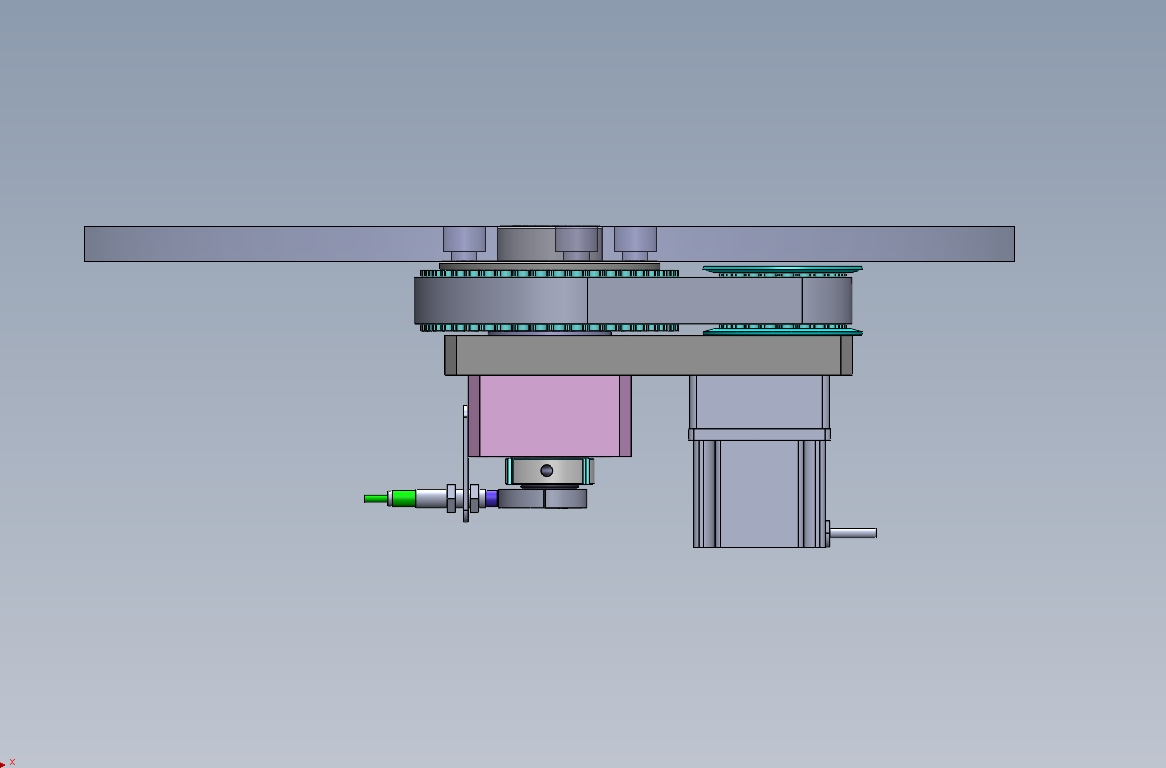

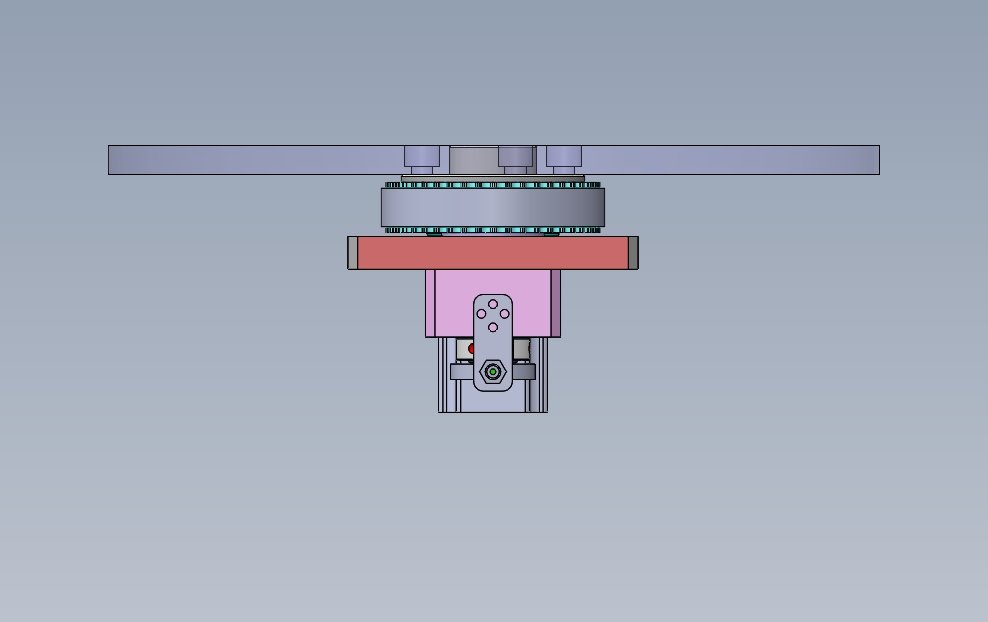

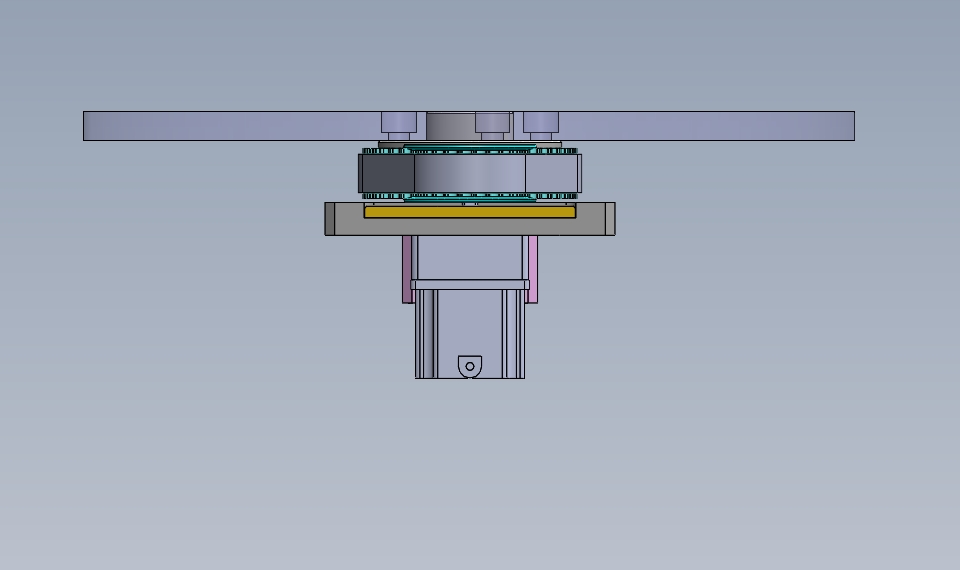

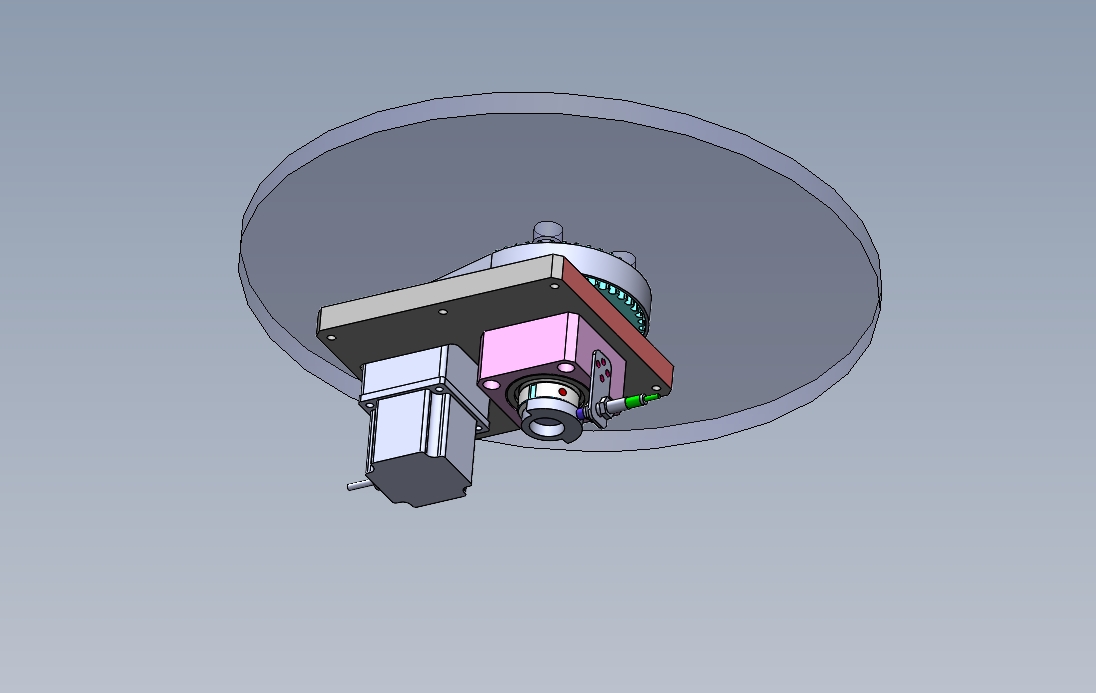

这是一套使用步进电机通过同步齿型带驱动的转盘分度机构。可以用于代替凸轮分割器，实现无级分度。其功能可替代DD马达，用于非标自动化中的转盘设备，也可用于转盘上料等场合。
自制同步带驱动转盘分割器
图纸描述
这是一套使用步进电机通过同步齿型带驱动的转盘分度机构。可以用于代替凸轮分割器，实现无级分度。其功能可替代DD马达，用于非标自动化中的转盘设备，也可用于转盘上料等场合。
下载需要70金币
立即下载 收藏
图纸信息
作者
仇拭
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  .自制转盘分割器-同步带驱动.SLDASM | 669.92K |
| 2 |  8M-22齿圆弧齿带轮-1.SLDPRT | 464.68K |
| 3 | 8M-44齿圆弧齿带轮-1.SLDPRT | 437.98K |
| 4 | B7006.sldprt | 120.52K |
| 5 | GB_CONNECTING_PIECE_RING_RRA30.SLDPRT | 148.83K |
| 6 | JHSTM57-1.8-S-51带减速机步进电机.SLDPRT | 122.12K |
| 7 | MLM型涨紧套Z8B-8x21.SLDPRT | 198.31K |
| 8 | NKXZ30带止推滚珠滚针轴承.sldprt | 166.72K |
| 9 | R型径向锁紧螺母M25x1.5.SLDPRT | 209.10K |
| 10 | TURNTABLEDRIVINGASSY.SLDASM | 1.17M |
| 11 | 传感器座.SLDPRT | 92.95K |
| 12 | 同步带472-8M-20.SLDPRT | 62.52K |
| 13 | 小底板-同步带驱动.SLDPRT | 160.21K |
| 14 | 平键5_30.SLDPRT | 86.29K |
| 15 | 接近开关fa8-2na.SLDPRT | 89.24K |
| 16 | 旋转轴.SLDPRT | 148.41K |
| 17 | 电机安装法兰-同步带驱动.SLDPRT | 120.03K |
| 18 | 转盘-同步带驱动.SLDPRT | 93.61K |
| 19 | 转盘安装法兰-同步带驱动.SLDPRT | 173.92K |
| 20 | 轴承座.SLDPRT | 96.82K |
| 21 | 零位检测盘.SLDPRT | 56.74K |
