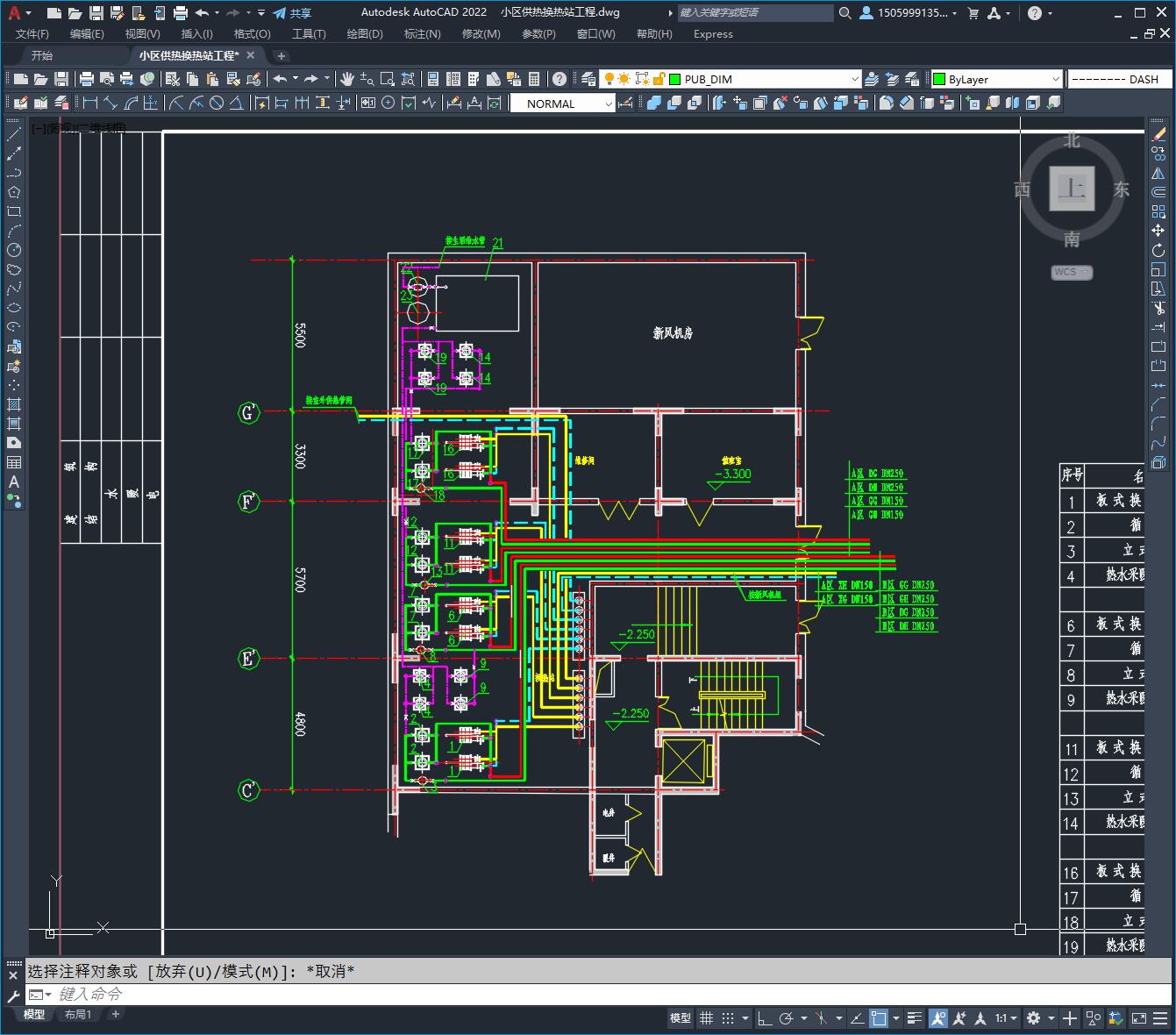

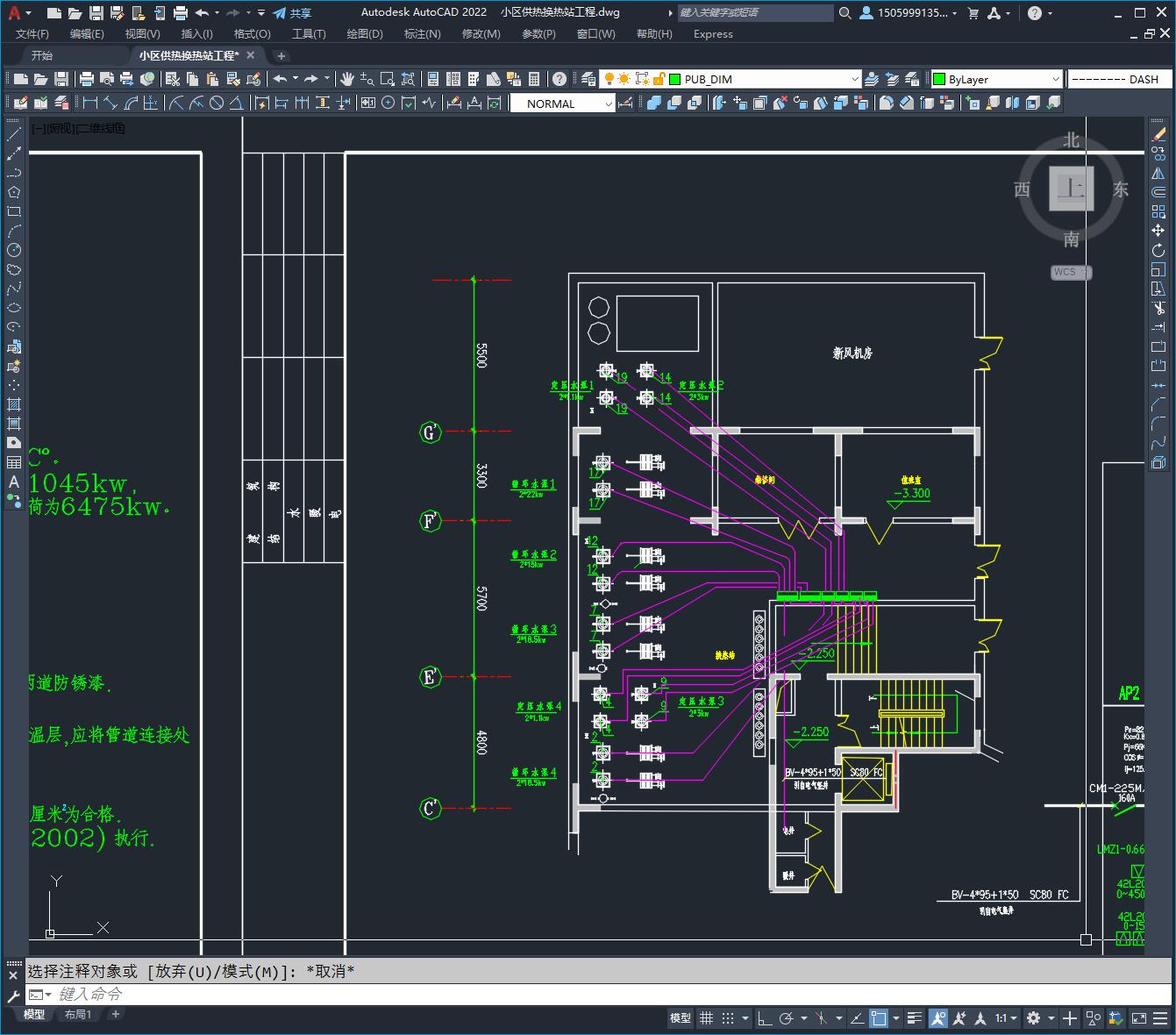

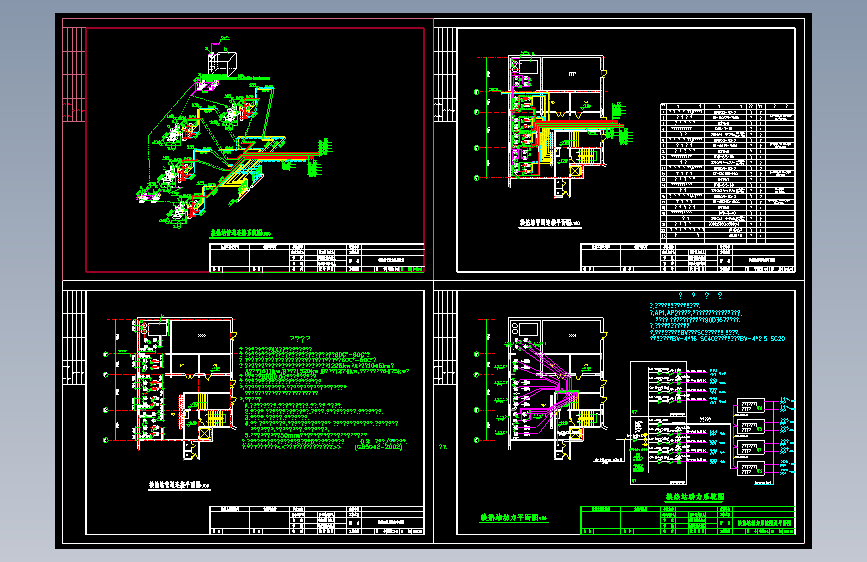

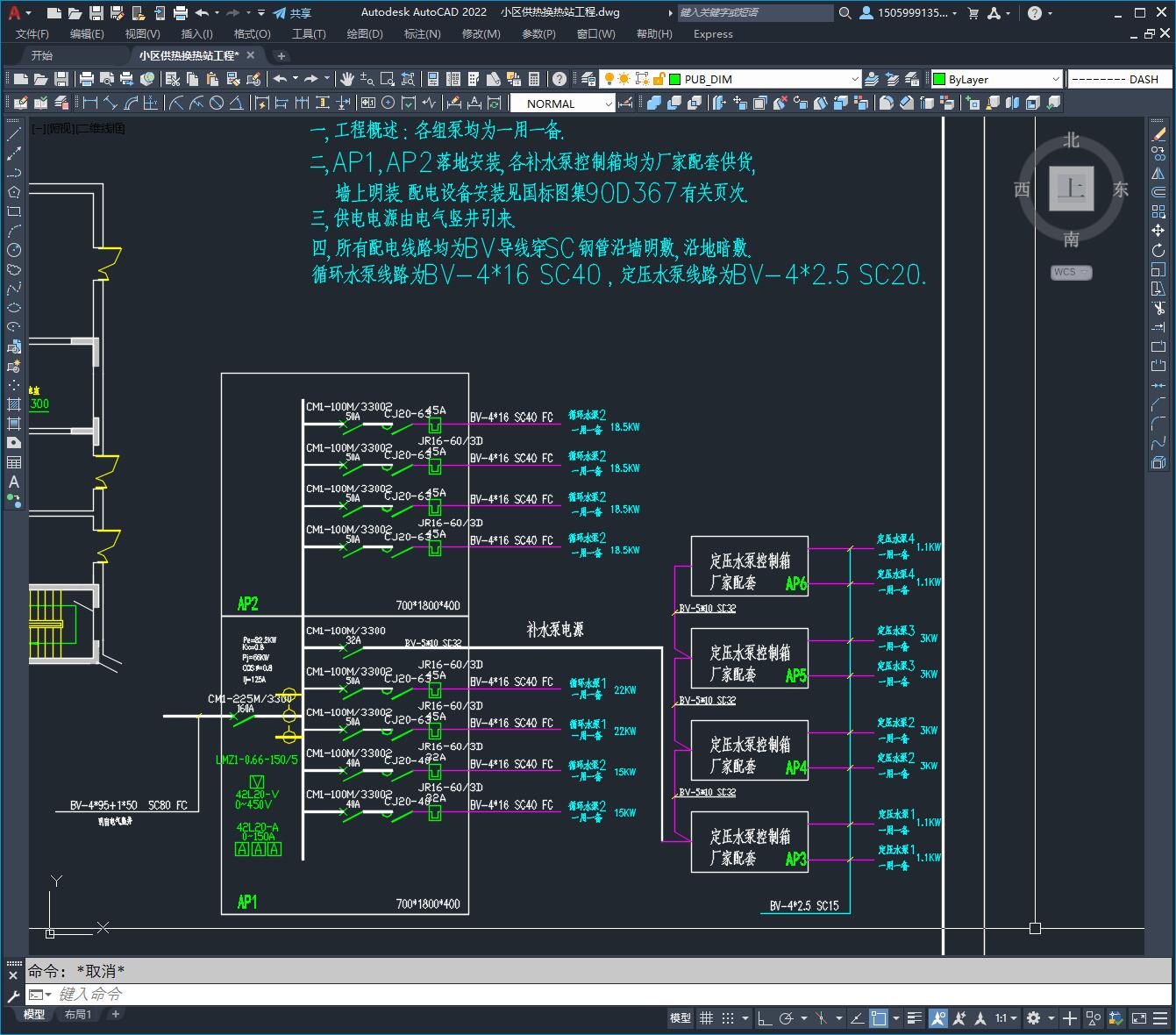

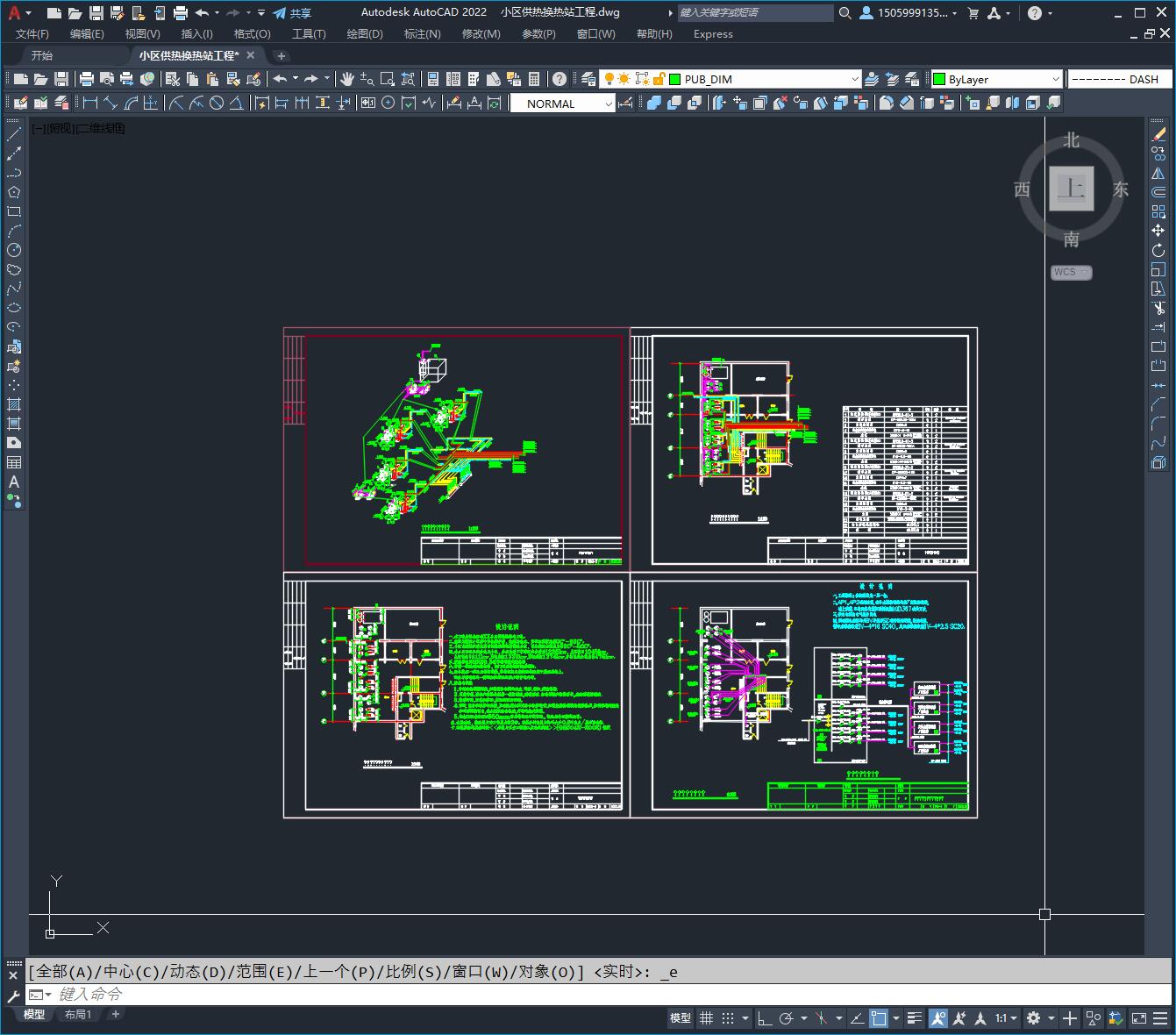

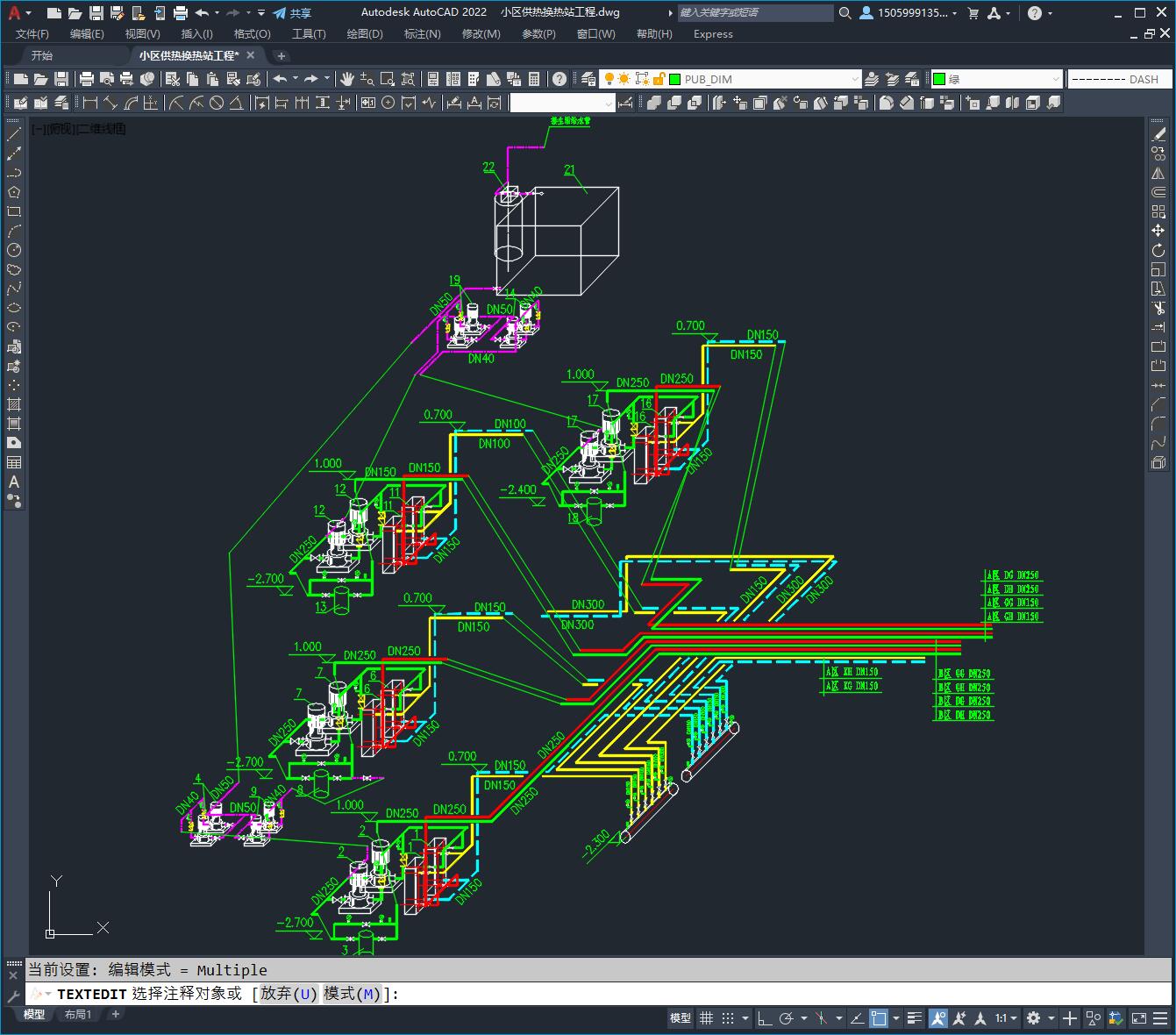

某小区供热换热站工程图纸
图纸描述
本工程为黑龙江省XX小区供热换热站工程。热源为xx小区集中供热锅炉房，热媒为热水，供回水温度为80C-60C。小区内建筑采暖主要以低温地热辐射供暖为主，因此供回水温度为60C-50C。 换热器选用BRB0.5型不锈钢板式换热器，管道一律采用无缝钢管，阀门采用铸钢闸阀或碟阀。设备基础一律采用槽钢制做,将槽钢架用膨胀螺栓固定于基础底板上。
下载需要90金币
立即下载 收藏
图纸信息
作者
WX_203036
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  小区供热换热站工程.dwg | 424.59K |
