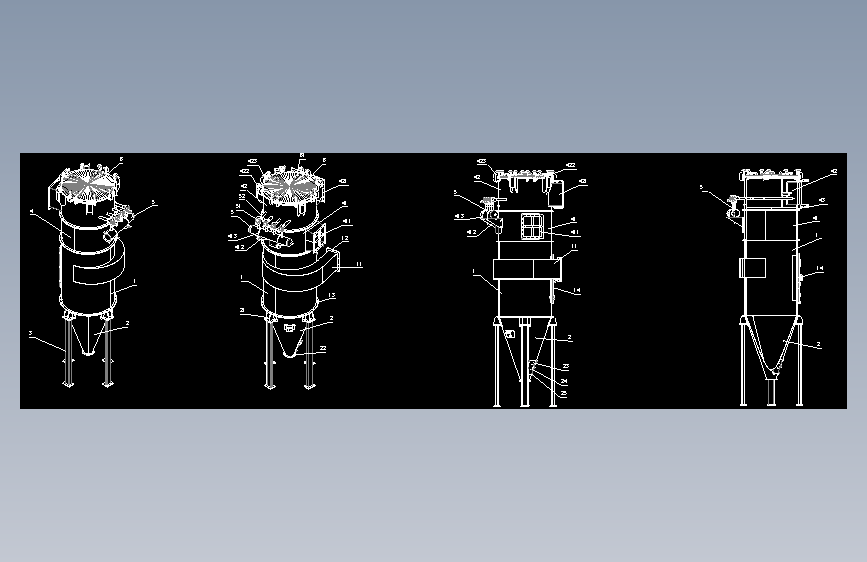

附图标记：1、中箱体；11、进风管；12、连接边；13、法兰盘；14、检修门；2、下箱体；21、连接脚；22、连接圈；23、清理门；24、拉手；25、固定旋钮；3、支腿；4、上箱体；41、第一组装箱；411、进风口；412、安装架；413、卡箍；42、第二组装箱；421、排风口；422、转接头；423、固定夹具；43、固定盘；5、喷吹系统；51、电磁阀；52、导风管；6、顶盖；61、把手。
高温高湿锥底脉冲除尘器
图纸描述
附图标记：1、中箱体；11、进风管；12、连接边；13、法兰盘；14、检修门；2、下箱体；21、连接脚；22、连接圈；23、清理门；24、拉手；25、固定旋钮；3、支腿；4、上箱体；41、第一组装箱；411、进风口；412、安装架；413、卡箍；42、第二组装箱；421、排风口；422、转接头；423、固定夹具；43、固定盘；5、喷吹系统；51、电磁阀；52、导风管；6、顶盖；61、把手。
