基于UG的汽车5+1档手动变速器设计与运动仿真（含三维UG模型及CAD图纸）
图纸描述

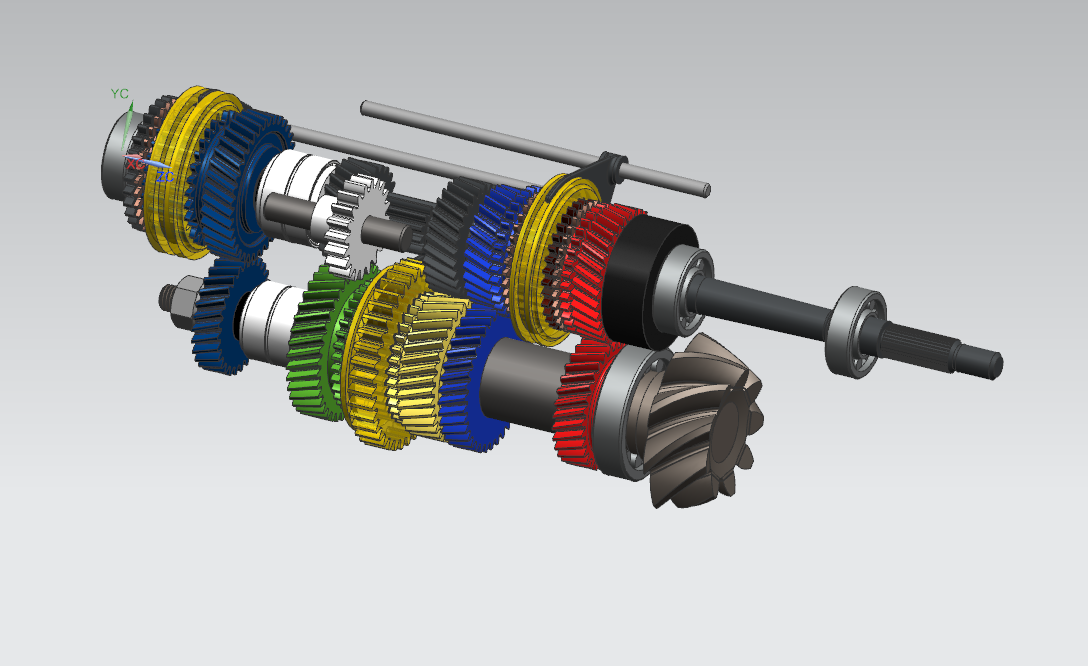

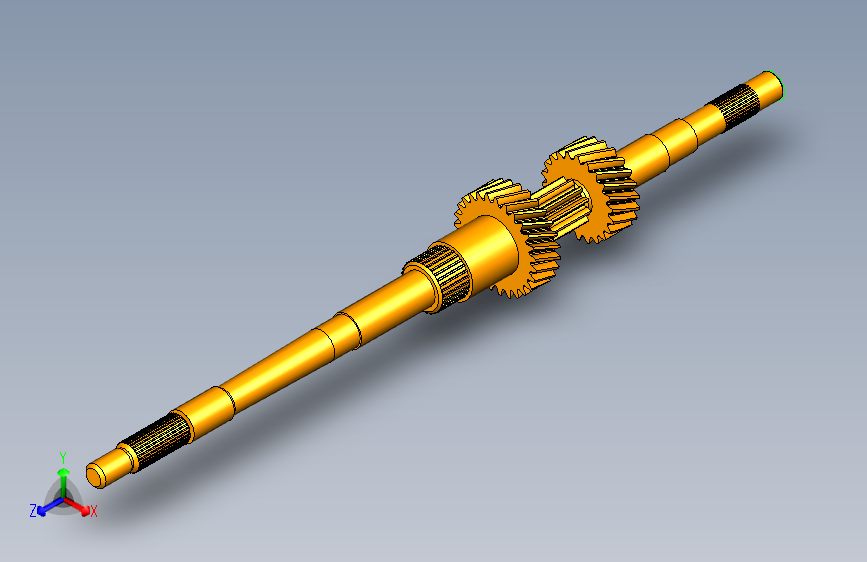

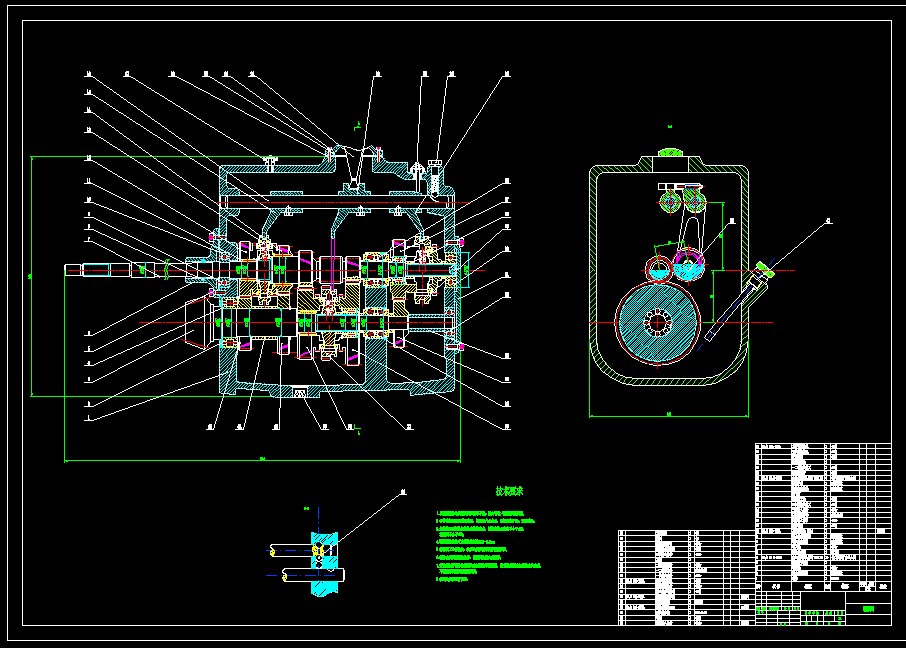

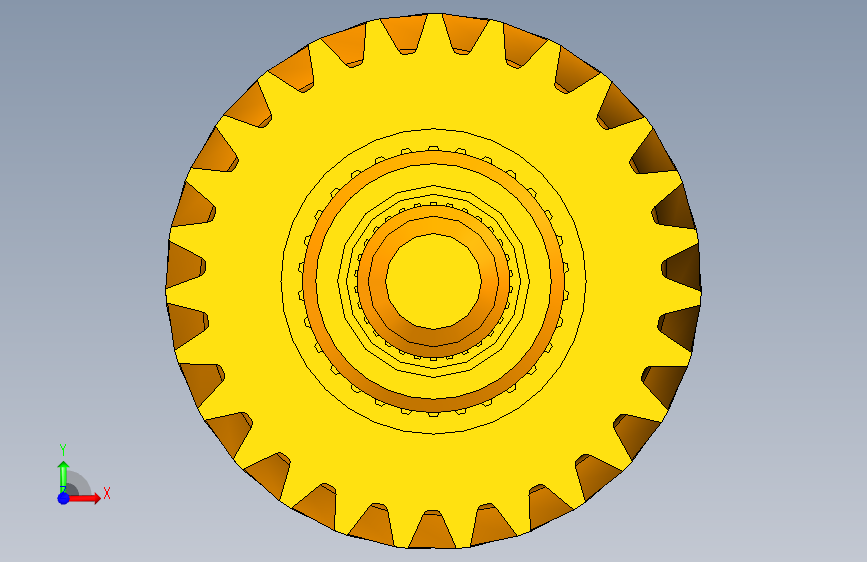

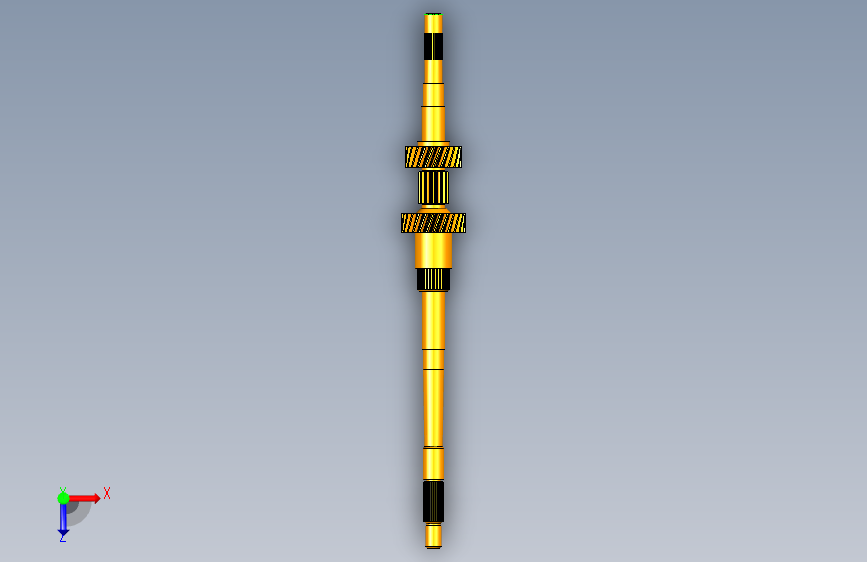

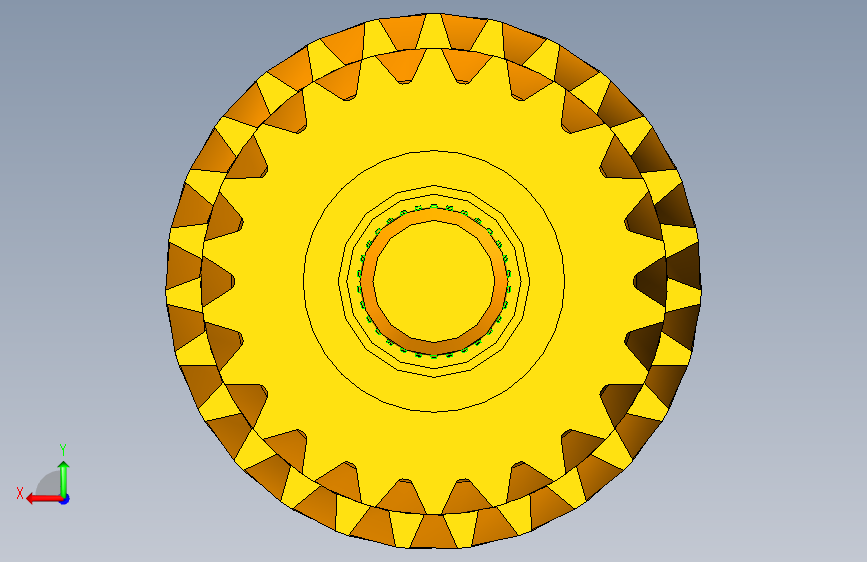

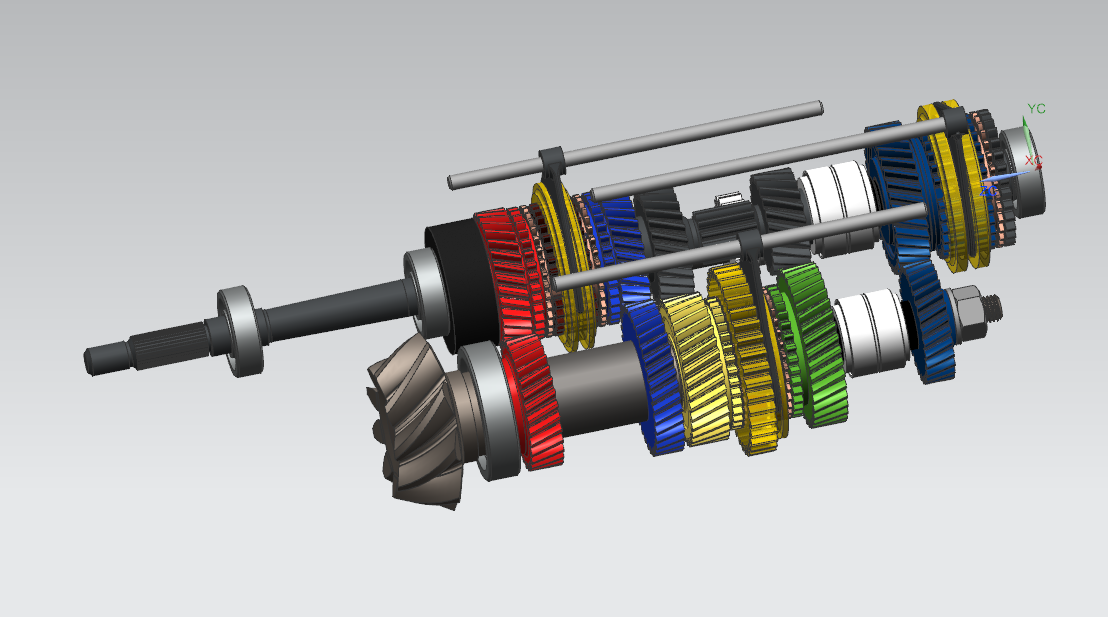

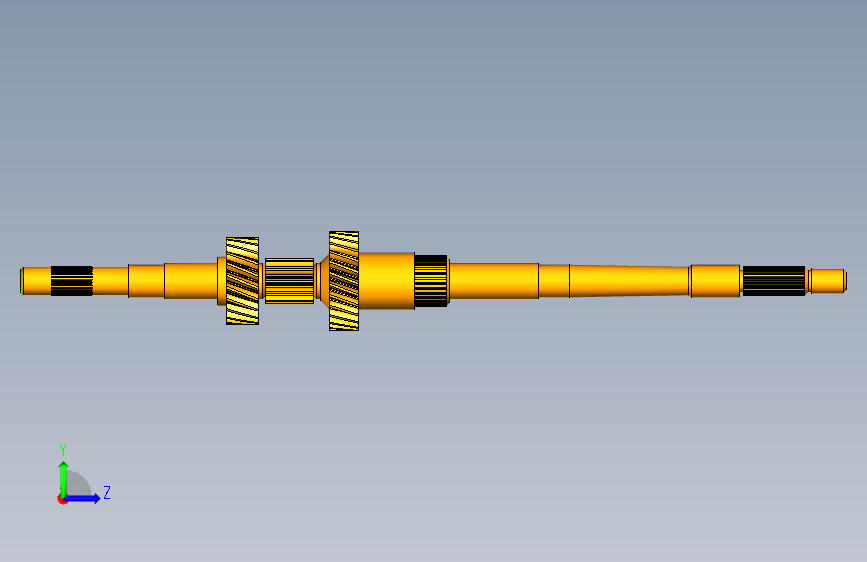

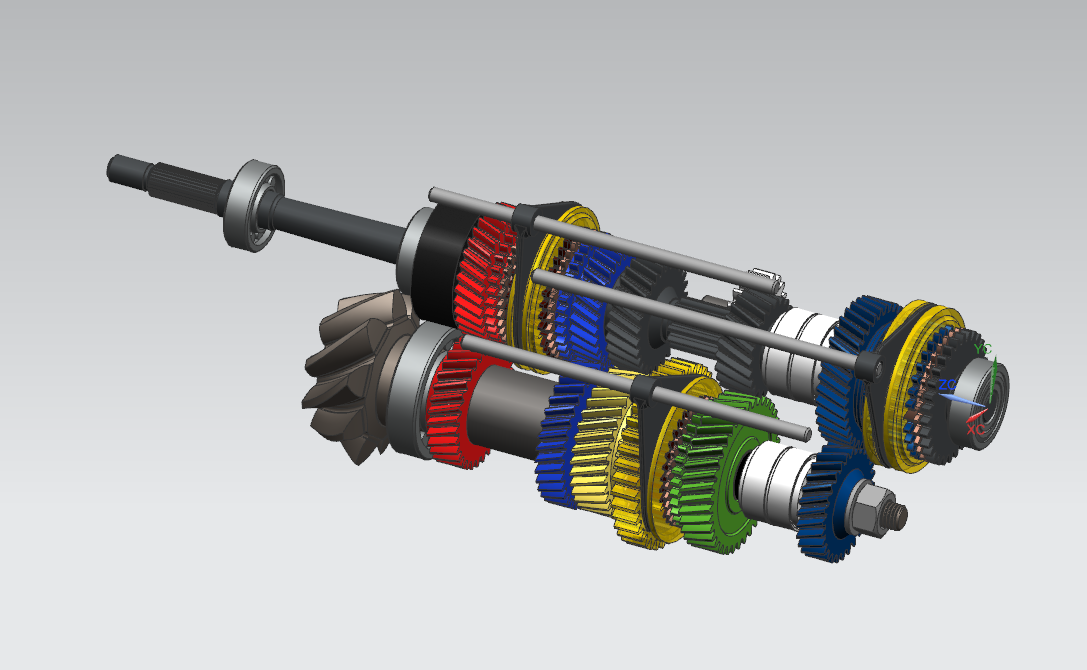

基于UG的汽车5+1档手动变速器设计与运动仿真（含三维UG模型及CAD图纸）图纸下载，该图纸类型属于交通运输、其他图纸，图纸大小155.14M，共计107个文件，包含3D图纸和2D图纸，图纸主格式为prt,dwg,pdf，使用UG软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要770金币
立即下载 收藏
图纸信息
作者
苏扛
已分享: 份作品

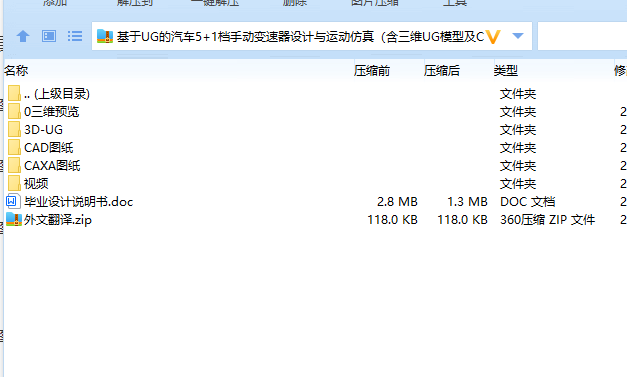

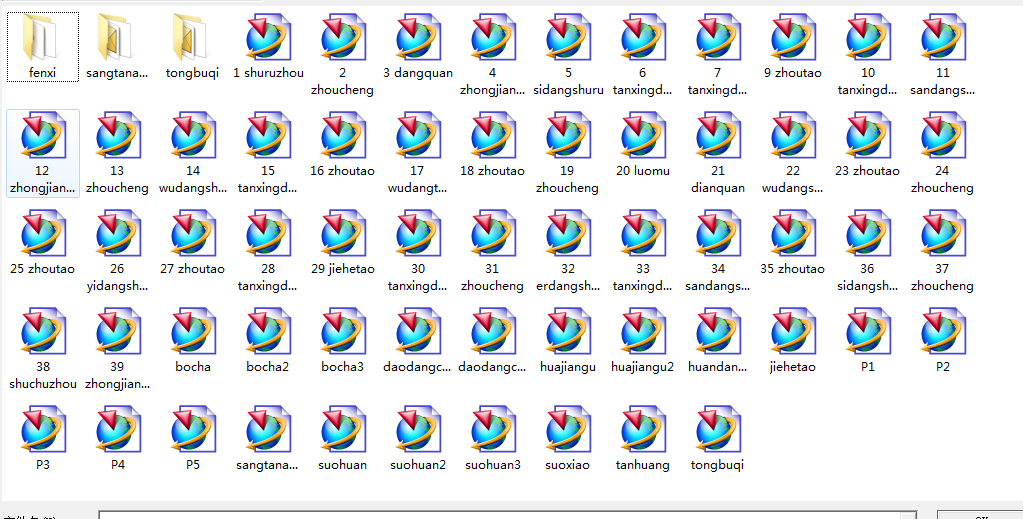

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  毕业设计说明书.doc | 2.79M |
| 2 |  10tanxingdangquan.prt | 147.00K |
| 3 | 11sandangshuru.prt | 7.33M |
| 4 | 12zhongjianzhoucheng.prt | 676.00K |
| 5 | 13zhoucheng.prt | 716.00K |
| 6 | 14wudangshuru.prt | 10.66M |
| 7 | 15tanxingdangquan.prt | 144.50K |
| 8 | 16zhoutao.prt | 144.50K |
| 9 | 17wudangtongbuqi.prt | 3.02M |
| 10 | 18zhoutao.prt | 149.00K |
| 11 | 19zhoucheng.prt | 327.00K |
| 12 | 1shuruzhou.prt | 16.24M |
| 13 | 20luomu.prt | 166.00K |
| 14 | 21dianquan.prt | 166.50K |
| 15 | 22wudangshuchu.prt | 5.36M |
| 16 | 23zhoutao.prt | 148.00K |
| 17 | 24zhoucheng.prt | 656.00K |
| 18 | 25zhoutao.prt | 154.00K |
| 19 | 26yidangshuchu.prt | 11.20M |
| 20 | 27zhoutao.prt | 143.50K |
| 21 | 28tanxingdangquan.prt | 283.00K |
| 22 | 29jiehetao.prt | 7.90M |
| 23 | 2zhoucheng.prt | 301.00K |
| 24 | 30tanxingdangquan.prt | 291.50K |
| 25 | 31zhoucheng.prt | 568.00K |
| 26 | 32erdangshuchu.prt | 10.94M |
| 27 | 33tanxingdangquan.prt | 286.00K |
| 28 | 34sandangshuchu.prt | 6.33M |
| 29 | 35zhoutao.prt | 144.50K |
| 30 | 36sidangshuchu.prt | 5.85M |
| 31 | 37zhoucheng.prt | 301.00K |
| 32 | 38shuchuzhou.prt | 3.16M |
| 33 | 39zhongjianzhoucheng.prt | 596.00K |
| 34 | 3dangquan.prt | 155.00K |
| 35 | 4zhongjianzhoucheng.prt | 624.00K |
| 36 | 5sidangshuru.prt | 8.57M |
| 37 | 6tanxingdangquan.prt | 147.00K |
| 38 | 7tanxingdangquan.prt | 292.50K |
| 39 | 9zhoutao.prt | 150.50K |
| 40 | bocha.prt | 360.00K |
| 41 | bocha2.prt | 458.00K |
| 42 | bocha3.prt | 348.00K |
| 43 | daodangchilun.prt | 1.16M |
| 44 | daodangchilunzhou.prt | 149.00K |
| 45 | huajiangu.prt | 3.55M |
| 46 | huajiangu2.prt | 5.21M |
| 47 | huandanggan.prt | 146.50K |
| 48 | jiehetao.prt | 3.94M |
| 49 | P1.prt | 2.34M |
| 50 | P2.prt | 146.50K |
| 51 | P3.prt | 169.50K |
| 52 | P4.prt | 147.00K |
| 53 | P5.prt | 624.00K |
| 54 | sangtana2000.prt | 720.00K |
| 55 | suohuan.prt | 2.52M |
| 56 | suohuan2.prt | 2.12M |
| 57 | suohuan3.prt | 2.77M |
| 58 | suoxiao.prt | 233.00K |
| 59 | tanhuang.prt | 311.50K |
| 60 | tongbuqi.prt | 1.19M |
| 61 | sandangshuru.prt | 7.59M |
| 62 | sandangshuru_fem1.fem | 3.59M |
| 63 | sandangshuru_fem1_i.prt | 148.50K |
| 64 | sandangshuru_sim1-solution_1.dat | 843.42K |
| 65 | sandangshuru_sim1-solution_1.diag | 1016B |
| 66 | sandangshuru_sim1-solution_1.f04 | 42.25K |
| 67 | sandangshuru_sim1-solution_1.f06 | 1.10M |
| 68 | sandangshuru_sim1-solution_1.log | 5.42K |
| 69 | sandangshuru_sim1-solution_1.op2 | 4.59M |
| 70 | sandangshuru_sim1.sim | 2.04M |
| 71 | shuchuzhou.prt | 3.02M |
| 72 | motion_1-solution_1.msg | 25.70K |
| 73 | motion_1-solution_1.rad | 419.23K |
| 74 | motion_1-solution_1.rmd | 13.51K |
| 75 | motion_1-solution_1.rplt | 551.06K |
| 76 | motion_1-solution_2.rad | 377.92K |
| 77 | motion_1-solution_2.rmd | 12.08K |
| 78 | motion_1-solution_2.rplt | 482.19K |
| 79 | motion_1.sim | 2.35M |
| 80 | sangtana2000.afu | 1.50K |
| 81 | motion_1-solution_1.msg | 22.14K |
| 82 | motion_1-solution_1.rad | 505.96K |
| 83 | motion_1-solution_1.rmd | 7.73K |
| 84 | motion_1-solution_1.rplt | 552.13K |
| 85 | motion_1.sim | 676.00K |
| 86 | movie.avi | 34.70M |
| 87 | tongbuqi.afu | 1.50K |

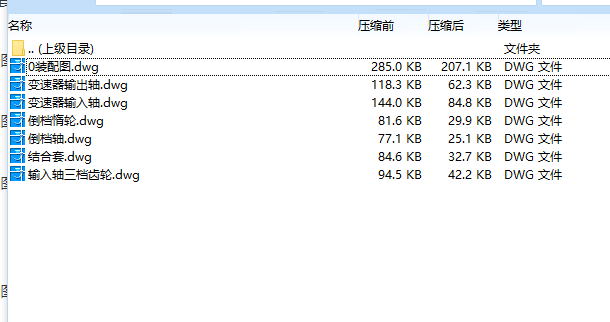

| 88 |  0装配图.dwg | 284.98K |
| 89 | 倒档惰轮.dwg | 81.58K |
| 90 | 倒档轴.dwg | 77.14K |
| 91 | 变速器输入轴.dwg | 144.00K |
| 92 | 变速器输出轴.dwg | 118.29K |
| 93 | 结合套.dwg | 84.55K |
| 94 | 输入轴三档齿轮.dwg | 94.49K |
| 95 |  倒档惰轮.exb | 95.00K |
| 96 | 倒档轴.exb | 92.00K |
| 97 | 变速器输入轴.exb | 127.50K |
| 98 | 变速器输出轴.exb | 112.00K |
| 99 | 结合套.exb | 96.00K |
| 100 | 装配图.exb | 223.50K |
| 101 | 输入轴三档齿轮.exb | 101.50K |
| 102 |  英文文献翻译.docx | 16.98K |
| 103 |  英文文献翻译原文.pdf | 105.47K |
| 104 | 变速器仿真.avi | 27.61M |
| 105 | 变速器拆卸.avi | 31.67M |
| 106 | 变速器装配.avi | 31.26M |
| 107 | 同步器仿真.avi | 24.86M |
