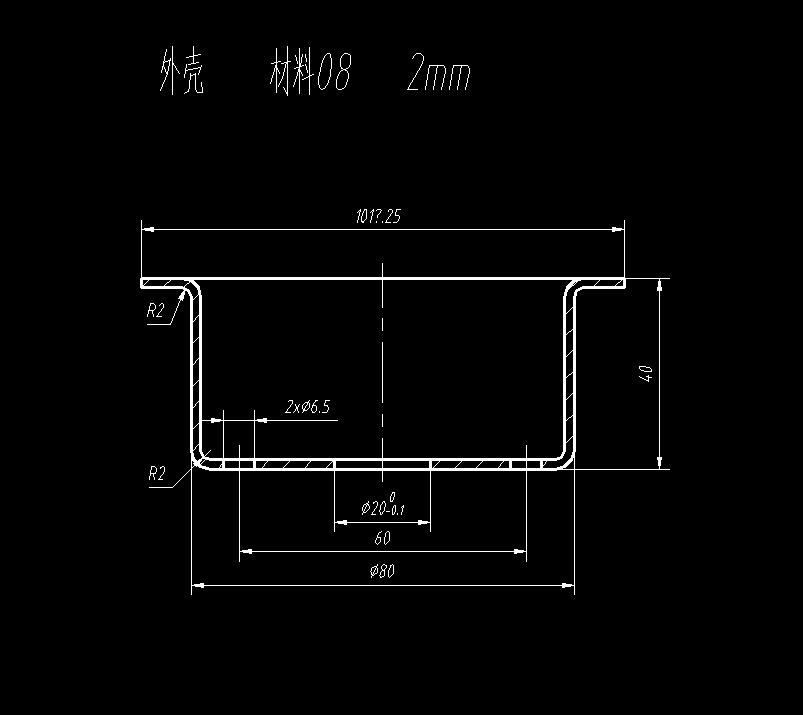

外壳 材料08 2mm 外壳拉深模（CAD图+UG三维）
外壳拉深模（CAD图+UG三维）

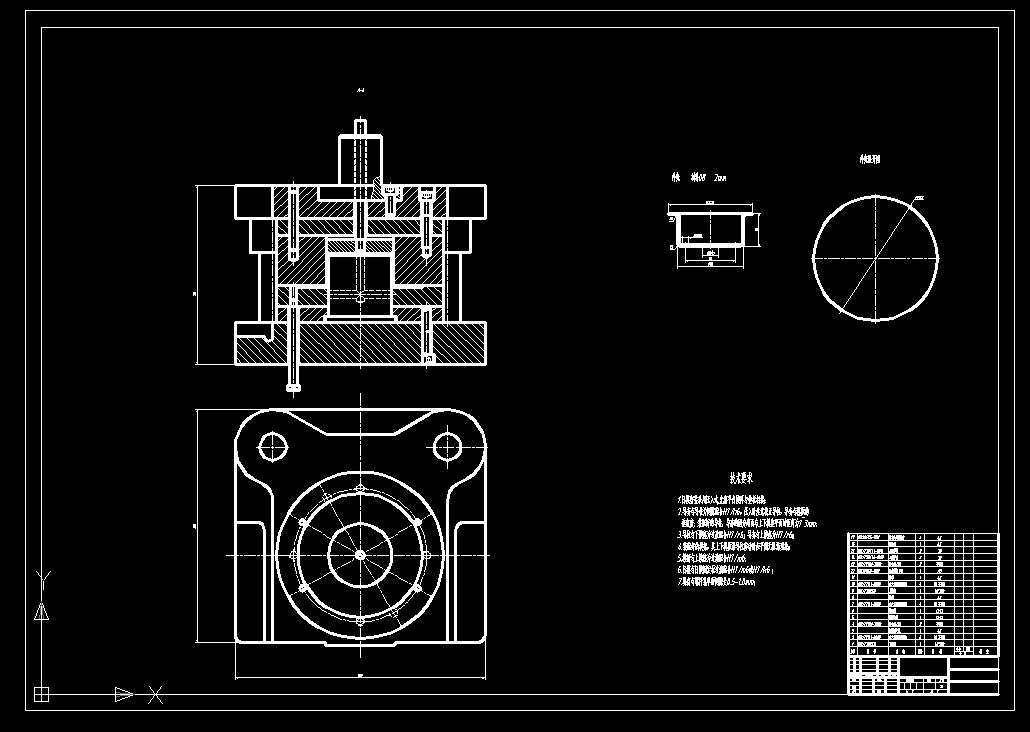

图纸描述

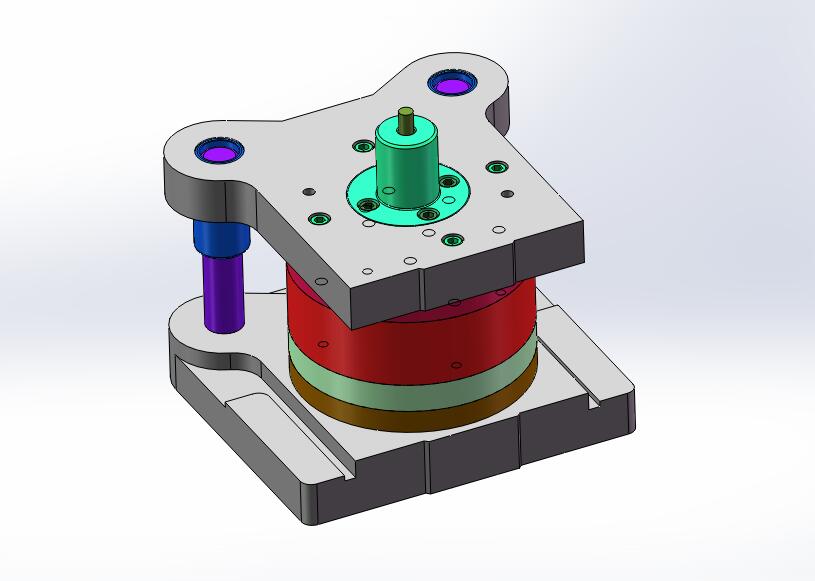

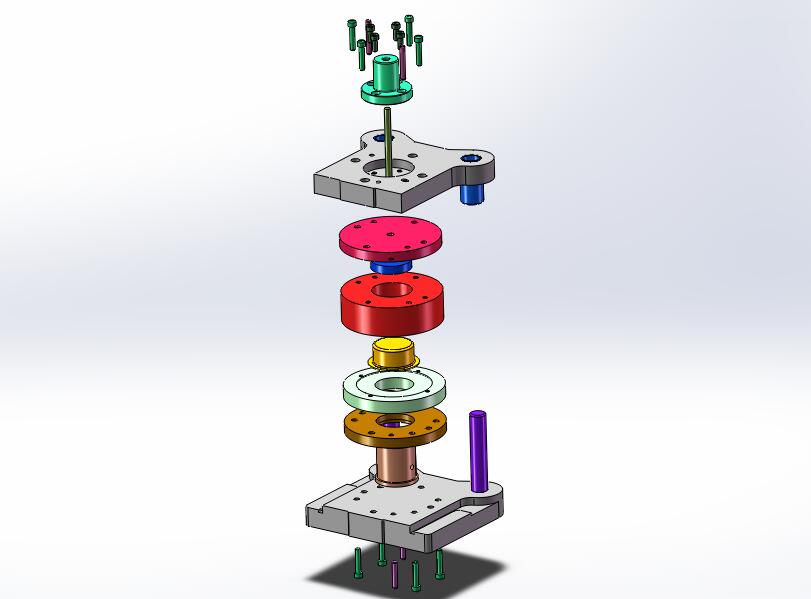

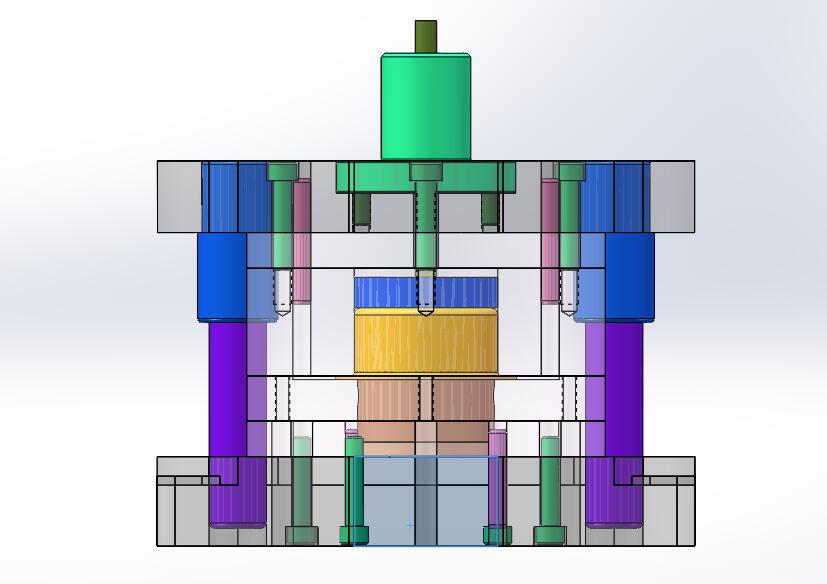

外壳 材料08 2mm 外壳拉深模（CAD图+UG三维）
下载需要120金币
立即下载 收藏
图纸信息
图纸ID ：500696
文件大小：2.57M
所需金币：120
图纸参数：可编辑，包含特征参数
图纸分类：模具图纸
图纸格式：dwg,sldprt,sldasm,step
软件版本：SOLIDWORKS 2015
作者
顾橡
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

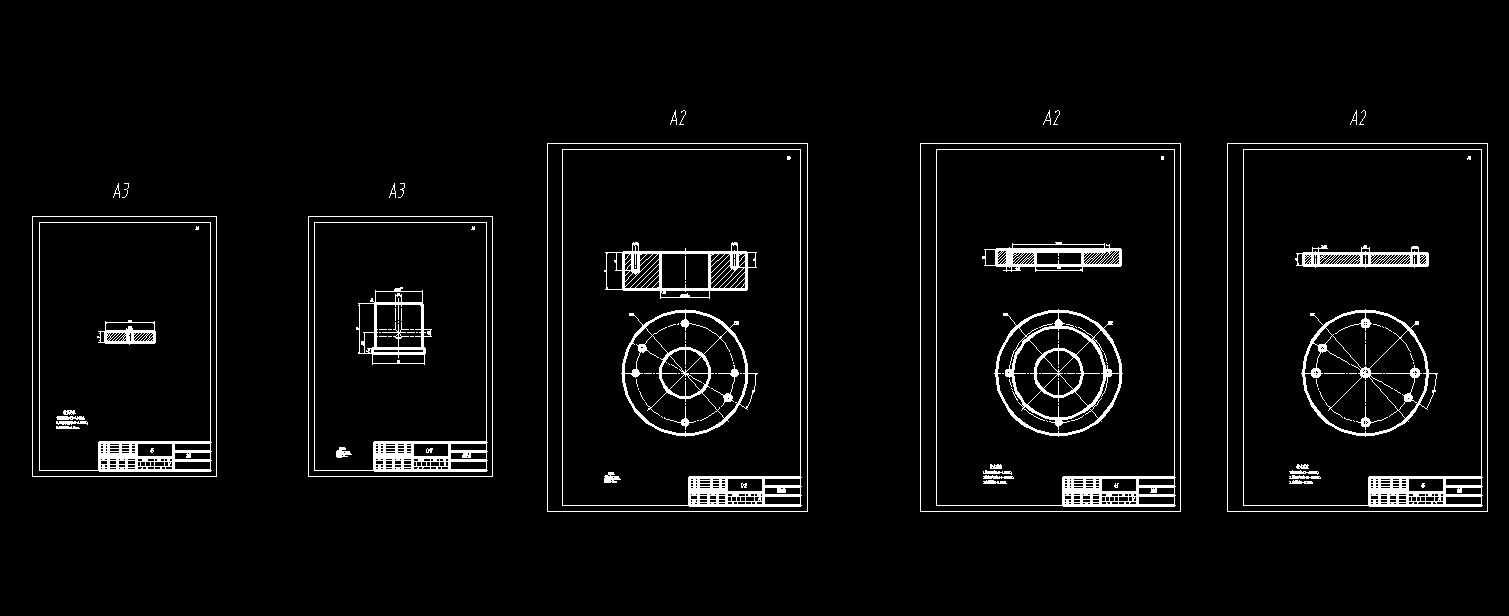

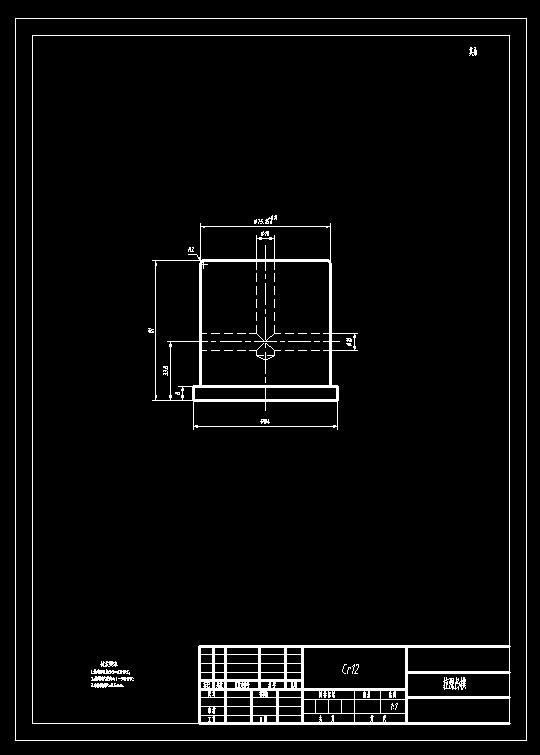

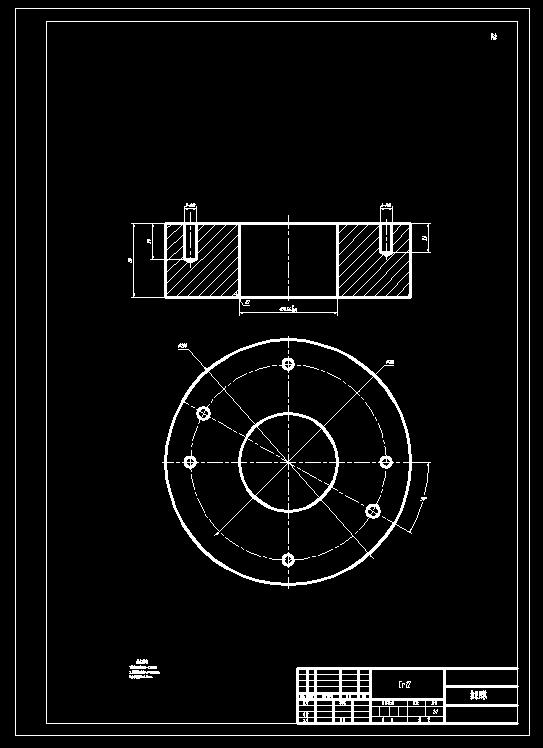

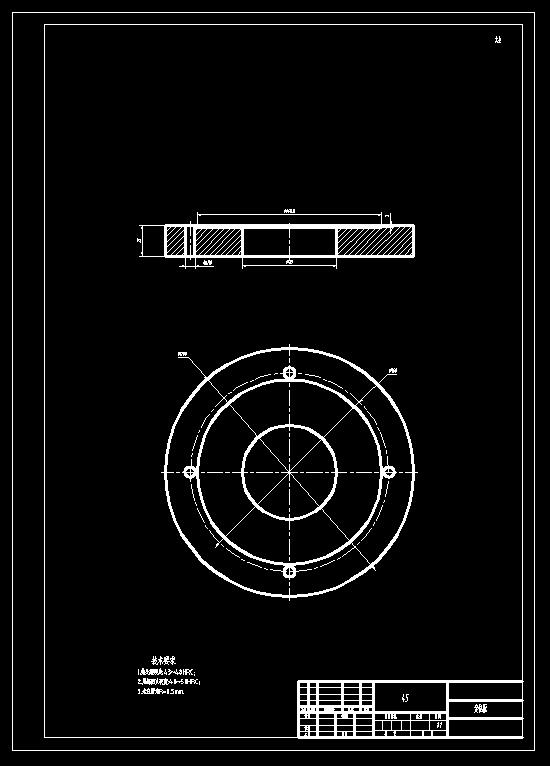

| 1 |  GHL166--拉深模图纸SW.dwg | 190.92K |
| 2 |  11_推板.SLDPRT | 162.00K |
| 3 | 12_凸缘模柄B型.SLDPRT | 221.50K |
| 4 | 14_导套.SLDPRT | 209.00K |
| 5 | 15_导柱.SLDPRT | 167.50K |
| 6 | 16_定位板.SLDPRT | 207.50K |
| 7 | 17_圆柱头卸料螺钉.SLDPRT | 141.50K |
| 8 | 1_下模座.SLDPRT | 339.00K |
| 9 | 3_凸模固定板.SLDPRT | 220.50K |
| 10 | 5_拉深凸模.SLDPRT | 209.50K |
| 11 | 6_拉深模.SLDPRT | 223.50K |
| 12 | 8_垫板.SLDPRT | 145.50K |
| 13 | 9_上模座.SLDPRT | 300.50K |
| 14 | B18.3.1M-10x1.5x25HexSHCS--25NHX.sldprt | 609.50K |
| 15 | B18.3.1M-10x1.5x50HexSHCS--32NHX.sldprt | 611.50K |
| 16 | GB_CONNECTING_PIECE_PIN_DP10X55.sldprt | 270.00K |
| 17 | GB_CONNECTING_PIECE_PIN_DP10X70.sldprt | 264.00K |

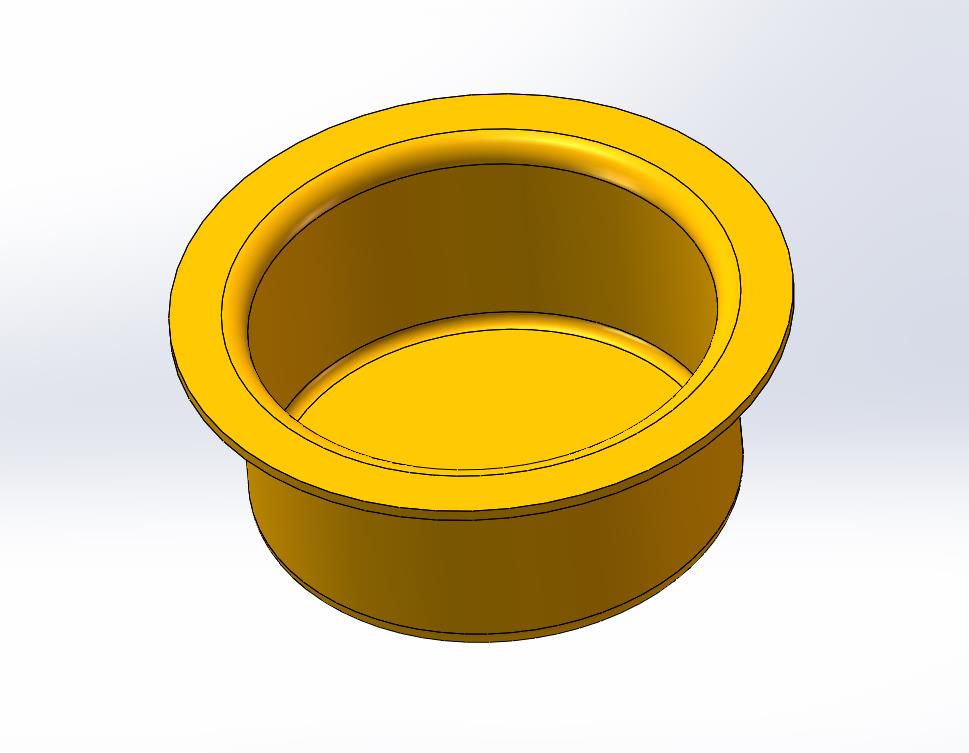

| 18 | 外壳.SLDPRT | 214.00K |
| 19 | 打杆.SLDPRT | 120.50K |
| 20 |  装配体1.SLDASM | 677.00K |
| 21 |  装配体1.STEP | 1.04M |
