蒸汽机

首页 >图纸库>机械设备>非标设备2024-11-19报告错误错误问题可与客服联系，感谢您的支持！0

264

图纸描述

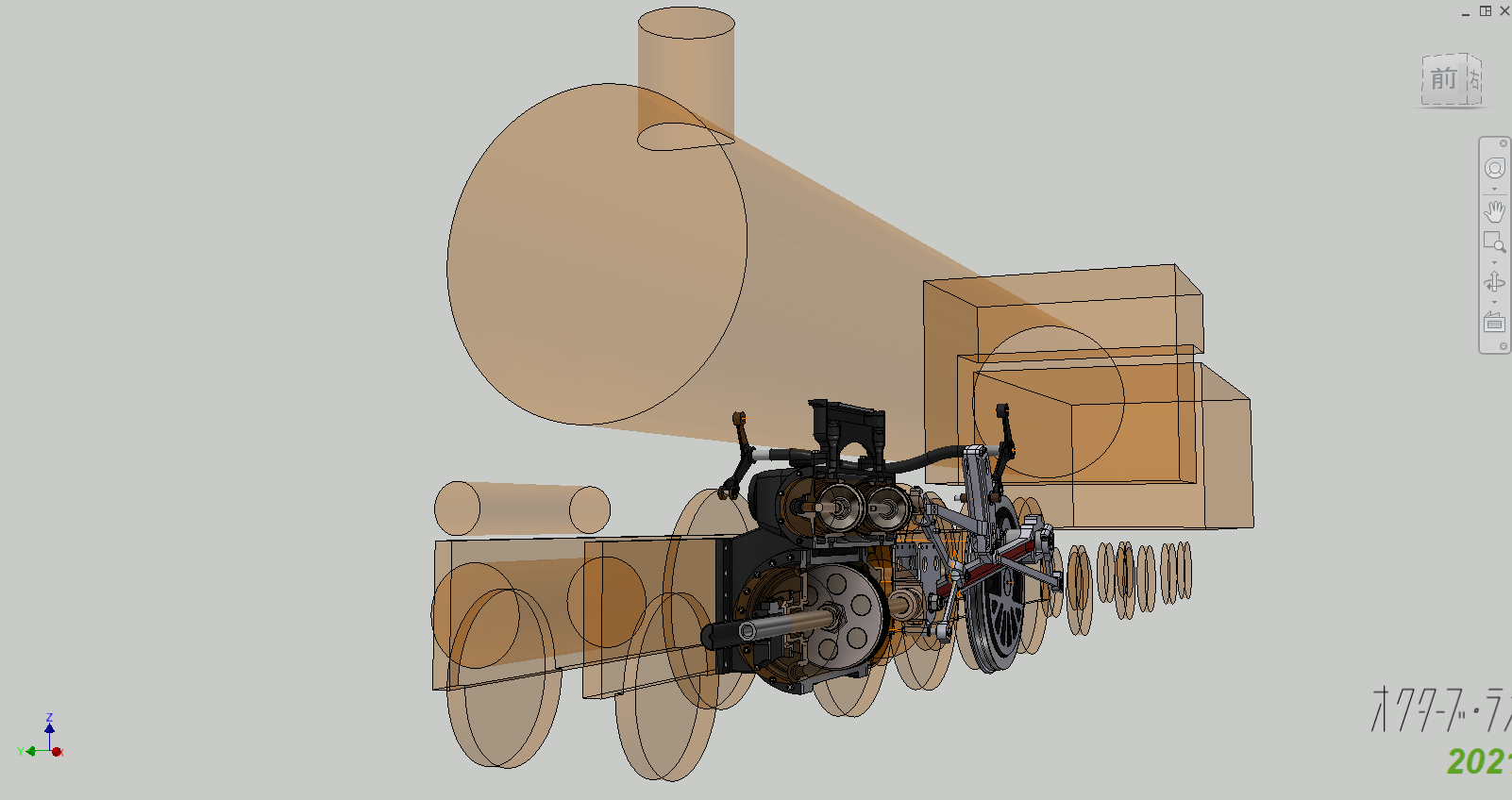

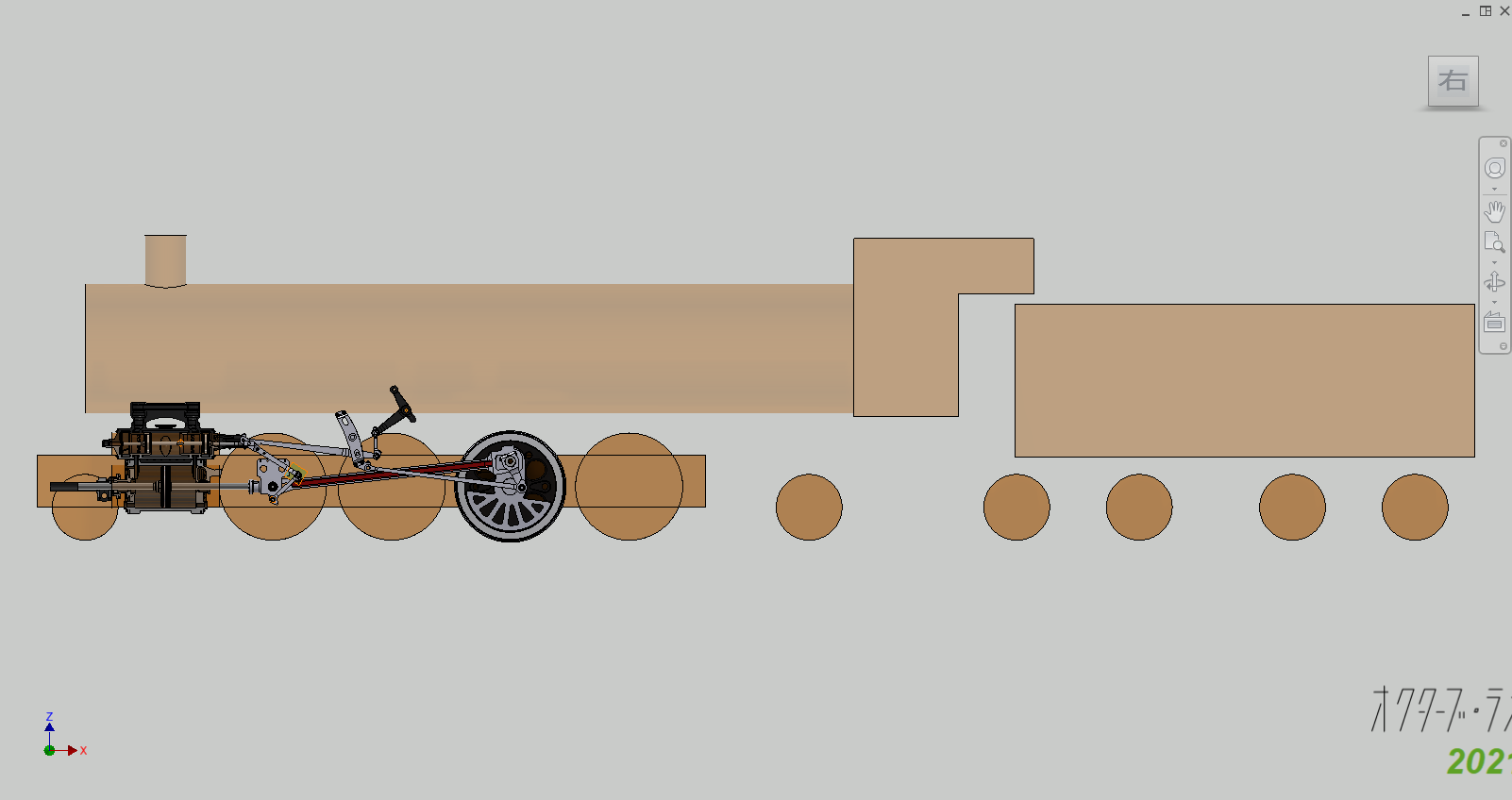

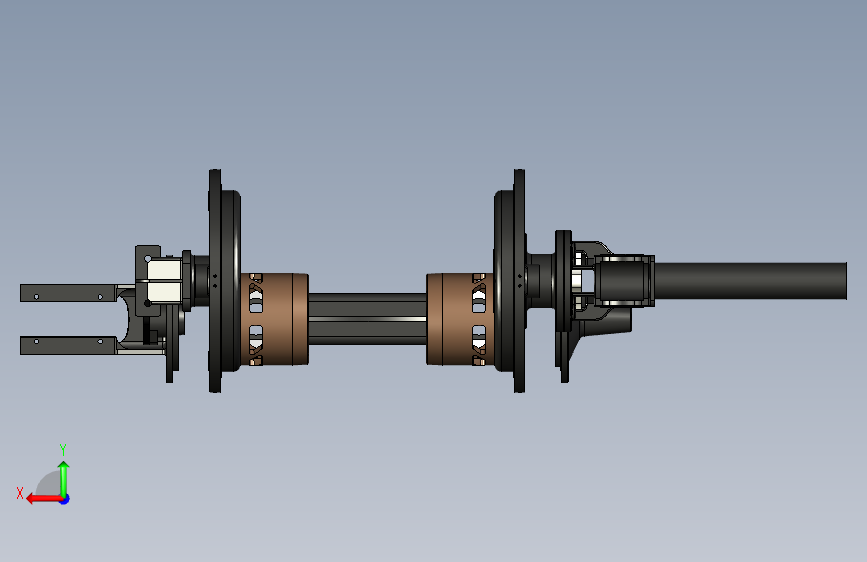

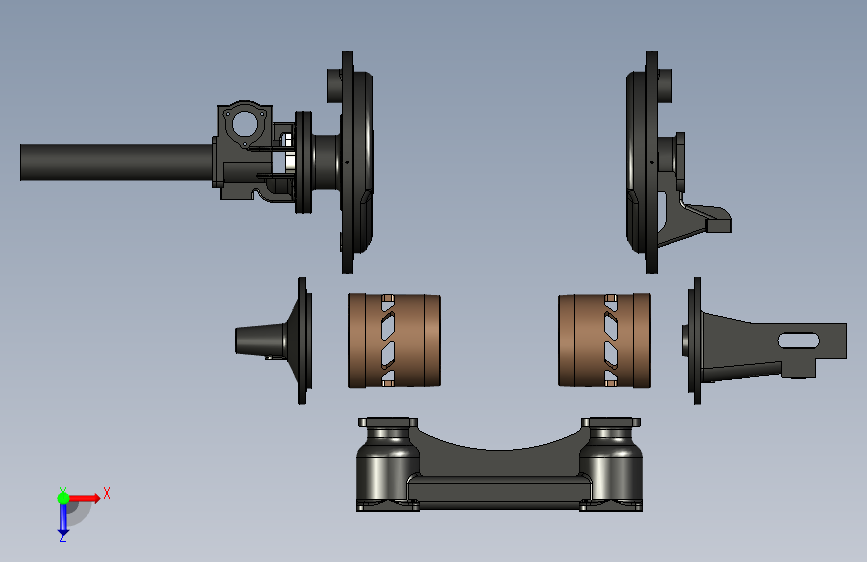

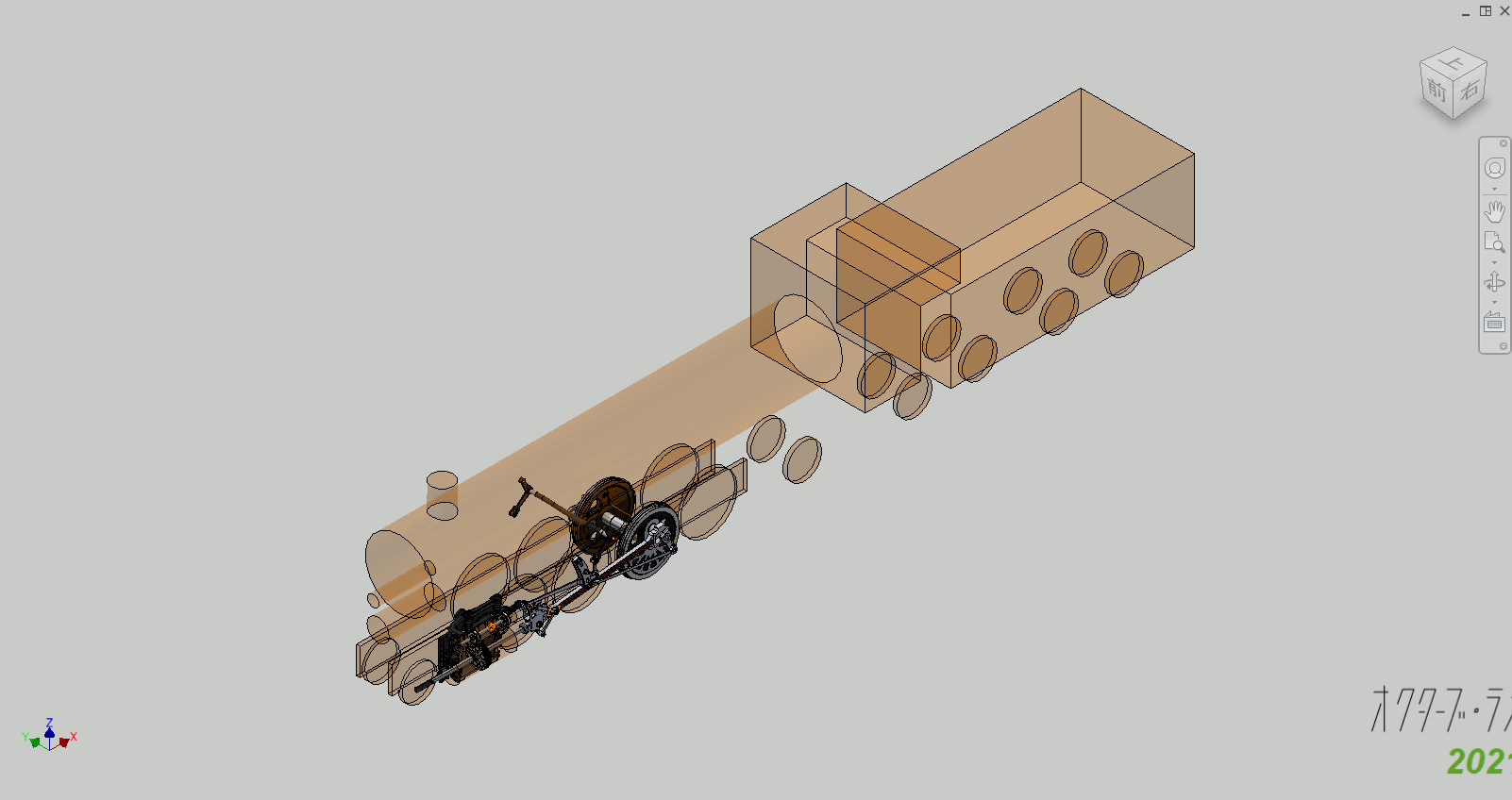

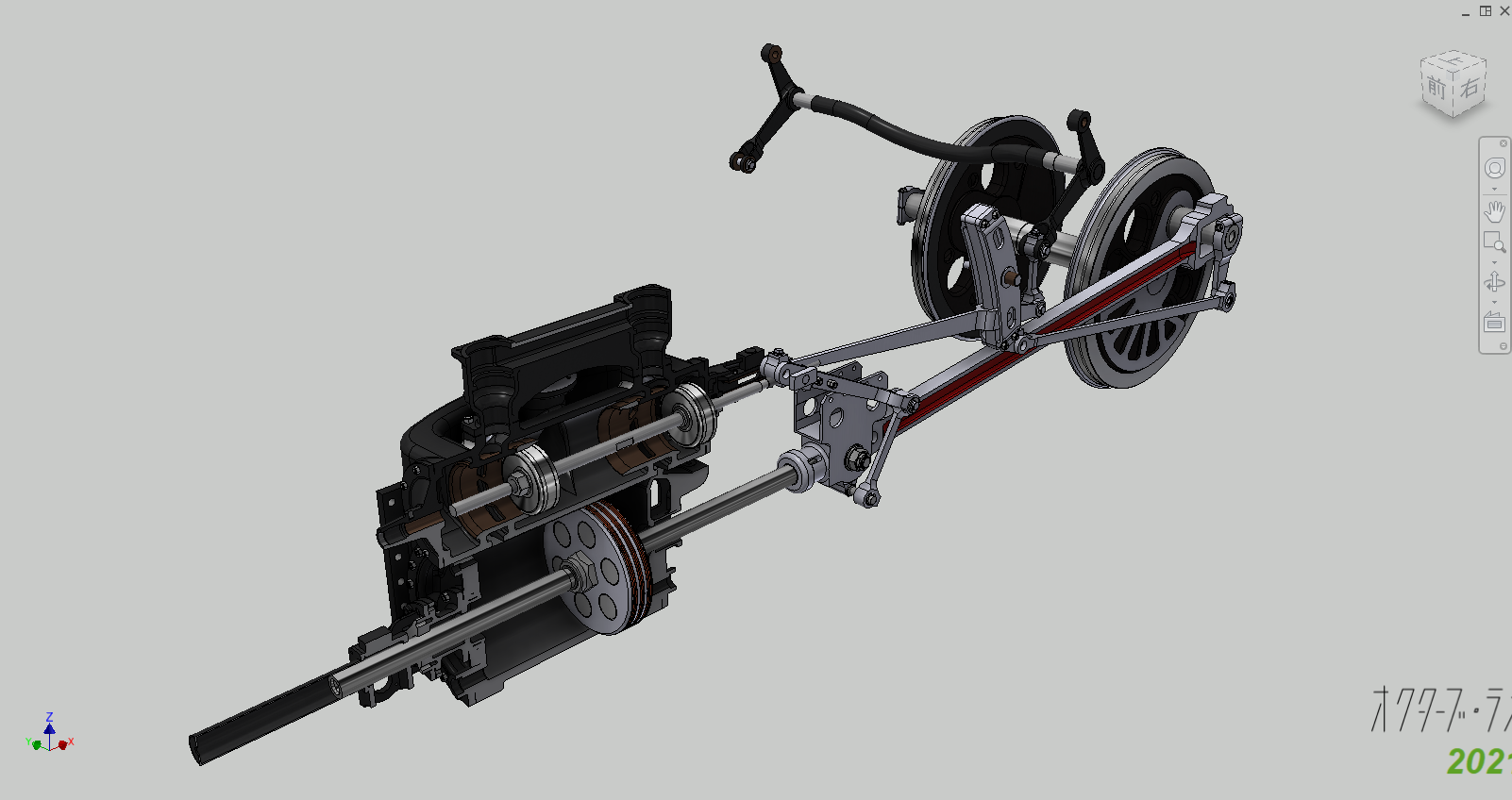

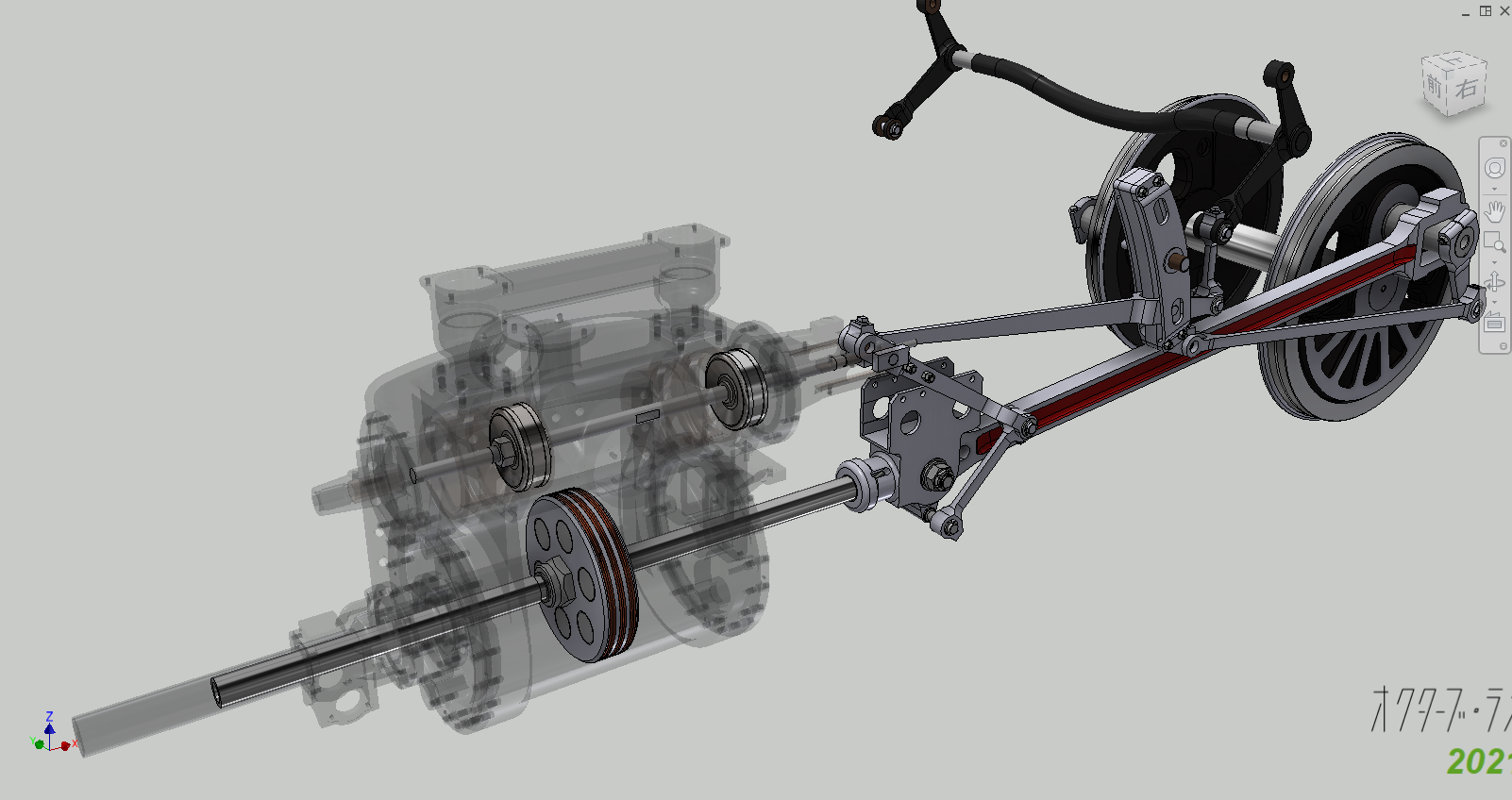

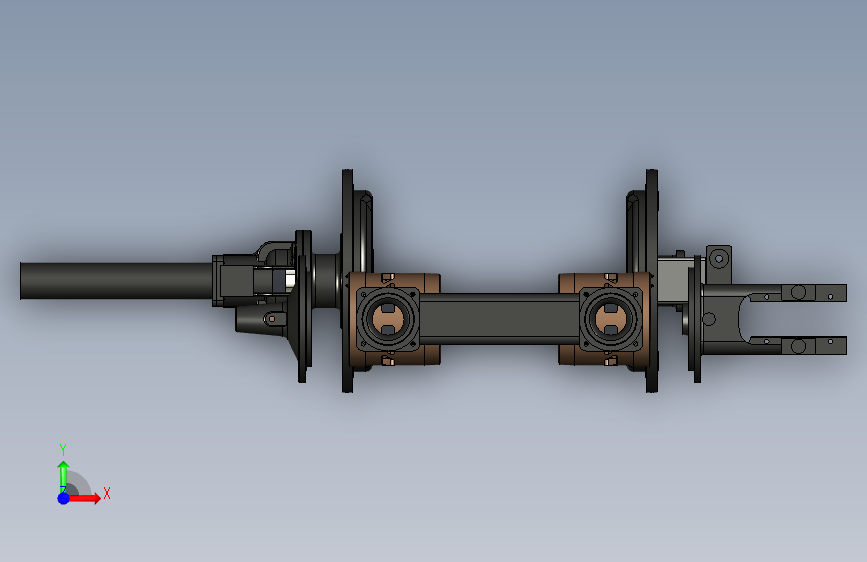

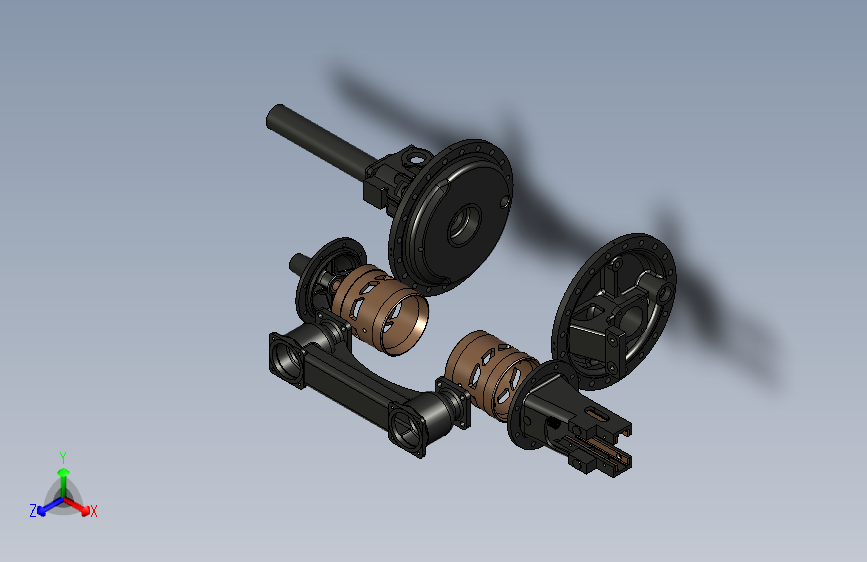

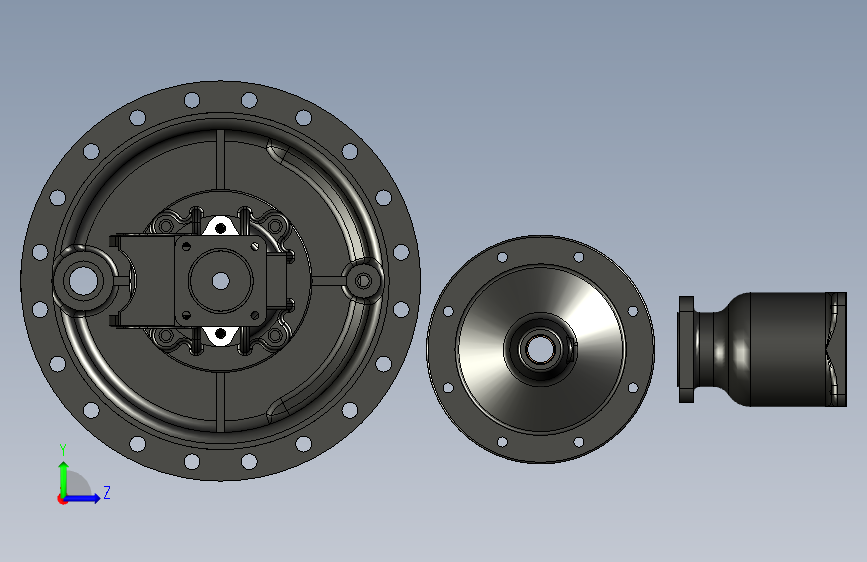

蒸汽机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小29.17M，共计108个文件，包含3D图纸，图纸主格式为par,asm,stp，使用PROE软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。

下载需要75金币

立即下载收藏

图纸信息

图纸ID ：500249

文件大小：29.17M

所需金币：75

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：par,asm,stp

软件版本：PROE

作者

松扰

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	B1173-M16x38.par	171.50K
2	B1173-M16x40.par	170.50K
3	B1173-M16x55.par	169.00K
4	B1173-M20x45.par	167.50K
5	B1173-M20x50.par	170.50K
6	B1351割りピン-40.par	217.50K
7	BUSH-02.par	167.00K
8	BUSH-03.par	166.50K
9	BUSH-04.par	166.00K
10	BUSH-05.par	166.00K
11	D51forGrabCAD.mp4	8.23M
12	D51_90mm尻棒支エ体_LD26446.par	1.35M
13	D51_90mm尻棒鞘_LD26408-1.par	189.50K
14	D51_90mm尻棒鞘_LD26408-2.par	166.00K
15	D51_90mm尻棒鞘_LD26408-3.par	168.50K
16	D51_90mm尻棒鞘_LD26408.asm	158.50K
17	D51_LD26097_CAP.par	180.50K
18	D51_Steamenginedrivemechanism.asm	290.00K
19	D51_Steamenginedrivemechanism.cfg	20.50K
20	D51_Steamenginedrivemechanism.log	36.55K
21	D51_Steamenginedrivemechanism.stp	14.66M
22	D51_エキセン棒_LD26520.par	230.50K
23	D51_クランクピン.par	248.00K
24	D51_クロスヘッドピン.par	196.50K
25	D51_クロスヘッドブッシュ.par	169.50K
26	D51_クロスヘッド体_Detail.par	442.50K
27	D51_クロスヘッド組立.asm	163.50K
28	D51_クロスヘッド腕ピン_LD26210.asm	162.00K
29	D51_クロスヘッド腕ピン_LD26210_1.par	224.00K
30	D51_クロスヘッド腕ピン_LD26210_座金.par	168.00K
31	D51_シリンダ体_LA2044_完成.par	4.01M
32	D51_シリンダ前蓋_asm.asm	164.50K
33	D51_シリンダ前蓋_LC2523.par	789.50K
34	D51_シリンダ前蓋パッキン抑_LD26444.par	206.00K
35	D51_シリンダ前蓋パッキン箱_LD26407.par	362.50K
36	D51_シリンダ後釜_LB21044.par	1.08M
37	D51_シリンダ組立_100X700_脇路体.par	858.50K
38	D51_シリンダ組立_LA2045.asm	324.50K
39	D51_ピストン体.par	1.19M
40	D51_ピストン体ASM.asm	160.50K
41	D51_ピストン体_ピストンリング.par	227.50K
42	D51_ピストン体_塞板.par	161.50K
43	D51_ピストン体ナット.par	221.00K
44	D51_ピストン弁組立.asm	163.50K
45	D51_ピストン弁組立_LD_26957.par	268.50K
46	D51_ピストン棒.par	203.50K
47	D51_ピストン組立.asm	166.00K
48	D51_主連棒体.asm	153.00K
49	D51_主連棒体_1.par	310.00K
50	D51_加減リンク体_asm_LD27000.asm	171.50K
51	D51_加減リンク体_asm_LD27000_sa01.asm	157.00K
52	D51_加減リンク体_LD27000.par	226.50K
53	D51_加減リンク側_LD26527.par	250.00K
54	D51_加減リンク側_LD26528.par	252.50K
55	D51_動軸.par	190.50K
56	D51_動輪外軸.par	297.50K
57	D51_合併テコ_asm_LD26515.asm	173.00K
58	D51_合併テコ_LD26488.par	236.00K
59	D51_合併テコ_LD26515.par	197.00K
60	D51_弁心棒_LD26487.par	193.00K
61	D51_弁心棒クロスヘッド.asm	157.00K
62	D51_弁心棒クロスヘッド_LD26450.par	184.00K
63	D51_弁心棒クロスヘッド滑り_2.par	169.00K
64	D51_弁心棒クロスヘッド滑り_LD26059.par	180.50K
65	D51_心向棒_LD26491.asm	166.50K
66	D51_心向棒_LD26491_1.par	250.50K
67	D51_心向棒_LD26491_PIN.par	169.50K
68	D51_抑蓋_LD26907.par	185.00K
69	D51_抑蓋_植込みボルトasm.asm	158.50K
70	D51_第三動輪組立.asm	177.00K
71	D51_第三動輪輪心体.par	2.10M
72	D51_結リンク_asm_LD26097.asm	160.00K
73	D51_結リンク_LD26097.par	232.00K
74	D51_蒸気室ブッシュ_LC2525.par	709.00K
75	D51_蒸気室前蓋_LD26469.par	938.50K
76	D51_蒸気室前蓋ブッシュ_LD26489.par	166.50K
77	D51_蒸気室後釜_LC2515.asm	175.00K
78	D51_蒸気室後釜_LC2515_1.par	475.00K
79	D51_蒸気室後釜_LC2515_BOLTASM.asm	158.50K
80	D51_返りクランク.par	240.50K
81	D51_逆転軸_LD26484.asm	158.50K
82	D51_逆転軸_LD26484_1.par	198.50K
83	D51_逆転軸腕.par	585.00K
84	D51_逆転軸腕_LD26751.asm	162.00K
85	D51_逆転軸腕_LD26751_MIR.par	733.00K
86	D51_釣リンク_LD26095.asm	160.00K
87	D51_釣リンク_LD26095_1.par	236.00K
88	ISO10642-M12x40.par	191.00K
89	JISB1170-HCN-2種-高形-M24x2-6H.par	275.00K
90	JISB1180-BM20x80.par	195.00K
91	JISB1180-M20x130.par	199.00K
92	JISB1180-M24x220.par	201.50K
93	JISB1181-M16x1.5.par	212.50K
94	JISB1181-六角ナット-1種並M16.par	200.50K
95	JISB1181-六角ナット-1種並M20.par	200.00K
96	JISB1181-等級1-仕上程度上M20.par	200.50K
97	JISB1181-等級1-仕上程度上M24.par	212.50K
98	JISB1181-等級1-仕上程度上M48.par	198.00K
99	JISB1181-等級2仕上程度並M12.par	209.00K
100	JISB1181-等級2仕上程度並M16x1.5.par	212.00K
101	JISB1181-等級2仕上程度並M20.par	212.00K
102	JISB1256-14.par	168.00K
103	JISB1256-42.par	168.00K
104	JISB1256-66.par	168.00K
105	JISB1301-28x16x80.par	183.50K
106	PPN-AA-40-110.par	181.50K
107	PPN-AA-ASM-02.asm	160.00K
108	溝付きナットM60.par	271.00K
