油泵调节垫片冲孔落料模（CAD图+SW三维）
图纸描述

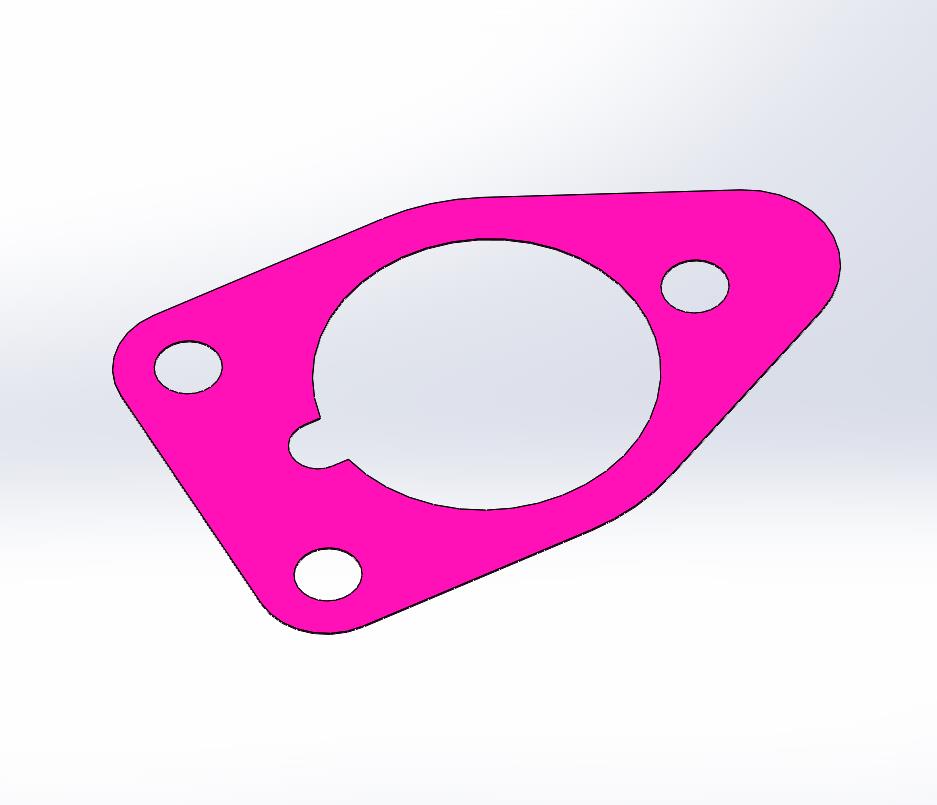

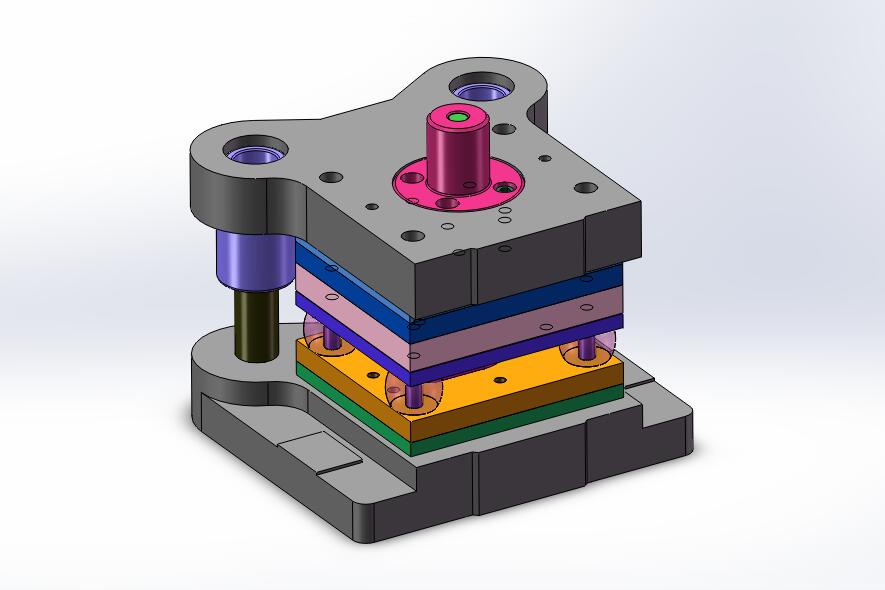

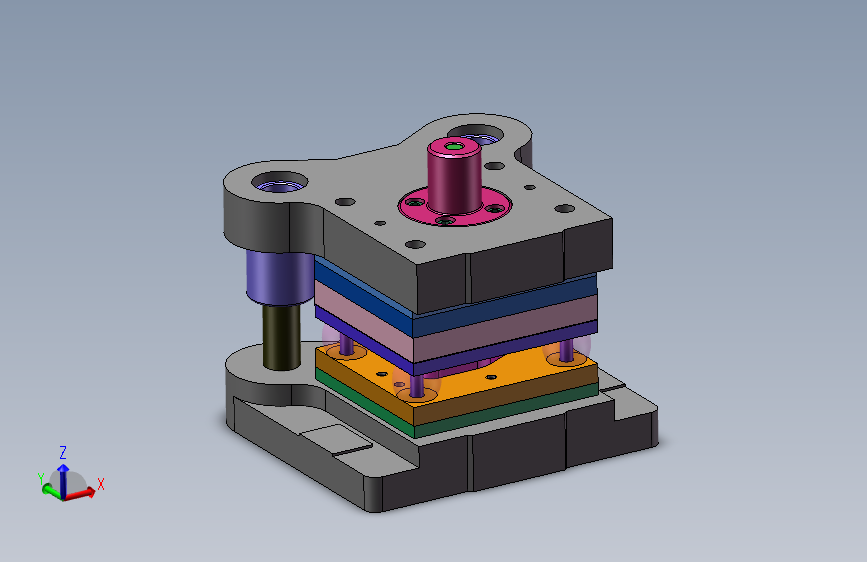

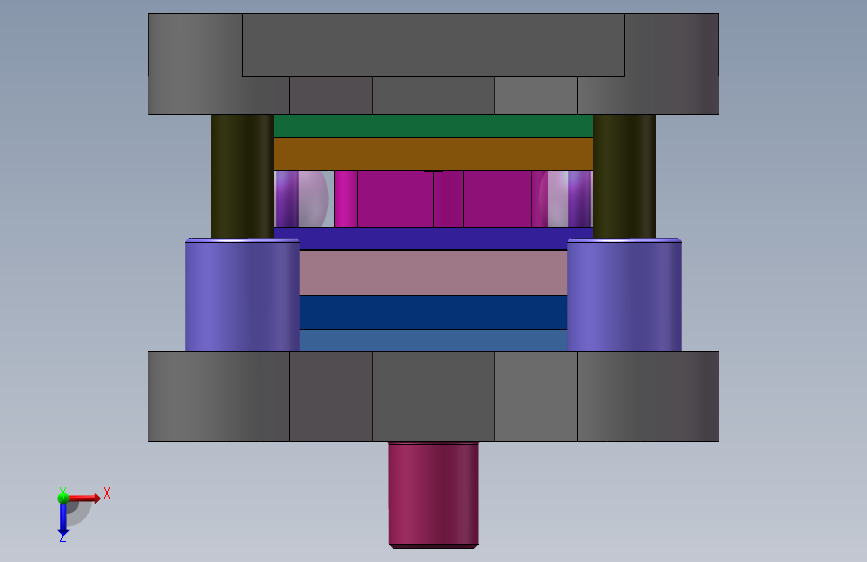

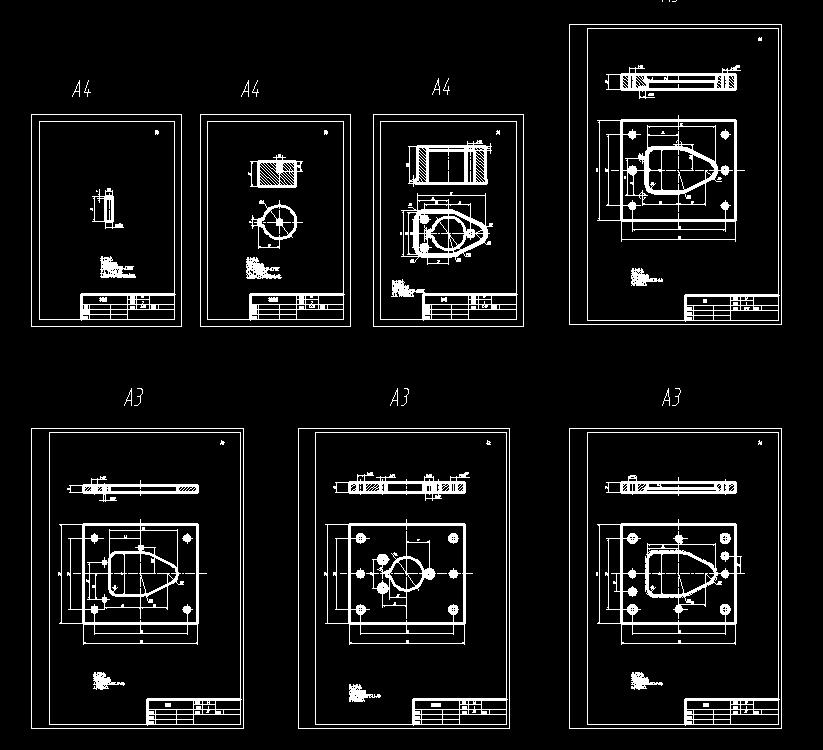

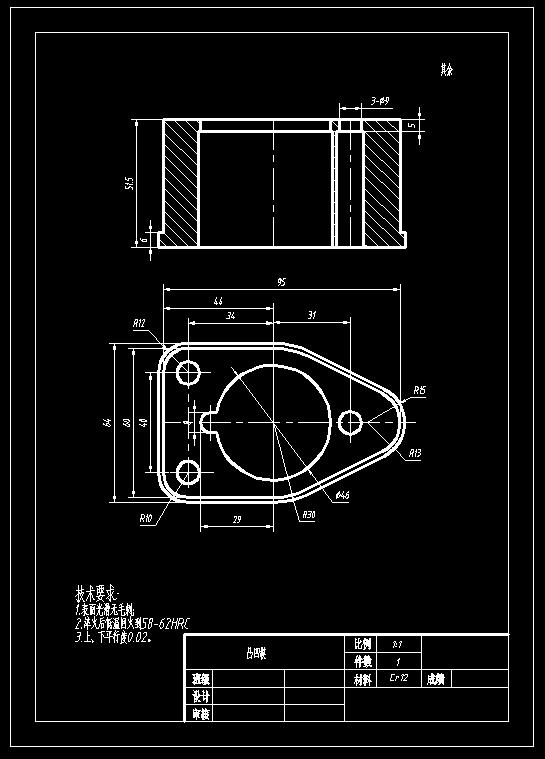

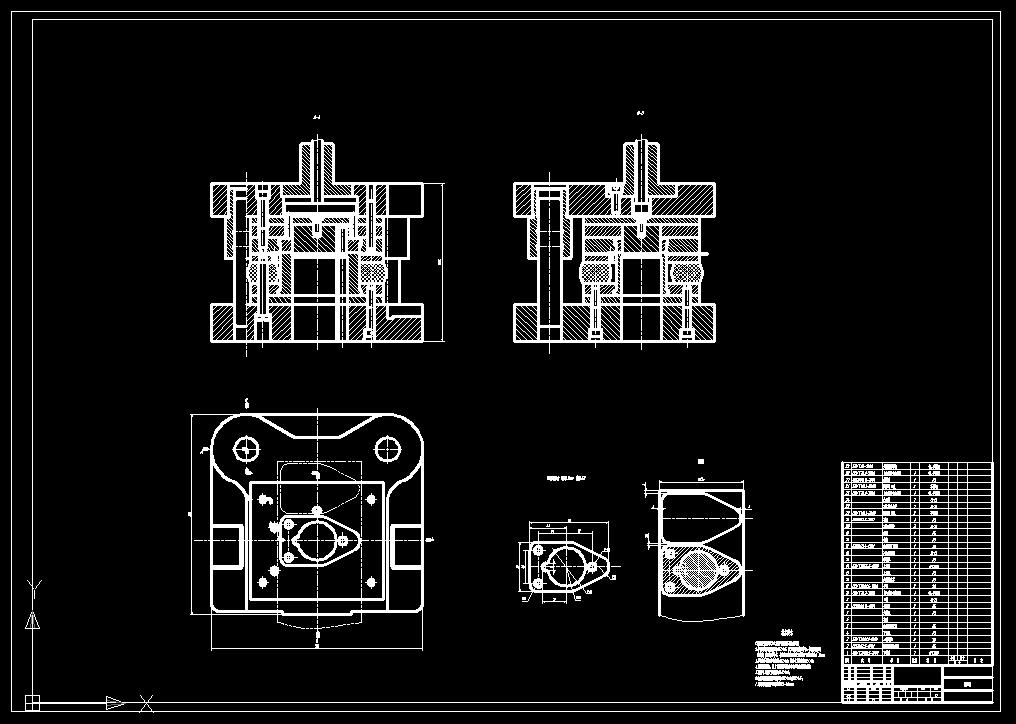

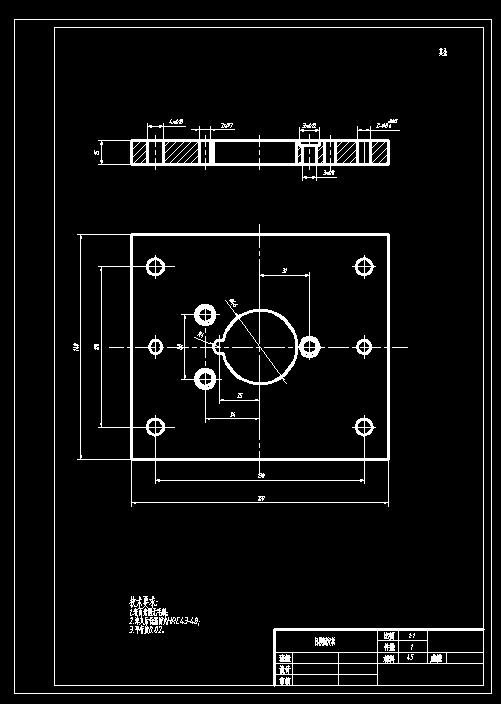

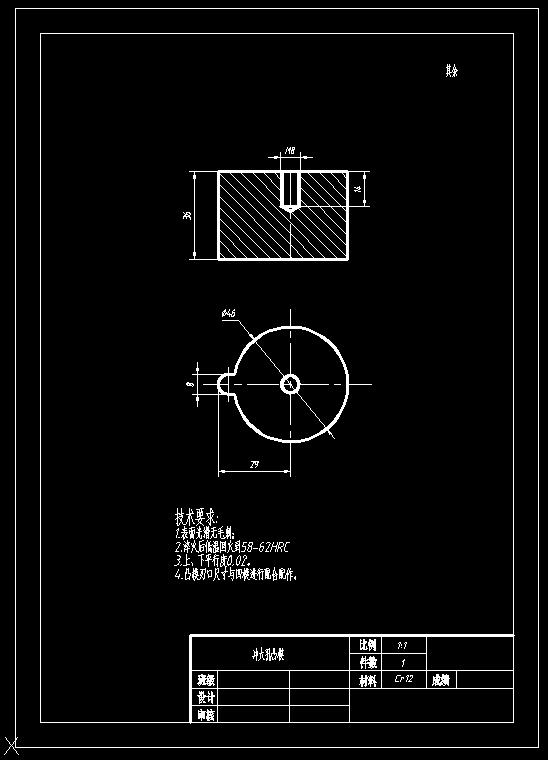

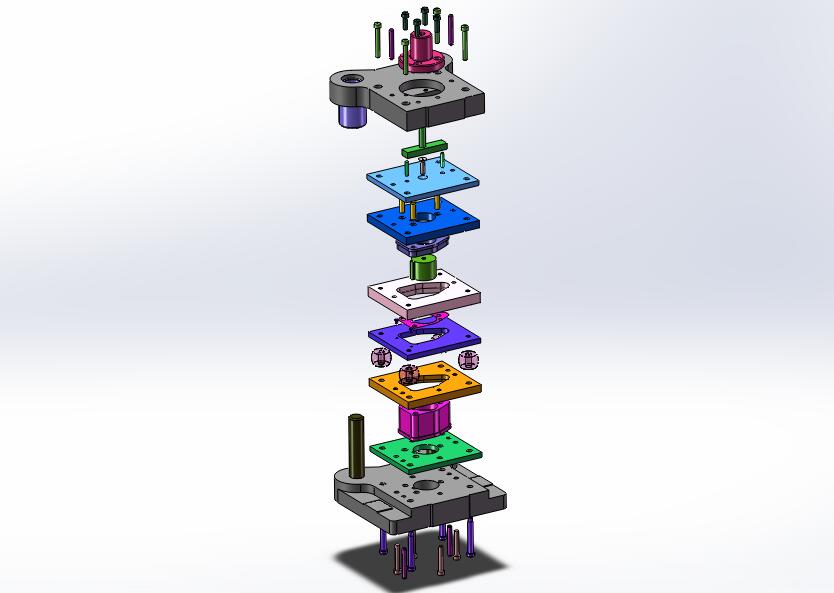

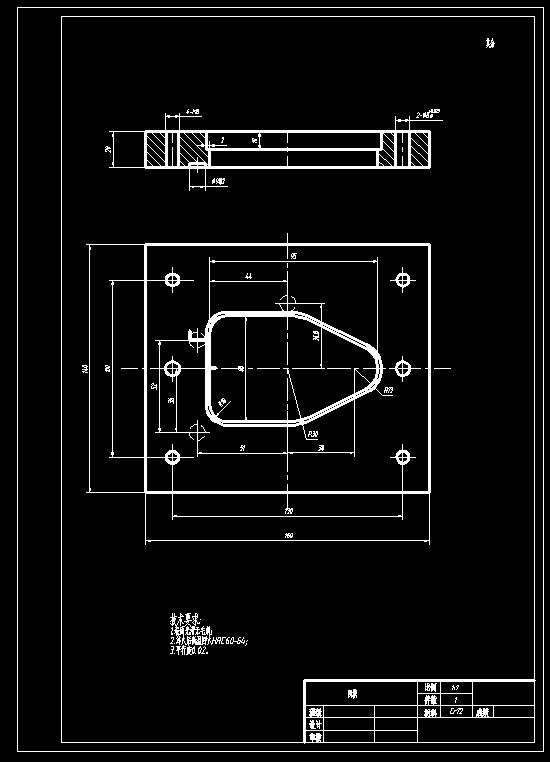

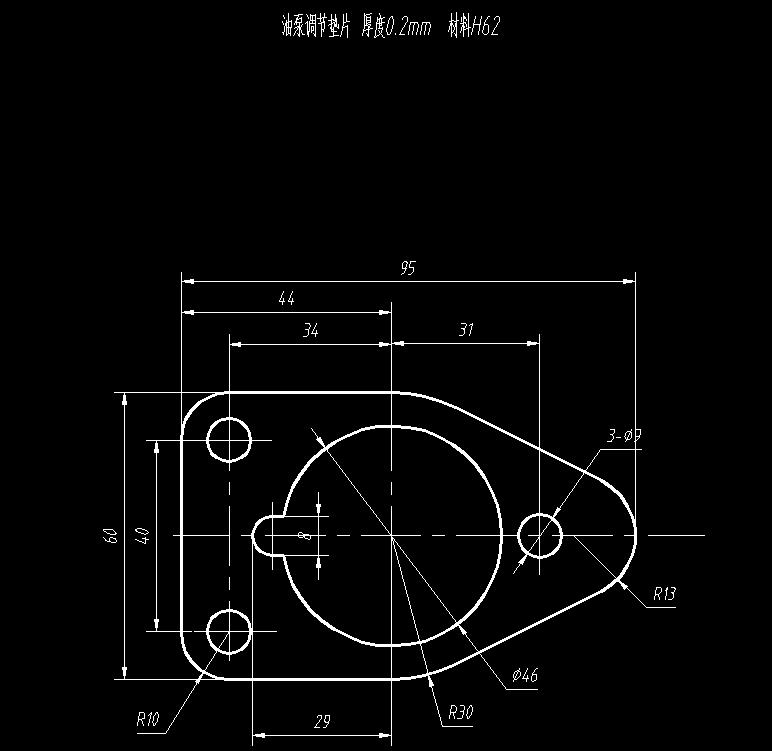

油泵调节垫片冲孔落料模（CAD图+SW三维）图纸下载，该图纸类型属于模具图纸、其他模具图纸，图纸大小3.68M，共计29个文件，包含3D图纸和2D图纸，图纸主格式为sldprt,sldasm,dwg,step，使用SOLIDWORKS 2012软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。油泵调节垫片冲孔落料模（CAD图+SW三维）
下载需要230金币
立即下载 收藏
图纸信息
图纸ID ：500002
文件大小：3.68M
所需金币：230
图纸参数：可编辑，包含特征参数
图纸分类：模具图纸
图纸格式：sldprt,sldasm,dwg,step
软件版本：SOLIDWORKS 2012
作者
WX_202933
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  11_导套.SLDPRT | 245.50K |
| 2 | 12_凸模固定板.SLDPRT | 183.00K |
| 3 | 13_上垫板.SLDPRT | 194.50K |
| 4 | 14_上模座.SLDPRT | 299.50K |
| 5 | 15_推件板.SLDPRT | 227.00K |
| 6 | 17_模柄.SLDPRT | 210.00K |
| 7 | 18_打杆.SLDPRT | 146.00K |
| 8 | 1_下模座.SLDPRT | 391.50K |
| 9 | 20_冲孔凸模.SLDPRT | 126.50K |
| 10 | 21_顶杆.SLDPRT | 128.50K |
| 11 | 23_冲大孔凸模.SLDPRT | 176.50K |
| 12 | 24_凸凹模.SLDPRT | 259.50K |
| 13 | 2_圆柱头卸料螺钉.SLDPRT | 162.00K |
| 14 | 3_A型导柱.SLDPRT | 157.50K |
| 15 | 4_下垫板.SLDPRT | 205.50K |
| 16 | 6_橡胶.SLDPRT | 193.50K |
| 17 | 7_卸料板.SLDPRT | 255.50K |
| 18 | 7_卸料板2.SLDPRT | 214.00K |
| 19 | 8_导料销.SLDPRT | 138.00K |
| 20 | 9_凹模.SLDPRT | 248.00K |
| 21 | B18.3.1M-8x1.25x25HexSHCS--25NHX.sldprt | 601.50K |
| 22 | B18.3.1M-8x1.25x50HexSHCS--28NHX.sldprt | 606.00K |
| 23 | B18.3.1M-8x1.25x60HexSHCS--28NHX.sldprt | 609.50K |
| 24 | B18.3.5M-8x1.25x30SocketFCHS--30N.sldprt | 545.00K |
| 25 | GB_CONNECTING_PIECE_PIN_DP8X60.sldprt | 257.00K |
| 26 | 油泵调节垫片.SLDPRT | 148.50K |
| 27 |  装配体1.SLDASM | 930.50K |
| 28 |  图纸汇总.dwg | 294.35K |
| 29 |  装配体1.STEP | 1.95M |
