2吨悬臂吊立体图图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小4.91M,图纸格式为pdf,sldasm,slddrw,sldprt,图纸软件为SOLIDWORKS 2018,可供设计参考。

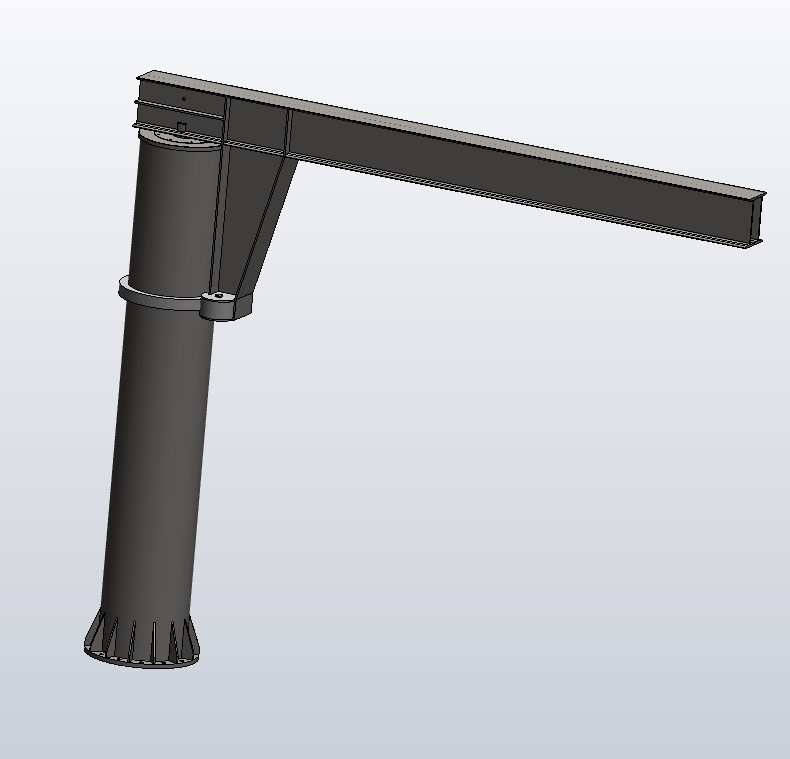

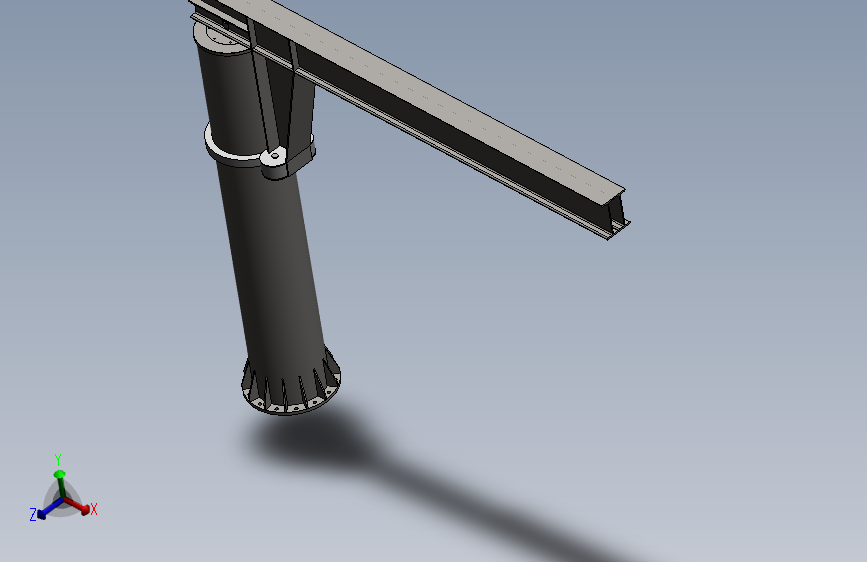

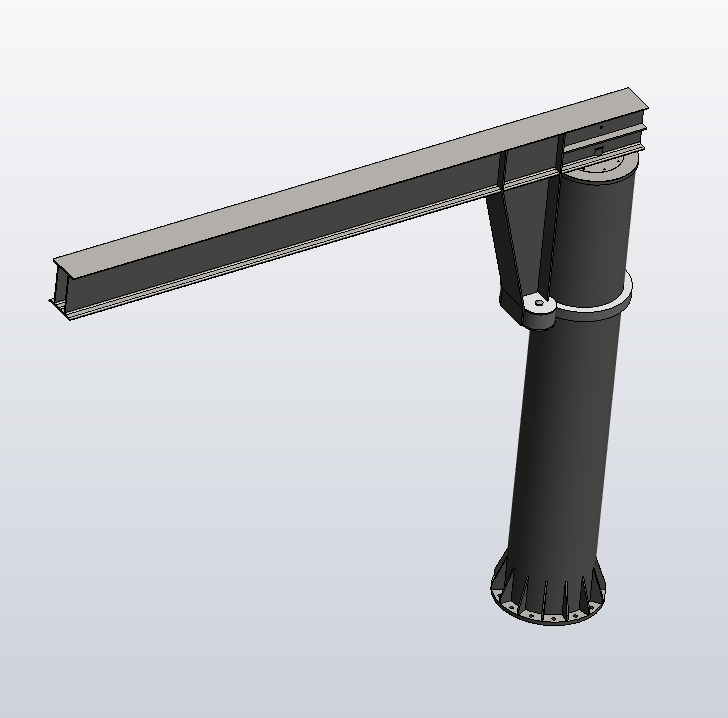

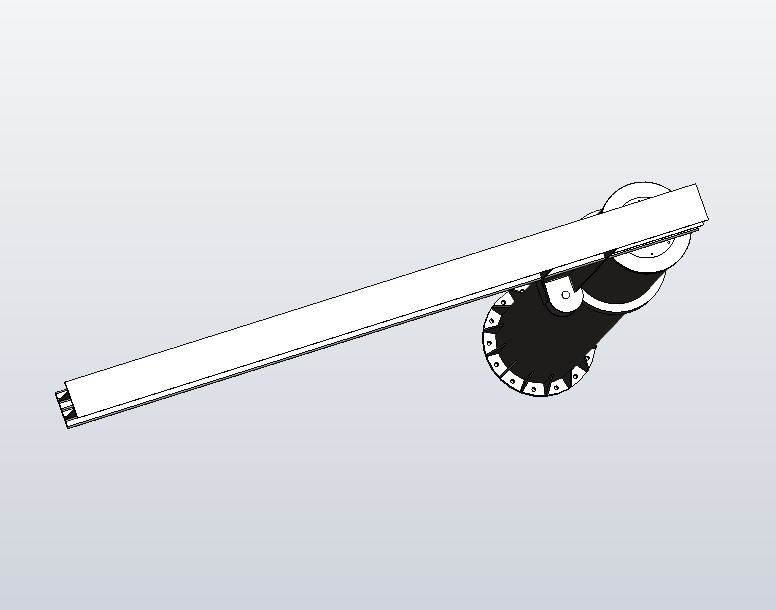

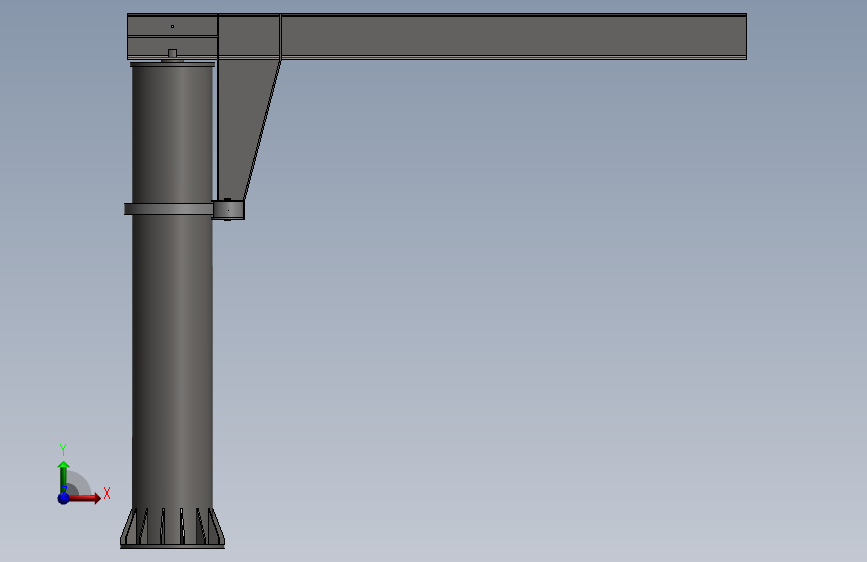

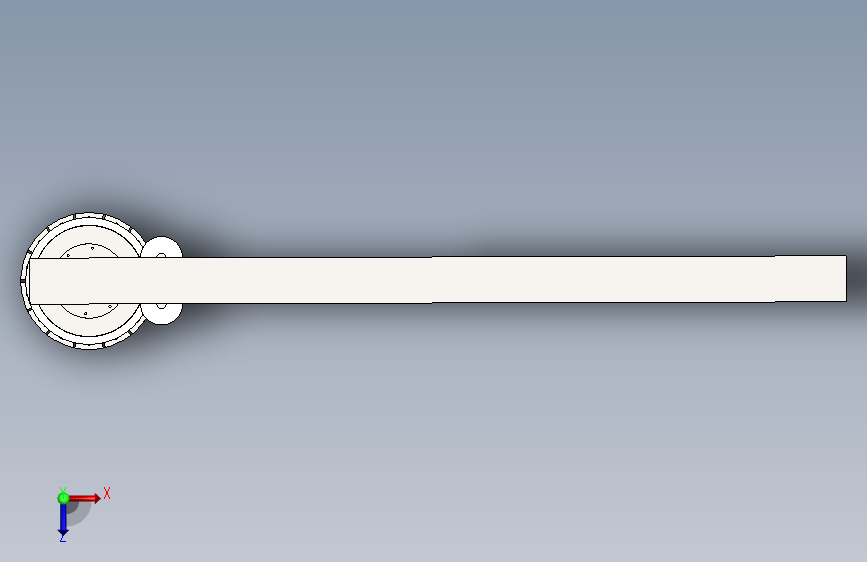

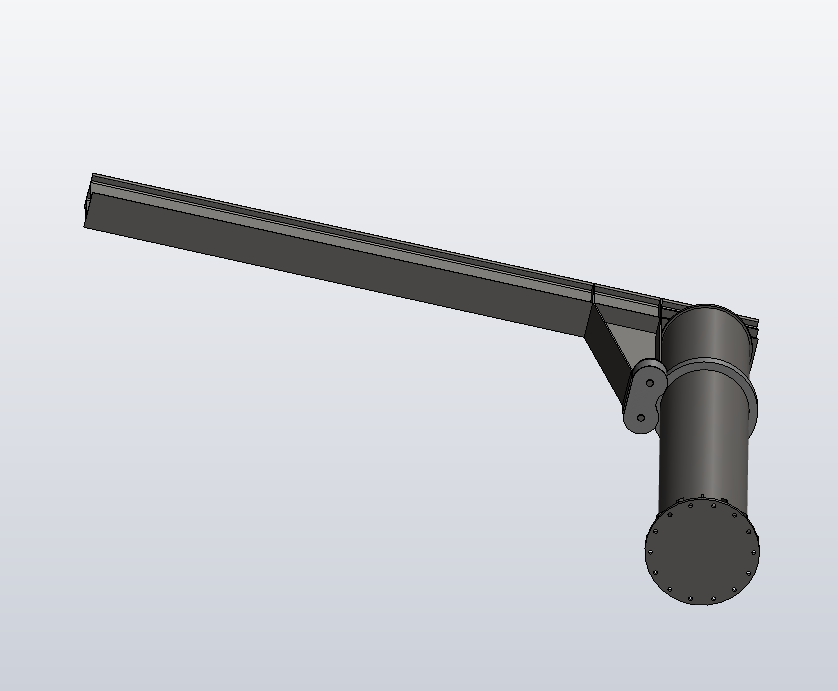

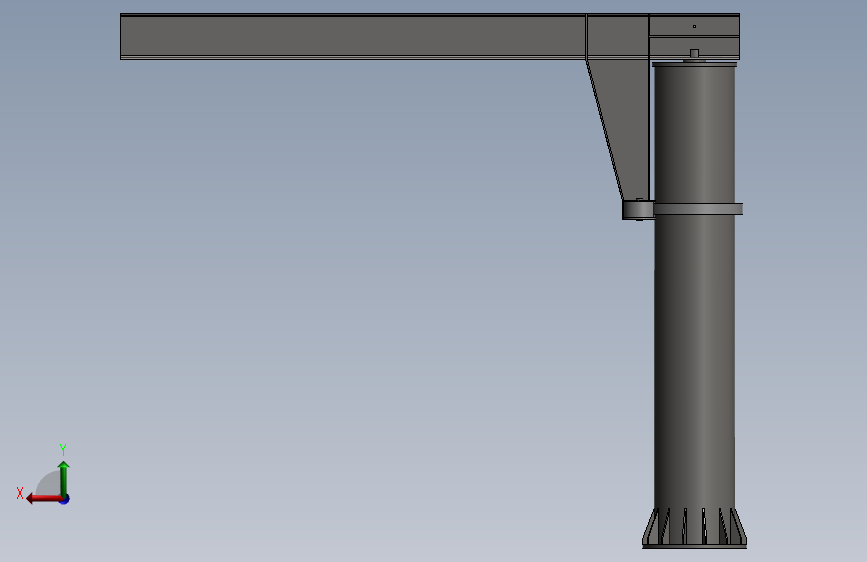

2吨悬臂吊立体图
图纸描述
2吨悬臂吊立体图图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小4.91M,图纸格式为pdf,sldasm,slddrw,sldprt,图纸软件为SOLIDWORKS 2018,可供设计参考。
下载需要65金币
立即下载 收藏
图纸信息
图纸ID ：499079
文件大小：4.91M
所需金币：65
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：pdf,sldasm,slddrw,sldprt
软件版本：SOLIDWORKS 2018
作者
VibrantWizard
已分享: 份作品

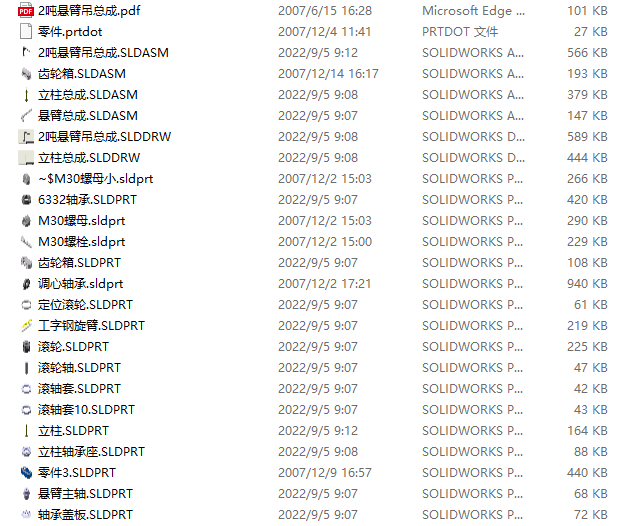

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  2吨悬臂吊总成.pdf | 100.33K |
| 2 |  2吨悬臂吊总成.SLDASM | 565.53K |
| 3 |  2吨悬臂吊总成.SLDDRW | 588.94K |
| 4 |  6332轴承.SLDPRT | 419.61K |
| 5 | M30螺栓.sldprt | 228.50K |
| 6 | M30螺母.sldprt | 289.50K |
| 7 | M30螺母小.sldprt | 266.00K |
| 8 | 定位滚轮.SLDPRT | 60.59K |
| 9 | 工字钢旋臂.SLDPRT | 218.06K |
| 10 |  工程图.drwdot | 33.00K |
| 11 | 悬臂主轴.SLDPRT | 67.56K |
| 12 | 悬臂总成.SLDASM | 146.54K |
| 13 | 滚轮.SLDPRT | 224.97K |
| 14 | 滚轮轴.SLDPRT | 46.93K |
| 15 | 滚轴套.SLDPRT | 41.84K |
| 16 | 滚轴套10.SLDPRT | 42.02K |
| 17 | 立柱.SLDPRT | 163.97K |
| 18 | 立柱总成.SLDASM | 378.13K |
| 19 | 立柱总成.SLDDRW | 443.85K |
| 20 | 立柱轴承座.SLDPRT | 87.29K |
| 21 | 装配体.asmdot | 26.50K |
| 22 | 调心轴承.sldprt | 940.00K |
| 23 | 轴承盖板.SLDPRT | 71.04K |
| 24 | 零件.prtdot | 27.00K |
| 25 | 零件3.SLDPRT | 439.50K |
| 26 | 齿轮箱.SLDASM | 193.00K |
| 27 | 齿轮箱.SLDPRT | 107.03K |
