副变速拨叉的机械加工工艺规程及铣槽夹具设计CAD+说明
图纸描述

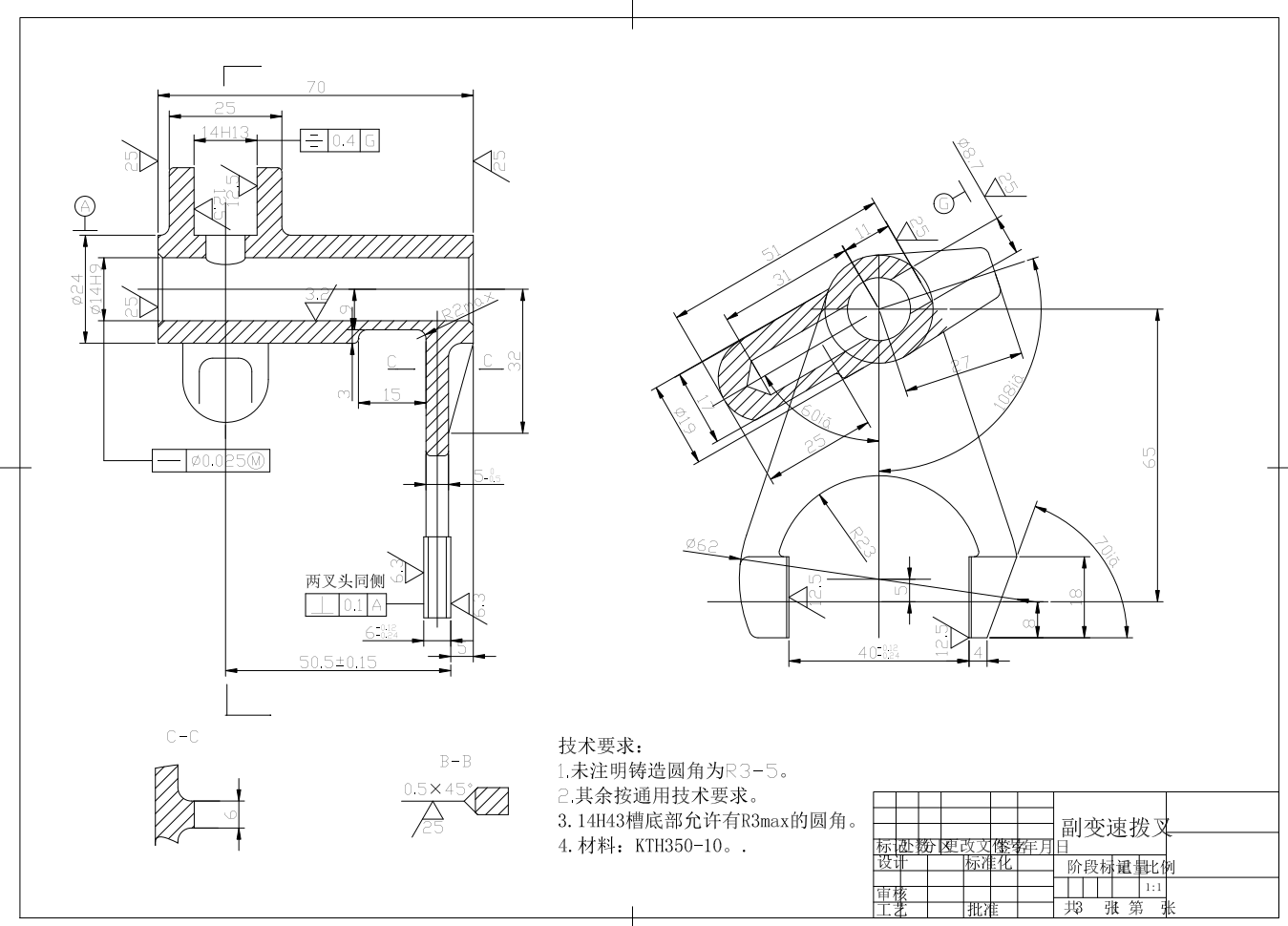

副变速拨叉的机械加工工艺规程及铣槽夹具设计CAD+说明图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小2.31M，共计12个文件，包含2D图纸，图纸主格式为dwg,pdf，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要97金币
立即下载 收藏
图纸信息
作者
VibrantExplorer
已分享: 份作品

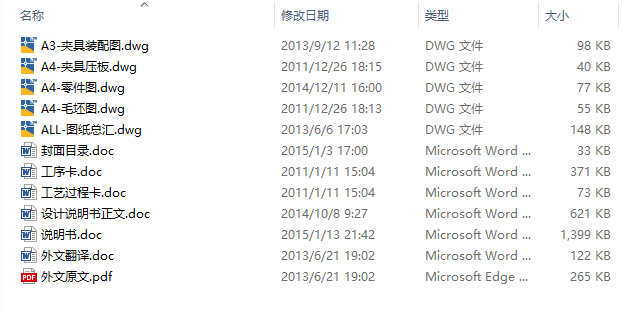

文件列表
| # | 文件名称 | 大小 |
|---|---|---|

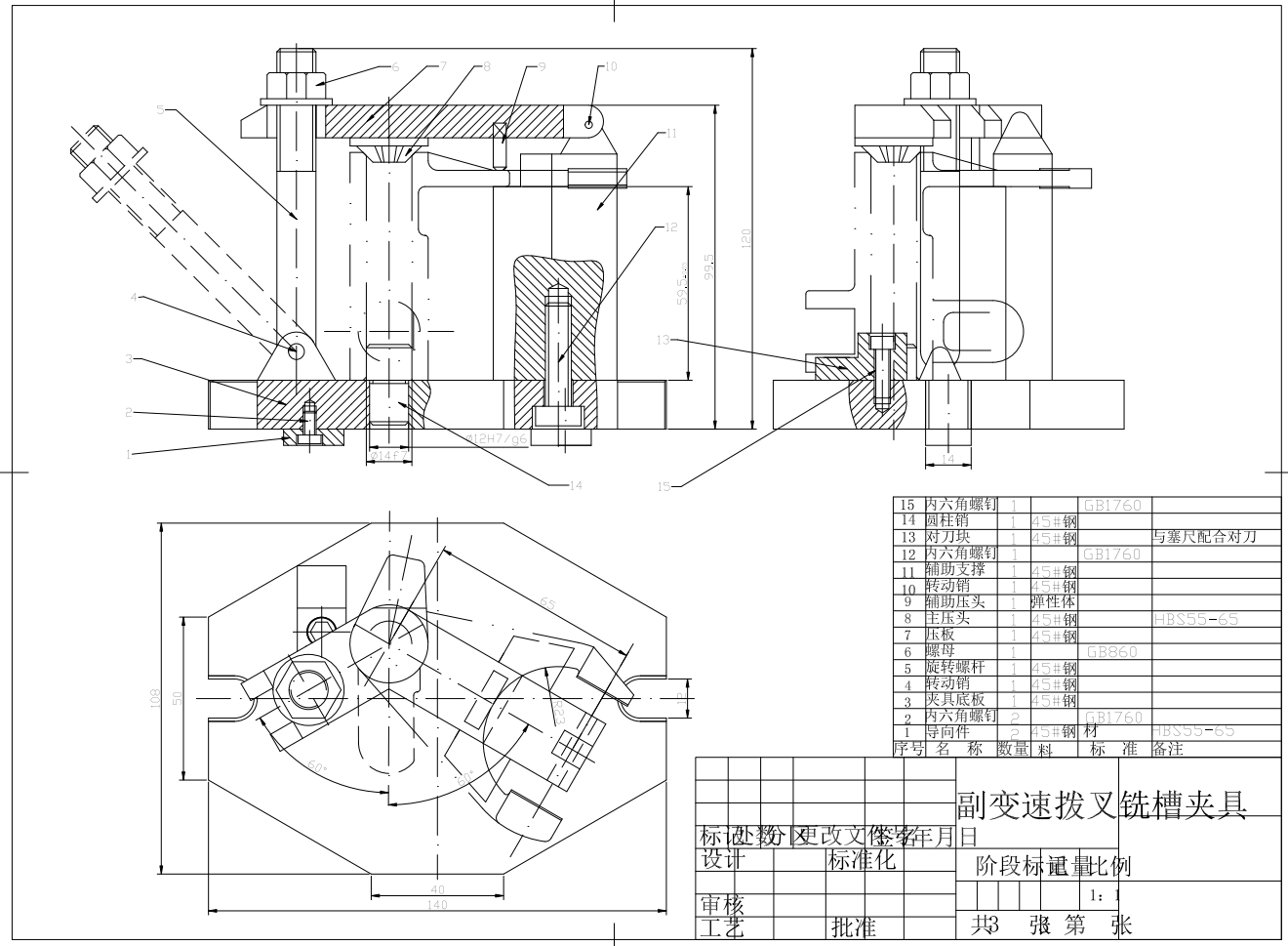

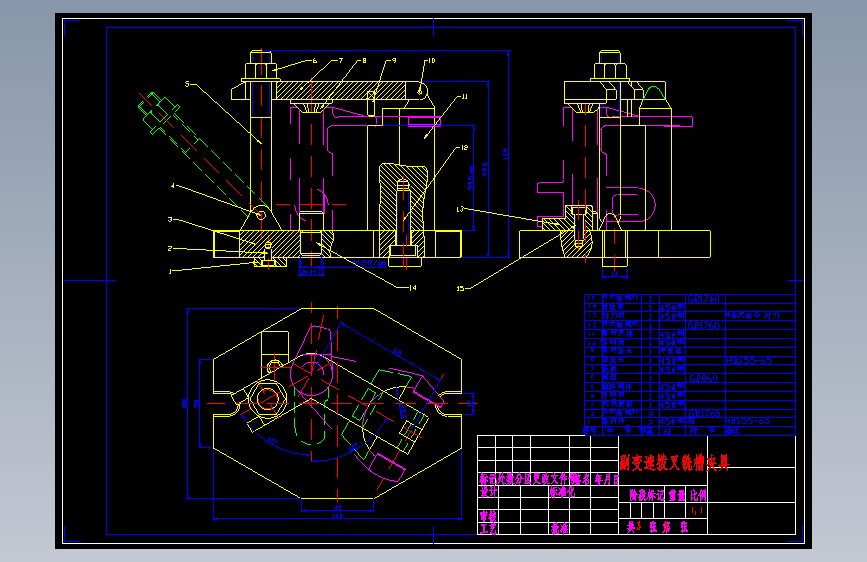

| 1 |  A3-夹具装配图.dwg | 97.16K |

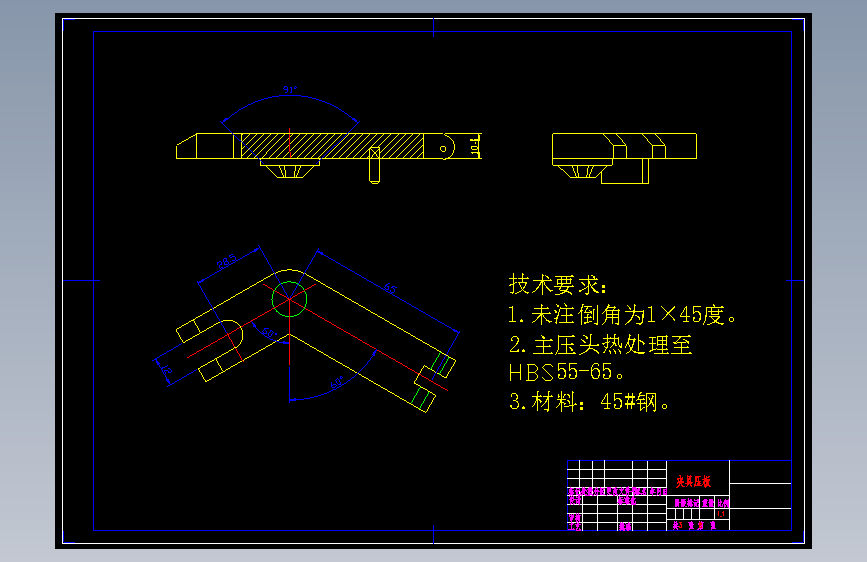

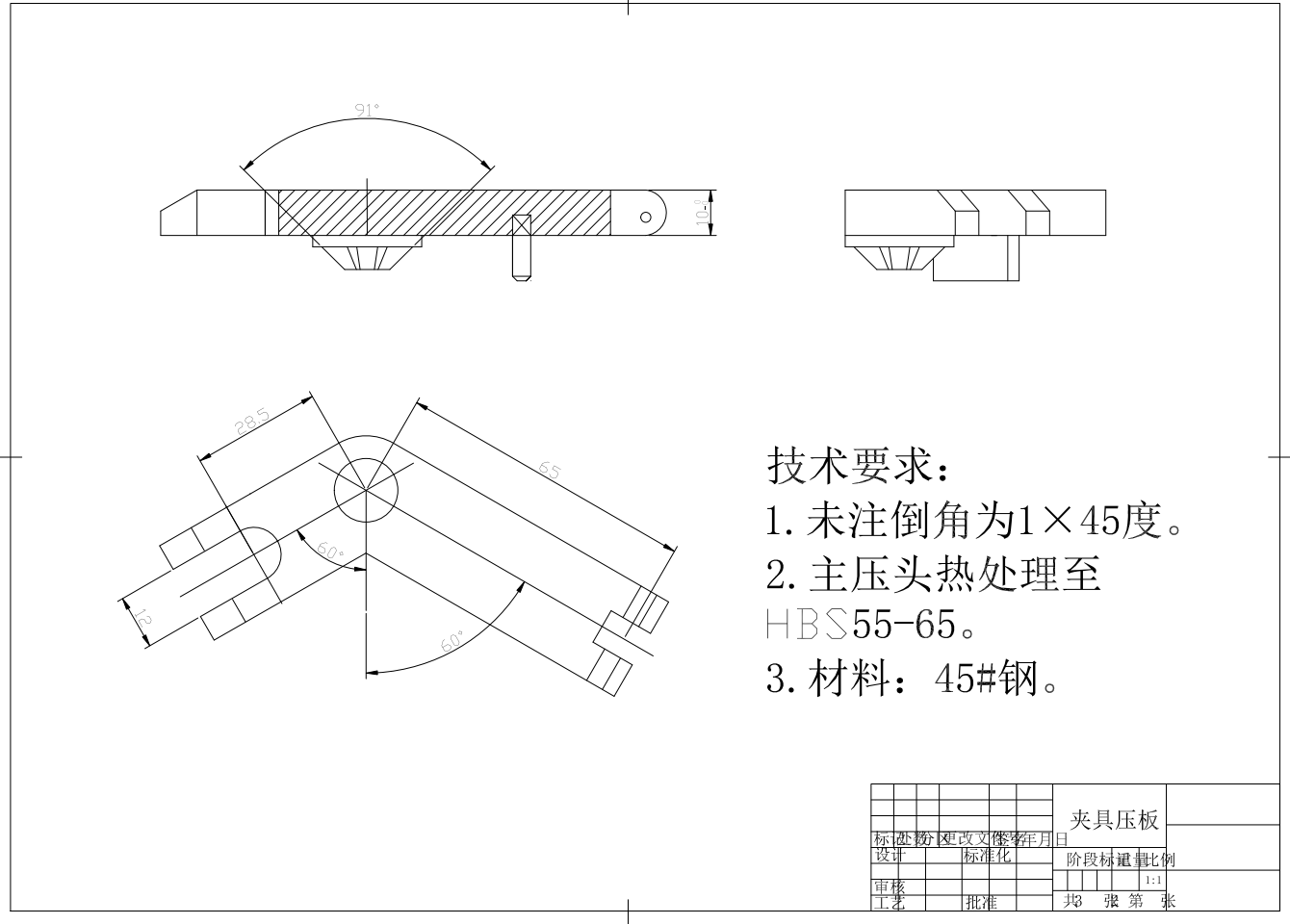

| 2 | A4-夹具压板.dwg | 39.91K |

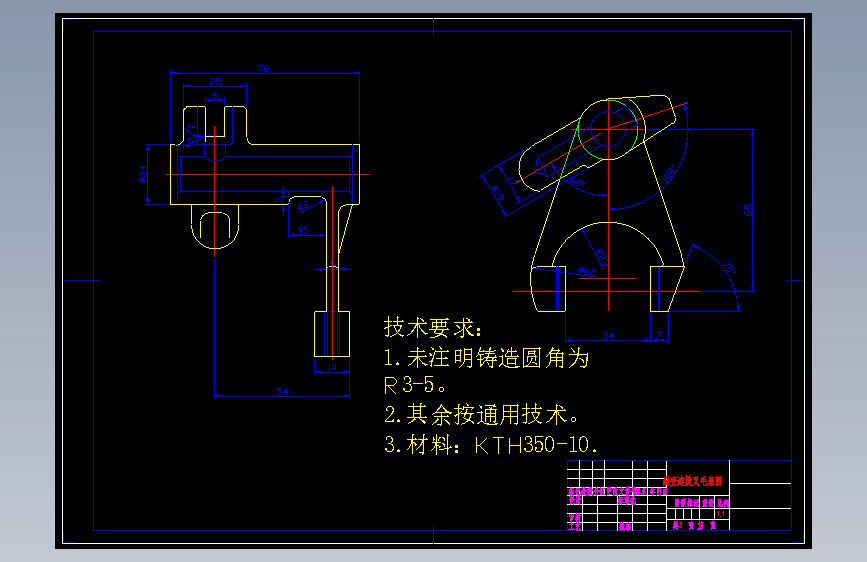

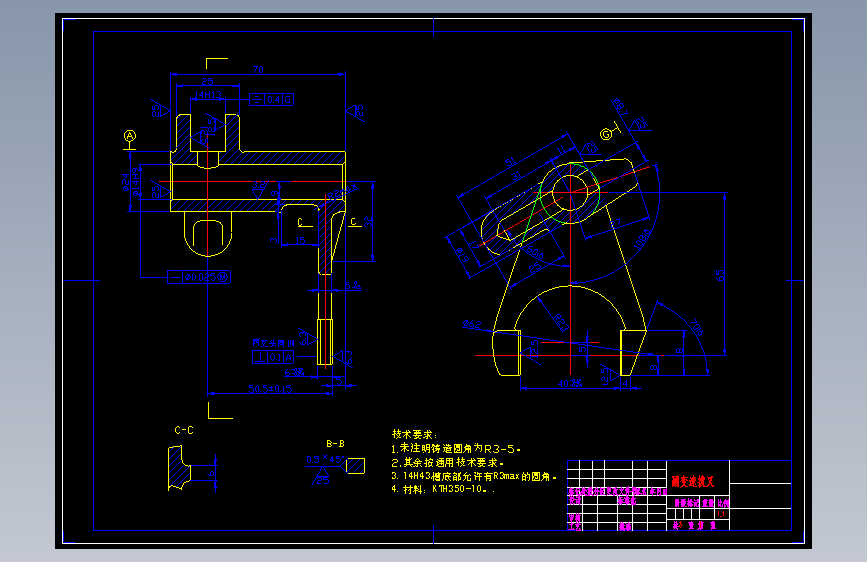

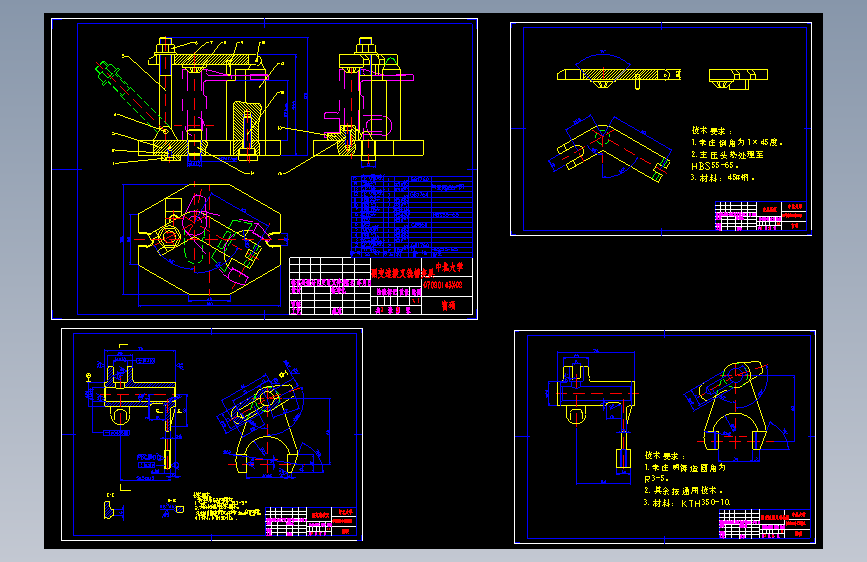

| 3 | A4-毛坯图.dwg | 54.97K |
| 4 | A4-零件图.dwg | 76.19K |
| 5 | ALL-图纸总汇.dwg | 147.88K |
| 6 |  外文原文.pdf | 264.60K |
| 7 |  外文翻译.doc | 122.00K |
| 8 | 封面目录.doc | 32.50K |
| 9 | 工序卡.doc | 371.00K |

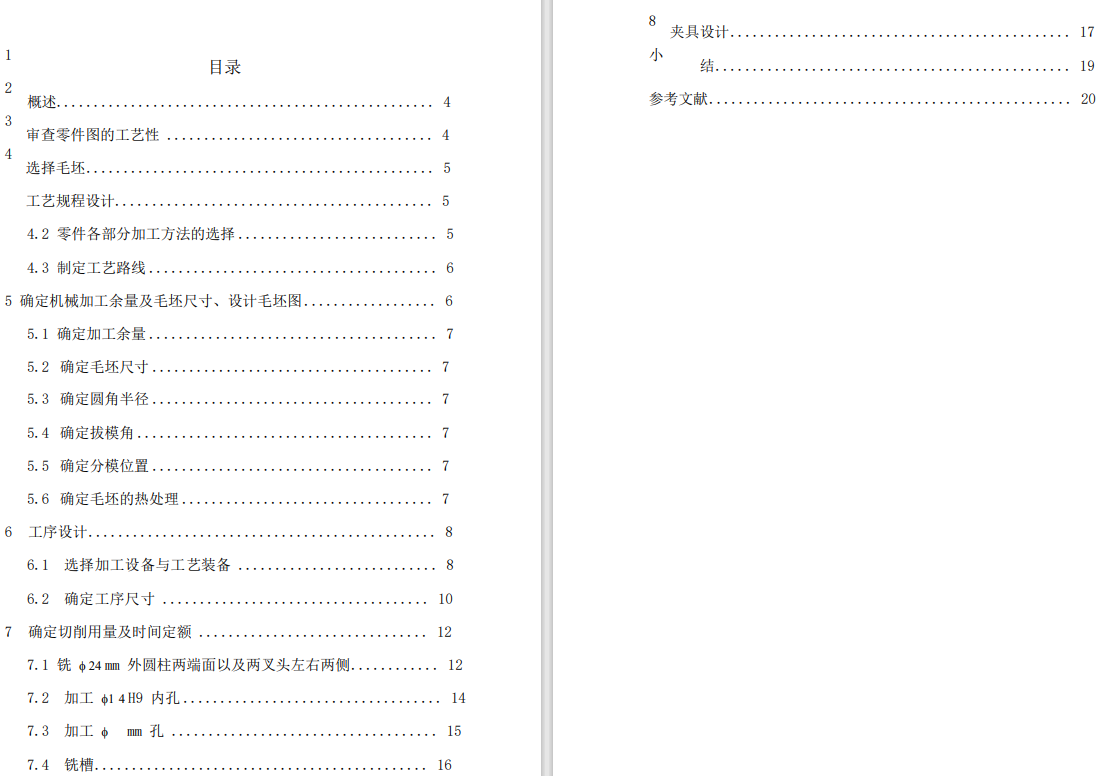

| 10 | 工艺过程卡.doc | 73.00K |
| 11 | 设计说明书正文.doc | 621.00K |
| 12 | 说明书.doc | 1.37M |
