单斗斗提机
图纸描述

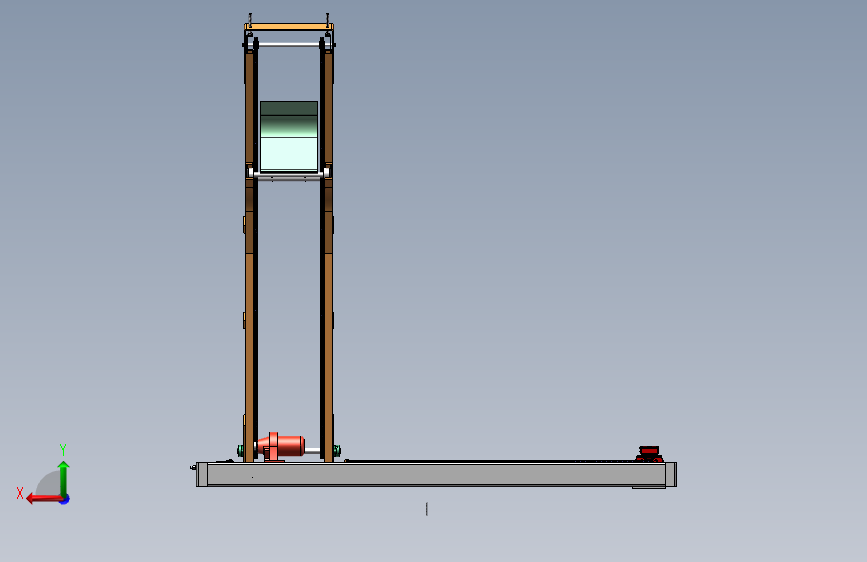

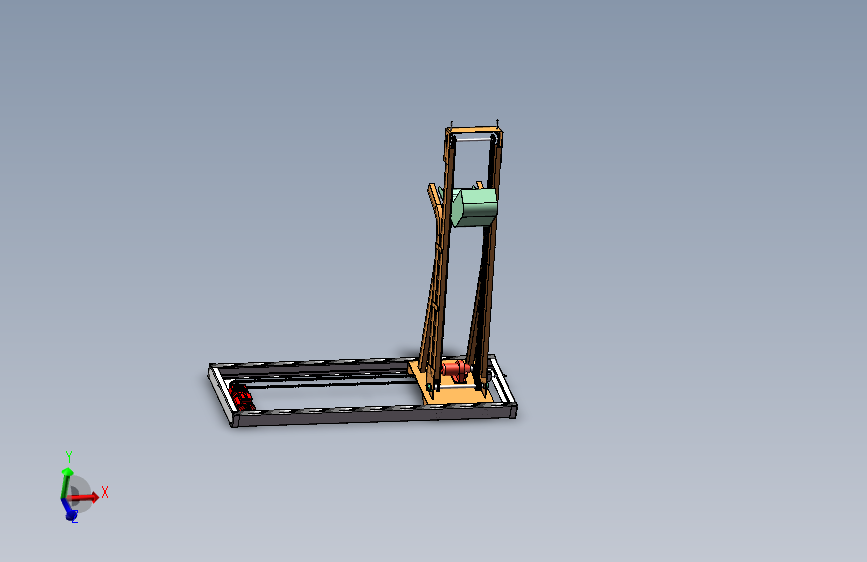

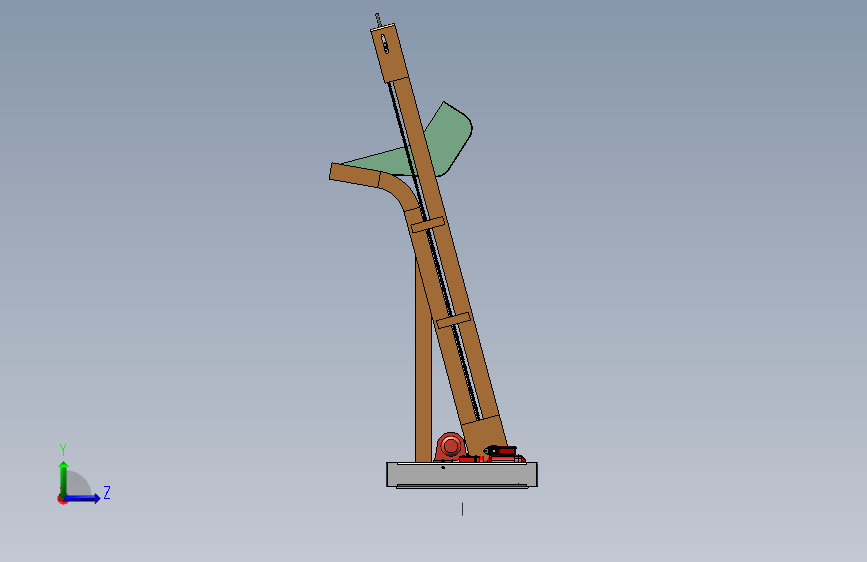

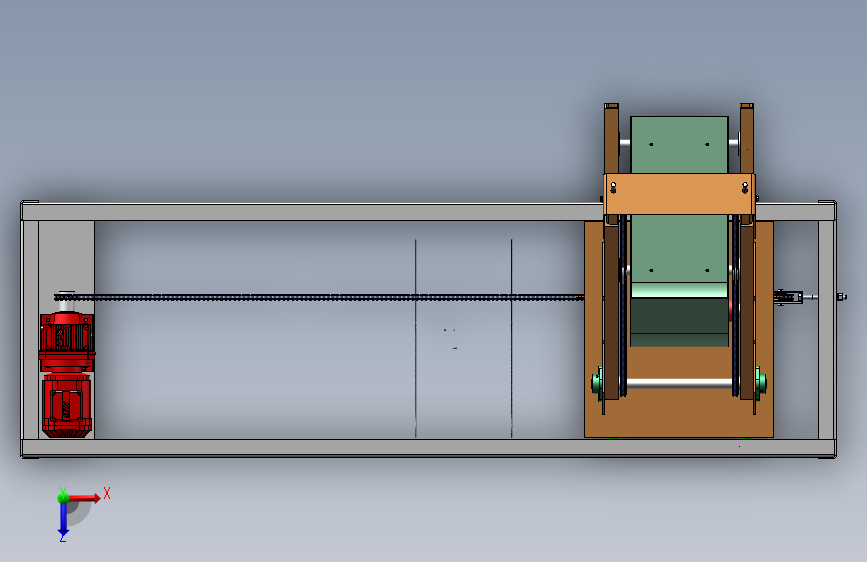

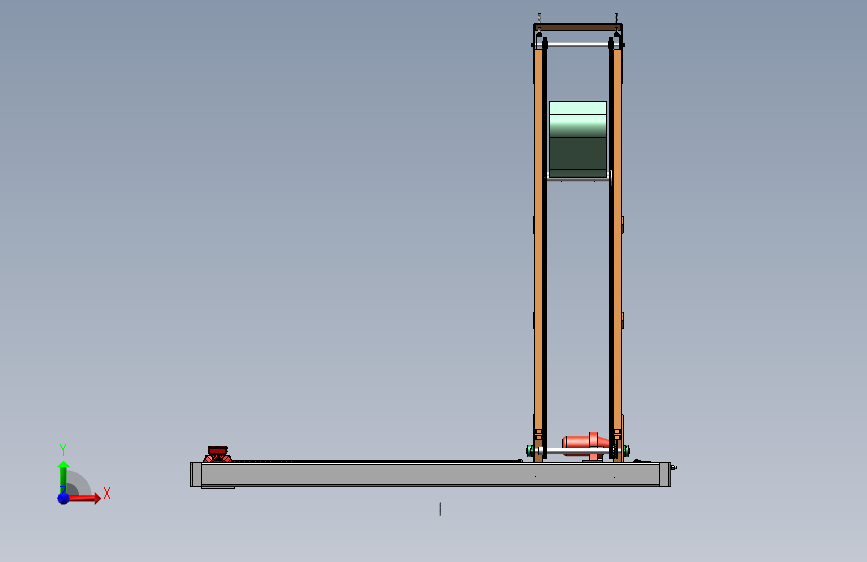

单斗斗提机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小34.1M，共计71个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2012软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要180金币
立即下载 收藏
图纸信息
作者
戈金
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  15-10a.sldprt | 284.00K |
| 2 | BWD0.75-2-1-23-B3.SLDPRT | 295.00K |
| 3 | GB893．2-86[孔用弹性挡圈B型47].SLDPRT | 108.50K |
| 4 | GB894．2-86[轴用弹性挡圈B型20].SLDPRT | 109.00K |
| 5 | GB894．2-86[轴用弹性挡圈B型25].SLDPRT | 110.00K |
| 6 | GB894．2-86[轴用弹性挡圈B型30].SLDPRT | 109.50K |
| 7 | GB／T276-94[深沟球轴承6005].SLDPRT | 560.00K |
| 8 | GB／T276-94[深沟球轴承6006-2Z].SLDPRT | 776.00K |
| 9 | GB／T276-94[深沟球轴承6006].SLDPRT | 588.50K |
| 10 | GB／T276-94[深沟球轴承61804-2Z].SLDPRT | 848.50K |
| 11 | GB／T276-94[深沟球轴承61804].SLDPRT | 625.50K |
| 12 | GB／T41-2000[1型六角螺母C级M16].SLDPRT | 136.00K |
| 13 | GB／T5780-2000[六角头螺栓C级M16×160].SLDPRT | 249.00K |
| 14 | GB／T5781-2000[六角头螺栓全螺纹C级M10×35].SLDPRT | 247.00K |
| 15 | GB／T7810-1995[带菱形座轴承UCFLU205].SLDPRT | 413.50K |
| 16 | GB／T810-1988[小圆螺母M30×1.5].SLDPRT | 154.50K |
| 17 | GB／T93-1987[标准型弹性垫圈装配16×4．1].SLDPRT | 80.00K |
| 18 | GB／T97．2-1985[平垫圈倒角型A级16×3].SLDPRT | 84.50K |
| 19 | R57DRE90M4TH_M1_270°.SLDPRT | 758.50K |
| 20 | splitpins.sldprt | 405.00K |
| 21 | wesherswithballfacegb.sldprt | 327.50K |
| 22 | 上升张紧轮组安装座.SLDPRT | 229.50K |
| 23 |  上升总装.SLDASM | 6.54M |
| 24 | 上升机架.SLDASM | 180.00K |
| 25 | 上升机架安装座.SLDASM | 124.50K |
| 26 | 上升机架底板.SLDPRT | 97.00K |
| 27 | 上轴组件.SLDASM | 1.27M |
| 28 | 下轴组件.SLDASM | 703.00K |
| 29 | 主动链轮A.SLDPRT | 313.50K |
| 30 | 主动链轮B.SLDPRT | 560.00K |
| 31 | 从动组件.SLDASM | 423.00K |
| 32 | 从动轮组件.SLDASM | 406.00K |
| 33 | 从动轴.SLDPRT | 168.50K |
| 34 | 从动链轮.SLDPRT | 329.50K |
| 35 | 加强筋.sldprt | 116.00K |
| 36 | 升降动力轴.SLDPRT | 150.50K |
| 37 | 可调链轮.SLDASM | 902.00K |
| 38 | 导轨.SLDPRT | 101.50K |
| 39 | 导轨机架A.SLDPRT | 324.50K |
| 40 | 导轨机架B.SLDPRT | 322.00K |
| 41 | 总装.SLDASM | 10.41M |
| 42 | 折弯拉杆.SLDPRT | 187.00K |
| 43 | 折弯板A.SLDPRT | 150.00K |
| 44 | 折弯板B.SLDPRT | 211.00K |
| 45 | 拉杆组件.SLDASM | 103.00K |
| 46 | 斗.SLDASM | 193.50K |
| 47 | 斗上轴.SLDPRT | 194.00K |
| 48 | 斗下轴.SLDPRT | 193.50K |
| 49 | 斗侧板.SLDPRT | 123.50K |
| 50 | 斗底板.SLDPRT | 214.00K |
| 51 | 料斗滚轮.SLDPRT | 133.00K |
| 52 | 水平主动链轮.SLDPRT | 329.50K |
| 53 | 水平底座.SLDASM | 141.00K |
| 54 | 水平电机座.SLDPRT | 152.00K |
| 55 | 滚轮轴固定板.sldprt | 119.00K |
| 56 | 电机链轮.SLDPRT | 330.50K |
| 57 | 端盖板.SLDPRT | 151.00K |
| 58 | 自制垫圈.SLDPRT | 99.00K |
| 59 | 自制螺杆.SLDPRT | 114.50K |
| 60 | 行走轮.SLDPRT | 225.00K |
| 61 | 行走轮组.SLDASM | 742.50K |
| 62 | 行走轮轴.SLDPRT | 148.00K |
| 63 | 轴套.SLDPRT | 92.00K |
| 64 | 铰链板.SLDPRT | 113.50K |
| 65 | 铰链法兰.SLDPRT | 142.00K |
| 66 | 链条10A--2570.SLDPRT | 11.21M |
| 67 | 链条10A-15-260.SLDPRT | 1.35M |
| 68 | 链轮固定座.SLDASM | 130.00K |
| 69 | 链轮固定座板1.SLDPRT | 98.00K |
| 70 | 链轮固定座板2.SLDPRT | 97.00K |
| 71 | 链轮轴.SLDPRT | 107.00K |
