三轴数控工作台运动机构设计CAD+说明书
图纸描述

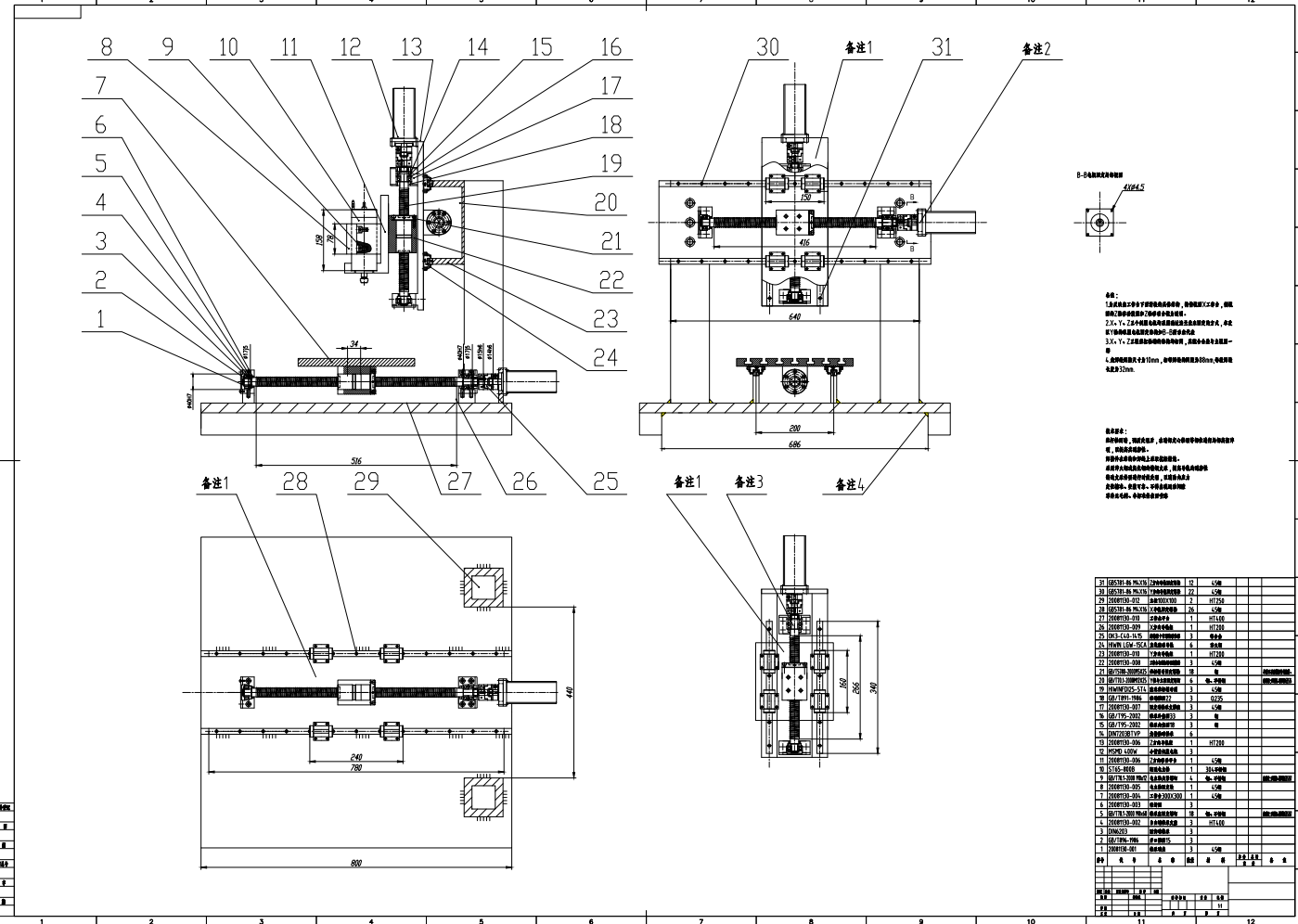

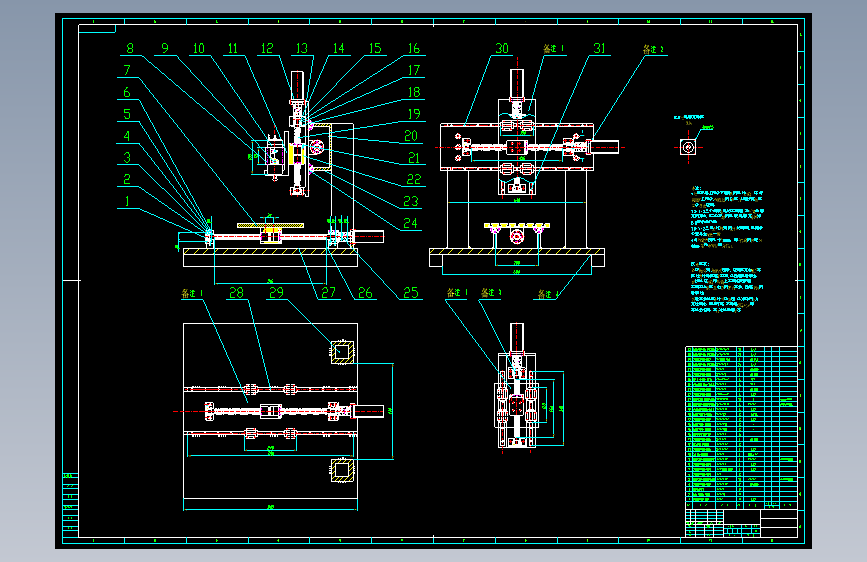

三轴数控工作台运动机构设计CAD+说明书图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小2.13M，共计14个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2013软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
WX_202923
已分享: 份作品
文件列表

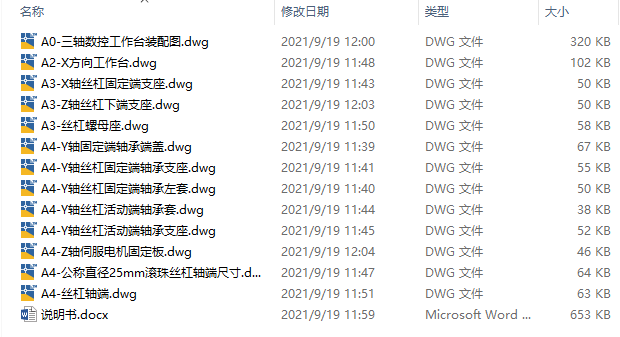

| # | 文件名称 | 大小 |
|---|---|---|

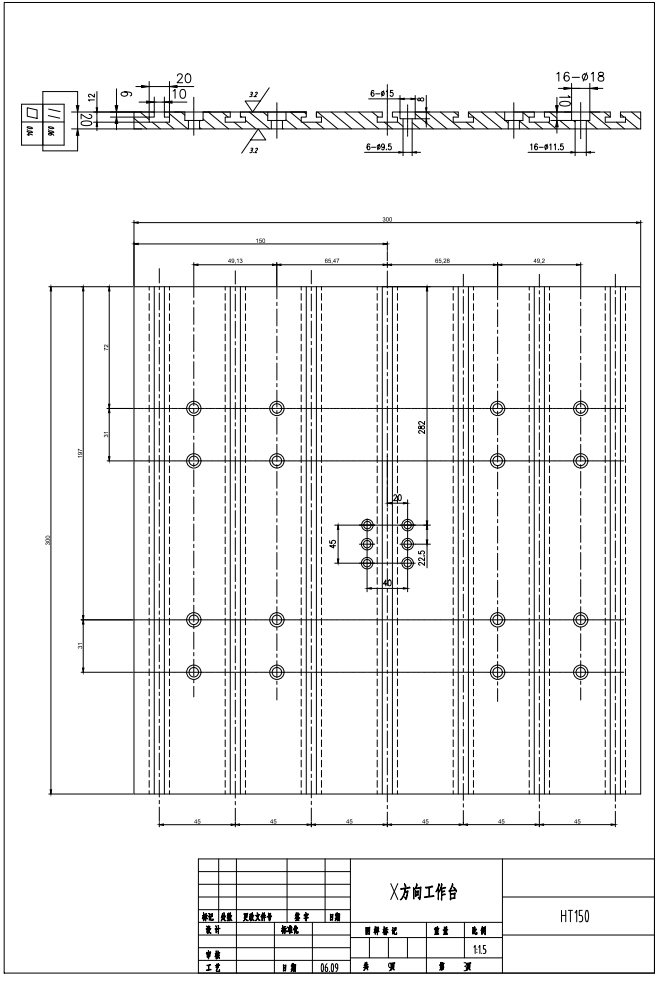

| 1 |  A0-三轴数控工作台装配图.dwg | 319.20K |

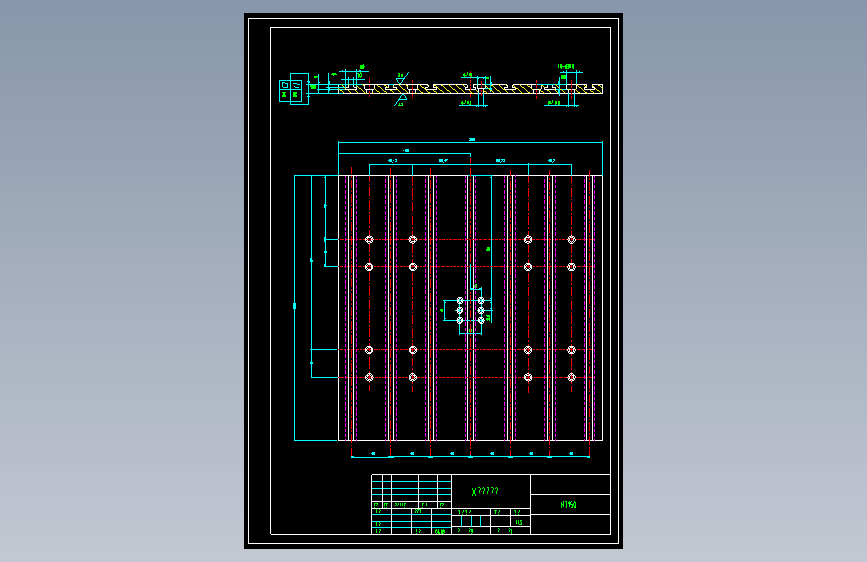

| 2 | A2-X方向工作台.dwg | 101.18K |
| 3 | A3-X轴丝杠固定端支座.dwg | 49.10K |
| 4 | A3-Z轴丝杠下端支座.dwg | 49.56K |

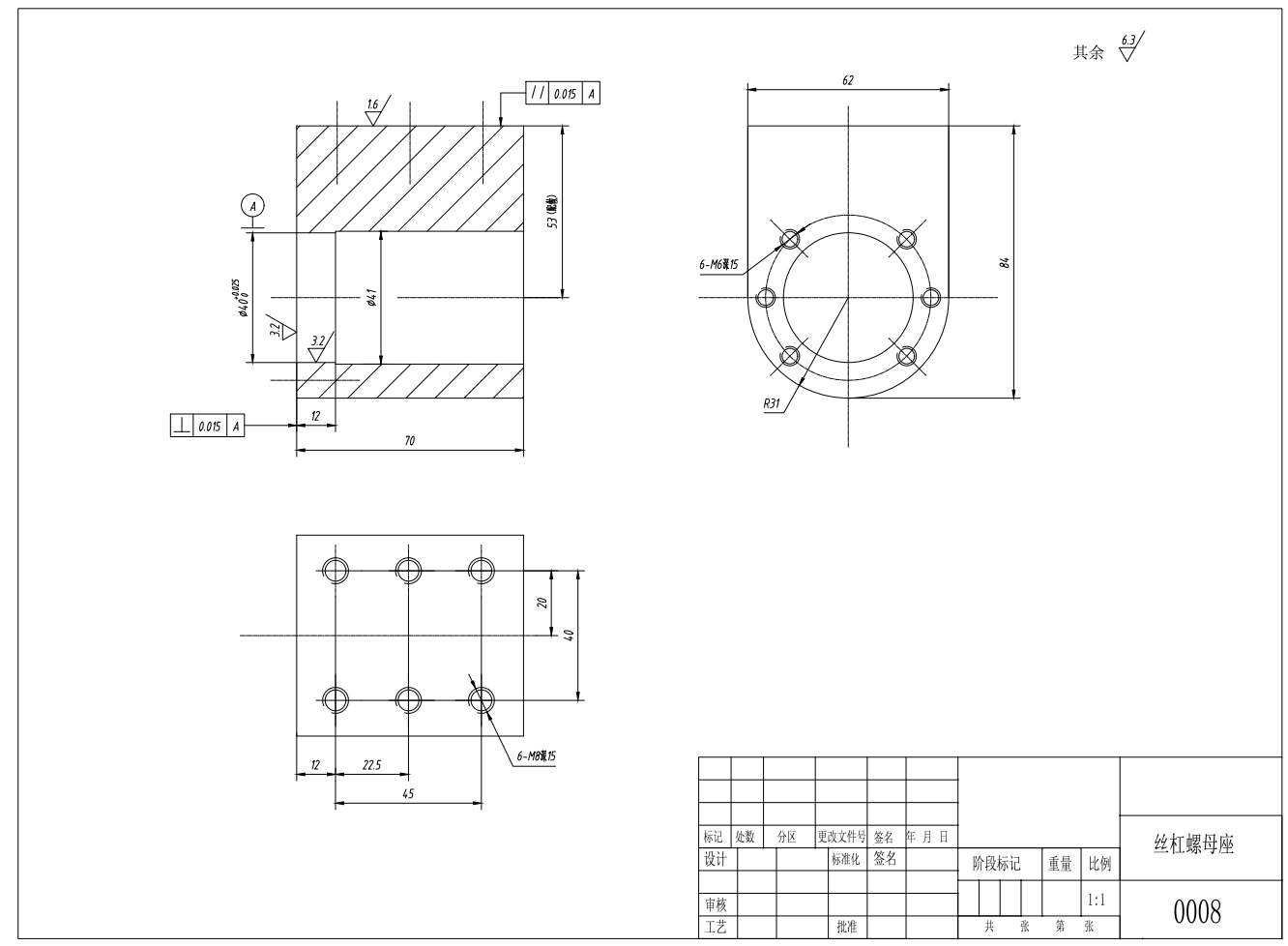

| 5 | A3-丝杠螺母座.dwg | 57.04K |
| 6 | A4-Y轴丝杠固定端轴承左套.dwg | 49.78K |
| 7 | A4-Y轴丝杠固定端轴承支座.dwg | 54.58K |
| 8 | A4-Y轴丝杠活动端轴承套.dwg | 37.99K |
| 9 | A4-Y轴丝杠活动端轴承支座.dwg | 51.85K |

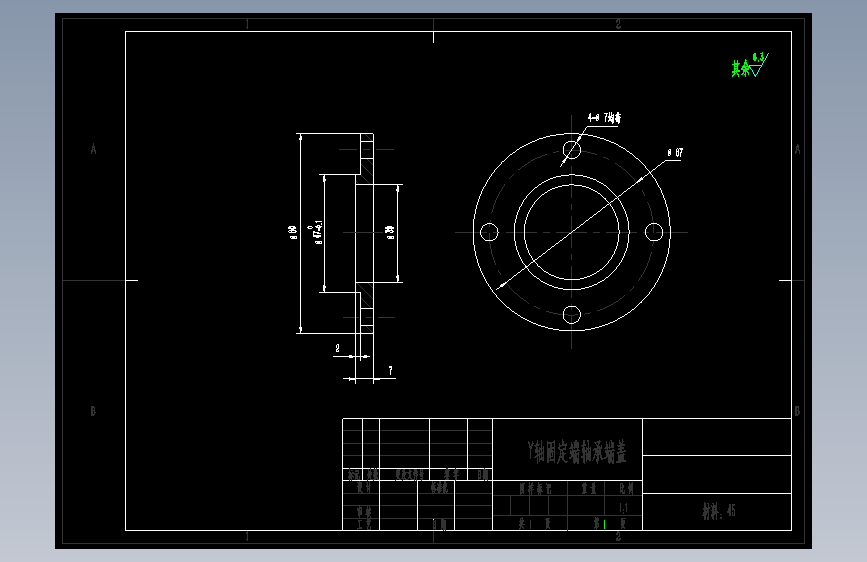

| 10 | A4-Y轴固定端轴承端盖.dwg | 66.28K |
| 11 | A4-Z轴伺服电机固定板.dwg | 45.21K |

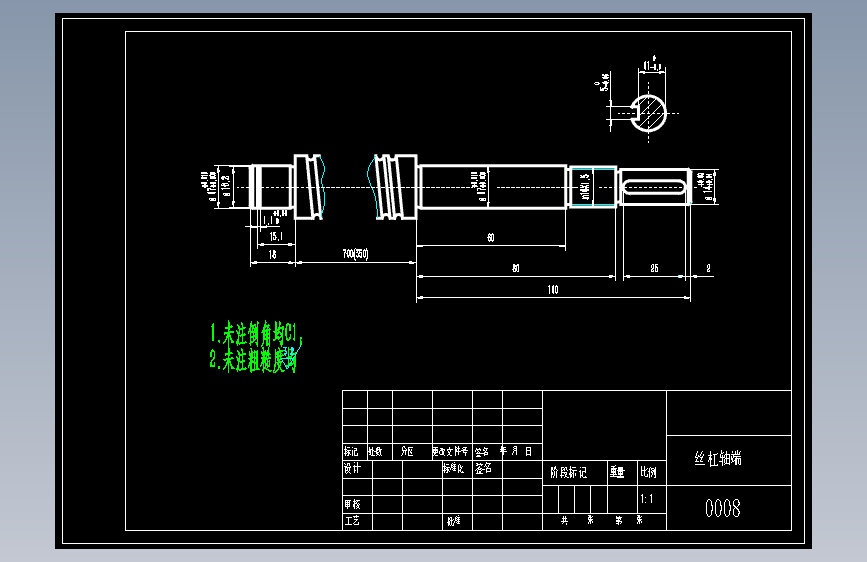

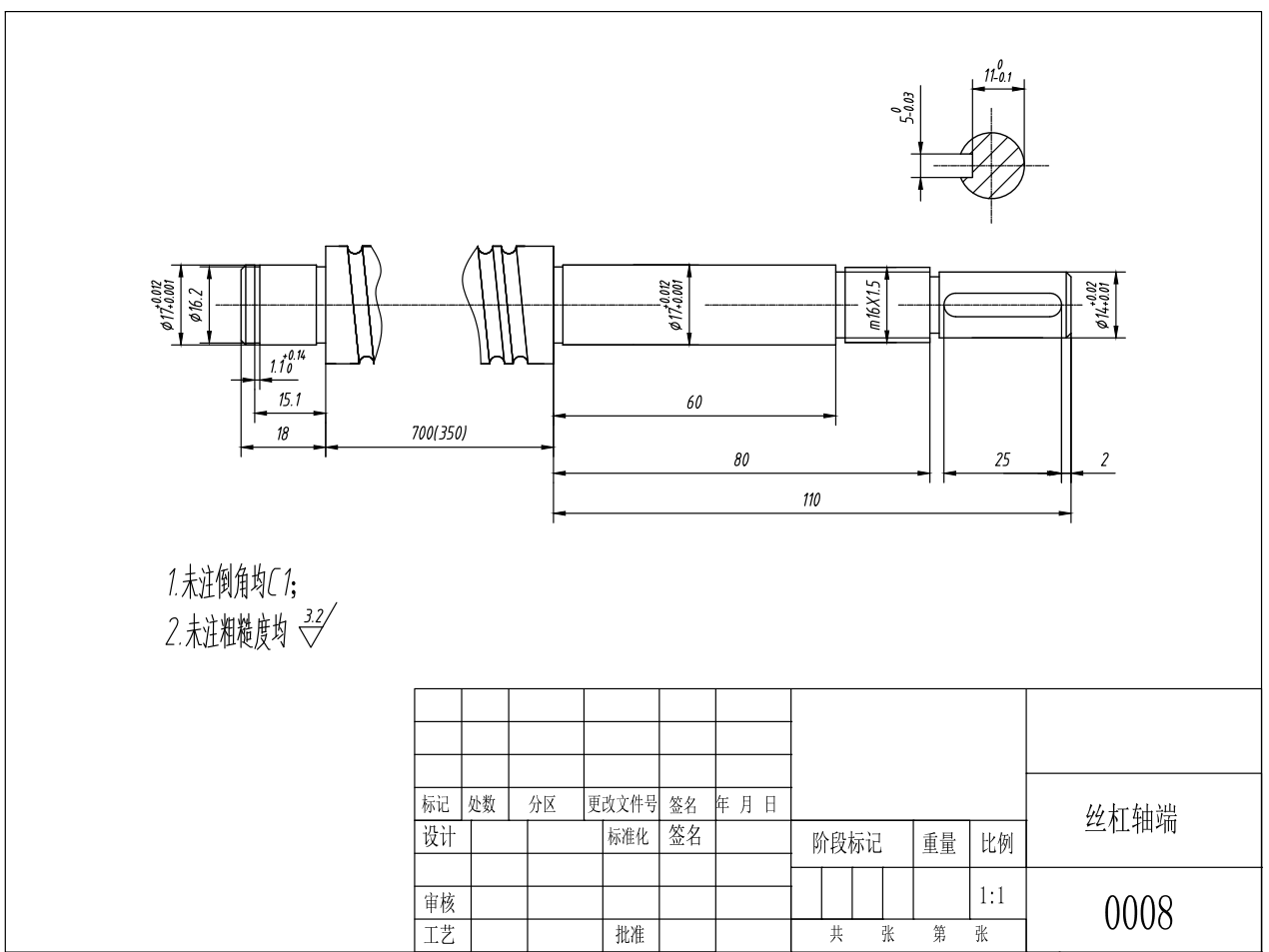

| 12 | A4-丝杠轴端.dwg | 62.54K |

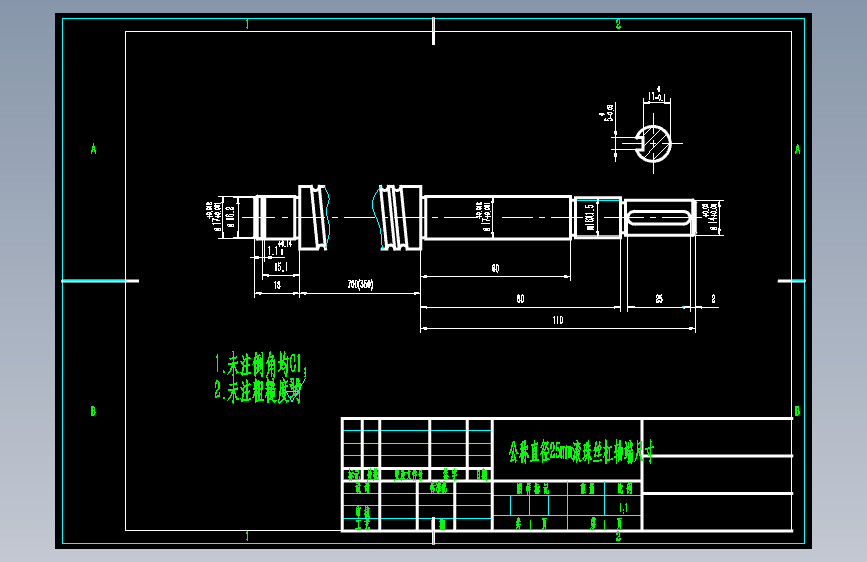

| 13 | A4-公称直径25mm滚珠丝杠轴端尺寸.dwg | 63.40K |

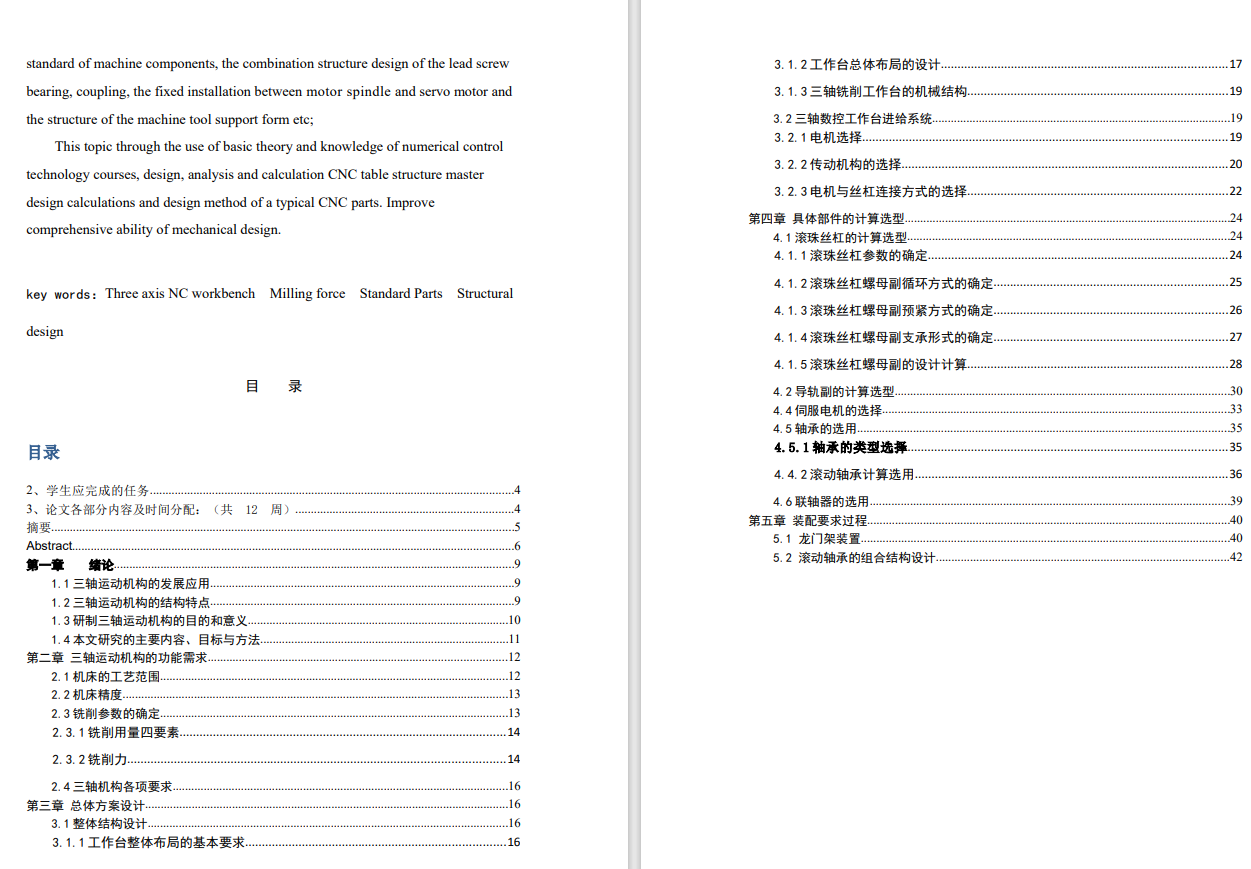

| 14 |  说明书.docx | 652.60K |
