基于麦克纳姆轮的车底检查机器人机械系统设计CAD
图纸描述

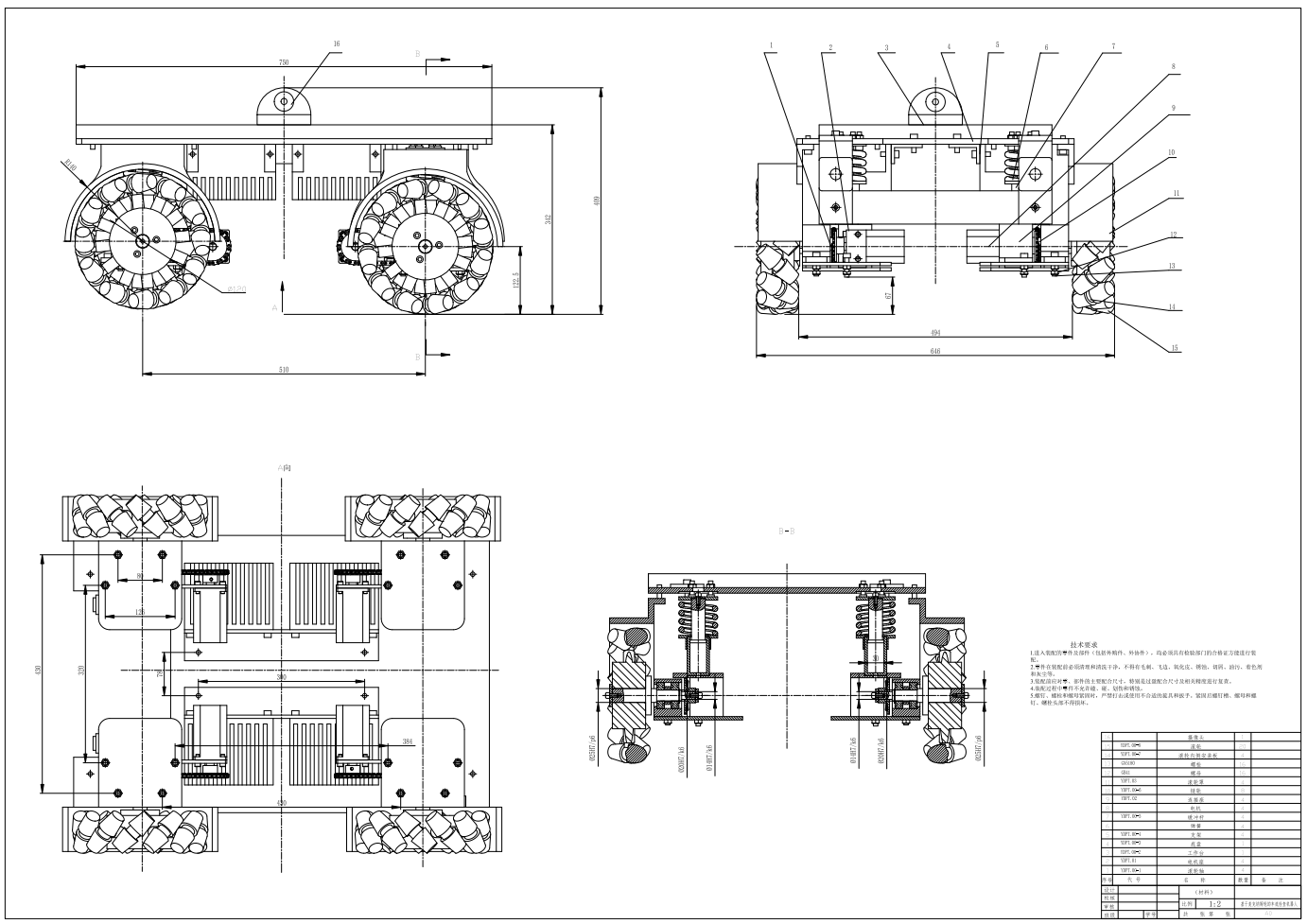

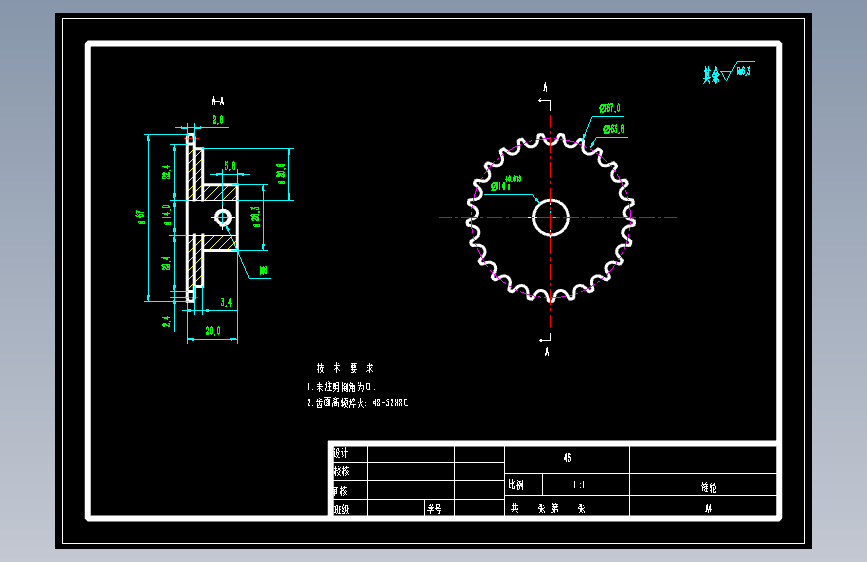

基于麦克纳姆轮的车底检查机器人机械系统设计CAD图纸下载，该图纸类型属于机械设备、自动化设备图纸，图纸大小1.3M，共计9个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2010软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
WhimsicalWizard
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

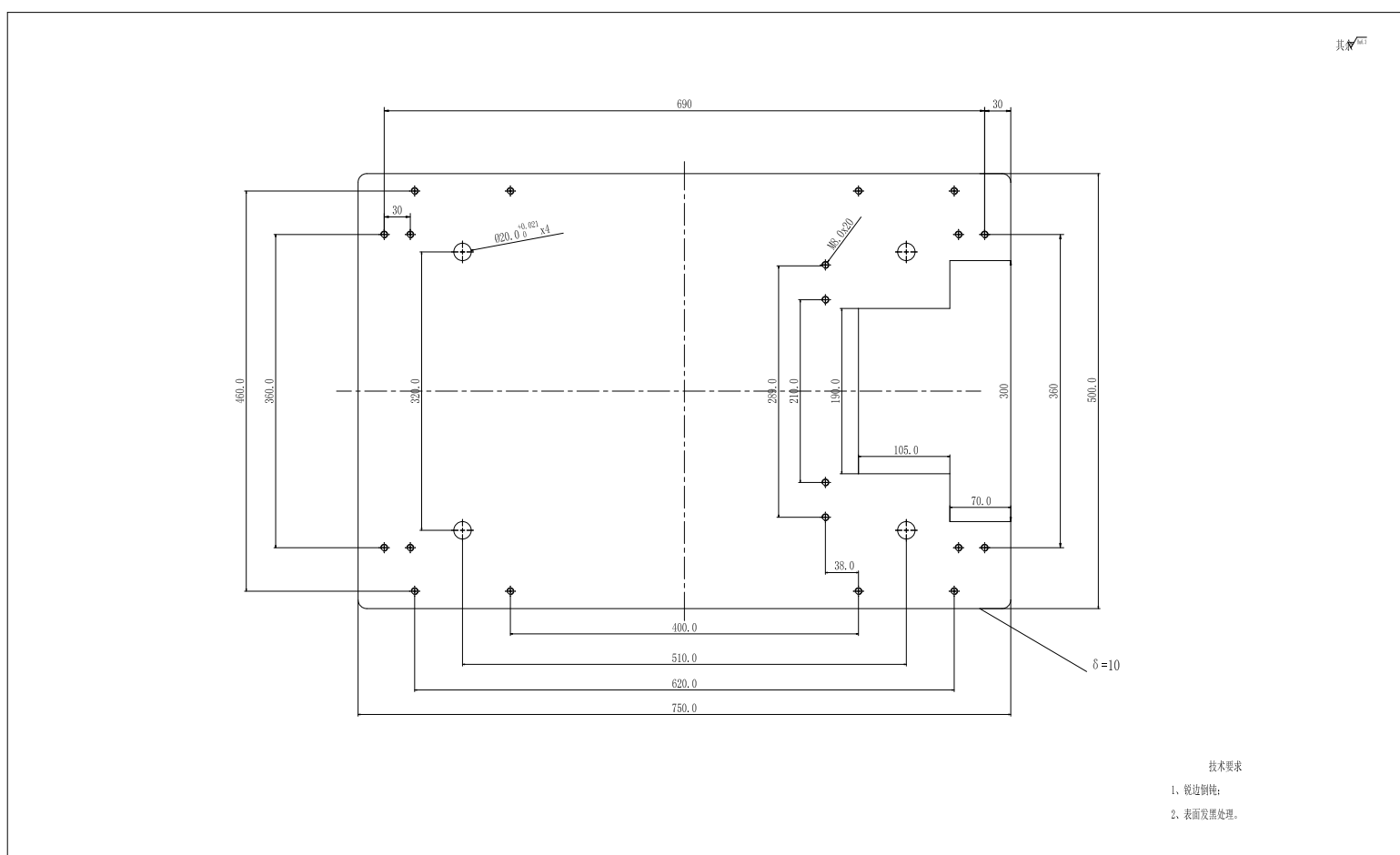

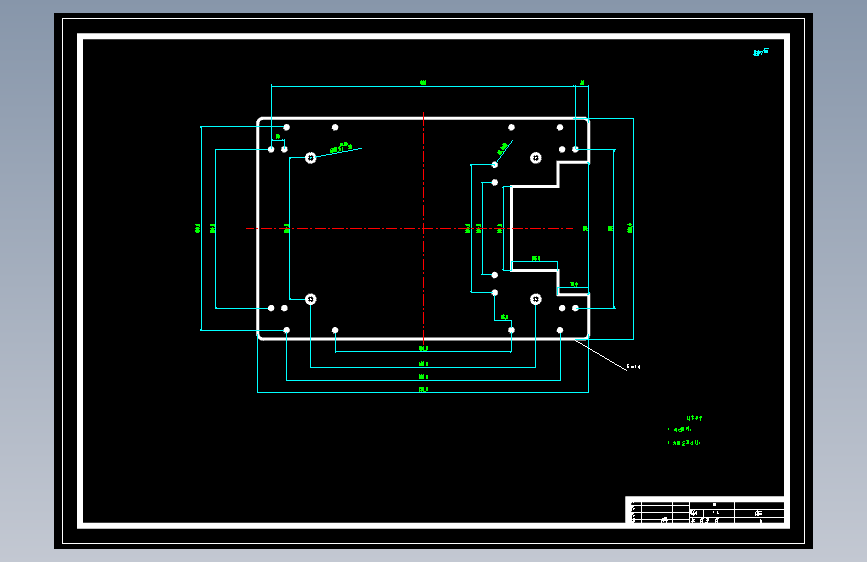

| 1 |  底盘A1.DWG | 106.95K |
| 2 | 横梁A3.DWG | 72.28K |
| 3 | 滚轮A4.DWG | 73.77K |

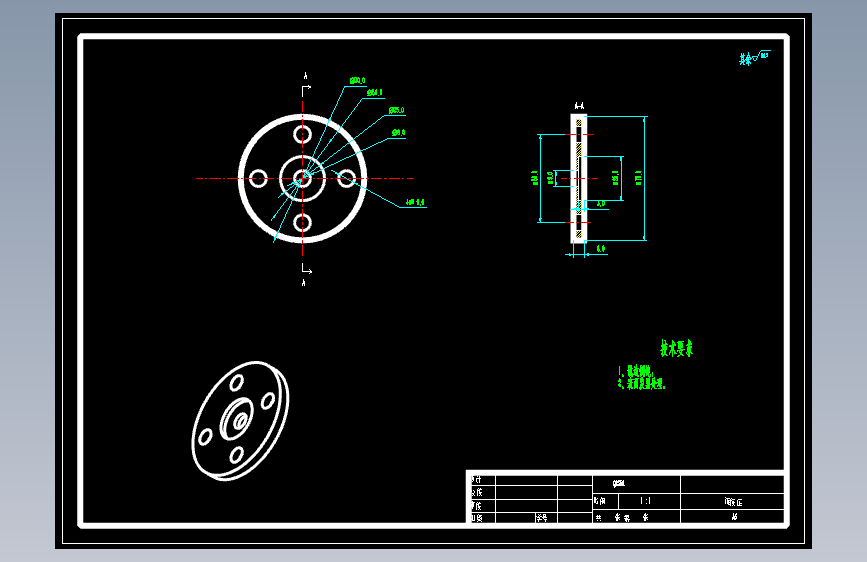

| 4 | 滚轮罩A1.DWG | 83.74K |

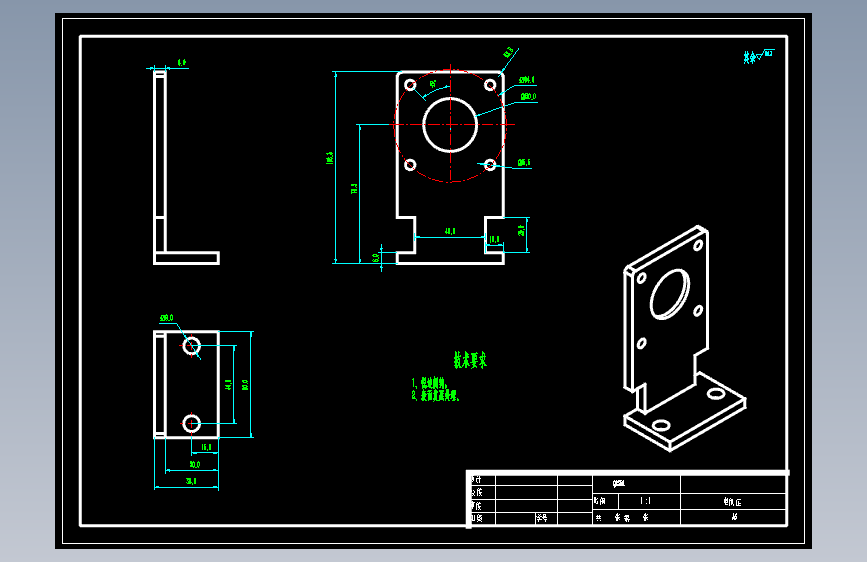

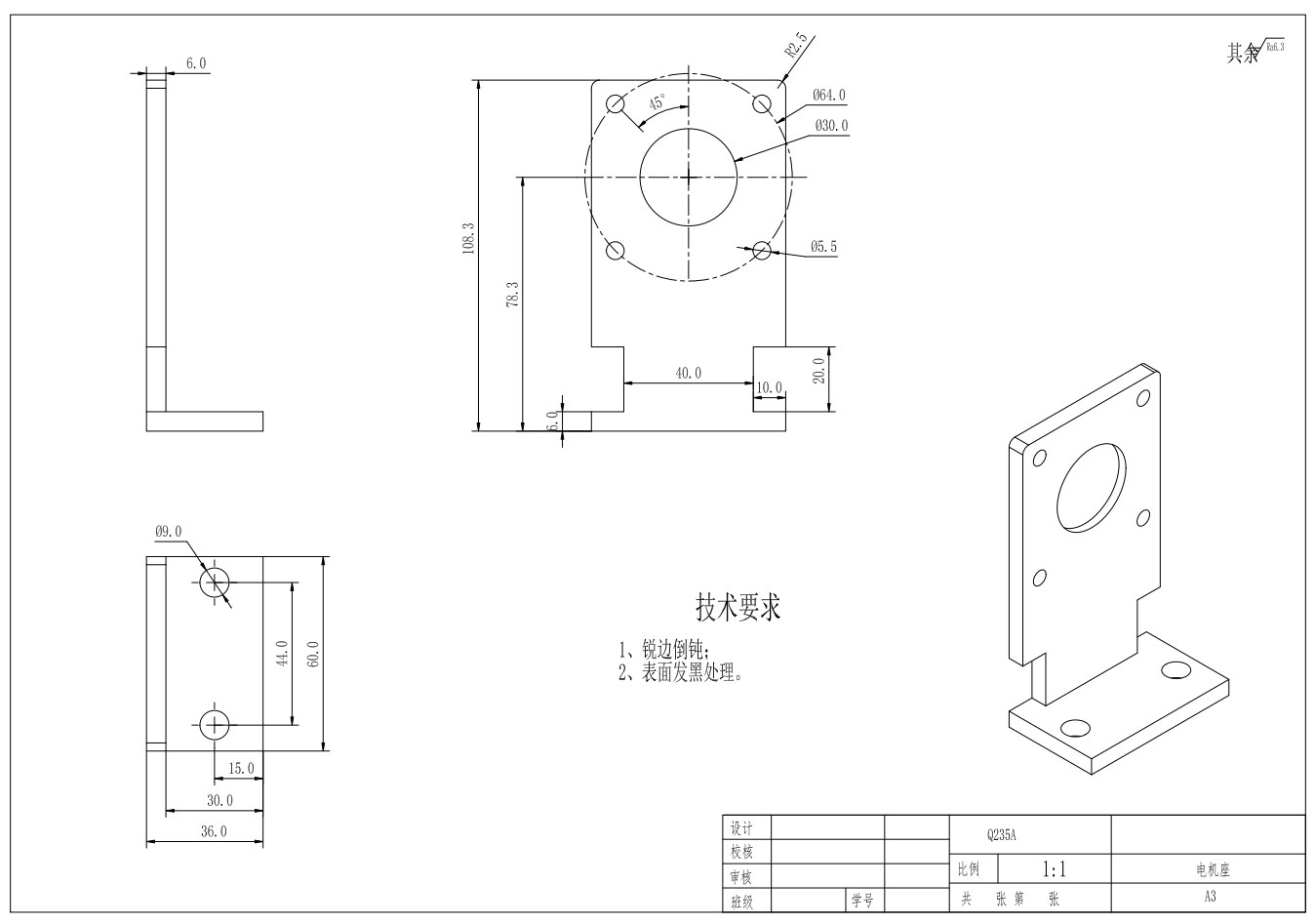

| 5 | 电机座A3.DWG | 87.72K |
| 6 | 缓冲杆A4.DWG | 74.08K |

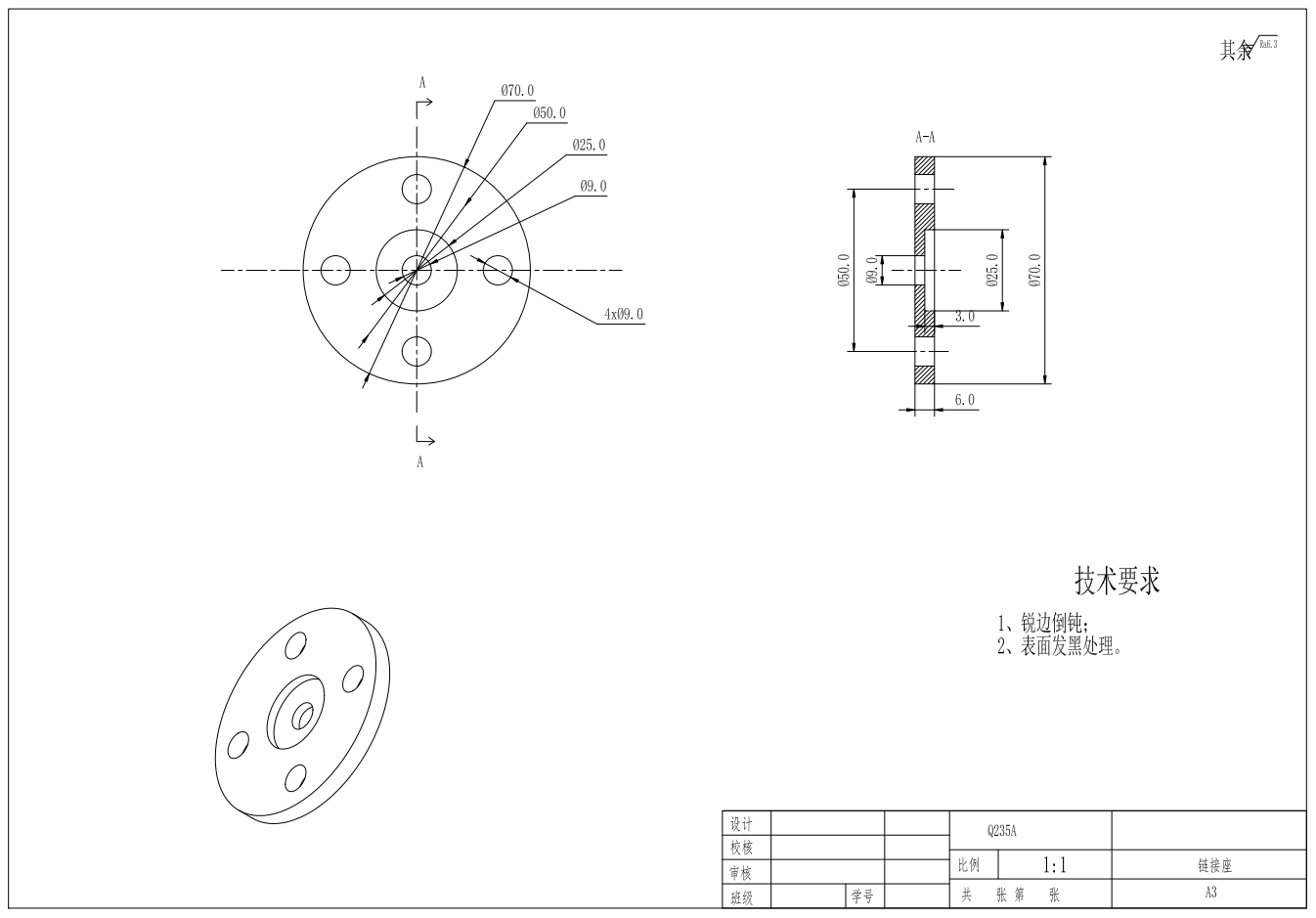

| 7 | 链接座A3.DWG | 86.31K |

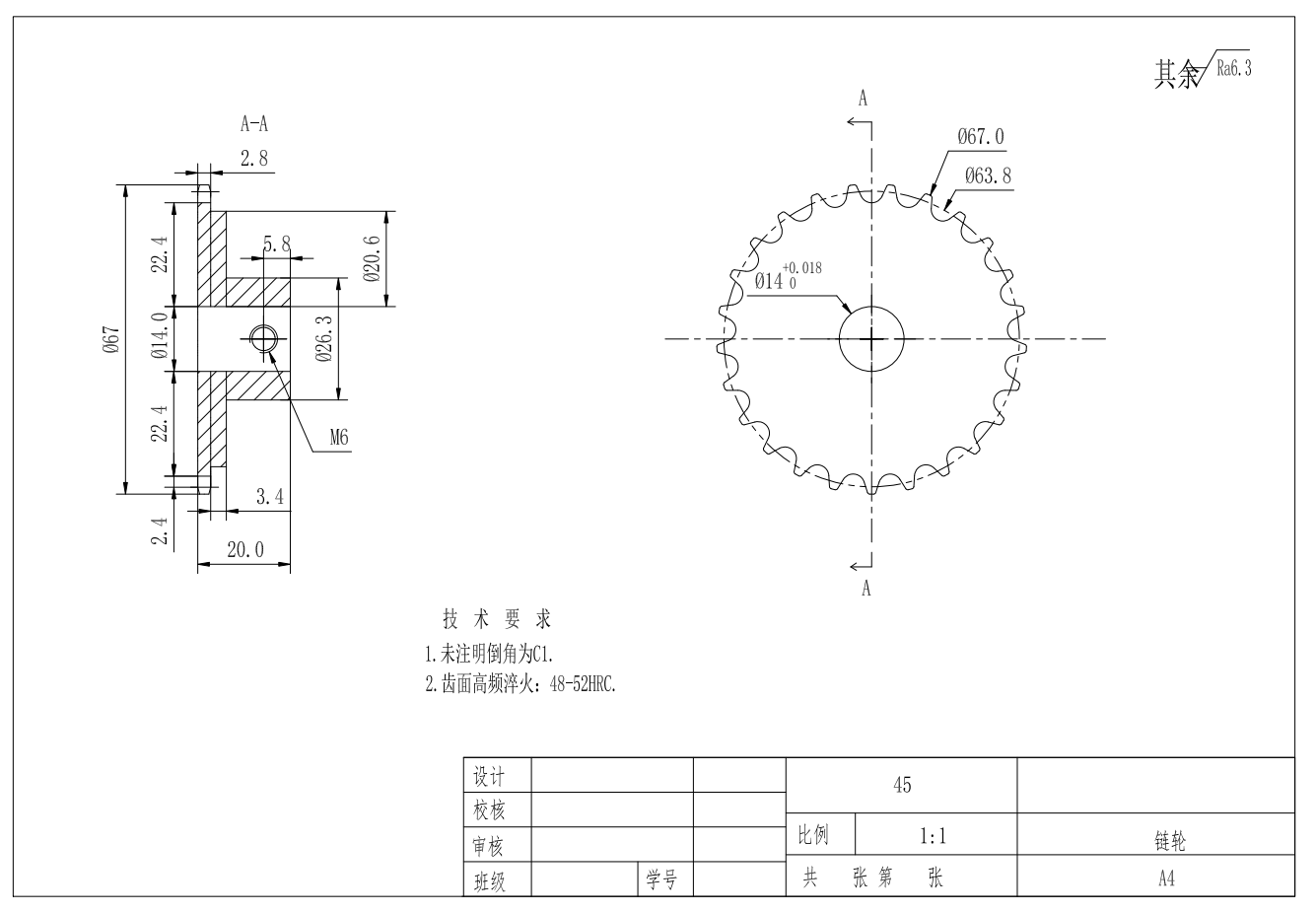

| 8 | 链轮A4.DWG | 91.47K |

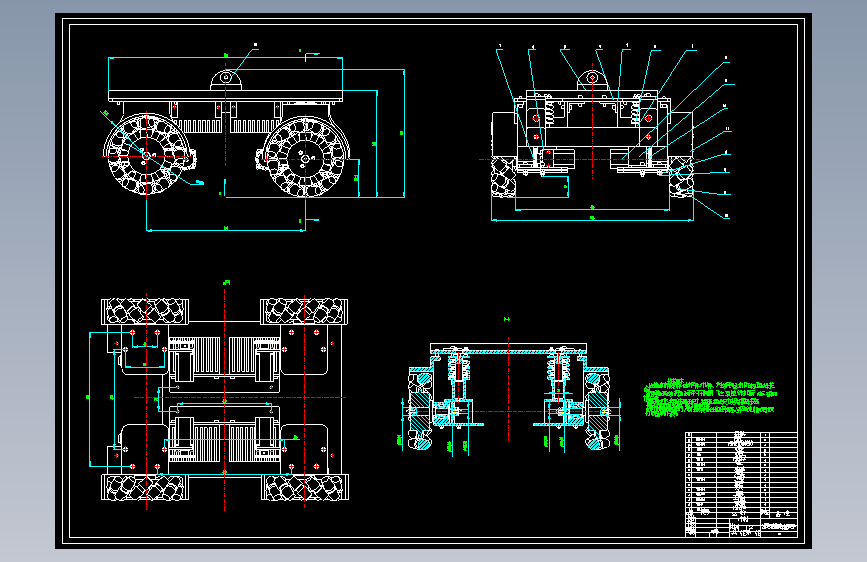

| 9 | 麦克纳姆轮机器人A0图.dwg | 552.84K |
