葵花饼脱粒葵花脱粒机三维SW+CAD+说明书
图纸描述

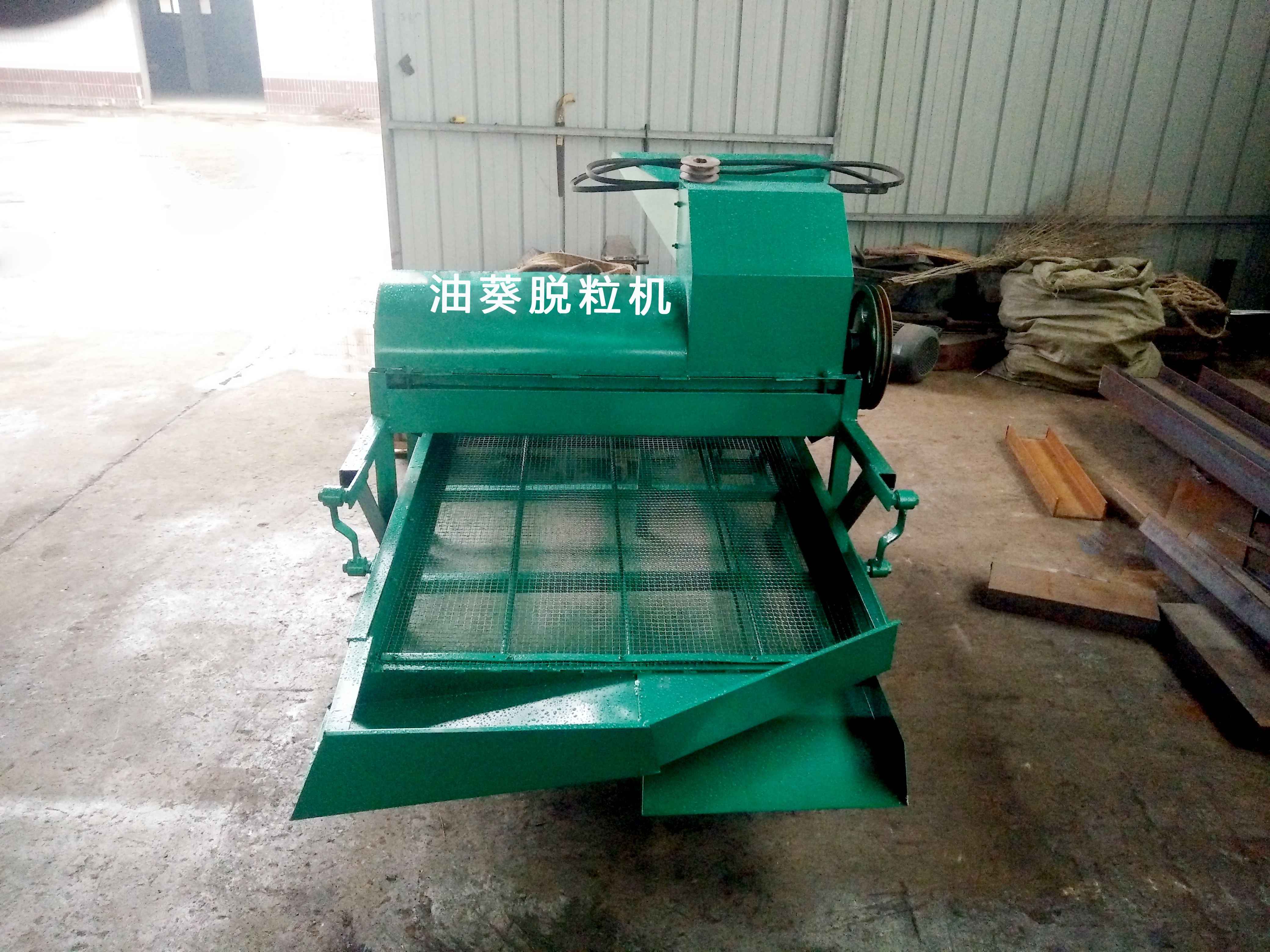

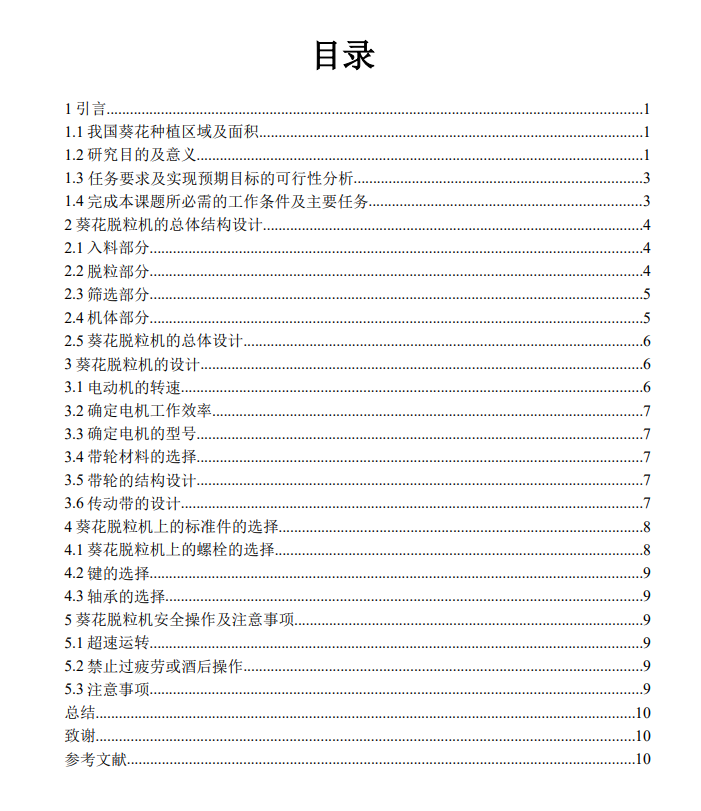

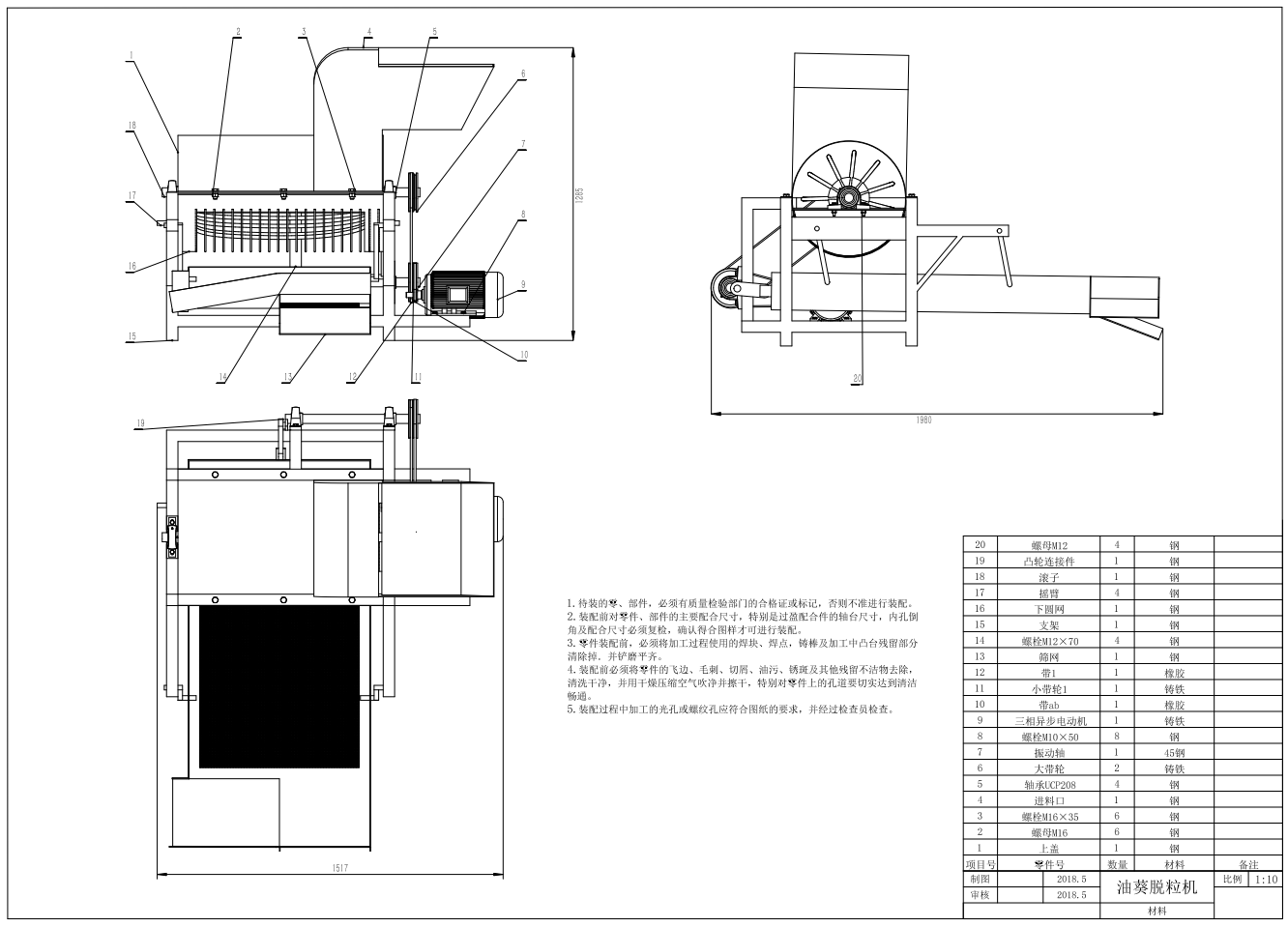

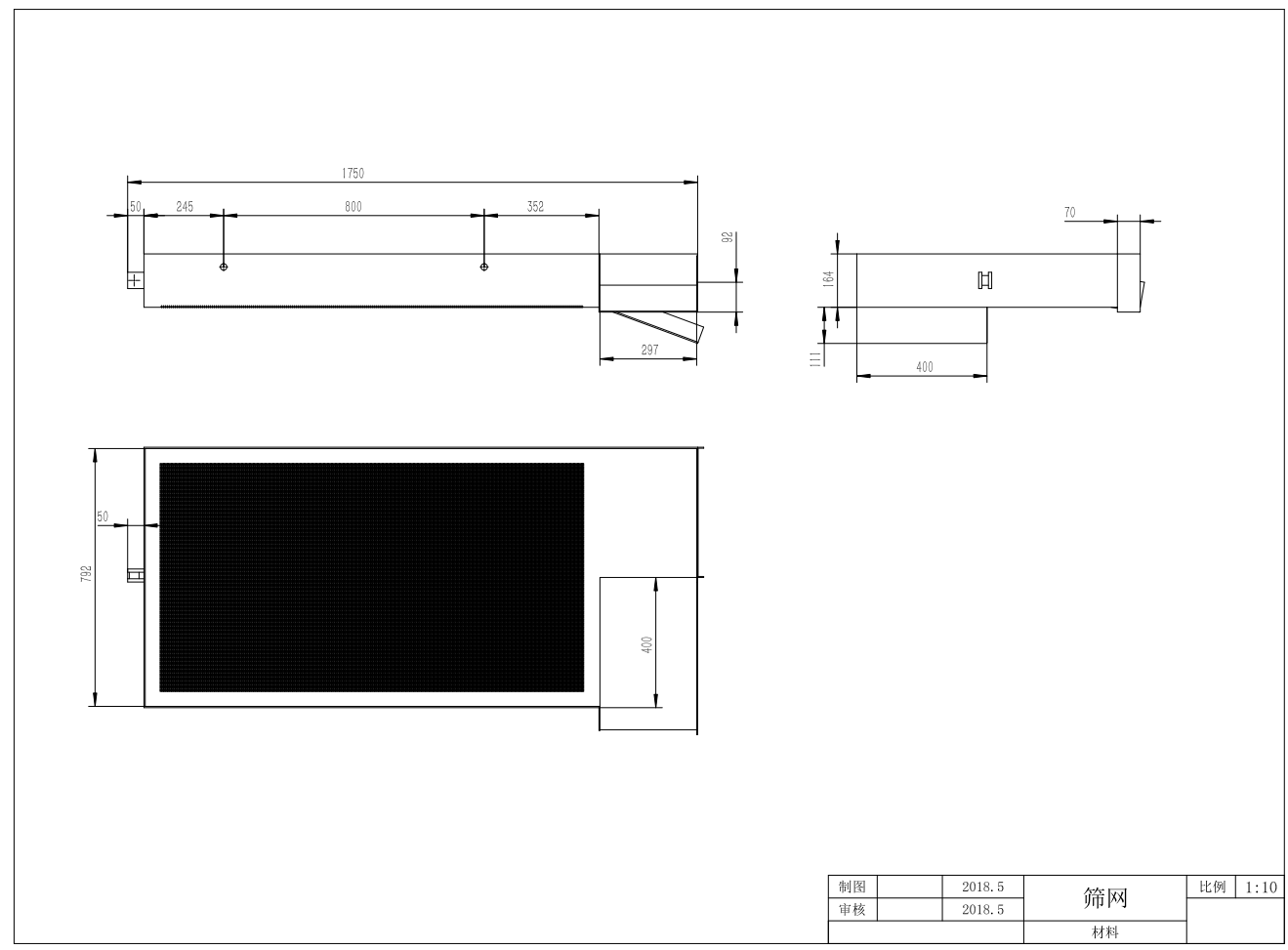

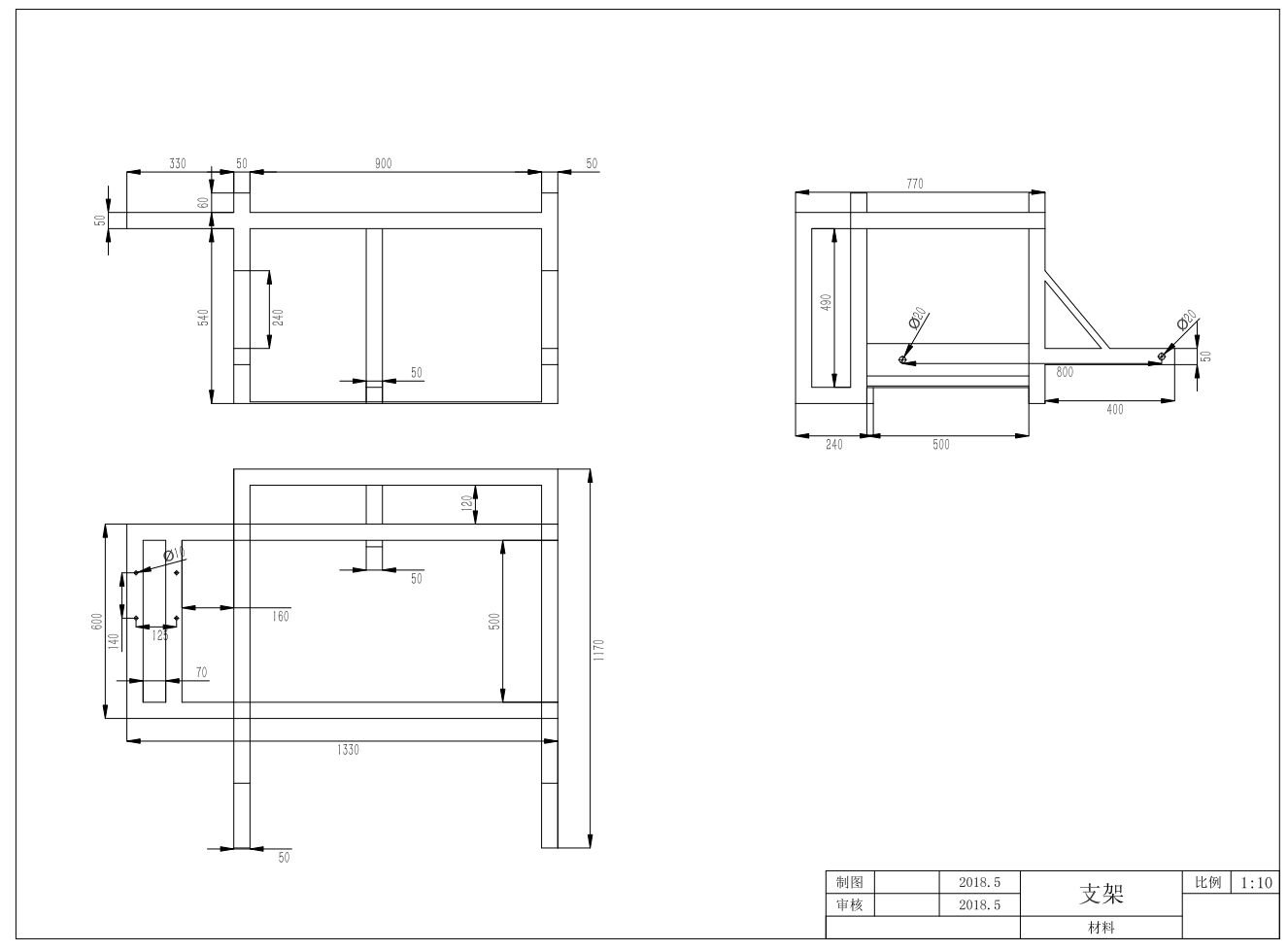

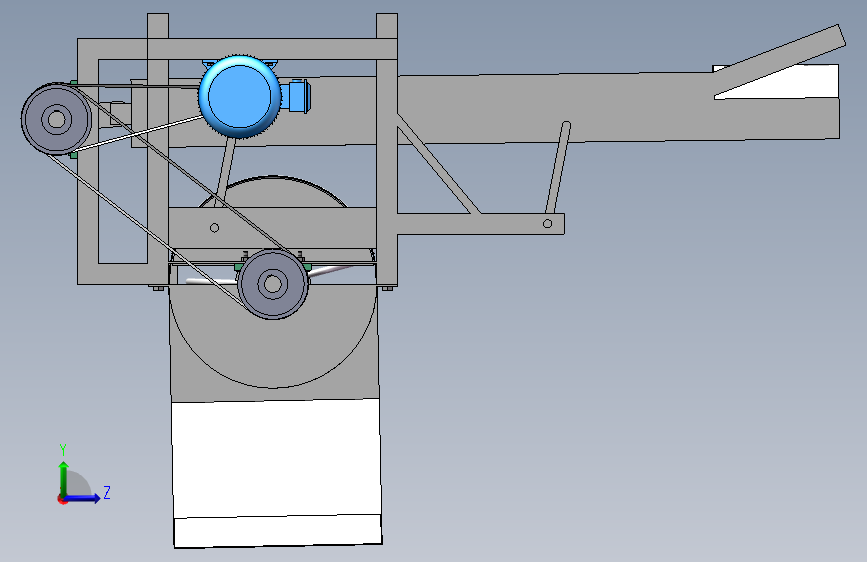

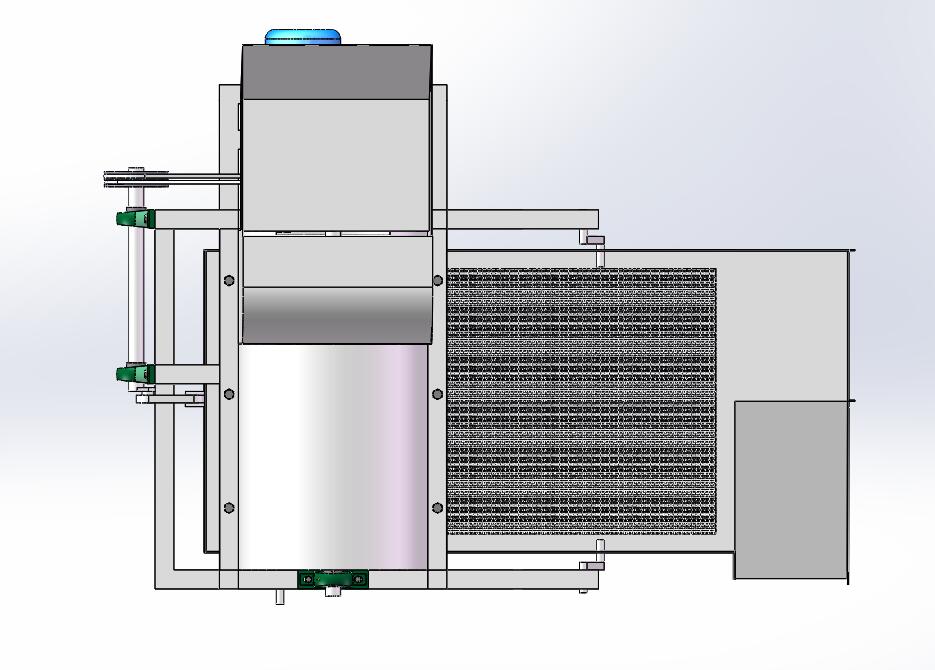

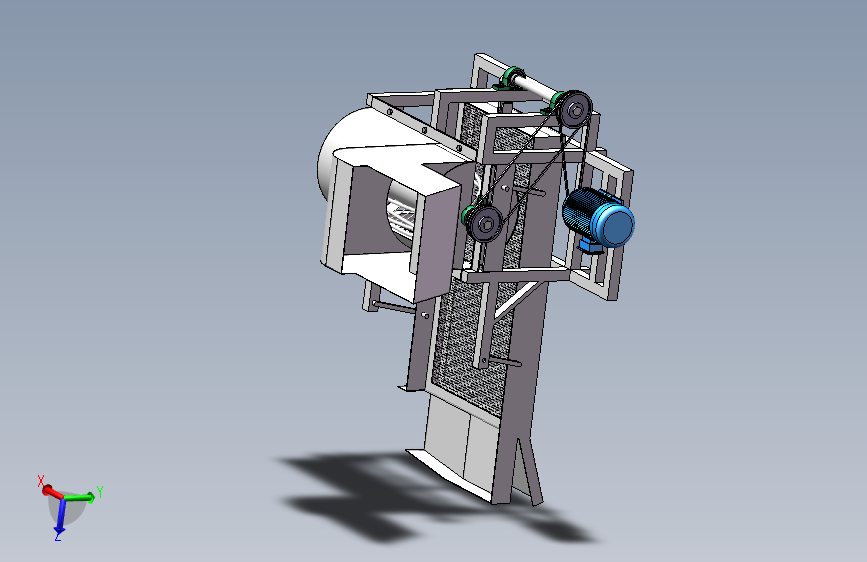

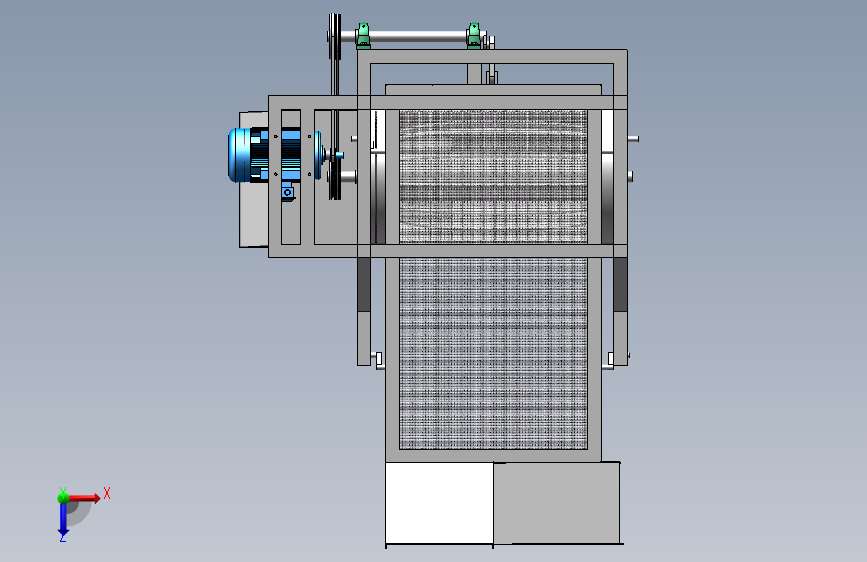

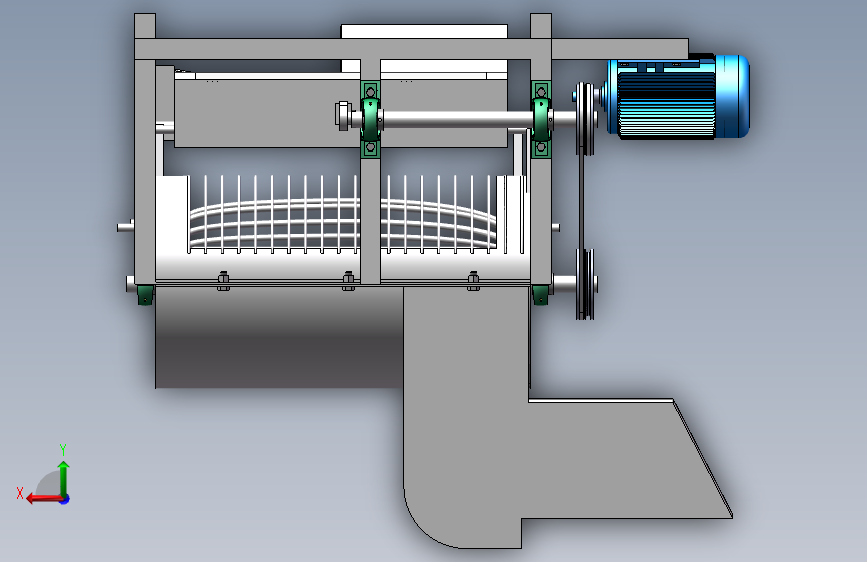

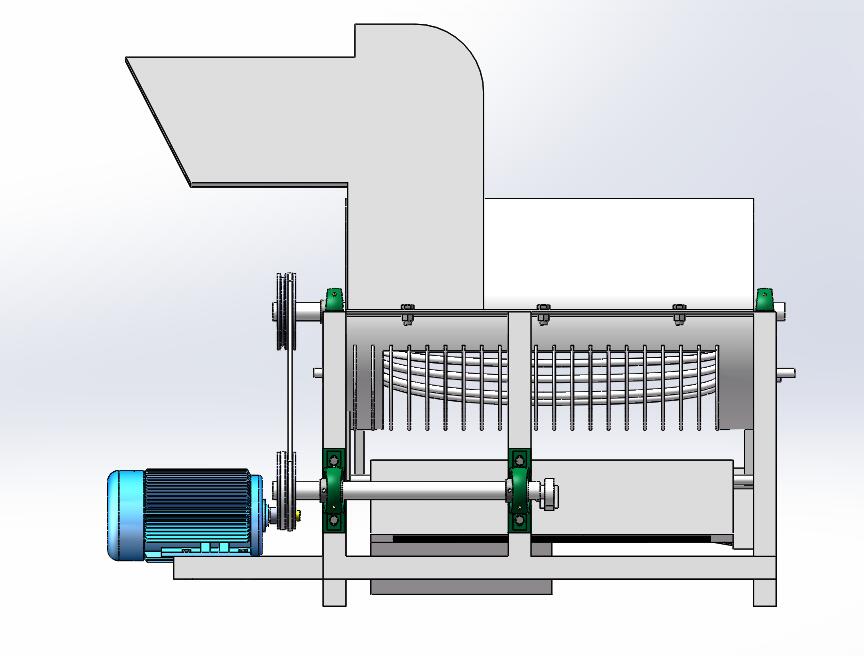

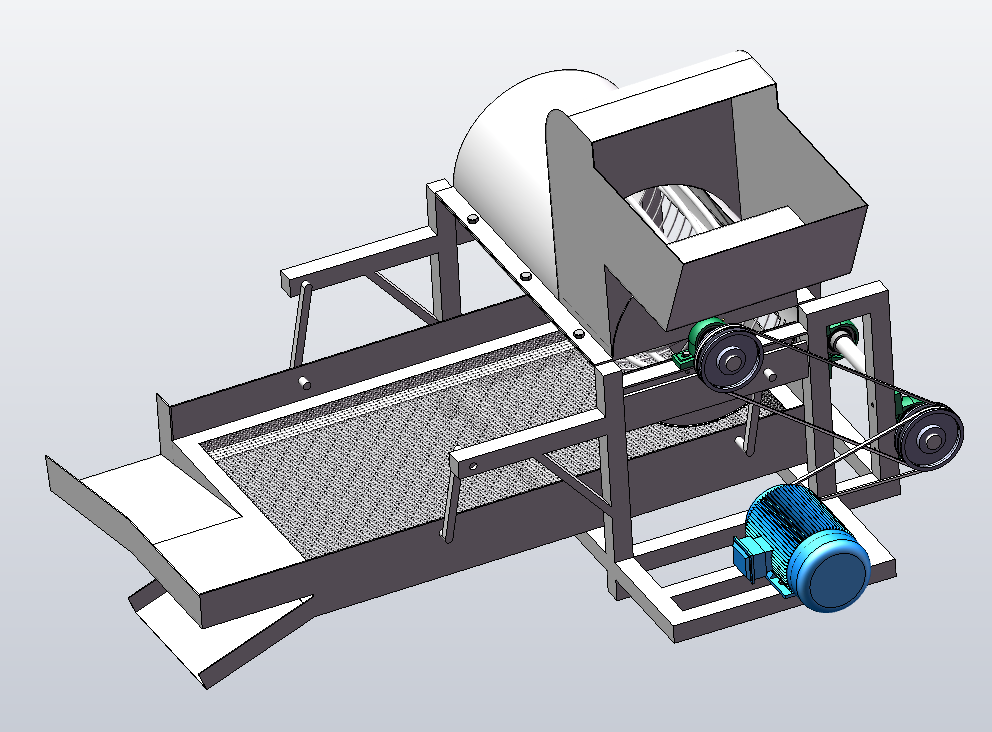

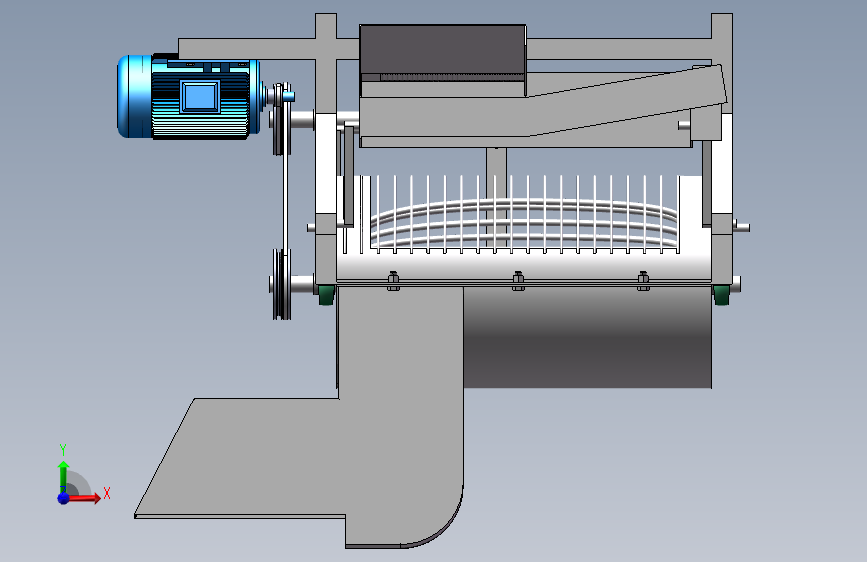

葵花饼脱粒葵花脱粒机三维SW+CAD+说明书图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小43.51M，共计44个文件，包含3D图纸和2D图纸，图纸主格式为dwg,sldprt,slddrw,sldasm，使用SOLIDWORKS 2014软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要495金币
立即下载 收藏
图纸信息
图纸ID ：497402
文件大小：43.51M
所需金币：495
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：dwg,sldprt,slddrw,sldasm
软件版本：SOLIDWORKS 2014
作者
WX_202785
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  A2-油葵脱粒总装体.DWG | 2.79M |
| 2 | A3-下圆网.DWG | 53.44K |
| 3 | A3-支架.DWG | 40.03K |
| 4 | A3-筛网.DWG | 3.48M |
| 5 | A4-上盖.DWG | 32.62K |
| 6 | A4-凸轮连接件.DWG | 24.08K |
| 7 | A4-小带轮1.DWG | 30.05K |
| 8 | A4-振动轴.DWG | 24.33K |
| 9 | A4-摇臂.DWG | 24.33K |
| 10 |  说明书.doc | 566.55K |
| 11 |  三相异步电动机.sldprt | 1.73M |
| 12 |  上盖.SLDDRW | 377.50K |
| 13 | 上盖.SLDPRT | 253.50K |
| 14 | 下圆网.SLDDRW | 386.50K |
| 15 | 下圆网.SLDPRT | 708.50K |
| 16 | 凸轮连接件.SLDDRW | 319.50K |
| 17 | 凸轮连接件.SLDPRT | 166.00K |
| 18 | 大带轮.SLDPRT | 275.50K |
| 19 | 小带轮.SLDPRT | 160.00K |
| 20 | 小带轮1.SLDDRW | 401.50K |
| 21 | 小带轮1.SLDPRT | 188.00K |
| 22 | 带1.SLDPRT | 176.00K |
| 23 | 带2.SLDPRT | 758.50K |
| 24 | 带ab.SLDPRT | 181.00K |
| 25 | 振动轴.SLDDRW | 338.00K |
| 26 | 振动轴.SLDPRT | 173.50K |
| 27 | 摇臂.SLDDRW | 576.00K |
| 28 | 摇臂.SLDPRT | 177.50K |
| 29 | 支架.SLDDRW | 385.50K |
| 30 | 支架.SLDPRT | 785.50K |
| 31 |  油葵脱粒总装体.SLDASM | 13.54M |
| 32 | 油葵脱粒总装体.SLDDRW | 1.41M |
| 33 | 油葵脱粒总装体11.SLDDRW | 1.41M |
| 34 | 滚子.SLDPRT | 902.00K |
| 35 | 筛网.SLDDRW | 1.79M |
| 36 | 筛网.SLDPRT | 17.96M |
| 37 | 螺栓M10×50.SLDPRT | 405.50K |
| 38 | 螺栓M12×70.SLDPRT | 417.00K |
| 39 | 螺栓M16×35.SLDPRT | 381.50K |
| 40 | 螺母M12.SLDPRT | 230.50K |
| 41 | 螺母M16.SLDPRT | 229.00K |
| 42 | 轴承UCP208.SLDPRT | 793.50K |
| 43 | 进料口.SLDPRT | 267.50K |
| 44 | 零件3.SLDPRT | 226.50K |
