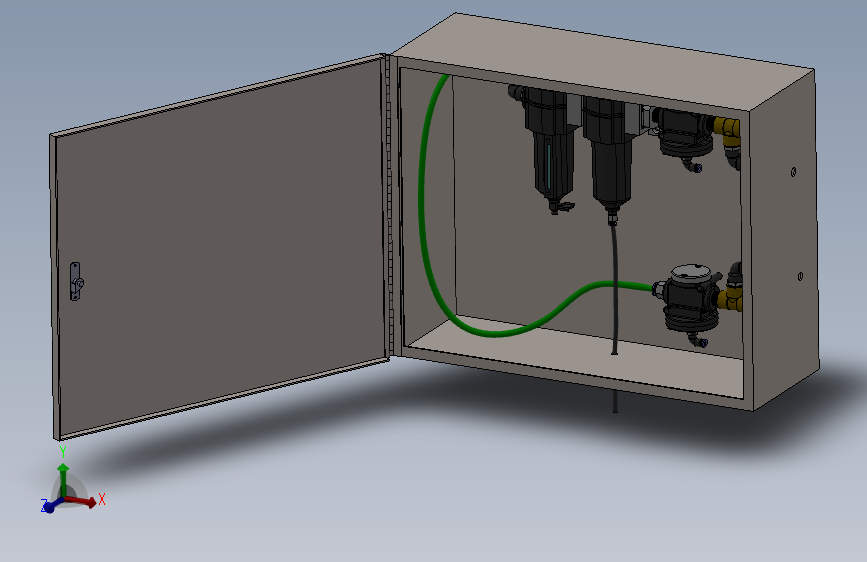

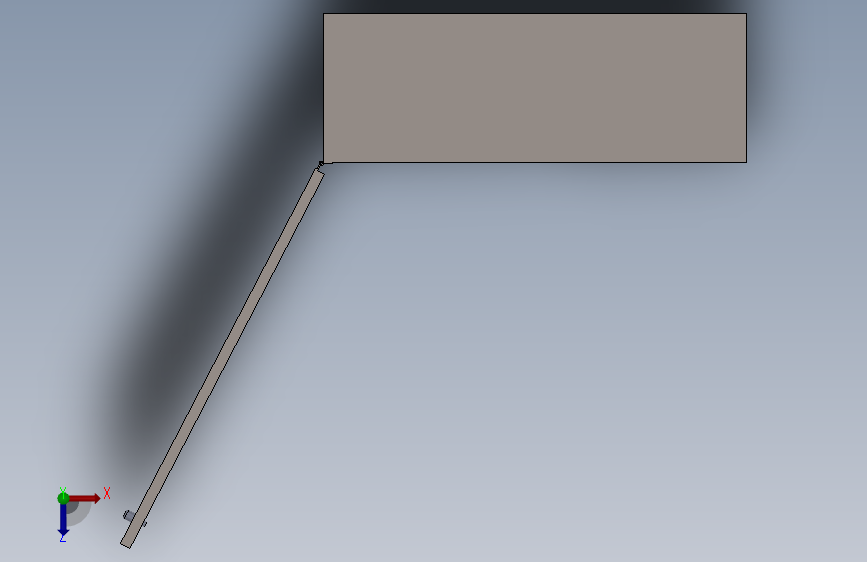

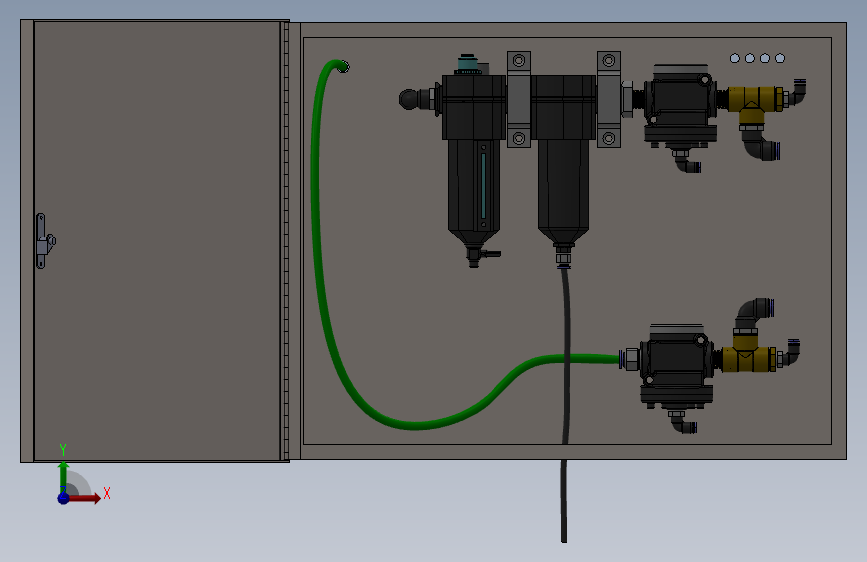

气体分配控制箱设计模型
图纸描述
气体分配控制箱设计模型图纸下载，该图纸类型属于钣金图纸、箱体/电柜图纸，图纸大小5.04M，共计37个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2010软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要57金币
立即下载 收藏
图纸信息
作者
戚田
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  -.125AirHose.sldprt | 53.50K |
| 2 | 1.5inAirHose.sldprt | 64.00K |
| 3 | CGAirBox-Body.sldprt | 131.50K |
| 4 | CGAirBox-Lid.sldprt | 122.00K |
| 5 |  CGGateControlBoxASM.sldasm | 40.00K |
| 6 | D342-74sNorgrenLubricator.sldasm | 51.00K |
| 7 | F74C-4AN-AD0_F74_ss_05.sldprt | 70.50K |
| 8 | F74C-4AN-AD0_F74_ss_31_CA.sldprt | 179.00K |
| 9 | F74C-4AN-AD0_F74_ss_47_1-2.sldprt | 218.00K |
| 10 | M984-74sNorgrenFilter.sldasm | 50.50K |
| 11 | Norgren-B1014H-00-A1_A1014B.sldasm | 52.00K |
| 12 | Norgren-B1014H-00-A1_A1014B.sldprt | 67.50K |
| 13 | Norgren-B1014H-00-A1_A1014B_1.sldprt | 67.50K |
| 14 | Norgren-B1014H-00-A1_A1014B_2.sldprt | 66.00K |
| 15 | Norgren-B1014H-00-A1_A1014B_3.sldprt | 642.00K |
| 16 | Norgren-B1014H-00-A1_Poppet-A1-with-screws.sldprt | 120.00K |
| 17 | Norgren-B1014H-00-A1_Prospector-Poppet-Body_A1014B.sldasm | 46.50K |
| 18 | Norgren-B1014H-00-A1_Prospector-Poppet-Top_A1.sldasm | 46.50K |
| 19 | Norgren-L74C-4AP-QDN_L74MC_ss_03.sldprt | 98.50K |
| 20 | Norgren-L74C-4AP-QDN_L74MC_ss_14.sldprt | 164.50K |
| 21 | Norgren-L74C-4AP-QDN_L74MC_ss_31_Q.sldprt | 116.00K |
| 22 | Norgren-L74C-4AP-QDN_L74MC_ss_67.sldprt | 228.50K |
| 23 | Norgren-L74C-4AP-QDN_L74MC_ss_73.sldprt | 58.50K |
| 24 | Norgren-L74C-4AP-QDN_LC_74-4_w.sldasm | 48.50K |
| 25 | Norgren-L74C-4AP-QDN_LC_74d_Q.sldasm | 48.50K |
| 26 | O231-WallMountBracket.sldprt | 71.00K |
| 27 | O952-.5inBrassThreadedNipple.sldprt | 93.00K |
| 28 | Q187-NorgrenPipeAdapter.sldprt | 64.00K |
| 29 | R275-.5inBrassTee.sldprt | 150.50K |
| 30 | S815-.125Straight.sldprt | 68.00K |
| 31 | T618-SSSpringTurnLatch.sldprt | 57.50K |
| 32 | U530-.25SPCSwivelElbow.sldprt | 92.00K |
| 33 | U688-.5SPCSwivelElbow.sldprt | 99.00K |
| 34 | V642-.5Straight.sldprt | 76.00K |
| 35 | Y945-.5to.25BrassBushing.sldprt | 60.50K |
| 36 | Z492-AiroperatedValve.sldasm | 50.00K |
| 37 | 气体分配控制箱设计模型.SLDASM | 3.41M |
