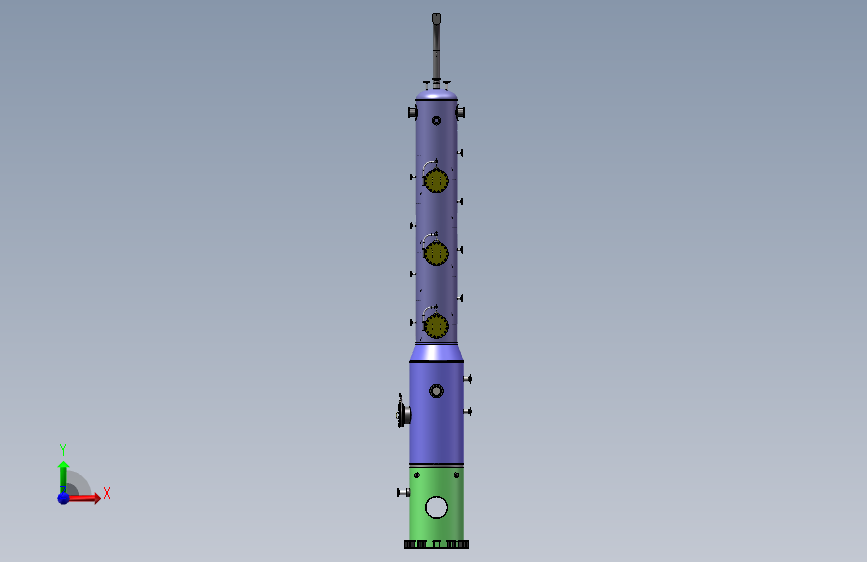

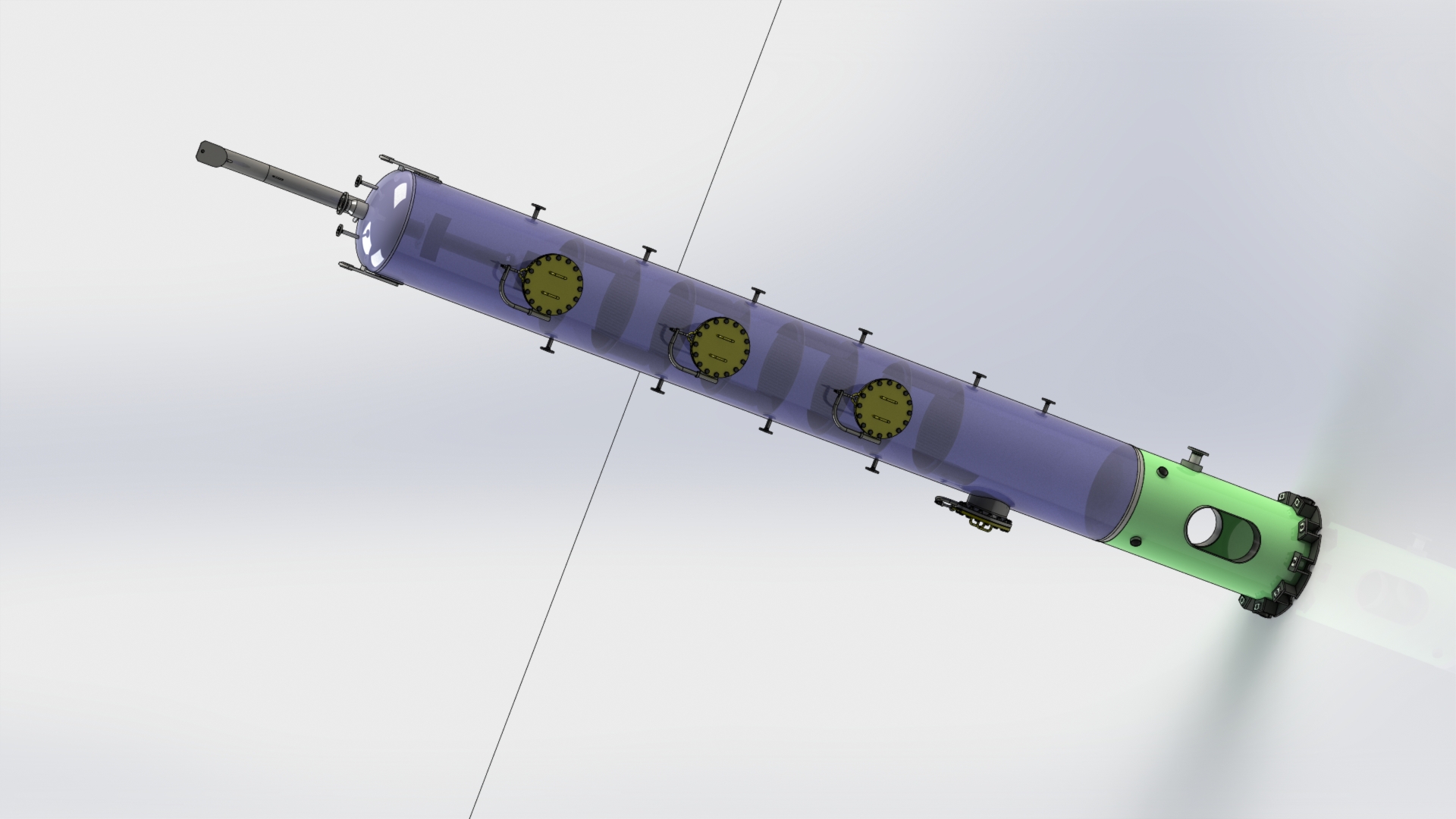

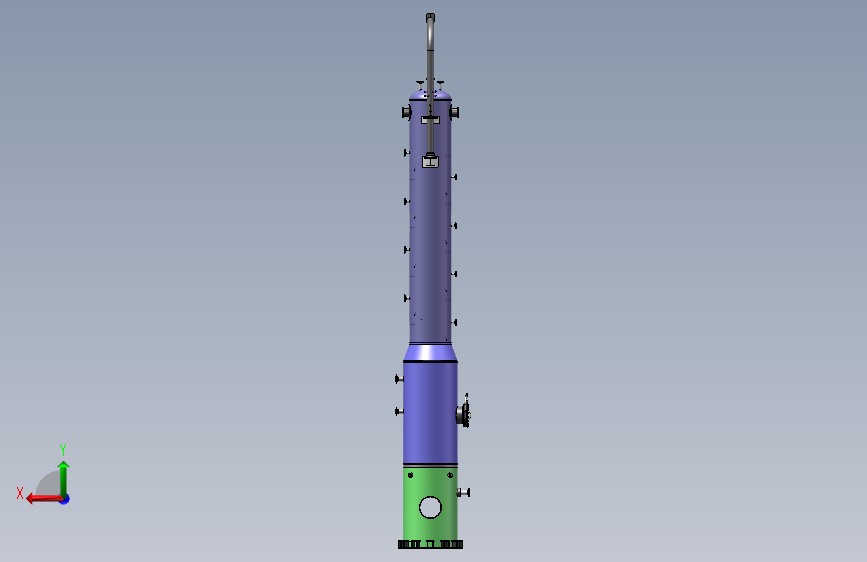

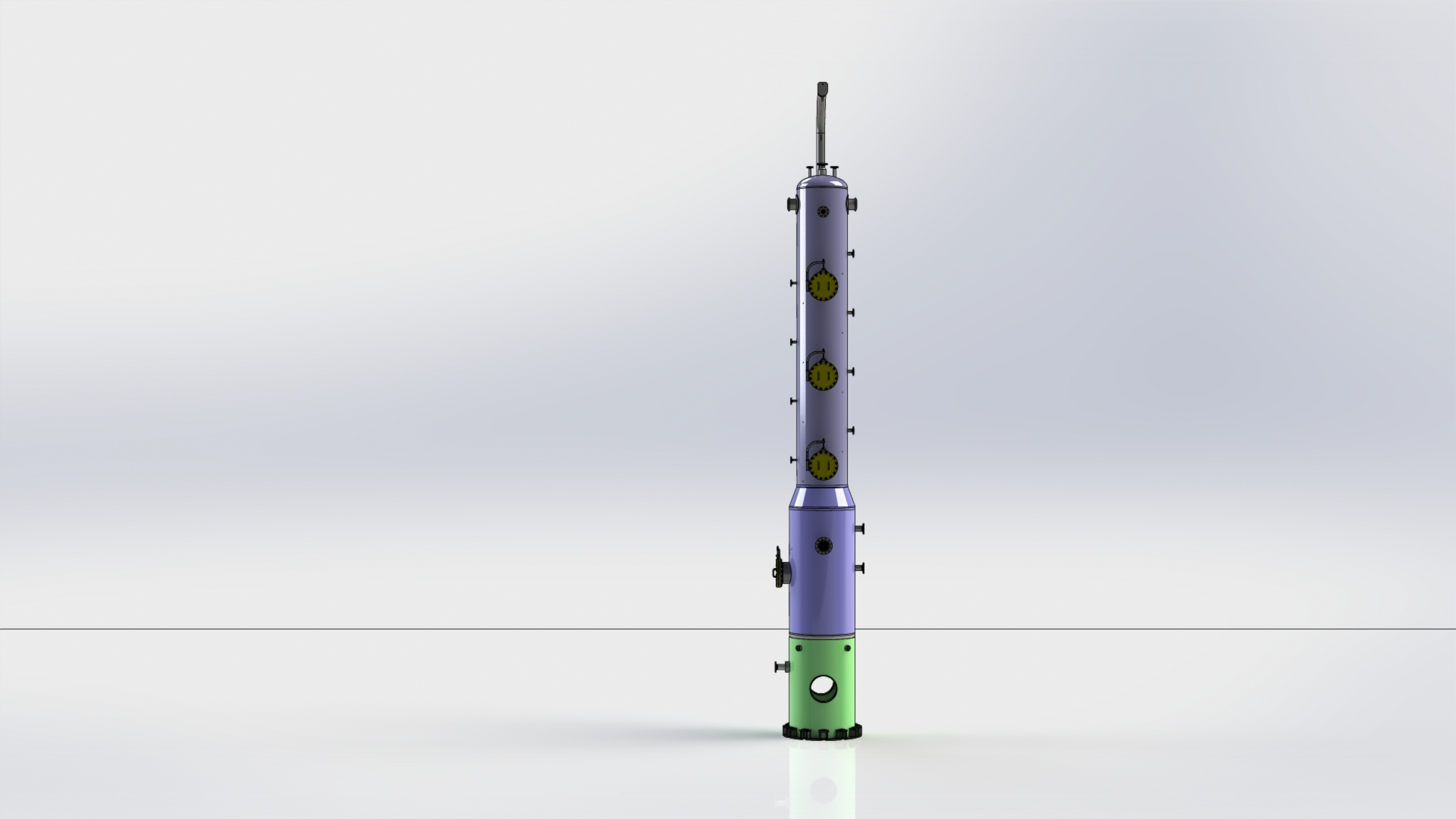

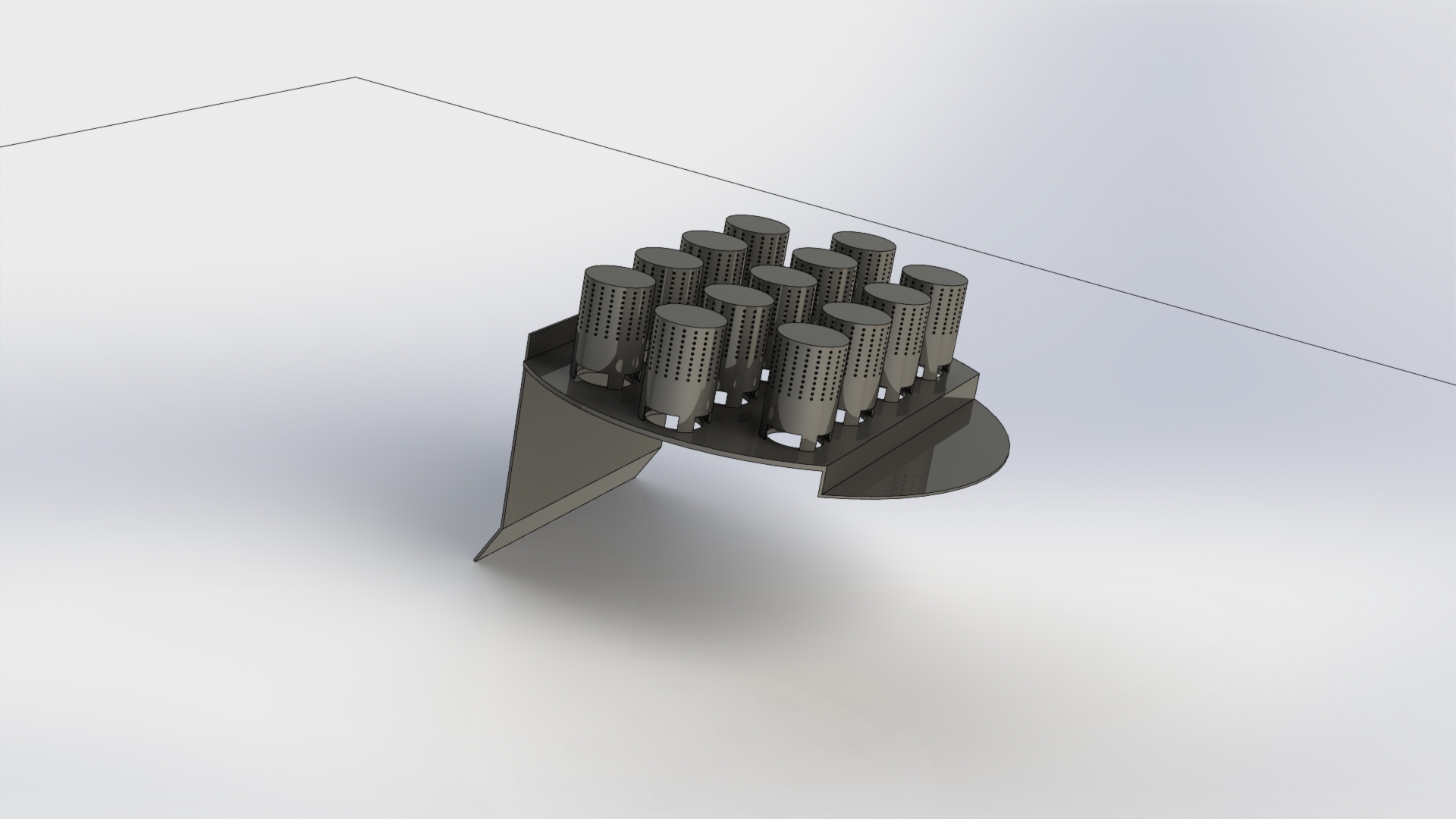

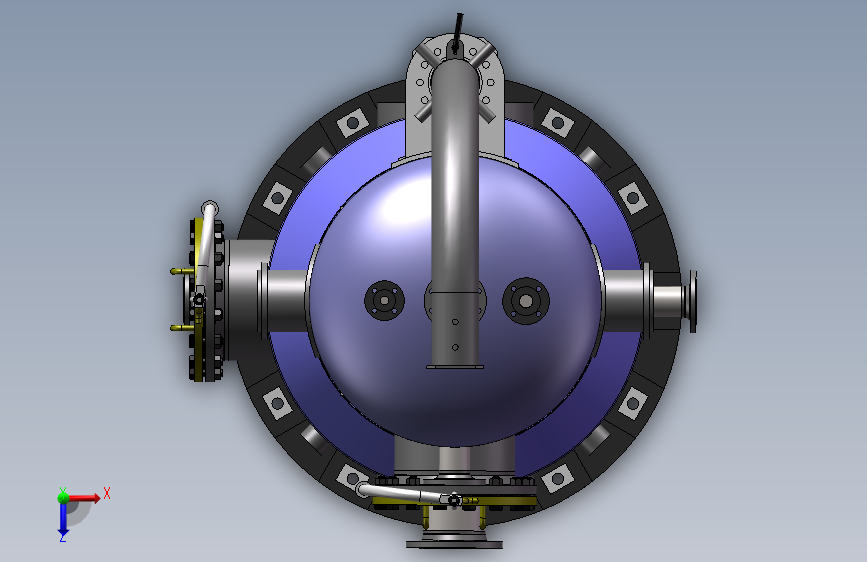

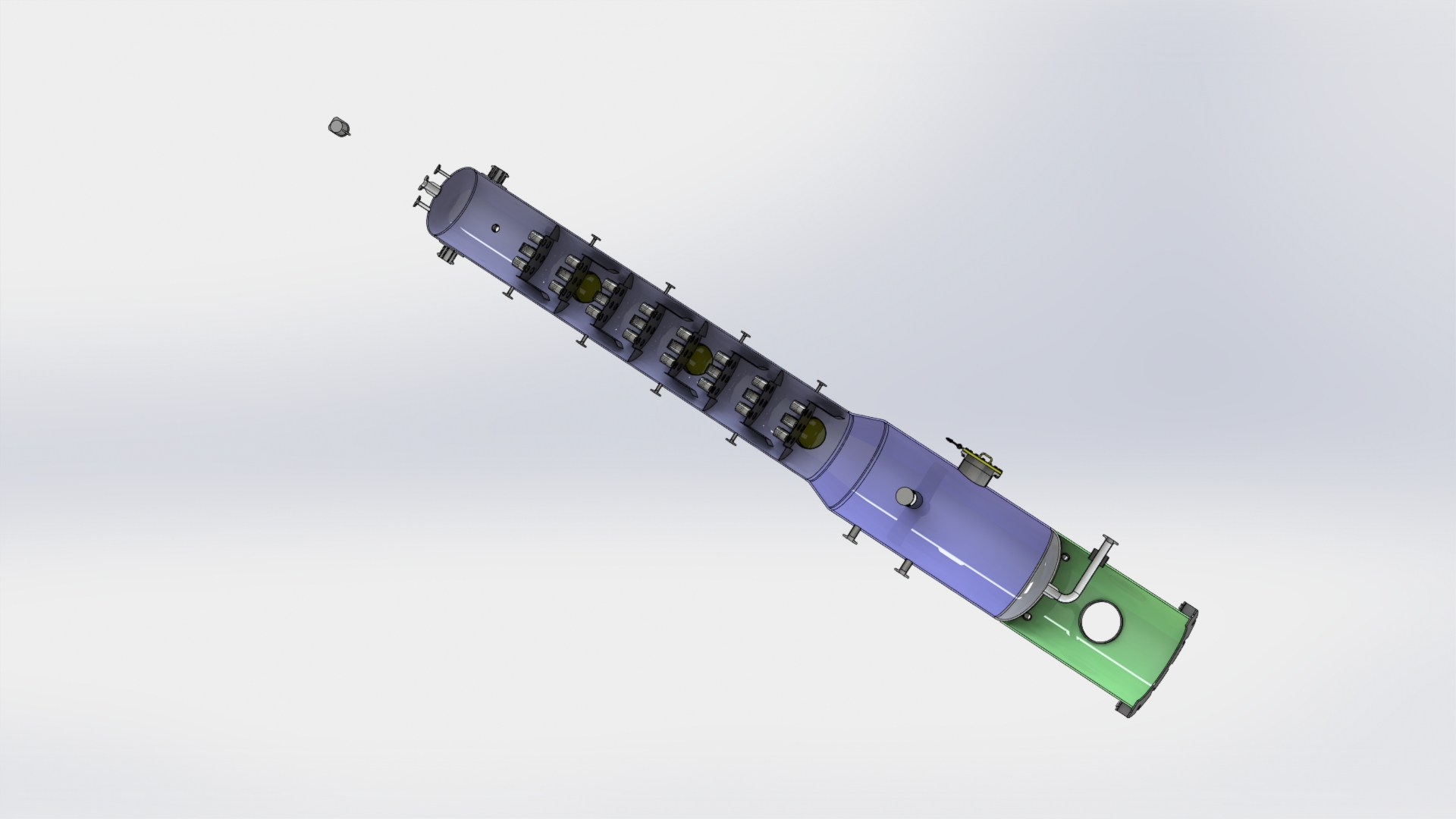

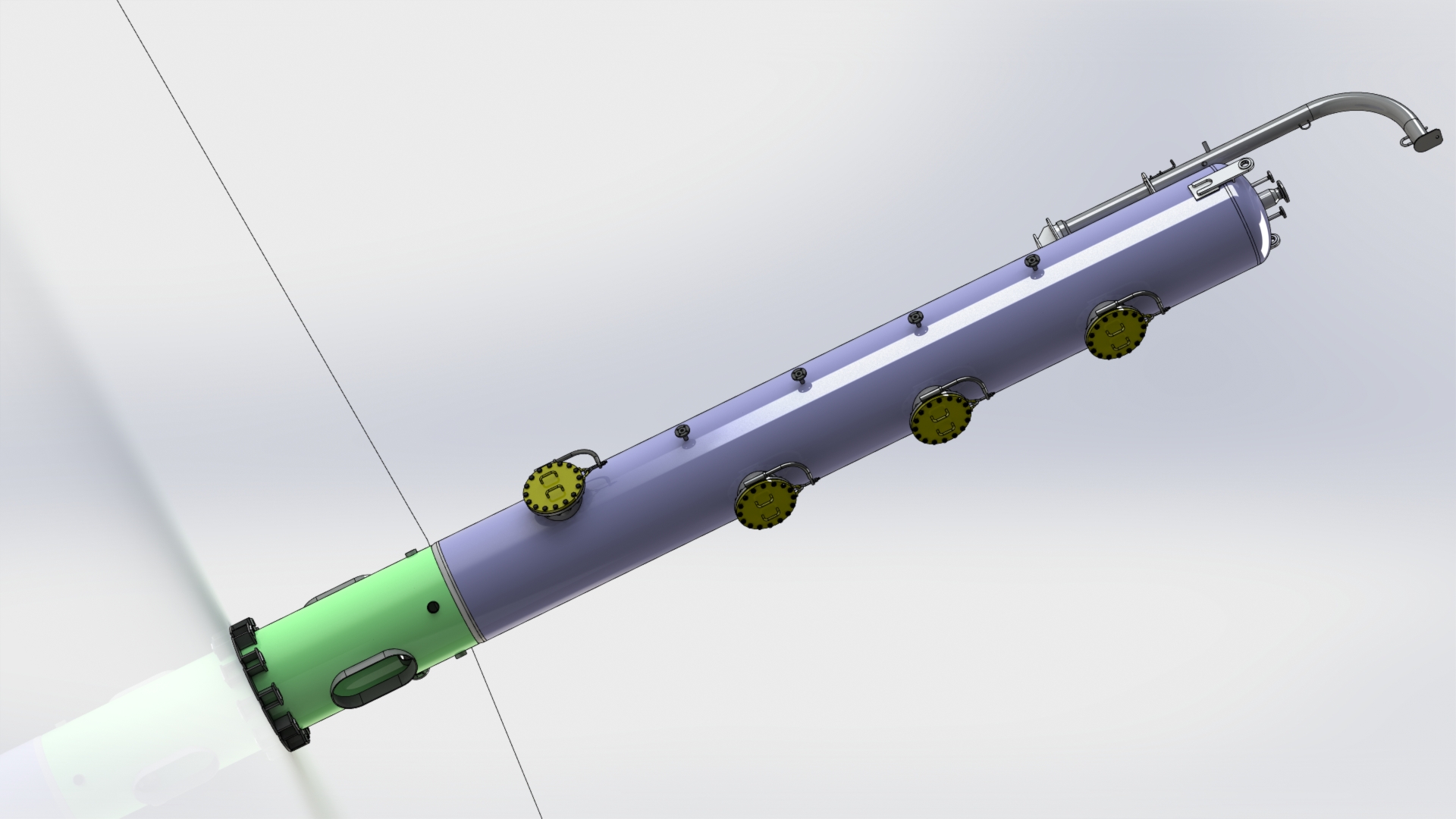

垂直喷射筛精馏塔（孔管塔盘）
图纸描述
垂直喷射筛精馏塔（孔管塔盘）图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小20.87M，共计71个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要48金币 推广可免费下载
立即下载 收藏
图纸信息
作者
王中
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  吊耳.SLDPRT | 140.84K |
| 2 |  垂直喷射筛精馏塔.SLDASM | 1.66M |
| 3 | ~$吊环.SLDPRT | 6B |

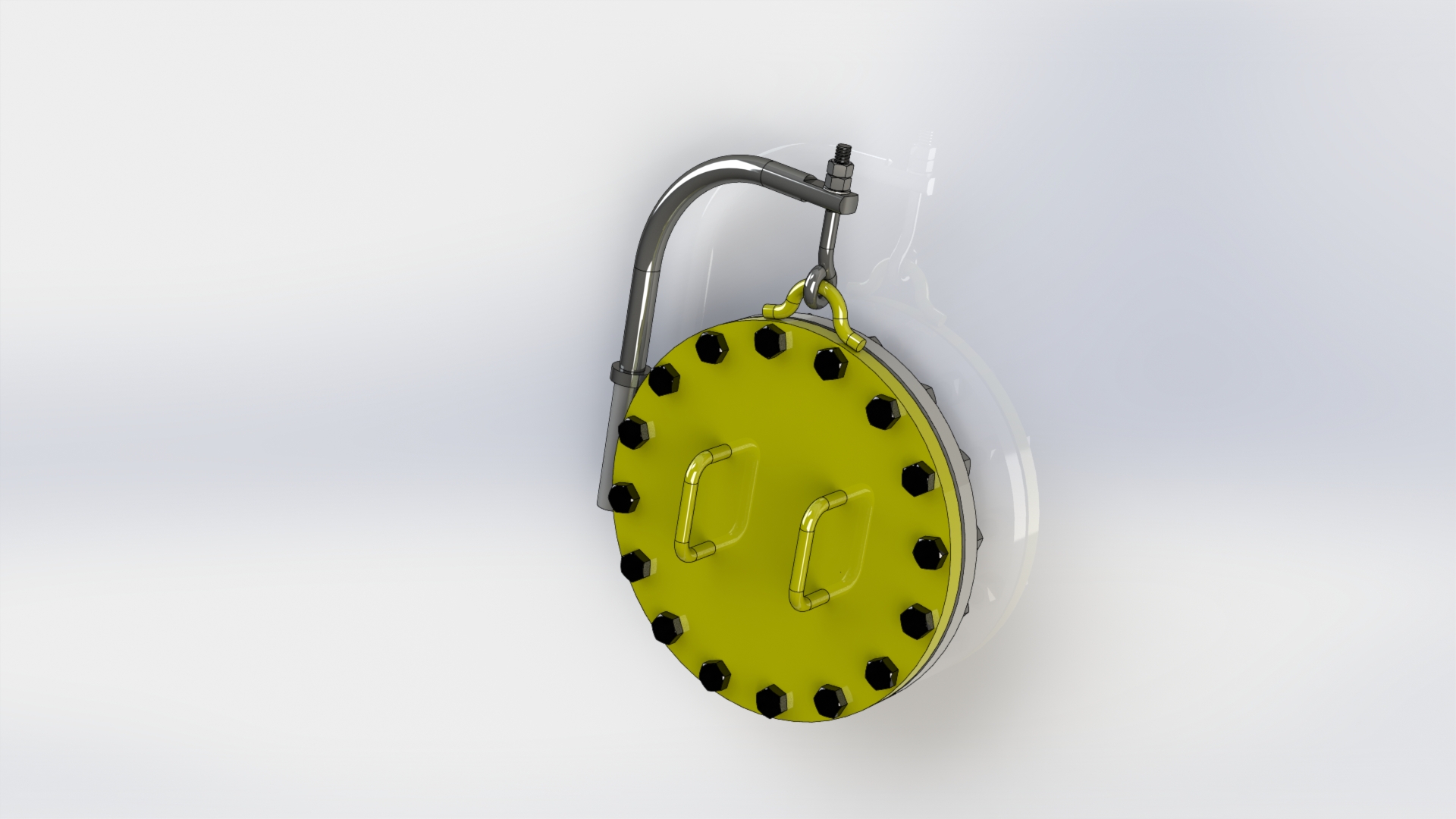

| 4 | 人孔DN400装配体-2.SLDASM | 504.81K |
| 5 | 人孔DN400装配体.SLDASM | 631.29K |
| 6 | 人孔RFⅢb-8.8NM-XB350500-25.SLDASM | 6B |
| 7 | 全螺纹螺杆M27L150.SLDPRT | 53.19K |
| 8 | 全螺纹螺杆M33L185.SLDPRT | 6B |
| 9 | 六角螺母M33.SLDPRT | 6B |
| 10 | 吊环.SLDPRT | 151.07K |
| 11 | 吊钩.SLDPRT | 397.94K |
| 12 | 垫圈D20.SLDPRT | 57.87K |
| 13 | 垫片400-16.sldprt | 58.54K |
| 14 | 带颈对焊钢制管法兰_突面HG20595-97_500-2.5-RF-B.sldprt | 6B |
| 15 | 平垫圈D33.SLDPRT | 6B |
| 16 | 把手.SLDPRT | 6B |
| 17 | 支承板.SLDPRT | 6B |
| 18 | 无缝钢管.SLDPRT | 6B |
| 19 | 法兰WN400-16RF.SLDPRT | 165.07K |
| 20 | 法兰盖BL400-16RF.SLDPRT | 231.97K |
| 21 | 环.SLDPRT | 6B |
| 22 | 筒节.SLDPRT | 6B |
| 23 | 螺栓M27×100.SLDPRT | 80.91K |
| 24 | 螺母M20.SLDPRT | 113.02K |
| 25 | 螺母M27.SLDPRT | 108.37K |
| 26 | 转臂.SLDPRT | 114.32K |
| 27 | 钢制管法兰盖_突面HG20601-97_500-2.5-RF.sldprt | 6B |
| 28 | 非金属平垫片_突面法兰用RF_RF-E型欧洲体系HG20606-1997_500-25.sldprt | 6B |
| 29 | 上封头.SLDPRT | 226.45K |
| 30 | 上筒体.SLDPRT | 127.17K |
| 31 | 下封头.SLDPRT | 184.50K |
| 32 | 下筒体.SLDPRT | 95.24K |
| 33 | 出料接管DN100-6.SLDPRT | 50.90K |
| 34 | 分布帽.SLDPRT | 680.25K |
| 35 | 加强管.SLDPRT | 70.55K |
| 36 | 塔体.SLDASM | 1.10M |
| 37 | 塔盘.SLDASM | 485.68K |
| 38 | 套管.SLDPRT | 81.97K |
| 39 | 弯头DN100-6.SLDPRT | 126.68K |
| 40 | 接管DN100-6.SLDPRT | 50.75K |
| 41 | 接管Φ108×6-2.SLDPRT | 85.37K |
| 42 | 接管Φ108×6.SLDPRT | 80.41K |
| 43 | 接管Φ219×6.SLDPRT | 77.84K |
| 44 | 接管Φ25×4.SLDPRT | 66.30K |
| 45 | 接管Φ38×4.SLDPRT | 66.16K |
| 46 | 接管Φ57×5.SLDPRT | 77.44K |
| 47 | 法兰WN100-16RF.SLDPRT | 117.56K |
| 48 | 法兰WN200-16RF.SLDPRT | 134.54K |
| 49 | 法兰WN25-16RF.SLDPRT | 111.24K |
| 50 | 法兰WN32-16RF.SLDPRT | 102.58K |
| 51 | 法兰WN50-16RF.SLDPRT | 110.95K |
| 52 | 筒体DN400-2.SLDPRT | 99.29K |
| 53 | 筒体DN400.SLDPRT | 92.53K |
| 54 | 筛板.SLDPRT | 152.41K |
| 55 | 锥体.SLDPRT | 147.27K |
| 56 | 顶部接管Φ38×4.SLDPRT | 74.84K |
| 57 | 顶部接管Φ57×5.SLDPRT | 74.92K |
| 58 | 塔吊上支座.SLDPRT | 142.47K |
| 59 | 塔吊下支座.SLDPRT | 126.54K |
| 60 | 塔吊插销.SLDPRT | 103.80K |
| 61 | 塔顶吊柱.SLDPRT | 179.07K |

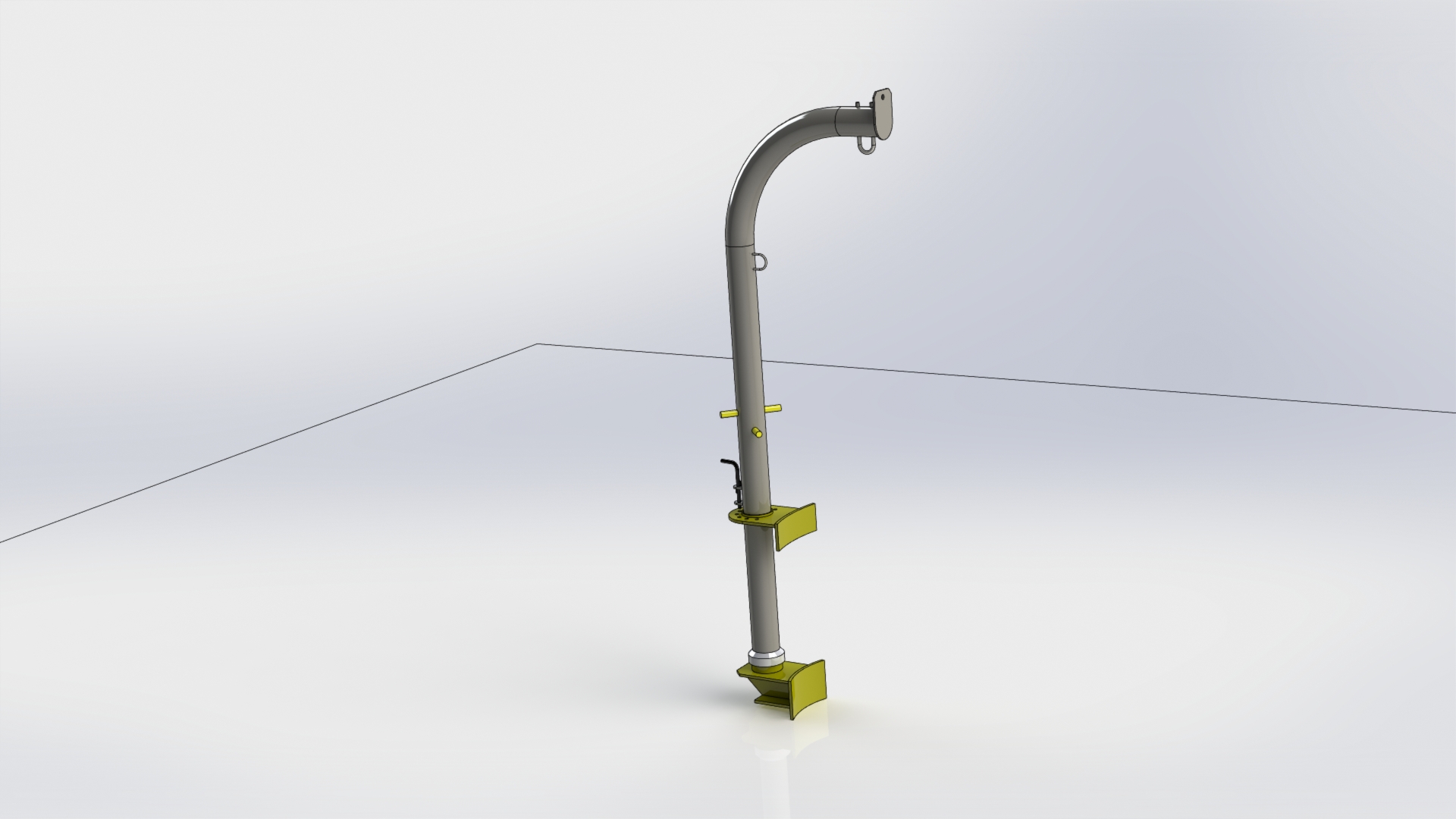

| 62 | 塔顶吊柱装配体.SLDASM | 144.22K |
| 63 | 人孔圈.SLDPRT | 88.34K |
| 64 | 垫板.SLDPRT | 64.44K |
| 65 | 套管.SLDPRT | 81.97K |
| 66 | 底板.SLDPRT | 119.87K |
| 67 | 盖板.SLDPRT | 73.53K |
| 68 | 筋板.SLDPRT | 66.69K |

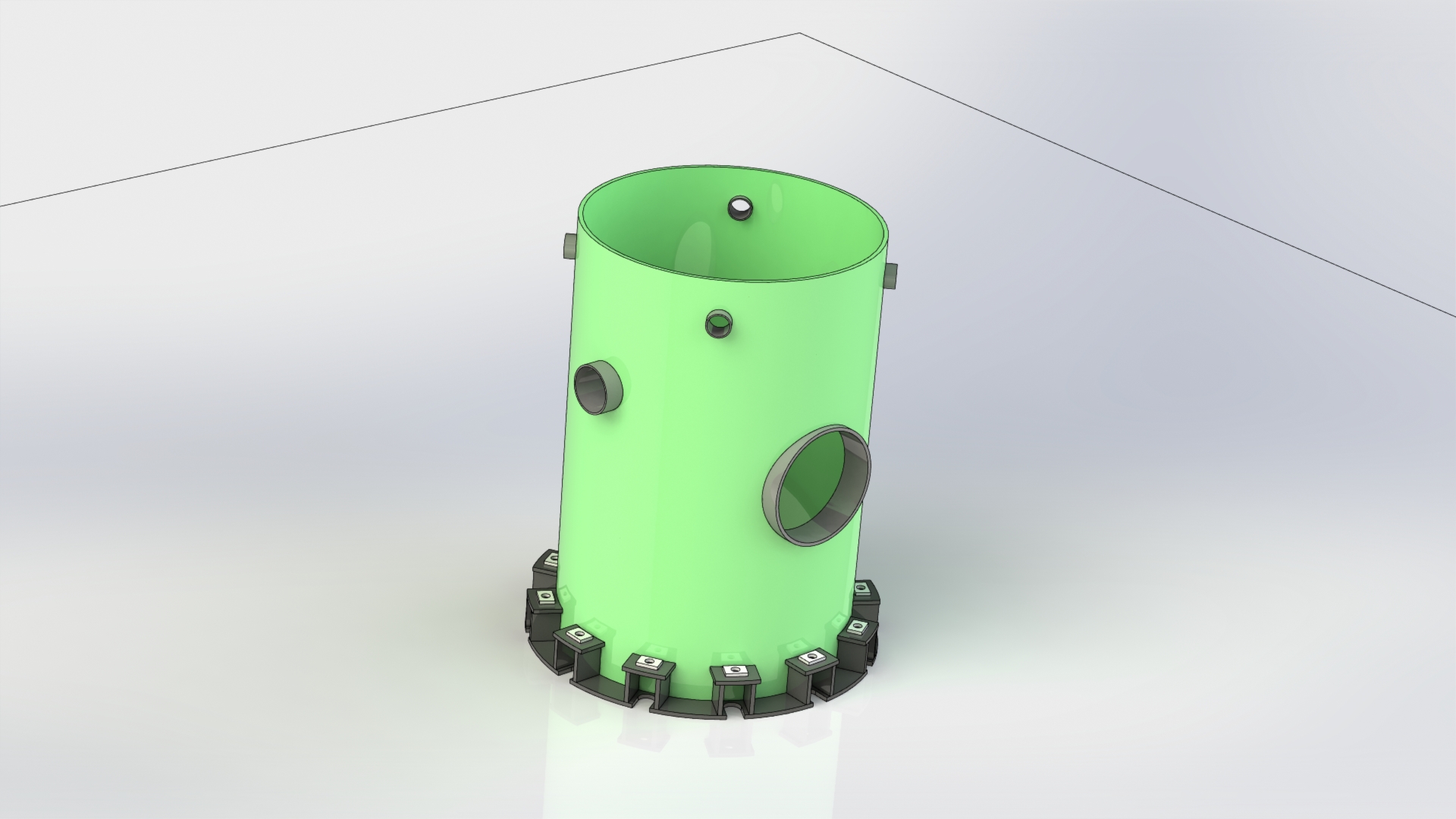

| 69 | 裙座DN1300.SLDASM | 160.84K |
| 70 | 裙座筒体.SLDPRT | 127.39K |
| 71 | 透气管.SLDPRT | 82.33K |
