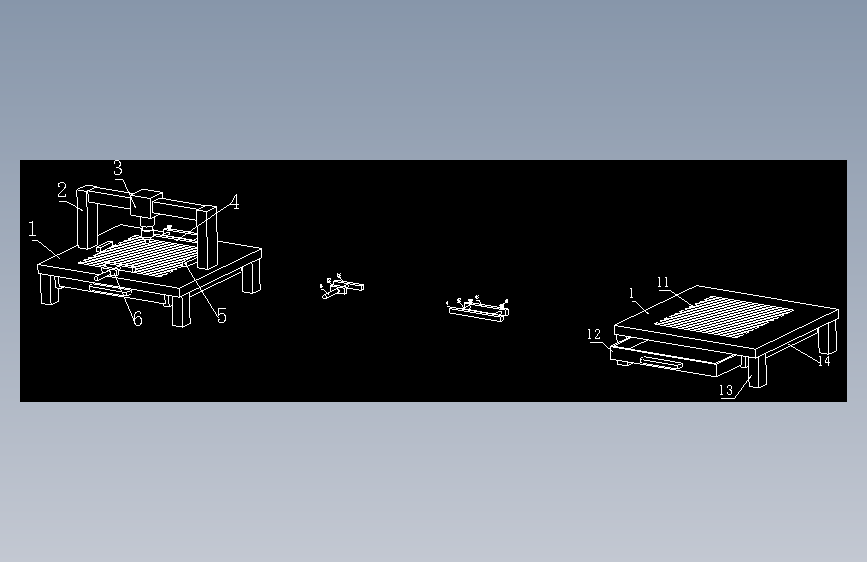

图中：1、机台；11、下料口；12、接料盒；13、支腿；14、卡边；2、机架；3、机头；4、定位机构；41、定位板；42、导杆；43、导向板；44、锁紧螺丝；5、定位块；6、夹紧机构；61、固定块；62、电动伸缩杆；63、推板。
电路板生产用定位装置
图纸描述
图中：1、机台；11、下料口；12、接料盒；13、支腿；14、卡边；2、机架；3、机头；4、定位机构；41、定位板；42、导杆；43、导向板；44、锁紧螺丝；5、定位块；6、夹紧机构；61、固定块；62、电动伸缩杆；63、推板。
下载需要55金币
立即下载 收藏
图纸信息
作者
唐汤
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  电路板生产用定位装置.dwg | 147.78K |
