数控磨床设计模型
图纸描述

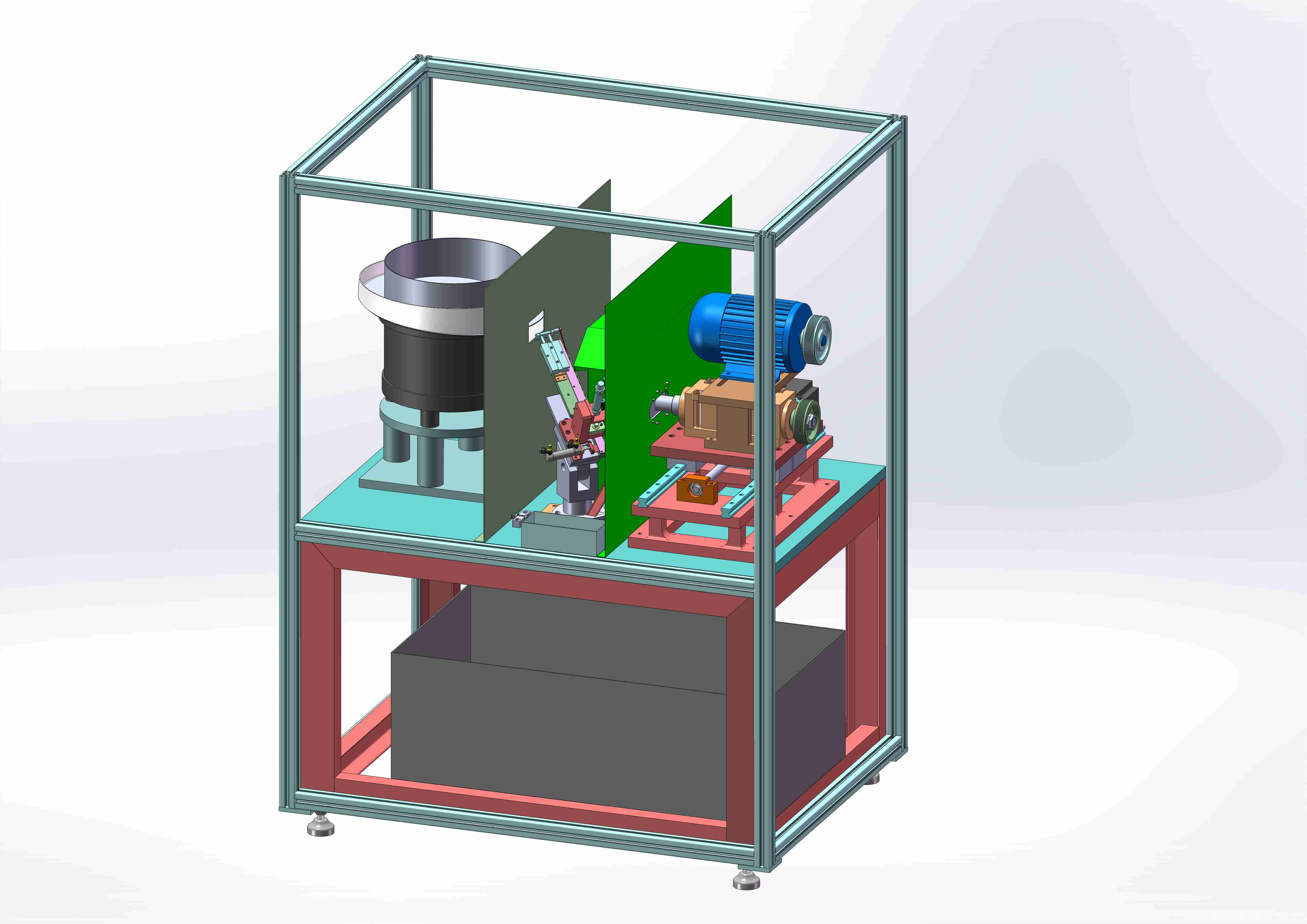

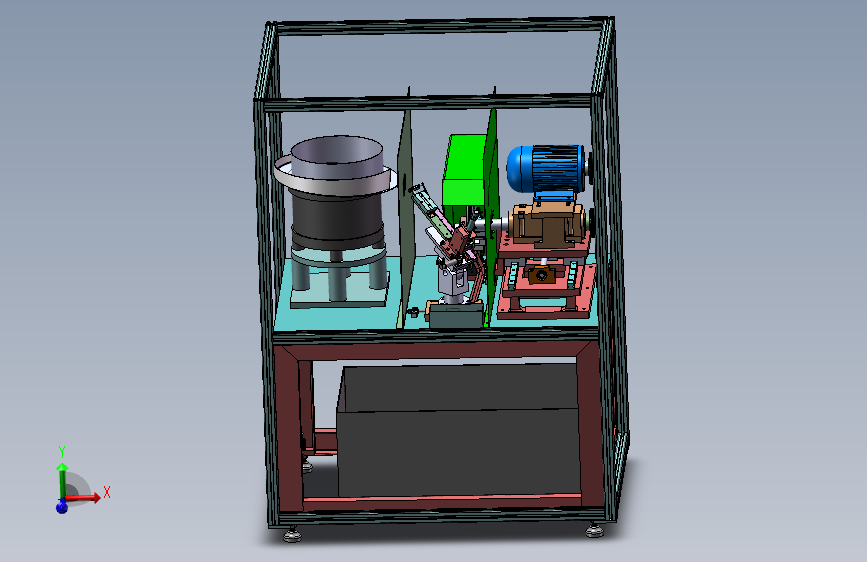

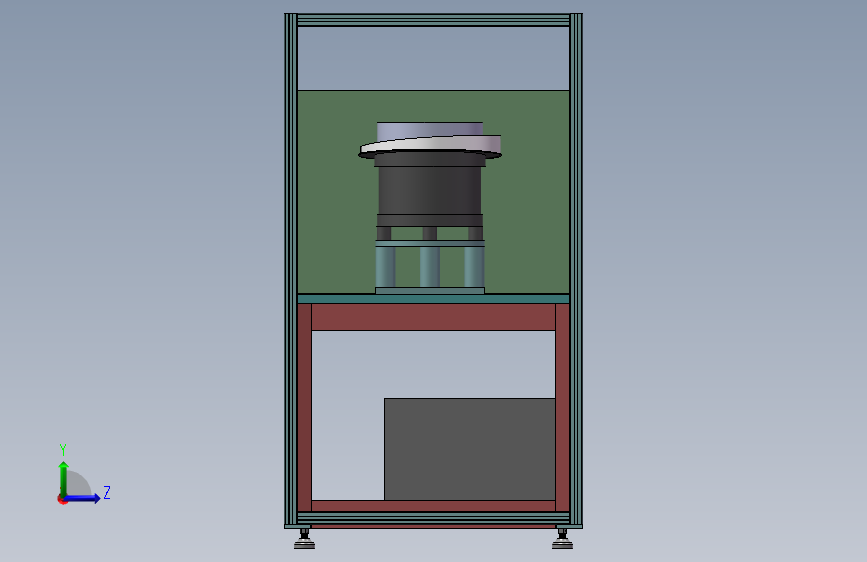

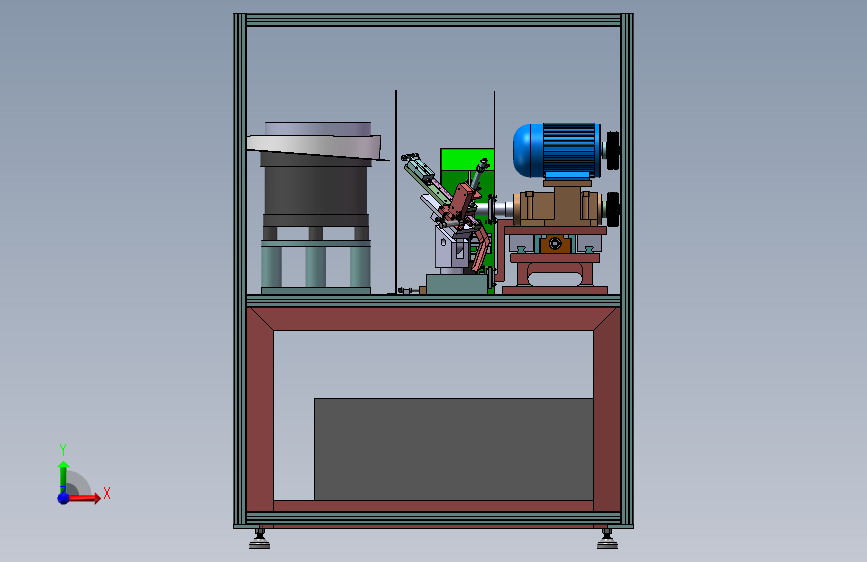

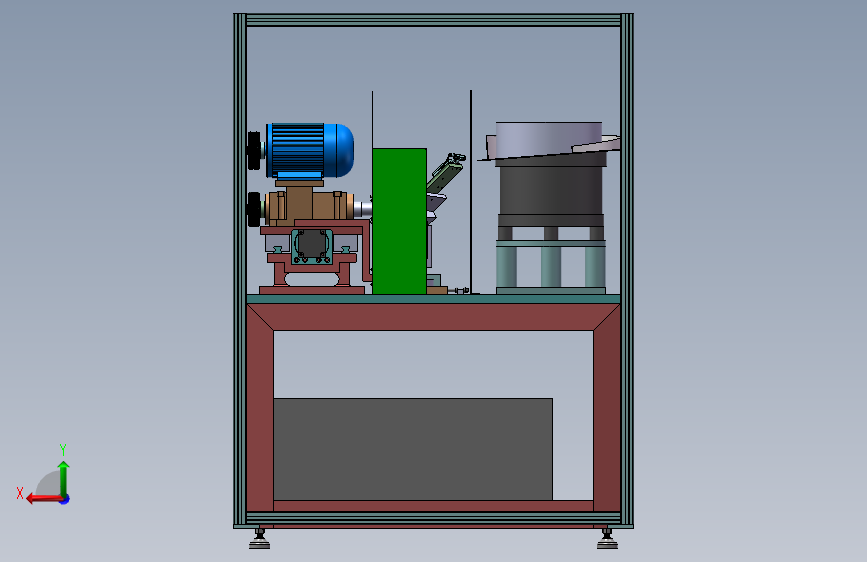

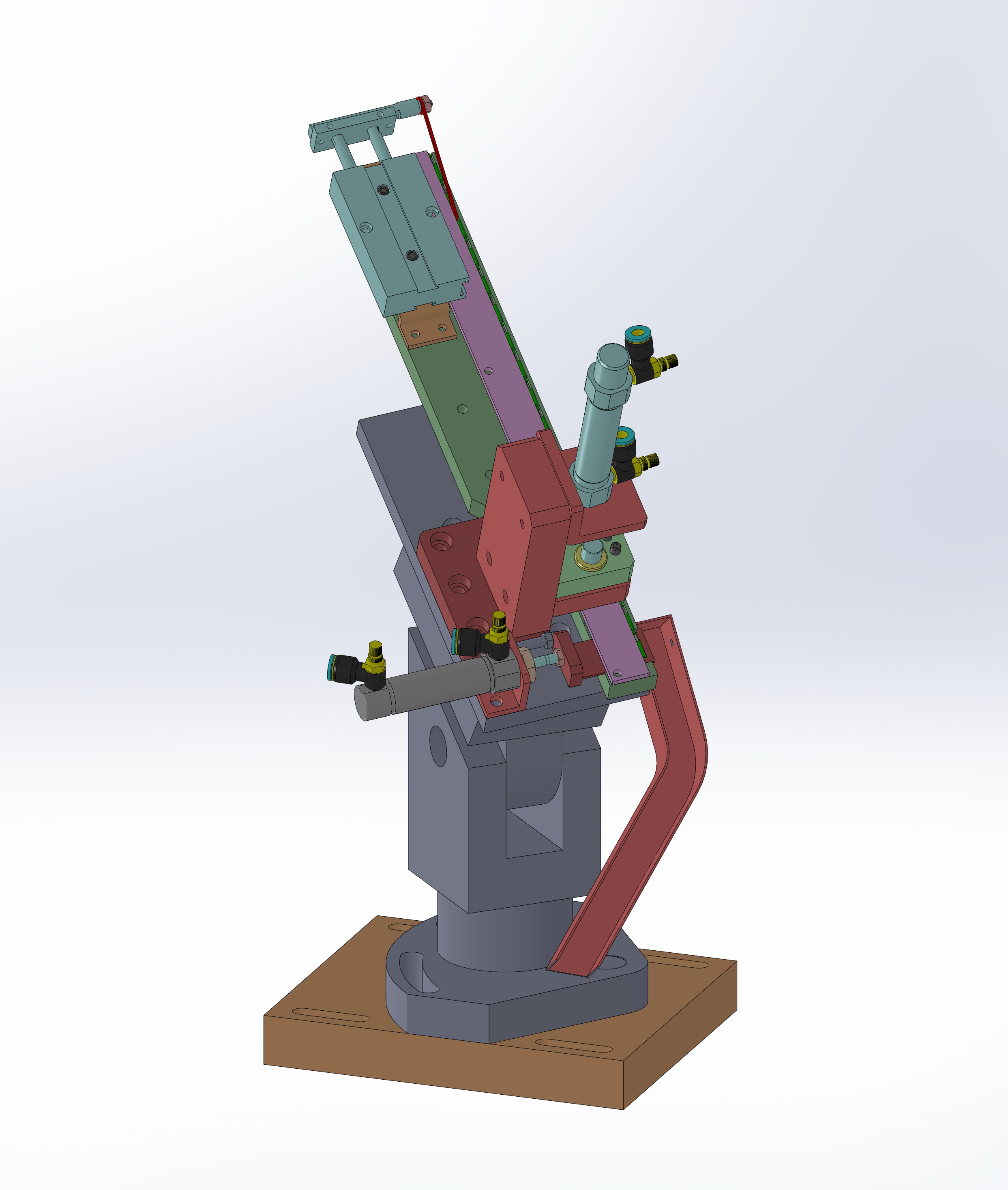

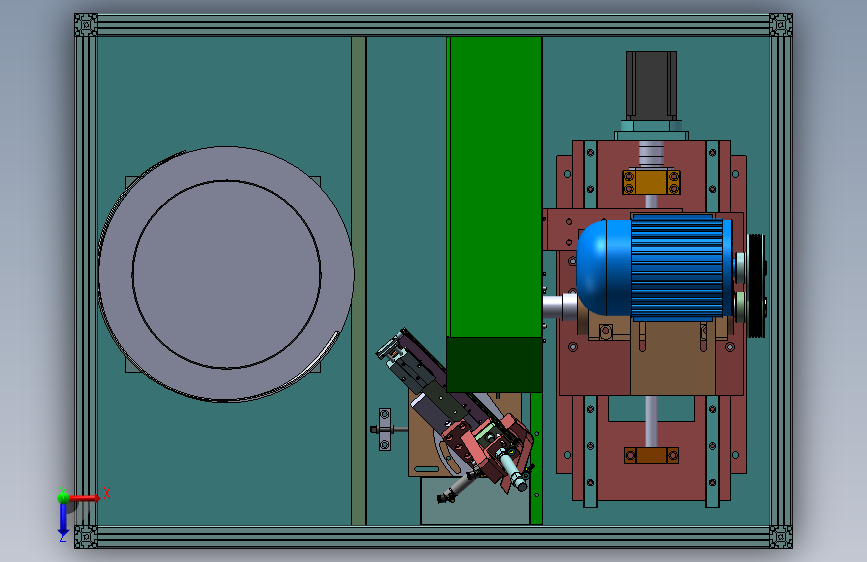

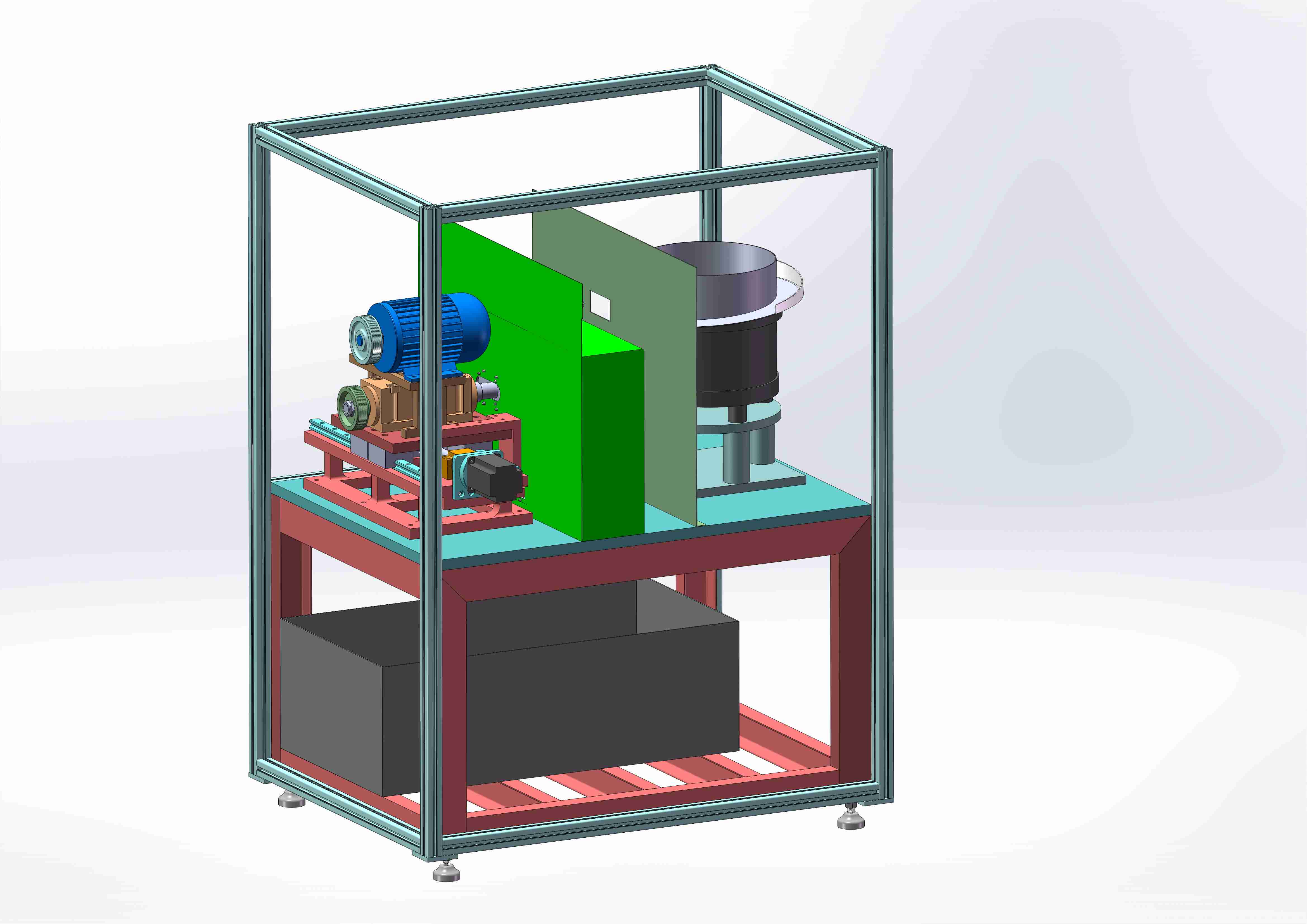

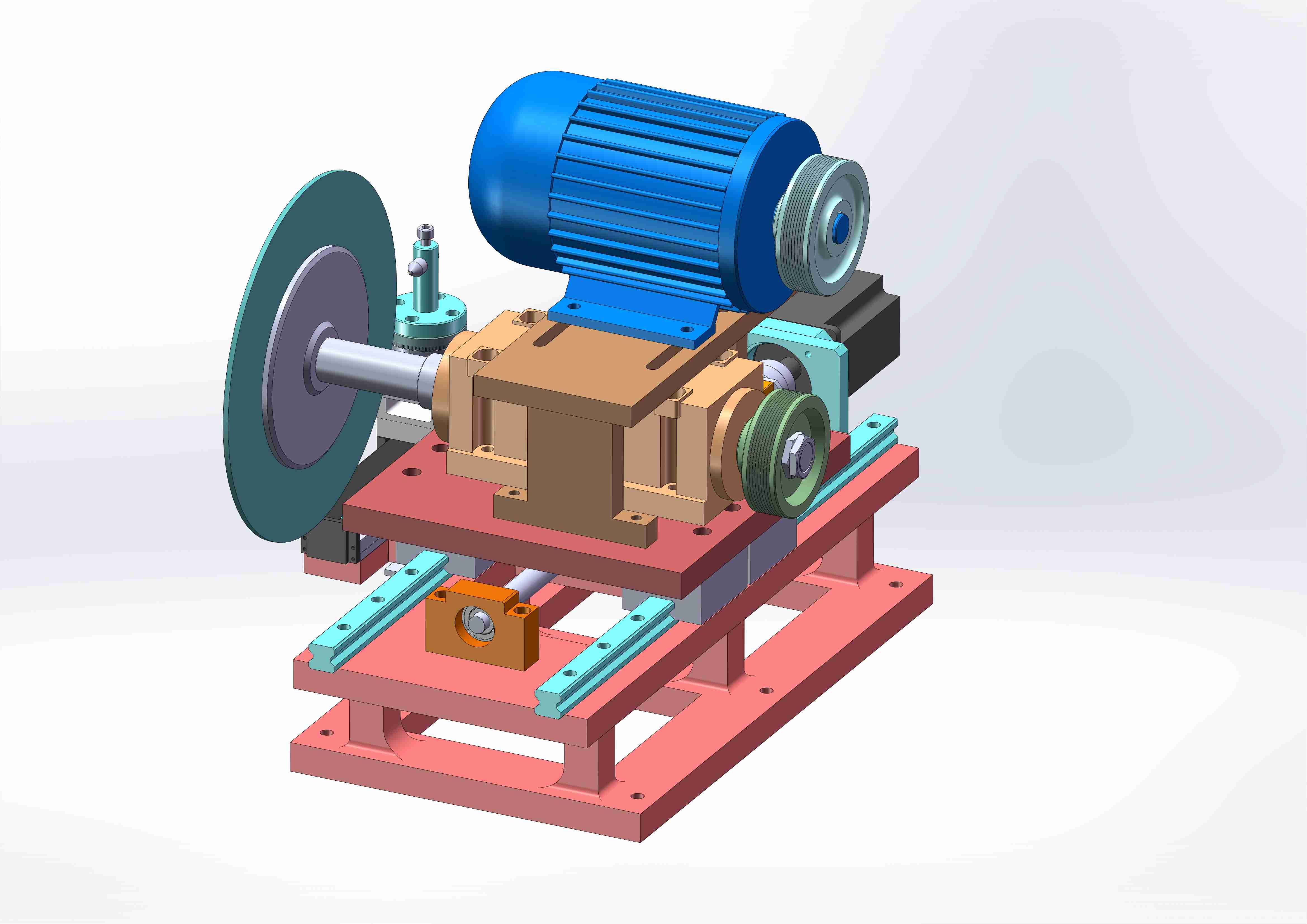

数控磨床设计模型图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小37.43M，共计136个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2012软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要230金币
立即下载 收藏
图纸信息
作者
姚凡代
已分享: 份作品

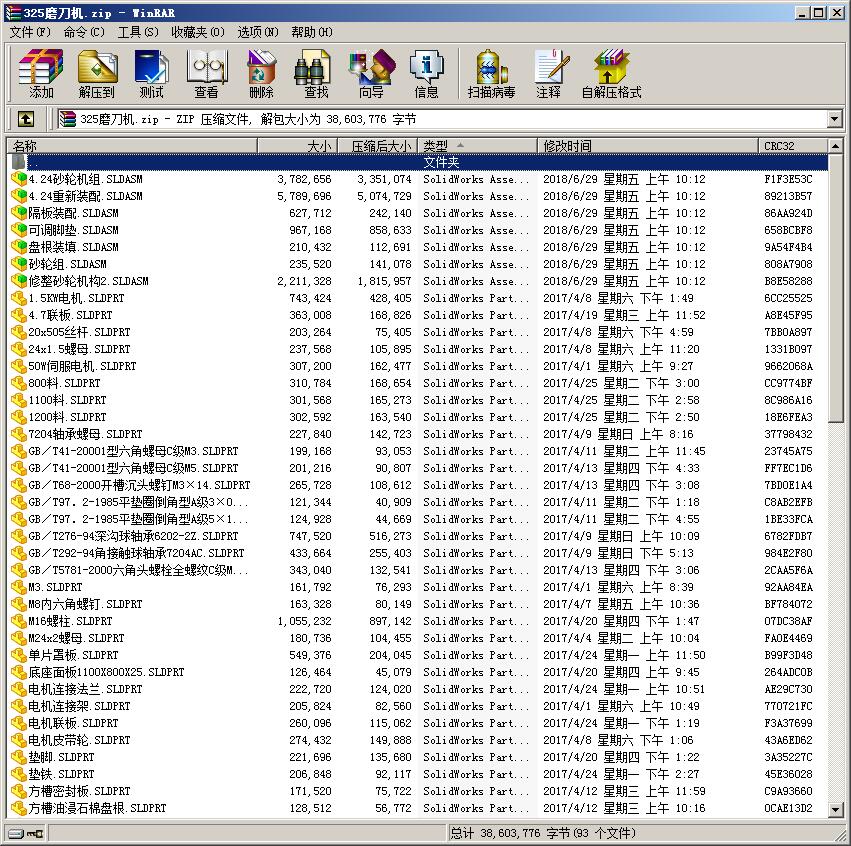

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1.5KW电机.SLDPRT | 726.00K |
| 2 | 1100料.SLDPRT | 294.50K |
| 3 | 1200料.SLDPRT | 295.50K |
| 4 | 16气缸.SLDPRT | 288.50K |
| 5 | 16气缸杆.SLDPRT | 213.00K |
| 6 | 20x505丝杆.SLDPRT | 198.50K |
| 7 | 24x1.5螺母.SLDPRT | 232.00K |
| 8 | 27角铁.SLDPRT | 173.50K |
| 9 |  4.24砂轮机组.SLDASM | 3.61M |
| 10 | 4.24重新装配.SLDASM | 5.51M |
| 11 | 4.7联板.SLDPRT | 354.50K |
| 12 | 50W伺服电机.SLDPRT | 300.00K |
| 13 | 6气管接头.SLDPRT | 902.50K |
| 14 | 7204轴承螺母.SLDPRT | 222.50K |
| 15 | 800料.SLDPRT | 303.50K |
| 16 | GB／T276-94深沟球轴承6202-2Z.SLDPRT | 730.00K |
| 17 | GB／T292-94角接触球轴承7204AC.SLDPRT | 423.50K |
| 18 | GB／T41-20001型六角螺母C级M3.SLDPRT | 194.50K |
| 19 | GB／T41-20001型六角螺母C级M5.SLDPRT | 196.50K |
| 20 | GB／T5781-2000六角头螺栓全螺纹C级M5×25.SLDPRT | 335.00K |
| 21 | GB／T68-2000开槽沉头螺钉M3×14.SLDPRT | 259.50K |
| 22 | GB／T97．2-1985平垫圈倒角型A级3×0.8.SLDPRT | 118.50K |
| 23 | GB／T97．2-1985平垫圈倒角型A级5×1.SLDPRT | 122.00K |
| 24 | M10.SLDPRT | 147.50K |
| 25 | M16X1.5.SLDPRT | 227.50K |
| 26 | M16螺柱.SLDPRT | 1.01M |
| 27 | M24x2螺母.SLDPRT | 176.50K |
| 28 | M3.SLDPRT | 158.00K |
| 29 | M3螺钉.SLDPRT | 224.50K |
| 30 | M5螺栓.SLDPRT | 242.50K |
| 31 | M6.SLDPRT | 140.50K |
| 32 | M8内六角螺钉.SLDPRT | 159.50K |
| 33 | 上滑块.SLDPRT | 158.50K |
| 34 | 上联板.SLDPRT | 132.00K |
| 35 | 下围料.SLDPRT | 143.00K |
| 36 | 丝杆.SLDPRT | 1.73M |
| 37 | 丝杆支点座.SLDPRT | 159.00K |
| 38 | 丝杆滚珠盒.SLDPRT | 226.00K |
| 39 | 伺服电机.SLDPRT | 241.50K |
| 40 | 伺服电机座板.SLDPRT | 294.50K |
| 41 | 修整砂轮机构2.SLDASM | 2.13M |
| 42 | 修整角架.SLDPRT | 545.50K |
| 43 | 修砂轮密封调整块长.SLDPRT | 149.50K |
| 44 | 修砂轮短调整块.SLDPRT | 134.00K |
| 45 | 冷却水箱.SLDPRT | 150.50K |
| 46 | 刀片压板.SLDPRT | 178.50K |
| 47 | 刀片导轨.SLDPRT | 375.00K |
| 48 | 单片罩板.SLDPRT | 536.50K |
| 49 | 压料定位板.SLDPRT | 248.00K |
| 50 | 压料座板.SLDPRT | 306.00K |
| 51 | 压板.SLDPRT | 250.00K |
| 52 | 压针.SLDPRT | 171.00K |
| 53 | 可调脚垫.SLDASM | 944.50K |
| 54 | 右刀片（00）.SLDPRT | 327.00K |
| 55 | 右块.SLDPRT | 143.50K |
| 56 | 围料1.SLDPRT | 155.00K |
| 57 | 垫脚.SLDPRT | 216.50K |
| 58 | 垫铁.SLDPRT | 202.00K |
| 59 | 夹具调整座.SLDPRT | 172.50K |
| 60 | 定位心头.SLDPRT | 259.00K |
| 61 | 密封滑动板.SLDPRT | 249.00K |
| 62 | 密封盘根.SLDPRT | 135.00K |
| 63 | 导料槽.SLDPRT | 158.50K |
| 64 | 导柱.SLDPRT | 200.00K |
| 65 | 小方密封盘根.SLDPRT | 166.00K |
| 66 | 尾块.SLDPRT | 280.00K |
| 67 | 左刀片.SLDPRT | 405.50K |
| 68 | 平键6.SLDPRT | 190.50K |
| 69 | 平键6x40.SLDPRT | 191.00K |
| 70 | 底座面板1100X800X25.SLDPRT | 123.50K |
| 71 | 推杆25.SLDPRT | 109.00K |
| 72 | 支座.SLDPRT | 455.50K |
| 73 | 改动气缸.SLDPRT | 214.50K |
| 74 | 改气缸装配.SLDASM | 426.00K |
| 75 | 料盒.SLDPRT | 182.00K |
| 76 | 方填料压盖.SLDPRT | 173.50K |
| 77 | 方形气缸.SLDPRT | 530.00K |
| 78 | 方槽密封板.SLDPRT | 167.50K |
| 79 | 方槽油浸石棉盘根.SLDPRT | 125.50K |
| 80 | 方气缸垫板.SLDPRT | 210.50K |
| 81 | 方气缸杆.SLDPRT | 227.00K |
| 82 | 方盘根槽.SLDPRT | 261.00K |
| 83 | 方缸联板.SLDPRT | 192.50K |
| 84 | 方缸装配.SLDASM | 219.00K |
| 85 | 方缸连接压板.SLDPRT | 116.00K |
| 86 | 横围头料.SLDPRT | 149.00K |
| 87 | 横轴25.SLDPRT | 320.50K |
| 88 | 气缸摆动法兰.SLDPRT | 675.50K |
| 89 | 活塞杆.SLDPRT | 236.50K |
| 90 | 滑轨.SLDPRT | 164.00K |
| 91 | 滚珠螺母.SLDPRT | 179.00K |
| 92 | 电机皮带轮.SLDPRT | 268.00K |
| 93 | 电机联板.SLDPRT | 254.00K |
| 94 | 电机连接架.SLDPRT | 201.00K |
| 95 | 电机连接法兰.SLDPRT | 217.50K |
| 96 | 盘根槽.SLDPRT | 221.00K |
| 97 | 盘根装填.SLDASM | 200.00K |
| 98 | 直线导轨.SLDPRT | 305.00K |
| 99 | 砂轮外片1.SLDPRT | 194.00K |
| 100 | 砂轮机垫座.SLDPRT | 560.00K |
| 101 | 砂轮机板.SLDPRT | 278.00K |
| 102 | 砂轮片.SLDPRT | 101.00K |
| 103 | 砂轮笔.SLDPRT | 281.50K |
| 104 | 砂轮组.SLDASM | 230.00K |
| 105 | 砂轮轴.SLDPRT | 796.00K |
| 106 | 砂轮轴带轮.SLDPRT | 246.00K |
| 107 | 砂轮里盖.SLDPRT | 178.00K |
| 108 | 竖板.SLDPRT | 146.00K |
| 109 | 紧定螺钉5.SLDPRT | 140.00K |
| 110 | 罗旋线.SLDPRT | 288.00K |
| 111 | 罩壳右侧板.SLDPRT | 361.50K |
| 112 | 联轴器.SLDPRT | 246.50K |
| 113 | 脚料1.SLDPRT | 190.00K |
| 114 | 脚料2.SLDPRT | 196.00K |
| 115 | 螺母M16.SLDPRT | 181.50K |
| 116 | 螺母套.SLDPRT | 184.50K |
| 117 | 螺母滑块.SLDPRT | 244.00K |
| 118 | 螺钉M4.SLDPRT | 146.00K |
| 119 | 装配体1.SLDASM | 308.00K |
| 120 | 装配体2.SLDASM | 1.00M |
| 121 | 角板25.SLDPRT | 128.00K |
| 122 | 角铁26.SLDPRT | 178.00K |
| 123 | 调整块.SLDPRT | 161.50K |
| 124 | 调整螺栓M5×25.SLDPRT | 334.50K |
| 125 | 调整螺钉.SLDPRT | 175.00K |
| 126 | 轴承.SLDPRT | 178.50K |
| 127 | 轴承体.SLDPRT | 396.00K |
| 128 | 轴承压盖.SLDPRT | 151.00K |
| 129 | 连笔法兰.SLDPRT | 379.00K |
| 130 | 退料板.SLDPRT | 172.50K |
| 131 | 重画底板.SLDPRT | 208.00K |
| 132 | 针形气缸.SLDPRT | 277.50K |
| 133 | 铜套.SLDPRT | 223.50K |
| 134 | 隔板17.SLDPRT | 162.00K |
| 135 | 隔板装配.SLDASM | 613.00K |
| 136 | 震动盘.SLDPRT | 464.50K |
