双缸柴油机气缸体钻削组合机床总体及夹具设计【三图一卡】【16张图纸-3A0】【优秀】
图纸描述
双缸柴油机气缸体钻削组合机床总体及夹具设计【三图一卡】【16张图纸-3A0】【优秀】图纸下载，该图纸类型属于毕业设计、毕业设计图纸，图纸大小1.61M，共计23个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者

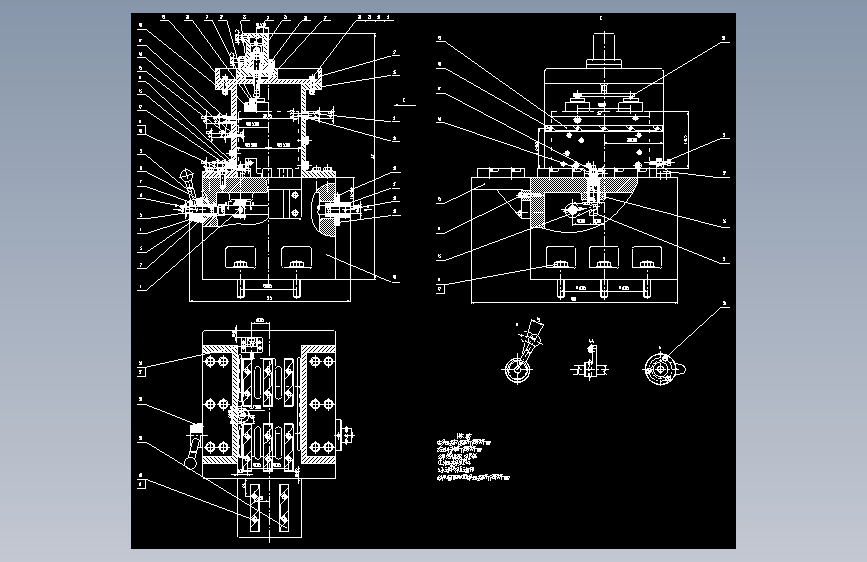

贺石
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  中英文摘要.doc | 27.00K |
| 2 | 任务书.doc | 226.00K |

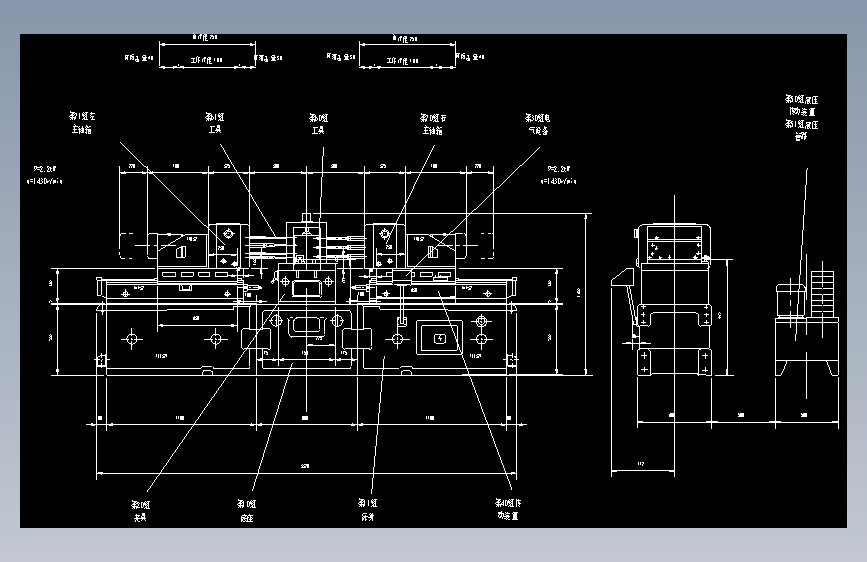

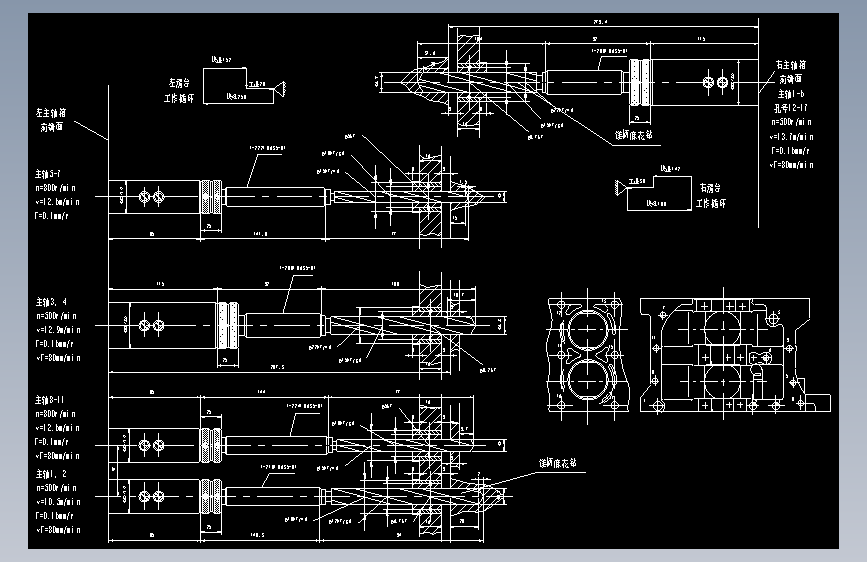

| 3 |  加工示意图.dwg | 156.88K |
| 4 | 双缸柴油机气缸体钻削组合机床总体及夹具设计开题报告.doc | 152.50K |
| 5 | 双缸柴油机气缸体钻削组合机床总体及夹具设计说明书.doc | 998.29K |
| 6 | 右钻模板.dwg | 99.56K |
| 7 | 垫圈.dwg | 71.91K |
| 8 | 夹具底座.dwg | 199.75K |

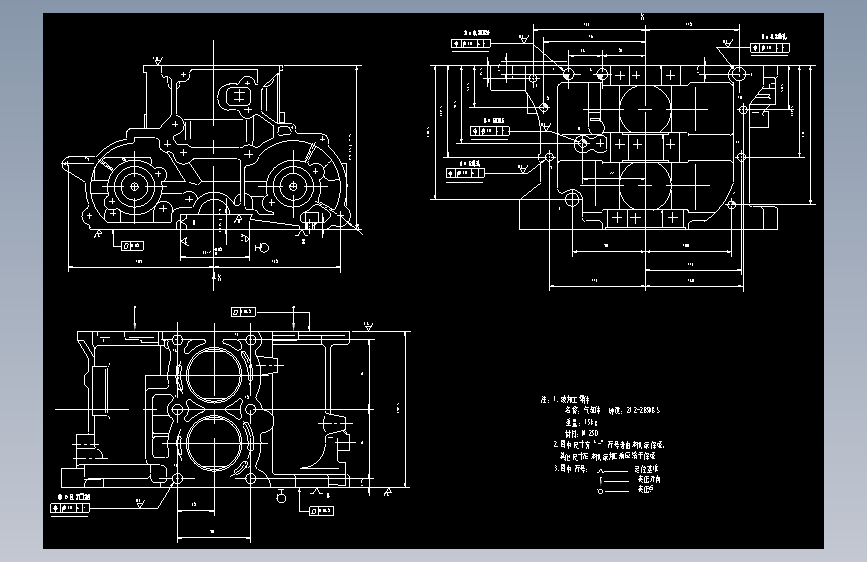

| 9 | 夹具装配图.dwg | 264.00K |
| 10 | 套.dwg | 71.66K |
| 11 | 左钻模板.dwg | 111.75K |
| 12 | 手柄座.dwg | 94.81K |
| 13 | 推杆.dwg | 81.59K |
| 14 | 推杆套.dwg | 68.63K |
| 15 | 推杆杠杆.dwg | 73.63K |
| 16 | 机床联系尺寸图.dwg | 148.75K |
| 17 | 毕业实习报告.doc | 160.50K |
| 18 | 法兰盘.dwg | 94.56K |
| 19 | 生产率计算卡.doc | 79.00K |
| 20 | 端套.dwg | 63.16K |
| 21 | 被加工零件工序图.dwg | 122.19K |
| 22 | 轴.dwg | 70.38K |
| 23 | 选题申报表.doc | 36.50K |
