卧式钻孔组合机床液压系统的设计
图纸描述
卧式钻孔组合机床液压系统的设计图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小1.62M，共计13个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要500金币
立即下载 收藏
图纸信息
作者
贾狄珍
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

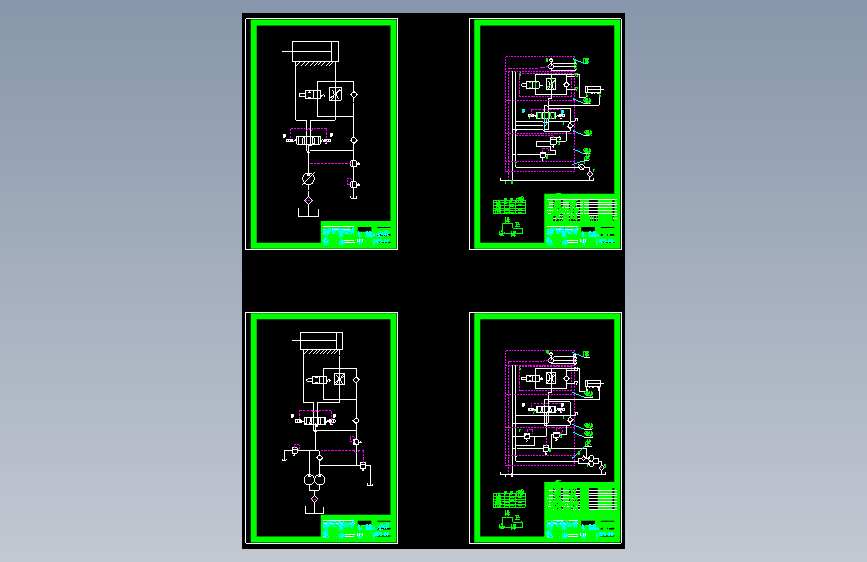

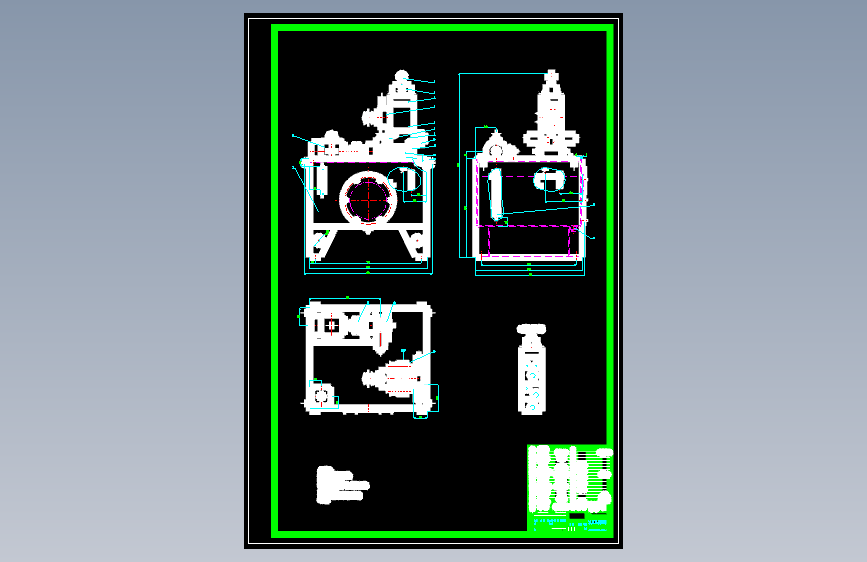

| 1 |  A0-液压站装配图.dwg | 129.59K |
| 2 | A0-液压系统装配图.dwg | 145.25K |
| 3 | A1-液压缸装配图.dwg | 134.69K |

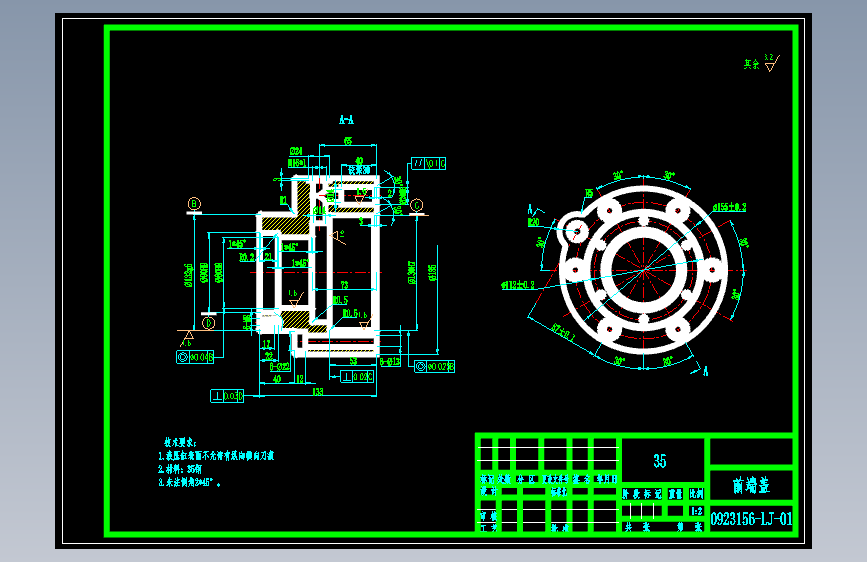

| 4 | A3-前端盖.dwg | 159.00K |
| 5 | A3-后缸盖.dwg | 129.31K |

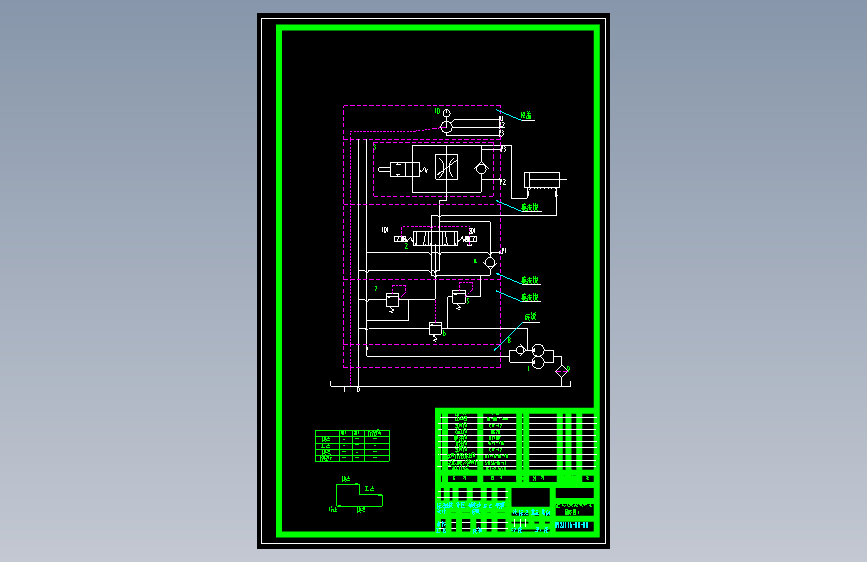

| 6 | A4-液压系统图1.dwg | 141.09K |

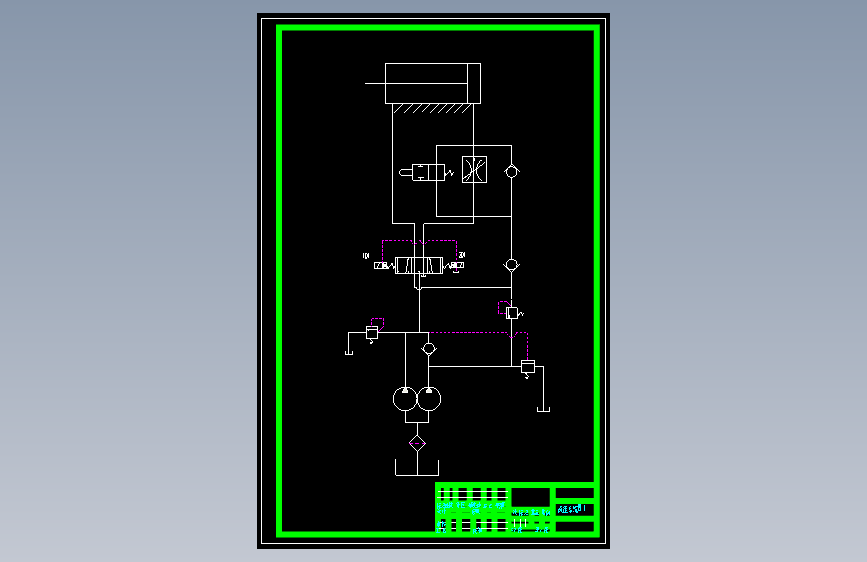

| 7 | A4-液压系统图2.dwg | 124.81K |
| 8 | A4-液压系统集成块单元回路图1.dwg | 135.56K |
| 9 | A4-液压系统集成块单元回路图2.dwg | 134.03K |
| 10 |  相关资料.doc | 132.00K |
| 11 |  计划周记进度检查表.xls | 13.50K |
| 12 | 设计说明书.doc | 1.53M |
| 13 | 零件图4张合集.dwg | 319.19K |
