四足机器人带三维二维说明书
图纸描述

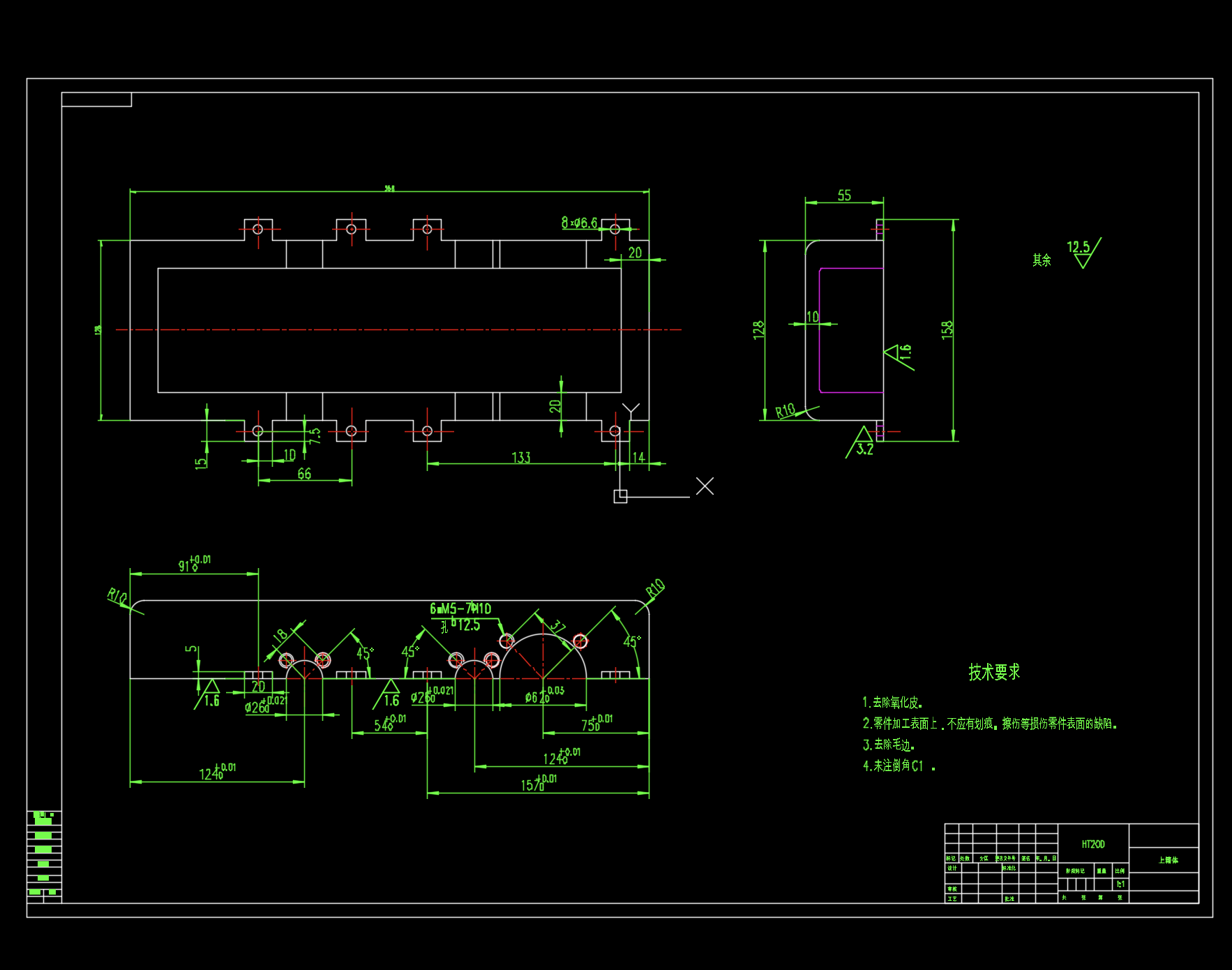

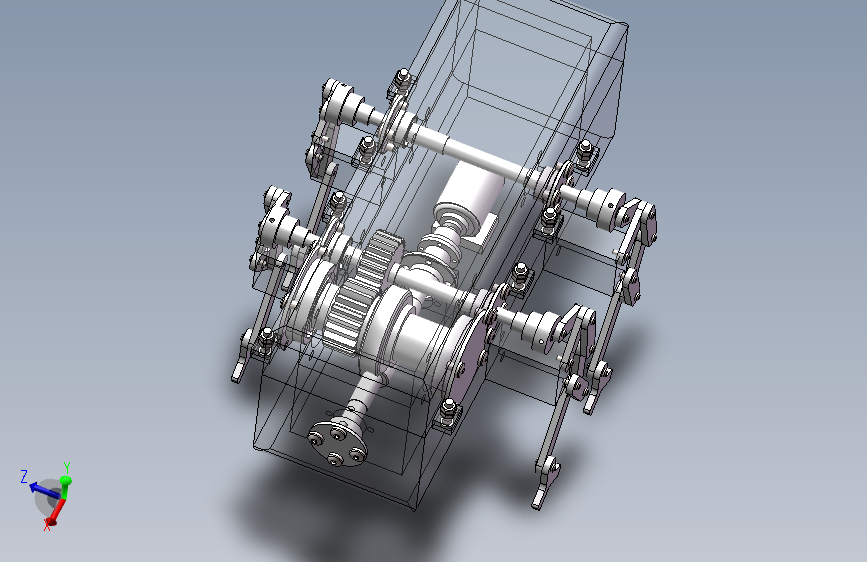

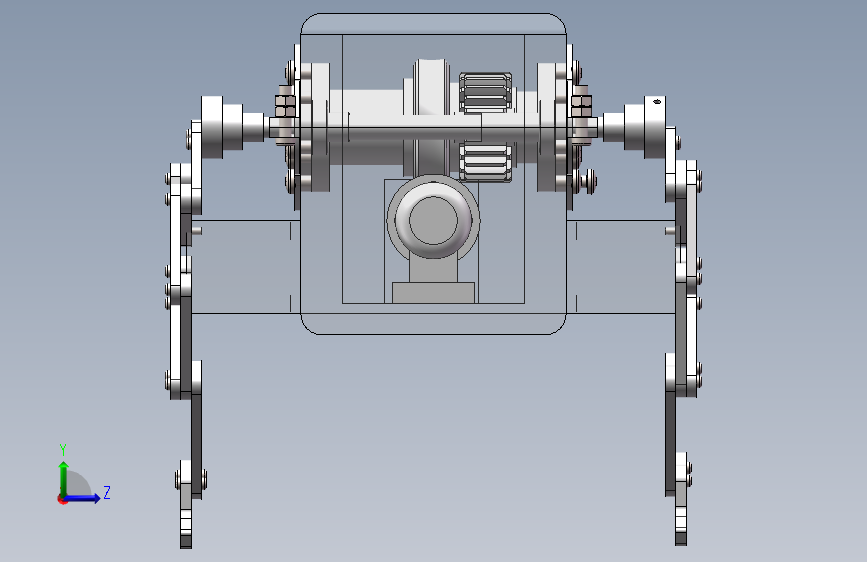

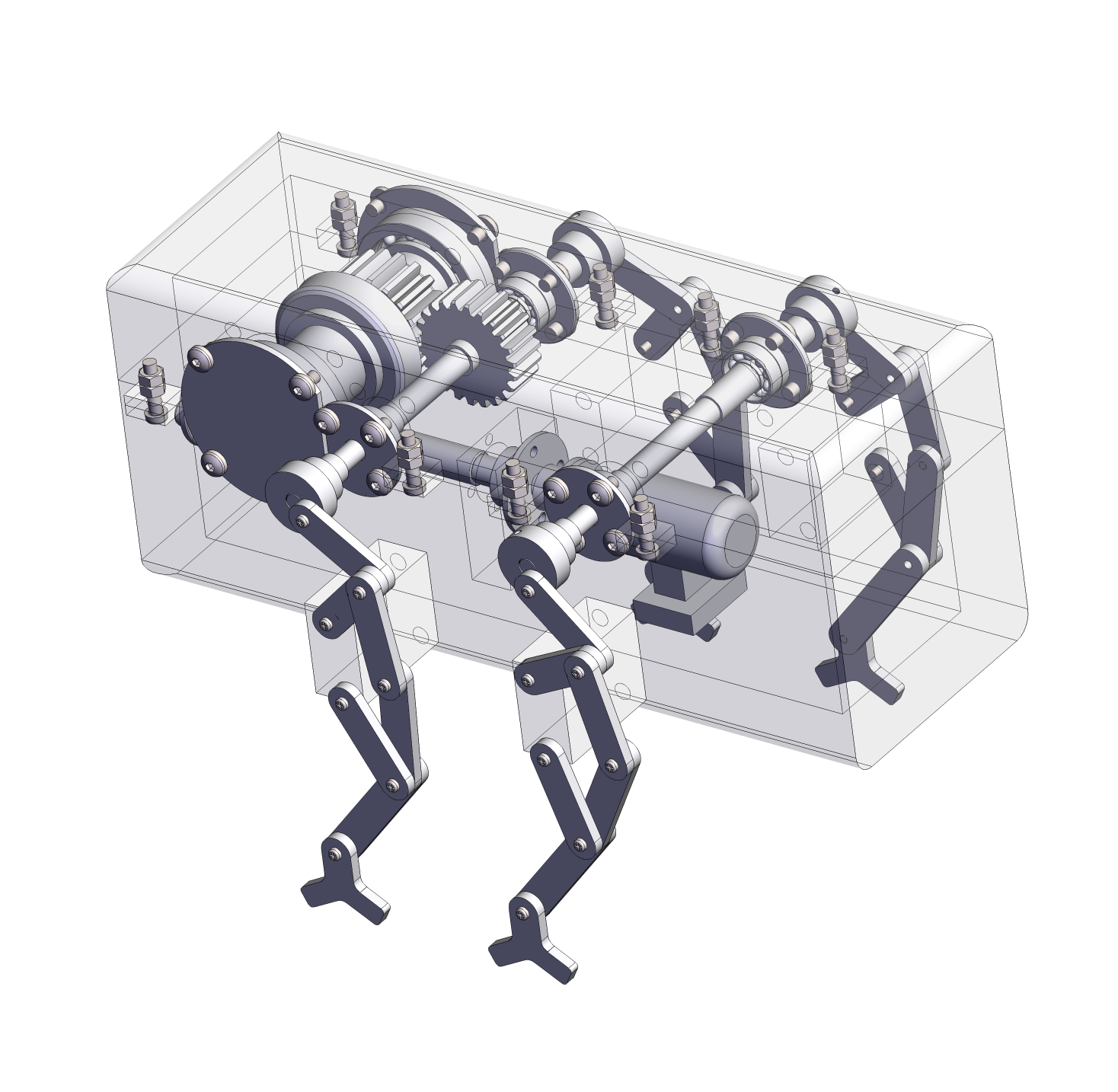

四足机器人带三维二维说明书图纸下载，该图纸类型属于机械设备、自动化设备图纸，图纸大小14.46M，共计65个文件，包含3D图纸和2D图纸，图纸主格式为dwg,sldprt,sldasm，使用SOLIDWORKS 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要770金币
立即下载 收藏
图纸信息
作者
FantasticStar
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0-装配图.dwg | 394.44K |
| 2 | 上箱体.dwg | 127.09K |
| 3 | 下箱体.dwg | 141.03K |
| 4 | 中间轴.dwg | 120.38K |

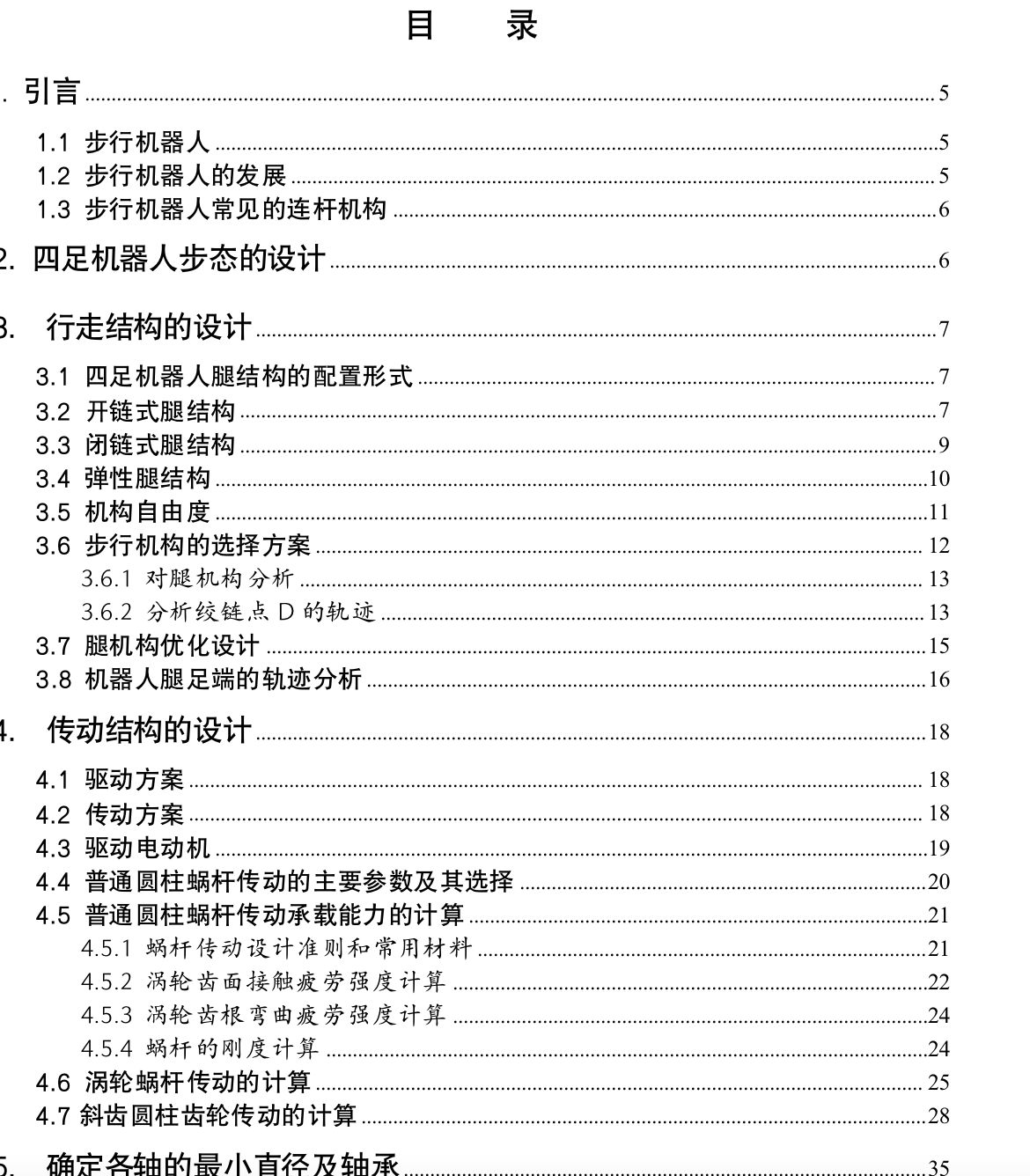

| 5 |  四足机器人初稿.doc | 1.44M |
| 6 | 套筒1.dwg | 89.44K |
| 7 | 套筒2.dwg | 89.44K |
| 8 | 套筒3.dwg | 89.19K |
| 9 | 套筒4.dwg | 90.19K |
| 10 | 支撑板.dwg | 116.09K |
| 11 | 涡轮.dwg | 109.38K |
| 12 | 蜗杆.dwg | 109.13K |
| 13 | 轴.dwg | 101.16K |
| 14 | 轴承端盖1.dwg | 93.94K |
| 15 | 轴承端盖2.dwg | 93.19K |
| 16 | 输出轴.dwg | 118.63K |
| 17 | 输出齿轮轴.dwg | 114.88K |
| 18 | 连杆1.dwg | 92.31K |
| 19 | 连杆2.dwg | 95.19K |
| 20 | 连杆3.dwg | 92.44K |
| 21 | 驱动圆盘.dwg | 93.94K |
| 22 | 齿轮3.dwg | 107.38K |
| 23 | CancelSolverMenu.dat | 4B |
| 24 | CheckBoxStatus.dat | 4B |
| 25 |  上箱体.SLDPRT | 216.83K |
| 26 | 下箱体.SLDPRT | 275.62K |
| 27 | 前足轴.SLDPRT | 70.23K |
| 28 | 同步带轮.SLDPRT | 74.04K |
| 29 | 后足轴.SLDPRT | 58.60K |
| 30 | 后足轴套.SLDPRT | 62.41K |
| 31 | 后足轴套2.SLDPRT | 71.35K |
| 32 |  四组机器人.SLDASM | 1.60M |
| 33 | 涡轮.SLDPRT | 142.45K |
| 34 | 涡轮端盖.SLDPRT | 134.12K |
| 35 | 涡轮轴.SLDPRT | 76.78K |
| 36 | 涡轮轴套.SLDPRT | 82.94K |
| 37 | 涡轮轴套2.SLDPRT | 73.50K |
| 38 | 涡轮轴承.SLDPRT | 418.50K |
| 39 | 涡轮齿轮.SLDPRT | 173.09K |
| 40 | 电机.SLDPRT | 138.37K |
| 41 | 联轴器.SLDPRT | 102.13K |
| 42 | 脚掌.SLDPRT | 83.67K |
| 43 | 蜗杆.SLDPRT | 85.68K |
| 44 | 蜗杆端盖.SLDPRT | 103.12K |
| 45 | 蜗杆端盖2.SLDPRT | 113.10K |
| 46 | 蜗杆轴套.SLDPRT | 92.47K |
| 47 | 蜗杆轴套2.SLDPRT | 71.51K |
| 48 | 蜗杆轴承.SLDPRT | 337.76K |
| 49 | 螺栓.SLDPRT | 250.00K |
| 50 | 足大齿轮.SLDPRT | 190.21K |
| 51 | 足端盖.SLDPRT | 279.50K |
| 52 | 足轴套.SLDPRT | 73.09K |
| 53 | 足轴套2.SLDPRT | 91.00K |
| 54 | 足轴承.SLDPRT | 460.14K |
| 55 | 足轴承盖.SLDPRT | 126.34K |
| 56 | 足轴承盖2.SLDPRT | 110.16K |
| 57 | 连杆1-算例1.CWR | 10.16M |
| 58 | 连杆1-算例1.LOG | 156B |
| 59 | 连杆1.SLDPRT | 92.57K |
| 60 | 连杆2.SLDPRT | 77.33K |
| 61 | 连杆3.SLDPRT | 70.40K |
| 62 | 连杆4.SLDPRT | 73.18K |
| 63 | 连杆5.SLDPRT | 68.27K |
| 64 | 连杆6.SLDPRT | 57.69K |
| 65 | 驱动圆盘.SLDPRT | 105.46K |
