数控龙门三枪H型钢自动火焰切割机设计CAD图纸
图纸描述

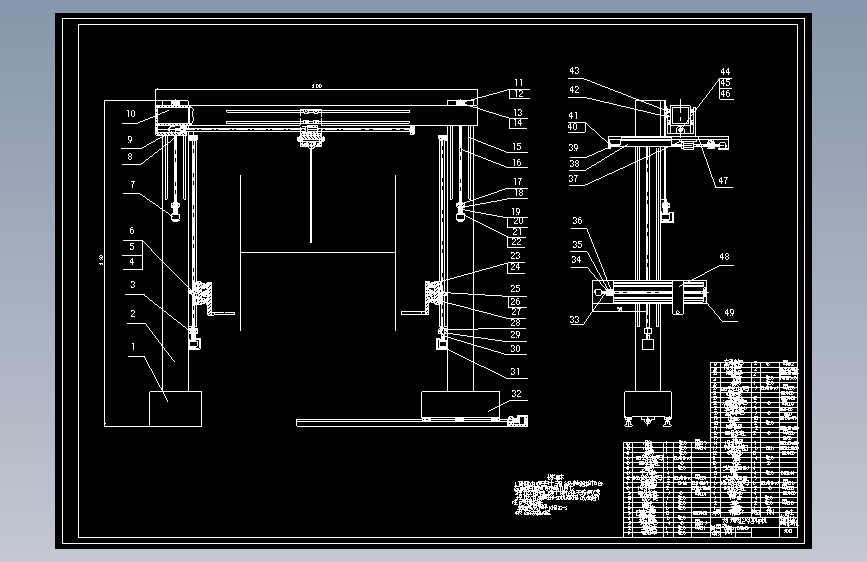

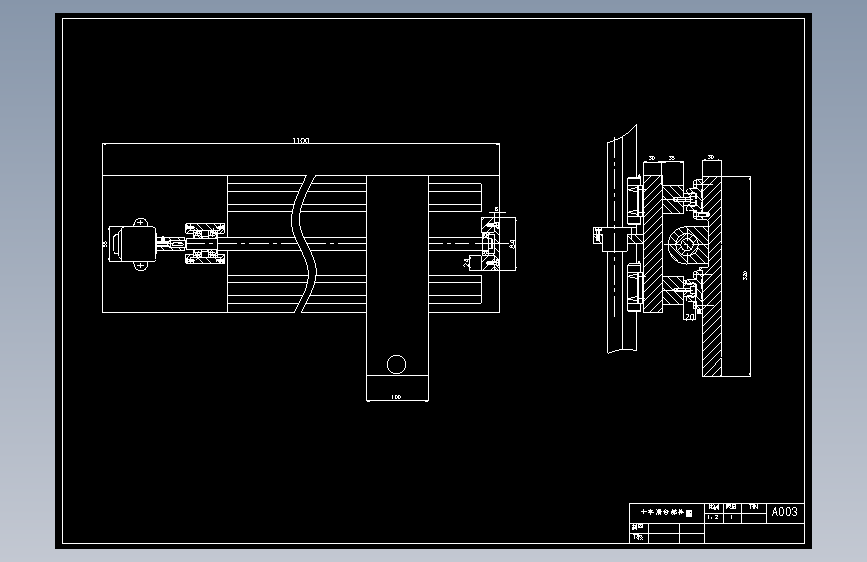

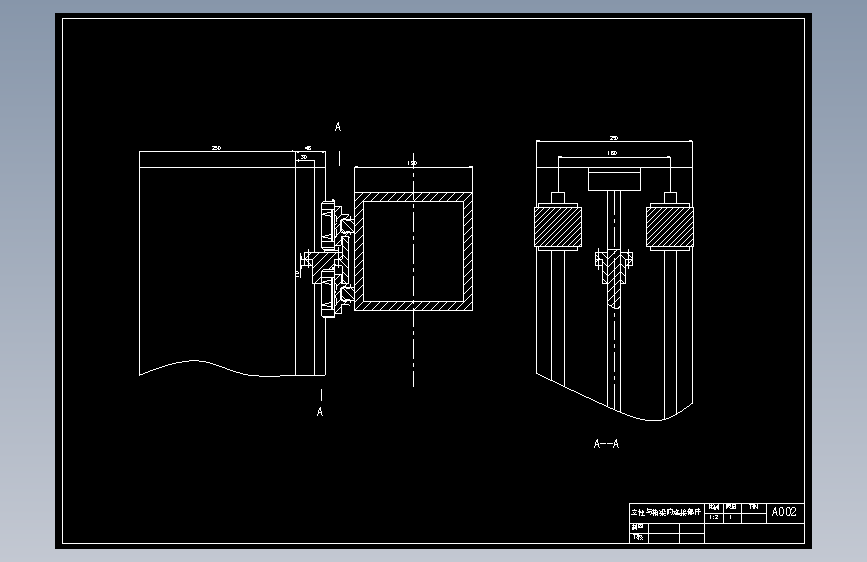

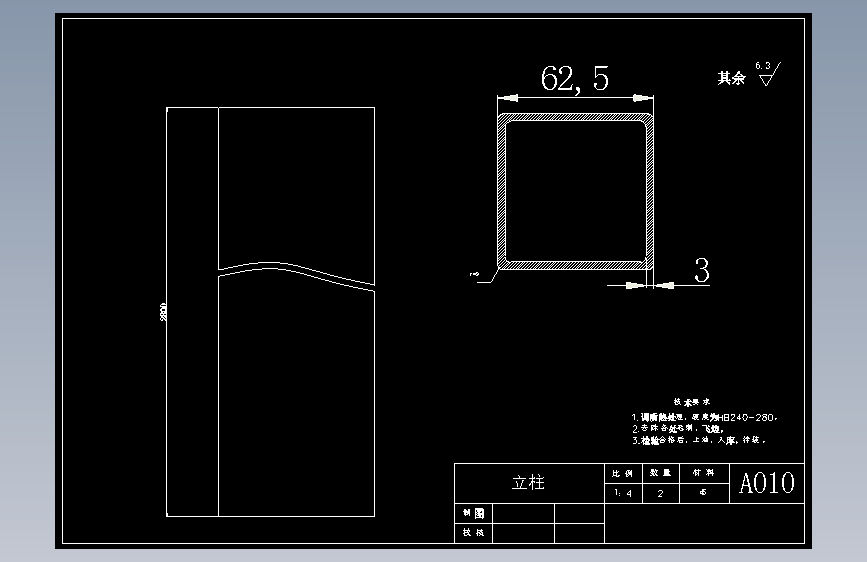

数控龙门三枪H型钢自动火焰切割机设计CAD图纸图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小1.72M，共计18个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要230金币
立即下载 收藏
图纸信息
作者
康理
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1滑台-A4.dwg | 40.06K |
| 2 | 20丝杠螺母-A4.dwg | 39.31K |
| 3 | 20滑动丝杠-A4.dwg | 47.06K |
| 4 | 20滚动丝杠-A4.dwg | 60.53K |
| 5 | 20滚动丝杠螺母-A4.dwg | 41.06K |
| 6 | 24丝杠螺母-A4.dwg | 40.31K |
| 7 | 24滑动丝杠-A4.dwg | 48.03K |
| 8 | 2滑台-A4.dwg | 42.31K |
| 9 | 变径联轴器-A4.dwg | 42.06K |
| 10 | 立柱-A4.dwg | 104.63K |
| 11 | 立柱座-A4.dwg | 40.06K |
| 12 | 联轴器-A4.dwg | 41.81K |
| 13 | 装配图0.5-A0.dwg | 556.78K |
| 14 | 装配图A0.dwg | 544.12K |
| 15 |  设计说明书.doc | 448.00K |
| 16 | 过盈轴套联轴器-A4.dwg | 43.81K |
| 17 | 部件图1-A2.dwg | 112.31K |
| 18 | 部件图2-A2.dwg | 75.19K |
