D420精密冲切机
图纸描述

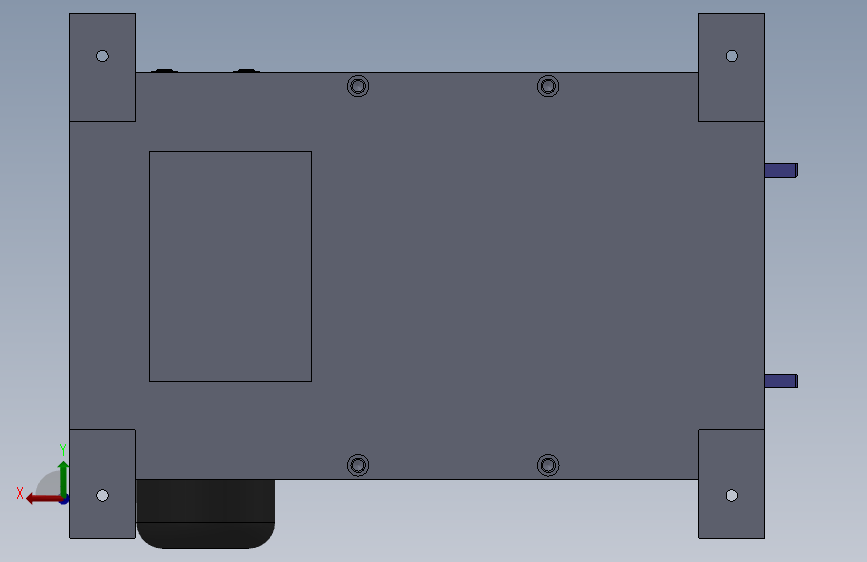

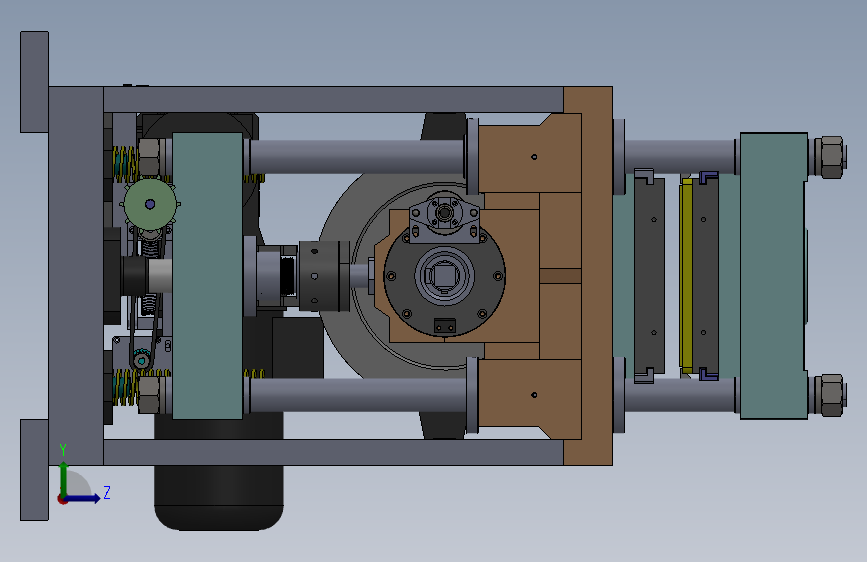

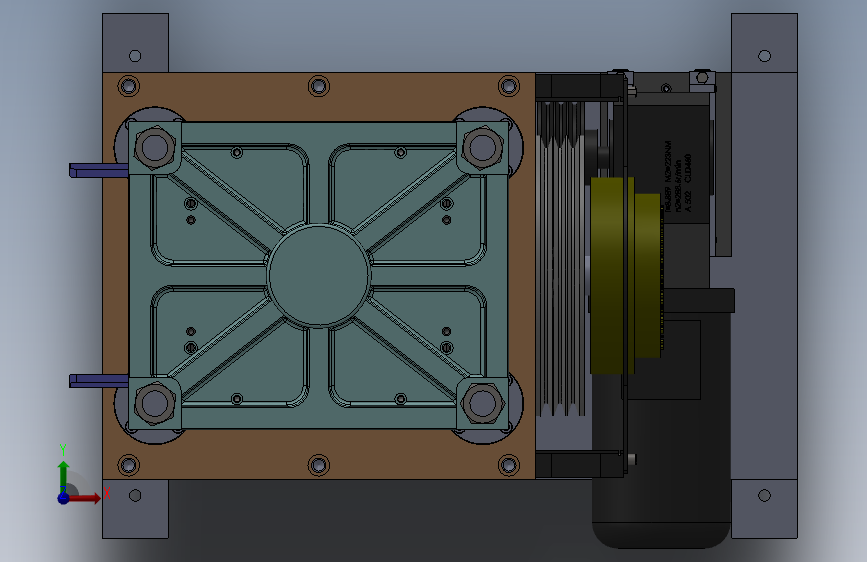

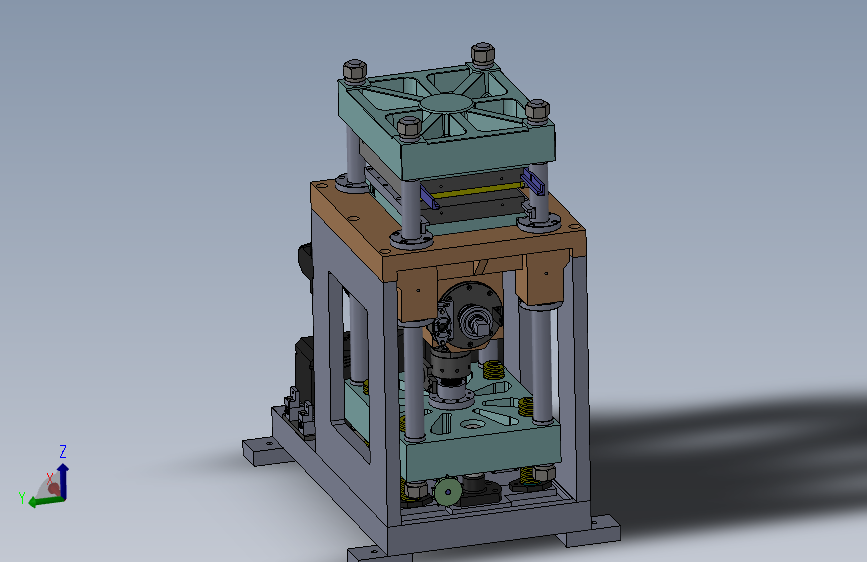

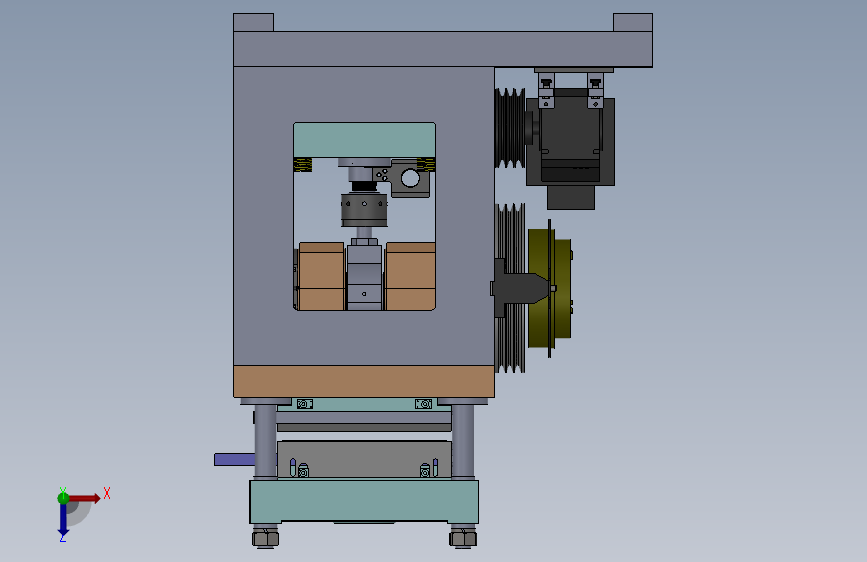

D420精密冲切机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小44.43M，共计136个文件，包含3D图纸，图纸主格式为sldprt,slddrw,sldasm,step，使用SOLIDWORKS 2010软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要230金币
立即下载 收藏
图纸信息
图纸ID ：484248
文件大小：44.43M
所需金币：230
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,slddrw,sldasm,step
软件版本：SOLIDWORKS 2010
作者
伊彰
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  11mm隔套.SLDPRT | 253.50K |
| 2 | 20隔套.SLDPRT | 123.00K |
| 3 | 22套.SLDPRT | 145.00K |
| 4 | 3mm隔套.SLDPRT | 115.50K |
| 5 | 44XL037-FS44-1.5H1L0.7500S1.sldprt | 419.50K |
| 6 |  55导杆.SLDDRW | 683.00K |
| 7 | 55导杆.SLDPRT | 196.00K |
| 8 | 97mm隔套.SLDPRT | 130.00K |
| 9 | ChainwheelDIN8192-B20Z03--20SB26H15L10.0S1.sldprt | 395.50K |
| 10 | ChainwheelDIN8192-B28Z03--28SB35H22L12.0S1.sldprt | 408.00K |
| 11 |  D420冲切机.SLDASM | 8.58M |
| 12 | D420冲切机.SLDDRW | 1.66M |
| 13 |  D420冲切机.STEP | 43.08M |
| 14 | GB_FASTENER_BOLT_HHBFTCM10X40-N.SLDPRT | 189.00K |
| 15 | GB_FASTENER_NUT_SNC1M39-N.SLDPRT | 201.50K |
| 16 | GB_FASTENER_SCREWS_HSHCSM4X8-N.SLDPRT | 198.50K |
| 17 | GB_FASTENER_WASHER_SMWC6.SLDPRT | 110.00K |
| 18 | GB_FASTENER_WASHER_SW39.SLDPRT | 124.50K |
| 19 | GB_FASTENER_WASHER_SW6.SLDPRT | 124.50K |
| 20 | GB_PARALLEL_PINS_TYPE416X60-N.SLDPRT | 173.50K |
| 21 | GB_SPECIAL_TYPE18M6-N.SLDPRT | 197.50K |
| 22 | GB_TAPER_PINS_TYPE312X100-N.SLDPRT | 172.50K |
| 23 | ISO-Spurgear1.25M32T20PA10FW---S32B30H15L12.0S1.sldprt | 399.00K |
| 24 | Rollingbearings51102GB301-1995.SLDPRT | 351.50K |
| 25 | Rollingbearings51110GB301-1995.SLDPRT | 379.00K |
| 26 | Rollingbearings6202GB276-94.SLDPRT | 371.00K |
| 27 | Rollingbearings6212GB276-94.SLDPRT | 386.00K |
| 28 | Rollingbearings6314GB276-94.SLDPRT | 376.00K |
| 29 | T型螺母.SLDPRT | 145.00K |
| 30 | 上弹簧垫.SLDPRT | 134.00K |
| 31 | 上模右导轨.SLDDRW | 508.00K |
| 32 | 上模右导轨.SLDPRT | 291.00K |
| 33 | 上模右导轨1.SLDPRT | 128.20K |
| 34 | 上模垫板.SLDDRW | 527.00K |
| 35 | 上模垫板.SLDPRT | 152.00K |
| 36 | 上模垫板1.SLDPRT | 64.38K |
| 37 | 上模安装板.SLDDRW | 651.50K |
| 38 | 上模安装板.SLDPRT | 573.00K |
| 39 | 上模安装板1.SLDPRT | 224.97K |
| 40 | 上模左导轨.SLDDRW | 628.50K |
| 41 | 上模左导轨.SLDPRT | 299.50K |
| 42 | 上模左导轨1.SLDPRT | 128.89K |
| 43 | 上模座.SLDPRT | 1.27M |
| 44 | 上模板.SLDDRW | 582.50K |
| 45 | 上模板.SLDPRT | 626.00K |
| 46 | 上模板锁紧板.SLDDRW | 506.00K |
| 47 | 上模板锁紧板.SLDPRT | 243.50K |
| 48 | 下密封圈盖.SLDPRT | 292.00K |
| 49 | 下模右导轨.SLDDRW | 509.00K |
| 50 | 下模右导轨.SLDPRT | 238.00K |
| 51 | 下模右导轨1.SLDPRT | 108.35K |
| 52 | 下模安装板.SLDDRW | 721.00K |
| 53 | 下模安装板.SLDPRT | 731.50K |
| 54 | 下模左导轨.SLDDRW | 512.00K |
| 55 | 下模左导轨.SLDPRT | 244.50K |
| 56 | 下模左导轨1.SLDPRT | 106.69K |
| 57 | 下模座.SLDDRW | 1.34M |
| 58 | 下模座.SLDPRT | 2.77M |
| 59 | 下模座铜套1.SLDPRT | 354.00K |
| 60 | 下模座铜套2.SLDPRT | 270.50K |
| 61 | 下模座隔套.SLDPRT | 307.50K |
| 62 | 下模板.SLDDRW | 568.00K |
| 63 | 下模板.SLDPRT | 331.50K |
| 64 | 下模板1.SLDPRT | 172.38K |
| 65 | 主电机.SLDPRT | 1.39M |
| 66 | 主电机安装板.SLDPRT | 156.00K |
| 67 | 侧板１.SLDDRW | 814.00K |
| 68 | 侧板１.SLDPRT | 330.00K |
| 69 | 侧板２.SLDDRW | 711.50K |
| 70 | 侧板２.SLDPRT | 261.00K |
| 71 | 偏心轴.SLDDRW | 506.50K |
| 72 | 偏心轴.SLDPRT | 295.00K |
| 73 | 偏心轴带轮.SLDPRT | 375.00K |
| 74 | 偏心轴盖1.SLDPRT | 332.50K |
| 75 | 偏心轴盖2.SLDPRT | 309.00K |
| 76 | 偏心轴端盖1.SLDPRT | 305.50K |
| 77 | 偏心轴端盖2.SLDPRT | 208.50K |
| 78 | 副导柱.SLDDRW | 766.00K |
| 79 | 副导柱.SLDPRT | 493.50K |
| 80 | 升降板.SLDPRT | 641.50K |
| 81 | 升降螺杆.SLDPRT | 1.63M |
| 82 | 同步轮44XL037-FS44-2H0.5L1.9375N.sldprt | 635.00K |
| 83 | 唇型密封圈55.SLDPRT | 275.00K |
| 84 | 固定螺套.SLDPRT | 392.50K |
| 85 | 圆型密封圈83.SLDPRT | 137.00K |
| 86 | 圆柱销12.SLDPRT | 147.00K |
| 87 | 垫板1.SLDPRT | 113.00K |
| 88 | 安装板1.SLDPRT | 309.50K |
| 89 | 安装板2.SLDPRT | 126.50K |
| 90 | 安装板3.SLDPRT | 310.00K |
| 91 | 安装板4.SLDPRT | 202.50K |
| 92 | 密封圈盖.SLDPRT | 260.50K |
| 93 | 导杆垫.SLDPRT | 146.00K |
| 94 | 底座弹簧60X13X5X25019.SLDPRT | 774.00K |
| 95 | 底板.SLDDRW | 659.00K |
| 96 | 底板.SLDPRT | 563.50K |
| 97 | 弹簧垫.SLDPRT | 140.00K |
| 98 | 弹簧座.SLDPRT | 171.50K |
| 99 | 感应器安装板.SLDPRT | 186.00K |
| 100 | 扁销16X60.SLDPRT | 289.00K |
| 101 | 支撑杆.SLDPRT | 201.00K |
| 102 | 模板挡块.SLDPRT | 205.50K |
| 103 | 模板挡块2.SLDPRT | 227.00K |
| 104 | 欧特电机41K25GN-YM.SLDPRT | 325.50K |
| 105 | 气动离合器.SLDPRT | 1.06M |
| 106 | 汽缸安装板.SLDPRT | 179.50K |
| 107 | 测速杆座.SLDPRT | 184.50K |
| 108 | 球头.SLDPRT | 183.00K |
| 109 | 球头座.SLDPRT | 301.50K |
| 110 | 球头盖.SLDPRT | 424.50K |
| 111 | 球头盖键.SLDPRT | 128.50K |
| 112 | 球头装配体.SLDASM | 272.50K |
| 113 | 电机安装板.SLDPRT | 253.00K |
| 114 | 电机带轮.SLDPRT | 189.50K |
| 115 | 编码器安装座.SLDPRT | 230.00K |
| 116 | 编码器安装板.SLDPRT | 246.50K |
| 117 | 编码器安装板2.SLDPRT | 252.50K |
| 118 | 编码器装配体.SLDASM | 795.00K |
| 119 | 编码器装配体1.SLDASM | 570.61K |
| 120 | 编码器轴.SLDPRT | 198.00K |
| 121 | 编码器连接套.SLDPRT | 204.00K |
| 122 | 联合器安装座１.SLDPRT | 288.50K |
| 123 | 脚垫.SLDPRT | 136.50K |
| 124 | 蜗杆1×2.SLDPRT | 897.00K |
| 125 | 蜗杆轴套.SLDPRT | 144.50K |
| 126 | 蜗轮蜗杆调压机构.SLDASM | 2.25M |
| 127 | 蜗轮轴.SLDPRT | 264.00K |
| 128 | 记数轮.SLDPRT | 256.50K |
| 129 | 调压蜗轮60×2.SLDPRT | 2.91M |
| 130 | 调压链条.SLDPRT | 132.50K |
| 131 | 调整块.SLDPRT | 192.00K |
| 132 | 调整座.SLDPRT | 232.50K |
| 133 | 转盘轴.SLDPRT | 141.50K |
| 134 | 连接销.SLDPRT | 172.00K |
| 135 | 连杆.SLDPRT | 426.00K |
| 136 | 锁紧板.SLDPRT | 184.00K |
