小型钣金电气控制柜sw图3d模型+工程图五金钣金电气箱三维模型图纸下载,该图纸类型属于电子电工、电器设备及元件图纸,图纸大小17.53M,图纸格式为slddrw,sldprt,sldasm,图纸软件为SOLIDWORKS 2016,可供设计参考。

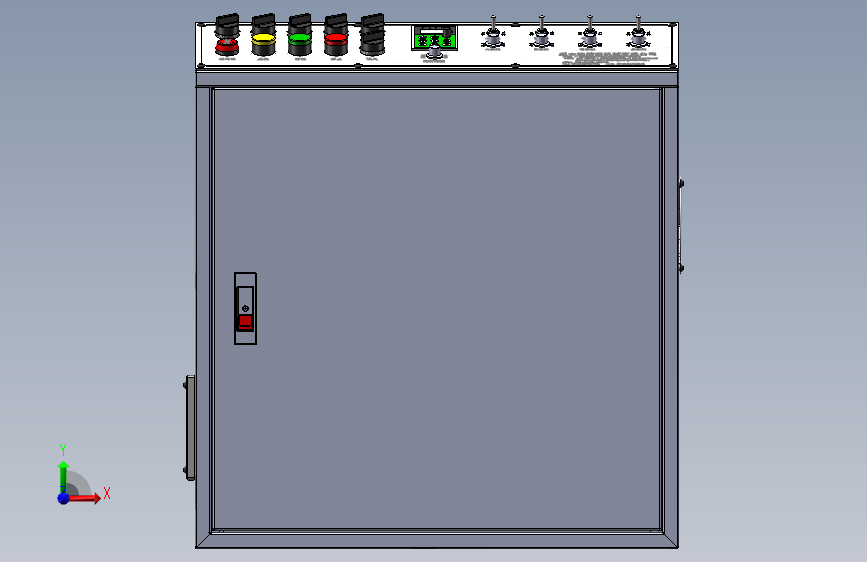

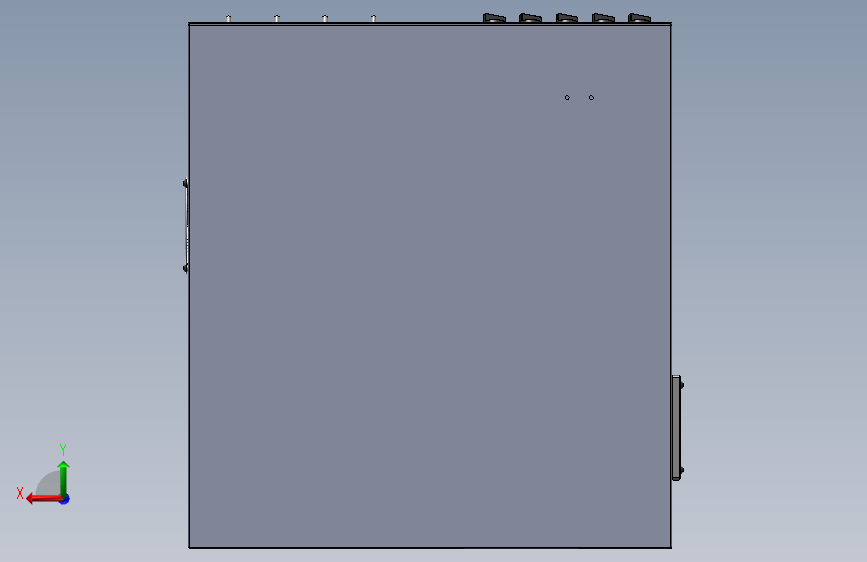

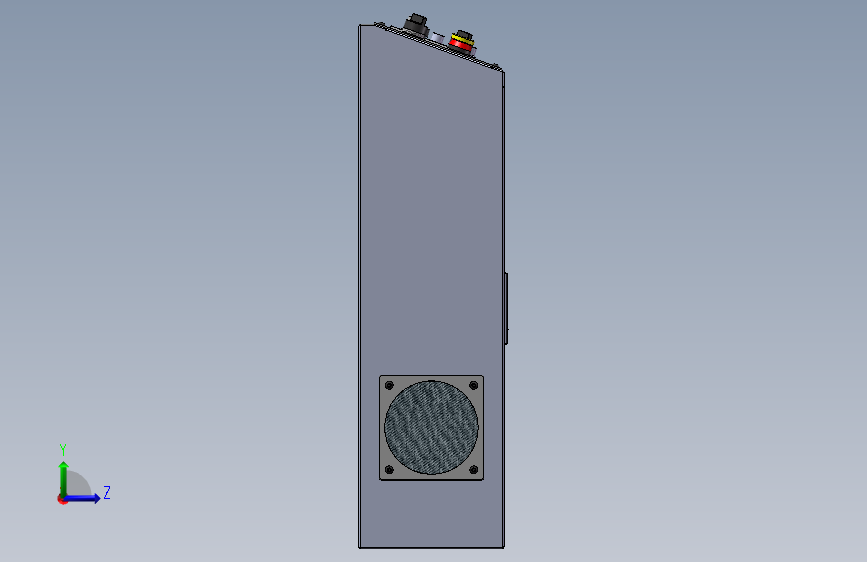

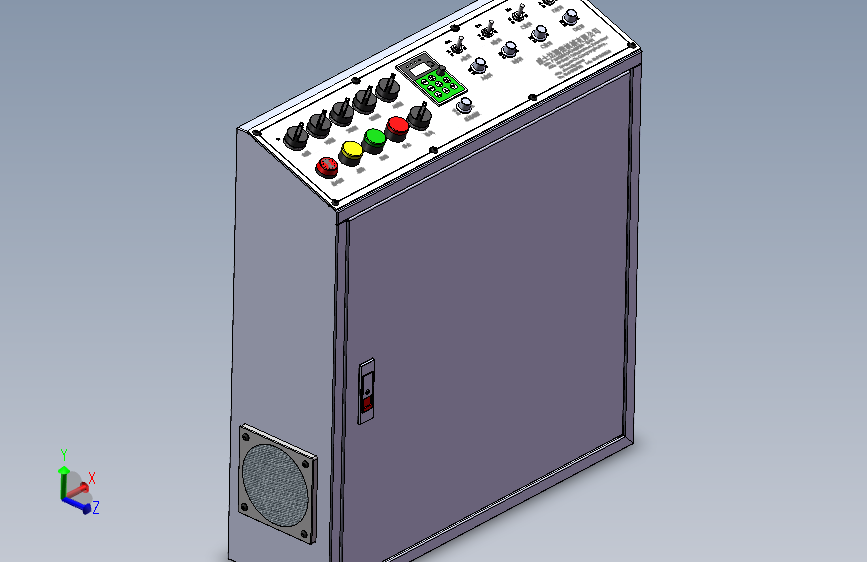

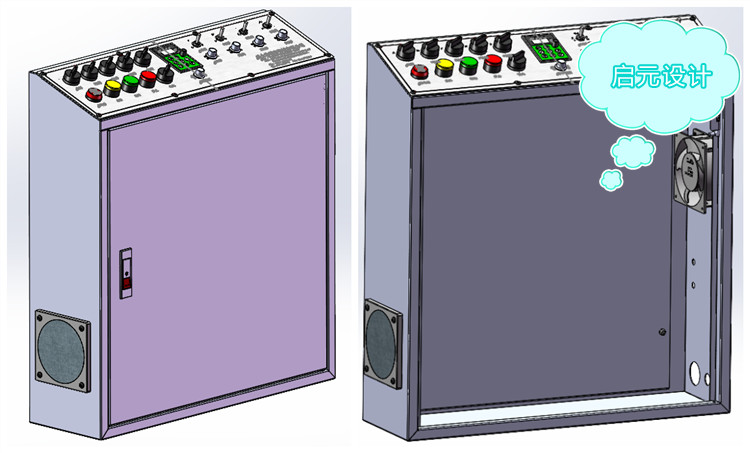

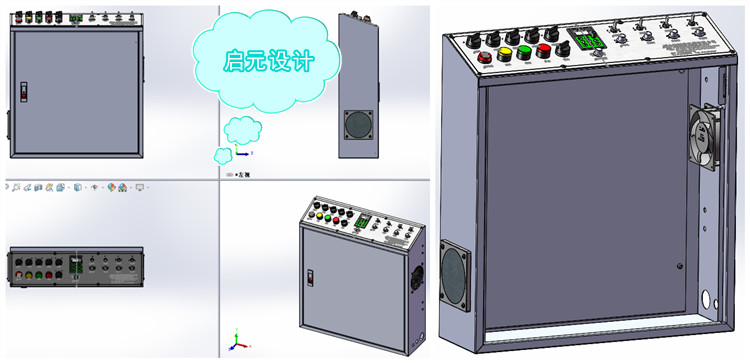

小型钣金电气控制柜sw图3d模型+工程图五金钣金电气箱三维模型
图纸描述
小型钣金电气控制柜sw图3d模型+工程图五金钣金电气箱三维模型图纸下载,该图纸类型属于电子电工、电器设备及元件图纸,图纸大小17.53M,图纸格式为slddrw,sldprt,sldasm,图纸软件为SOLIDWORKS 2016,可供设计参考。
下载需要120金币
立即下载 收藏
图纸信息
图纸ID ：482677
文件大小：17.53M
所需金币：120
图纸参数：可编辑，包含特征参数
图纸分类：电子电工
图纸格式：slddrw,sldprt,sldasm
软件版本：SOLIDWORKS 2016
作者
汤吓
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  启元机械设计.url | 159B |
| 2 |  THJ300B.2.05-003电箱Ⅱ.SLDDRW | 1.33M |
| 3 |  THJ300B.2.05-003电箱Ⅱ.SLDPRT | 464.86K |

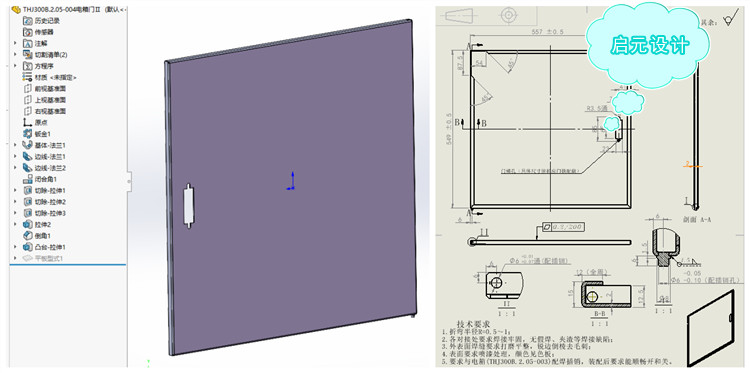

| 4 | THJ300B.2.05-004电箱门Ⅱ.SLDDRW | 795.00K |
| 5 | THJ300B.2.05-004电箱门Ⅱ.SLDPRT | 253.55K |
| 6 | THJ300B.2.05-005电器安装板Ⅱ.SLDDRW | 434.00K |
| 7 | THJ300B.2.05-005电器安装板Ⅱ.SLDPRT | 209.50K |

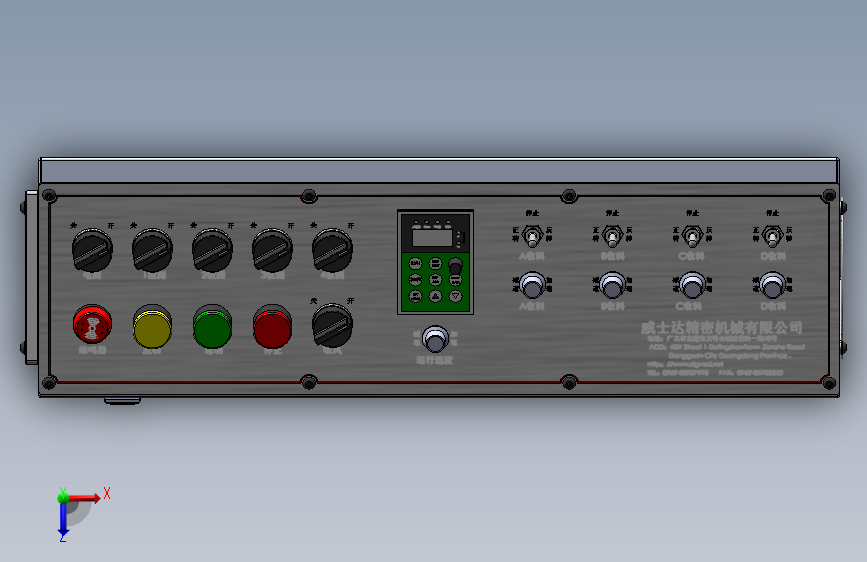

| 8 | THJ300B.3.05-001面板4放4收.SLDDRW | 2.19M |
| 9 | THJ300B.3.05-001面板4放4收.SLDPRT | 6.58M |
| 10 |  THJ300B.3.05电器箱4放4收.SLDASM | 2.60M |
| 11 | 内六角圆柱头螺钉M6×10.SLDPRT | 250.50K |
| 12 | 内六角平圆头螺钉M5×10.SLDPRT | 212.00K |
| 13 | 内六角平圆头螺钉M5×20.SLDPRT | 216.50K |
| 14 | 变频器控制面板3.SLDPRT | 1.71M |
| 15 | 启元机械设计.url | 159B |
| 16 | 平圆头按钮红色.SLDPRT | 529.50K |
| 17 | 平圆头按钮黄色.SLDPRT | 587.50K |
| 18 | 平垫圈5.SLDPRT | 129.50K |
| 19 | 平头带灯按钮绿色.SLDPRT | 608.50K |
| 20 | 弹簧插销.SLDPRT | 835.00K |
| 21 | 手柄式选择开关3位.SLDPRT | 1.40M |
| 22 | 排气扇防尘网.SLDPRT | 403.50K |
| 23 | 旋钮式选择开关2位.SLDPRT | 765.50K |
| 24 | 电箱风扇DP220A-115.SLDPRT | 3.86M |
| 25 | 电箱风扇防护网.SLDPRT | 717.00K |
| 26 | 粗牙I型六角螺母M5.SLDPRT | 220.00K |
| 27 | 调速旋钮小.SLDPRT | 171.00K |
| 28 | 门锁603-3.SLDPRT | 868.00K |
| 29 | 闪光蜂鸣器红色.SLDPRT | 318.50K |
