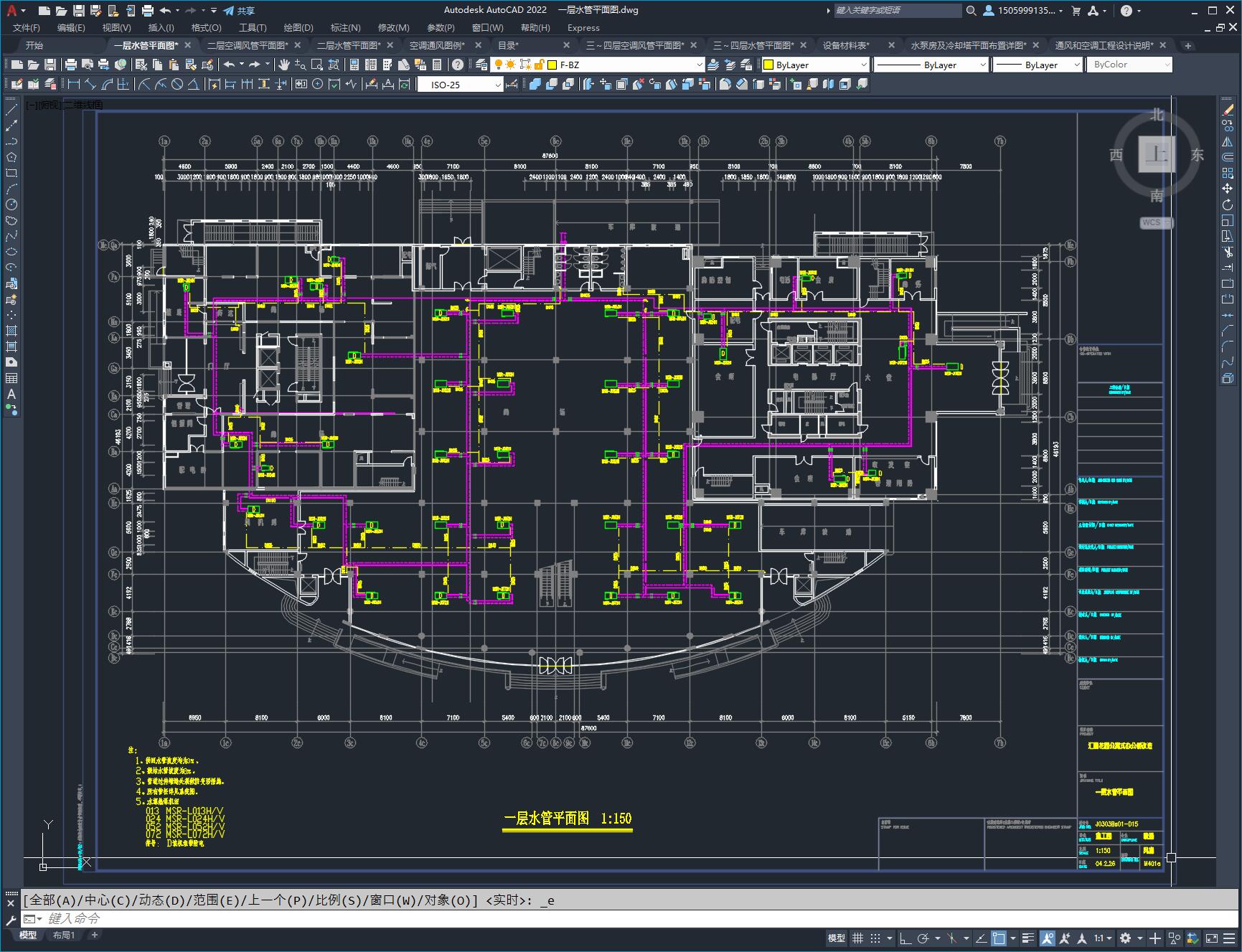

某公寓式办公楼群楼通风空调图

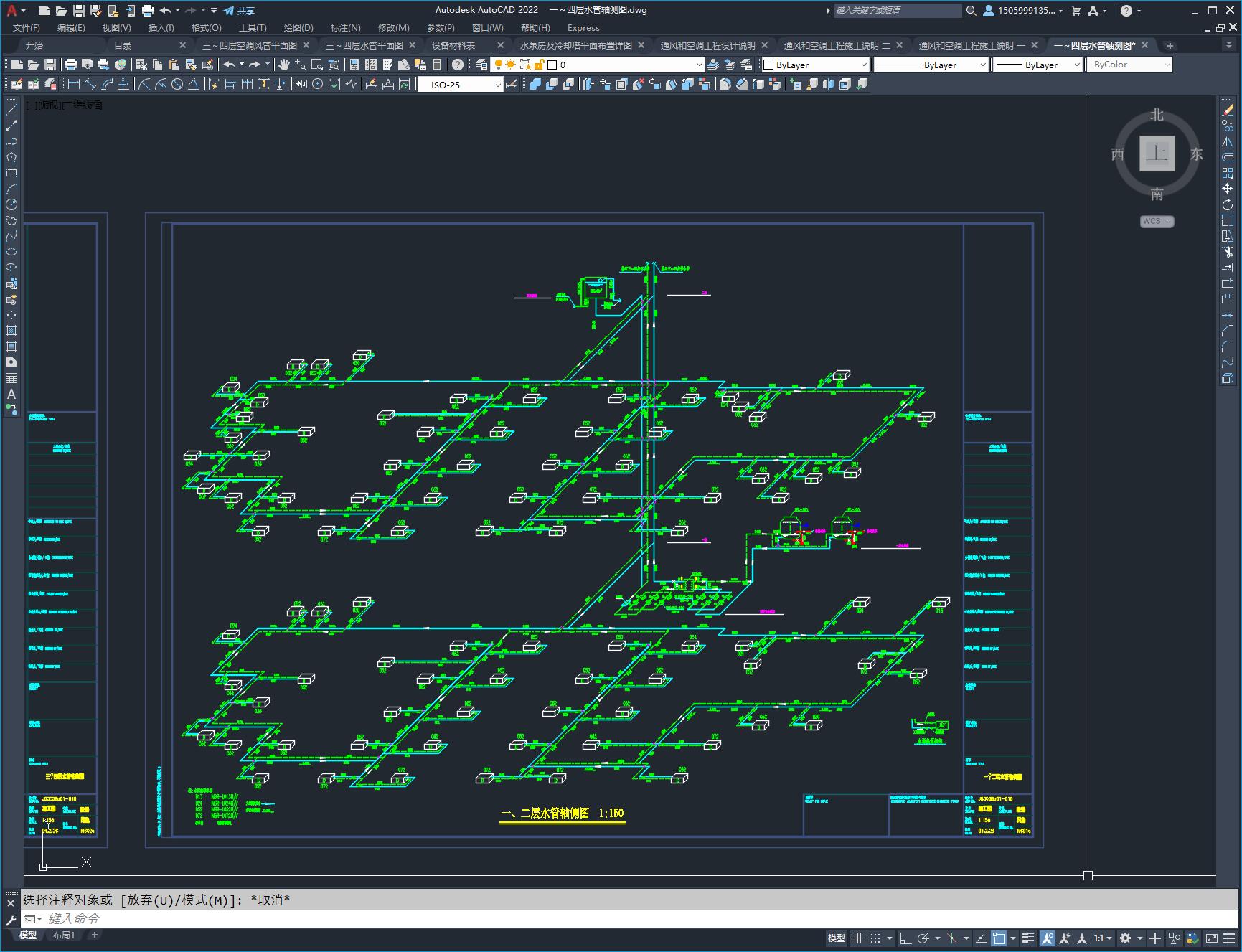

本工程为XXXXX裙房空调工程，总建筑面积约14000平方米,设地下一层、地上四层,其中一~四层为裙房，内设有商场、餐厅等一流服务设施。设计范围:1、空调系统的设计；2、消防系统设计不在本次设计范围内,消防系统设计详见2003年12月所出的一套暖通专业图纸；3、机械排风系统设计。 　　 所选空调机组为热泵机组，外区设备配置辅助电加热，在冬季极端温度下采用辅助电加热采暖。本工程选用各机组独立工作的单体式水环热泵空调系统，每台机组通过由闭合水路构成的水环连接。
