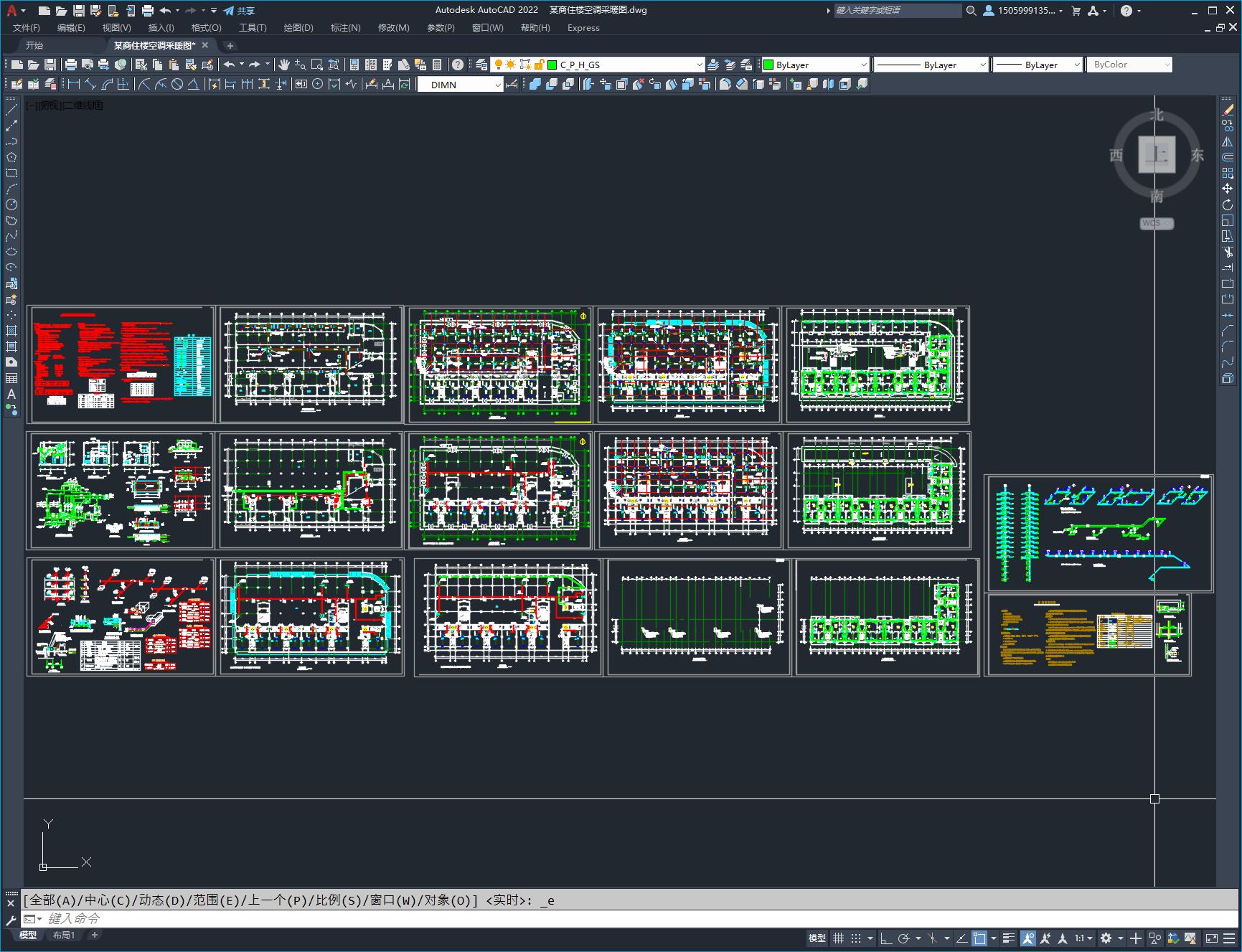

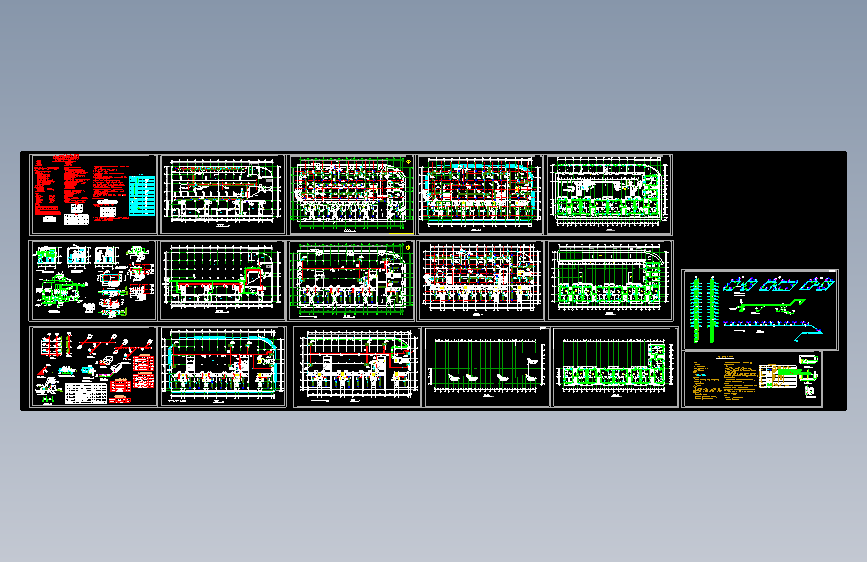

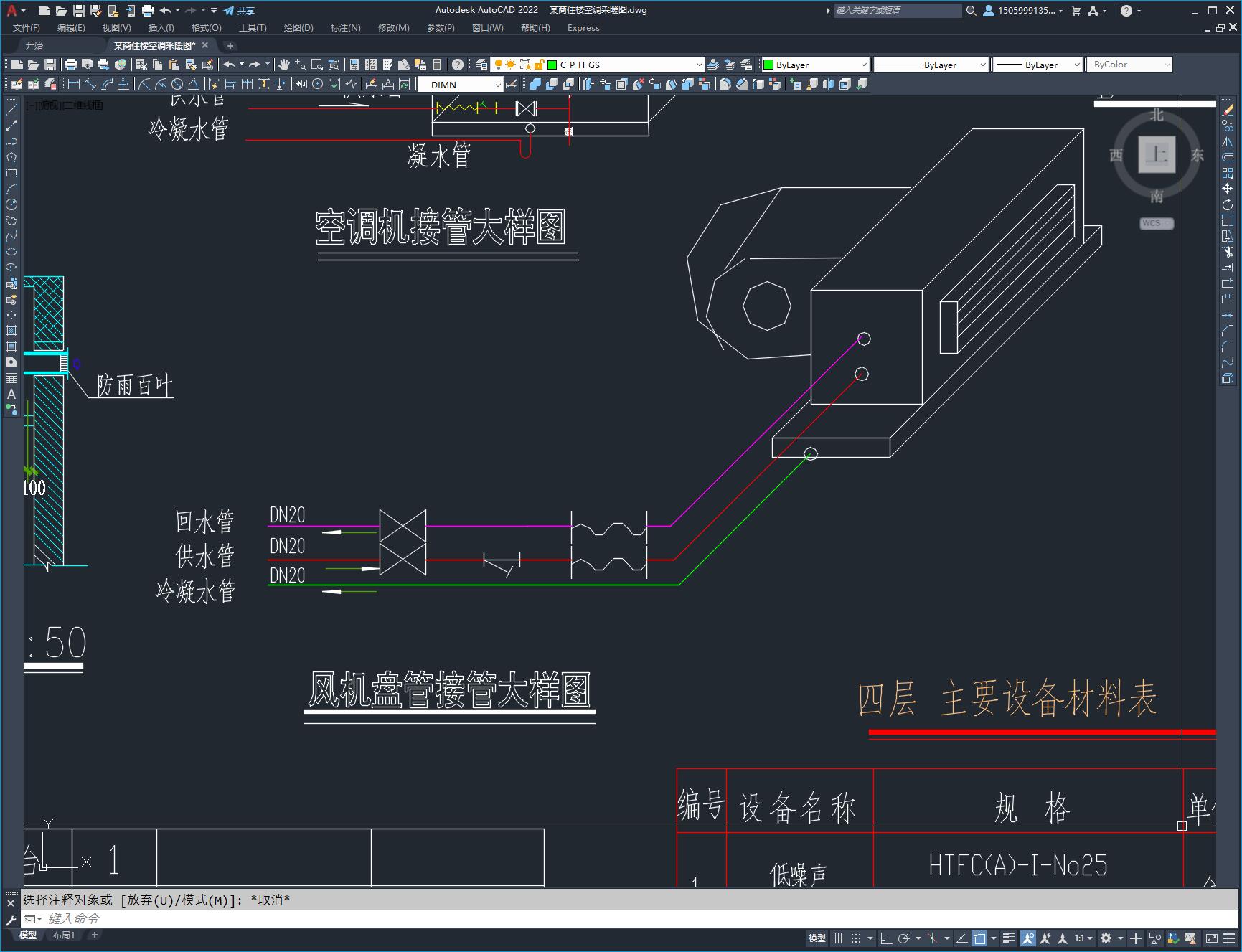

某商住楼空调采暖图

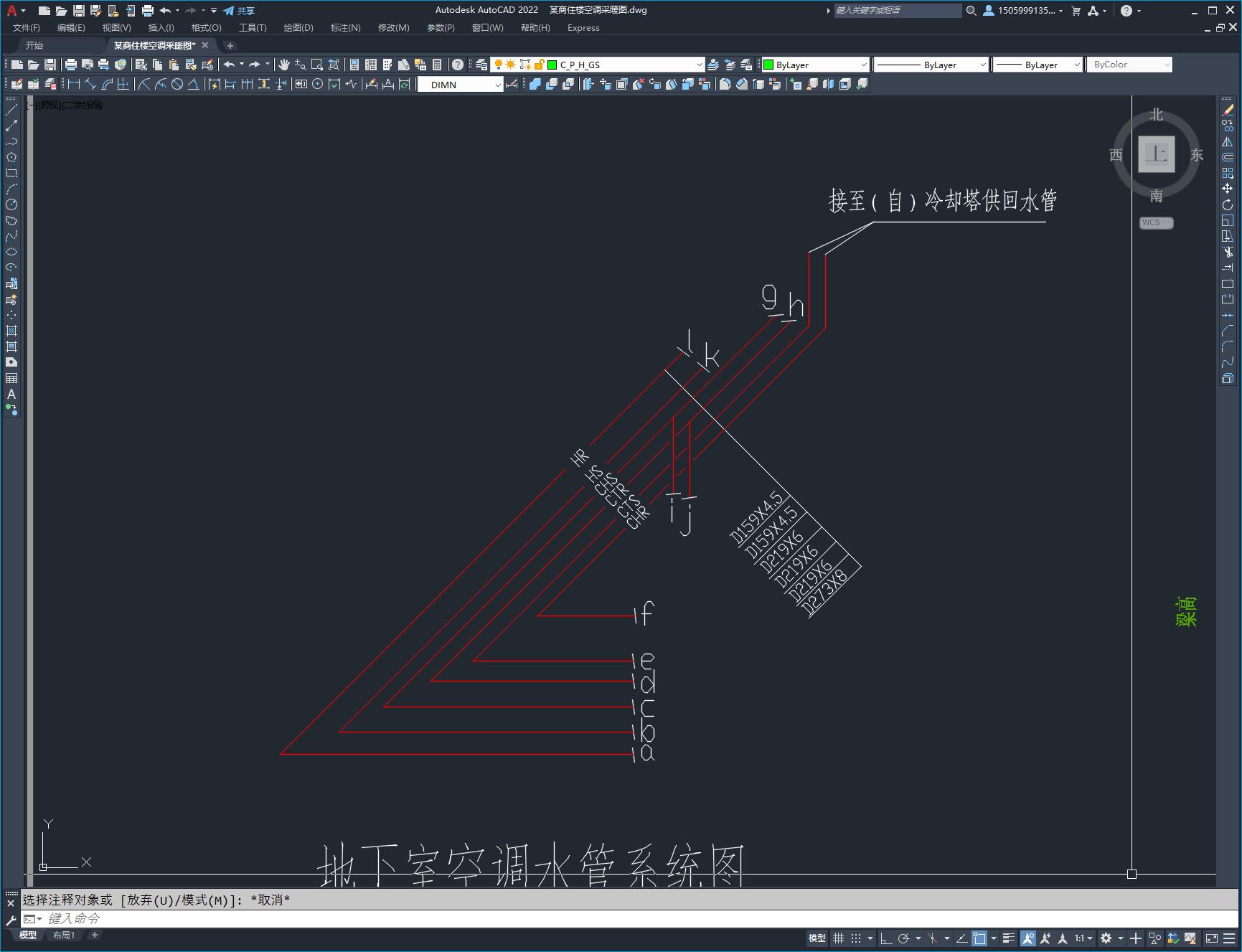

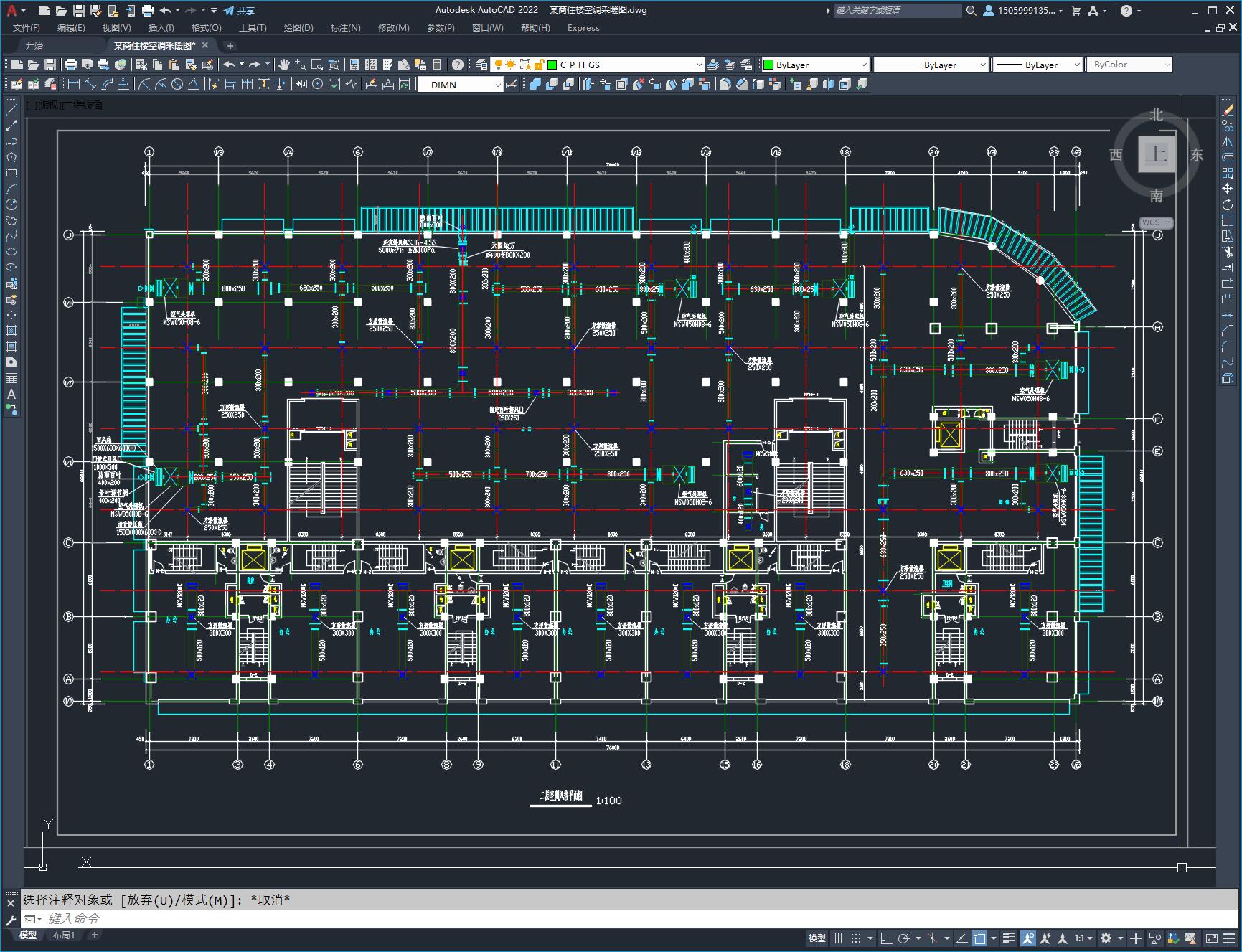

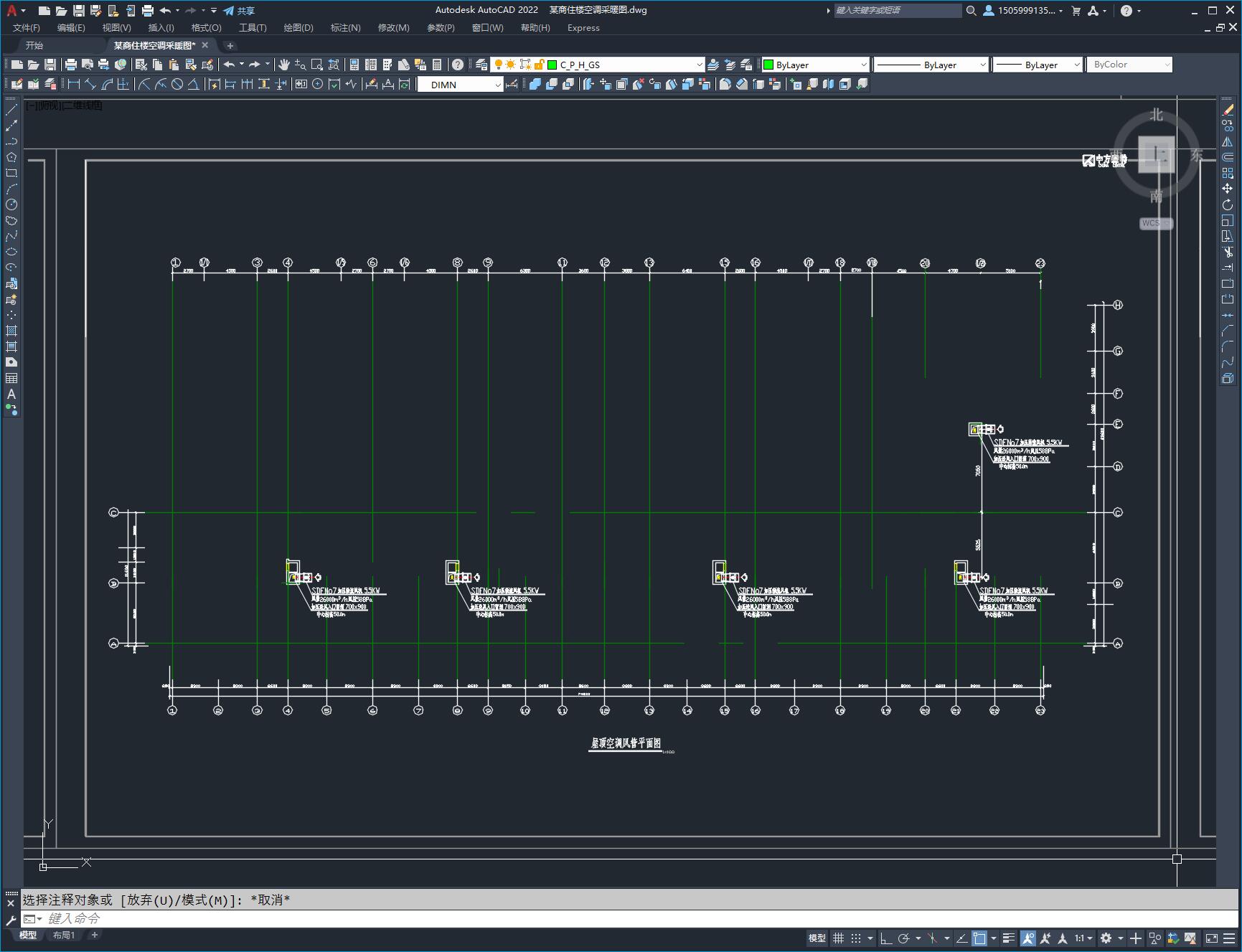

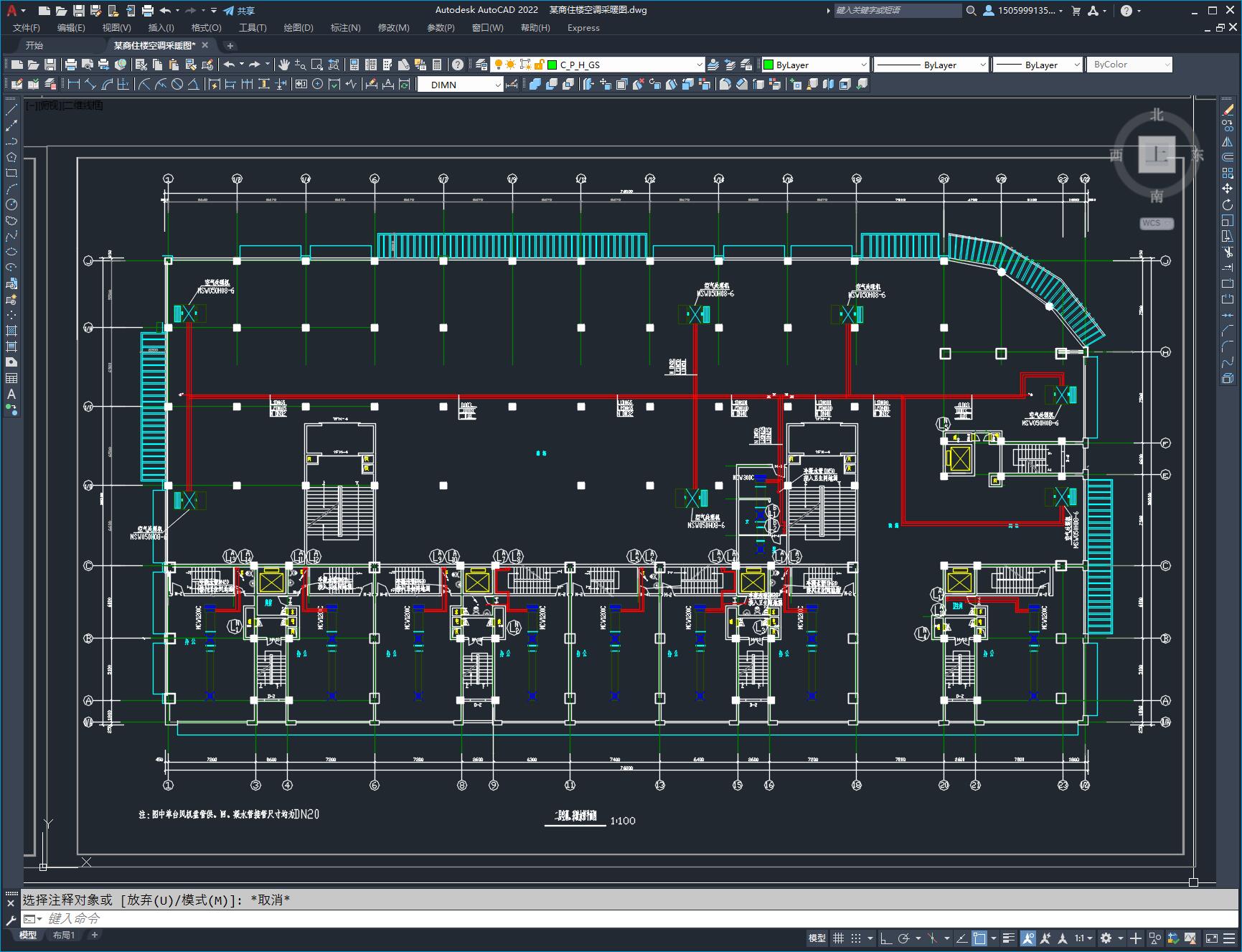

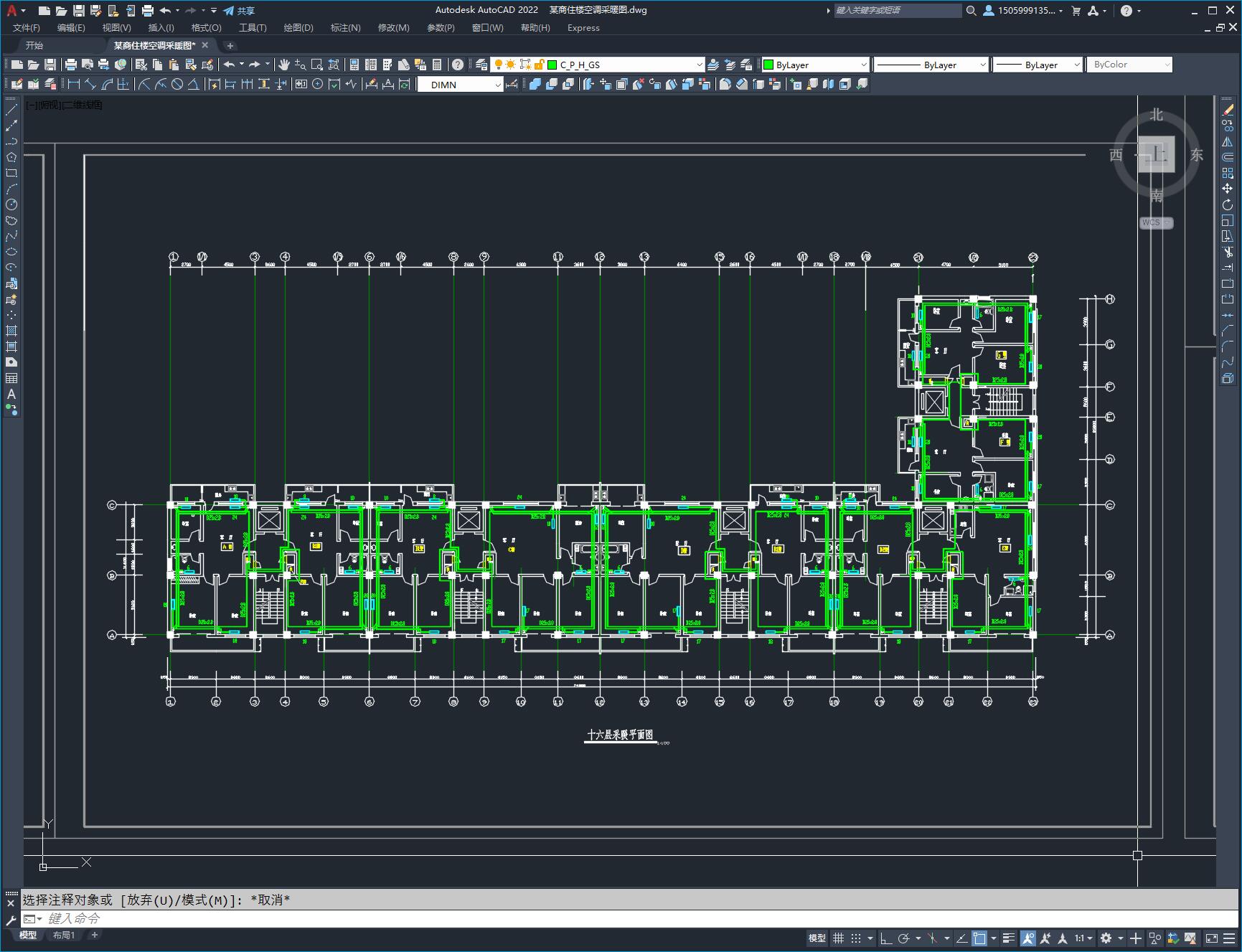

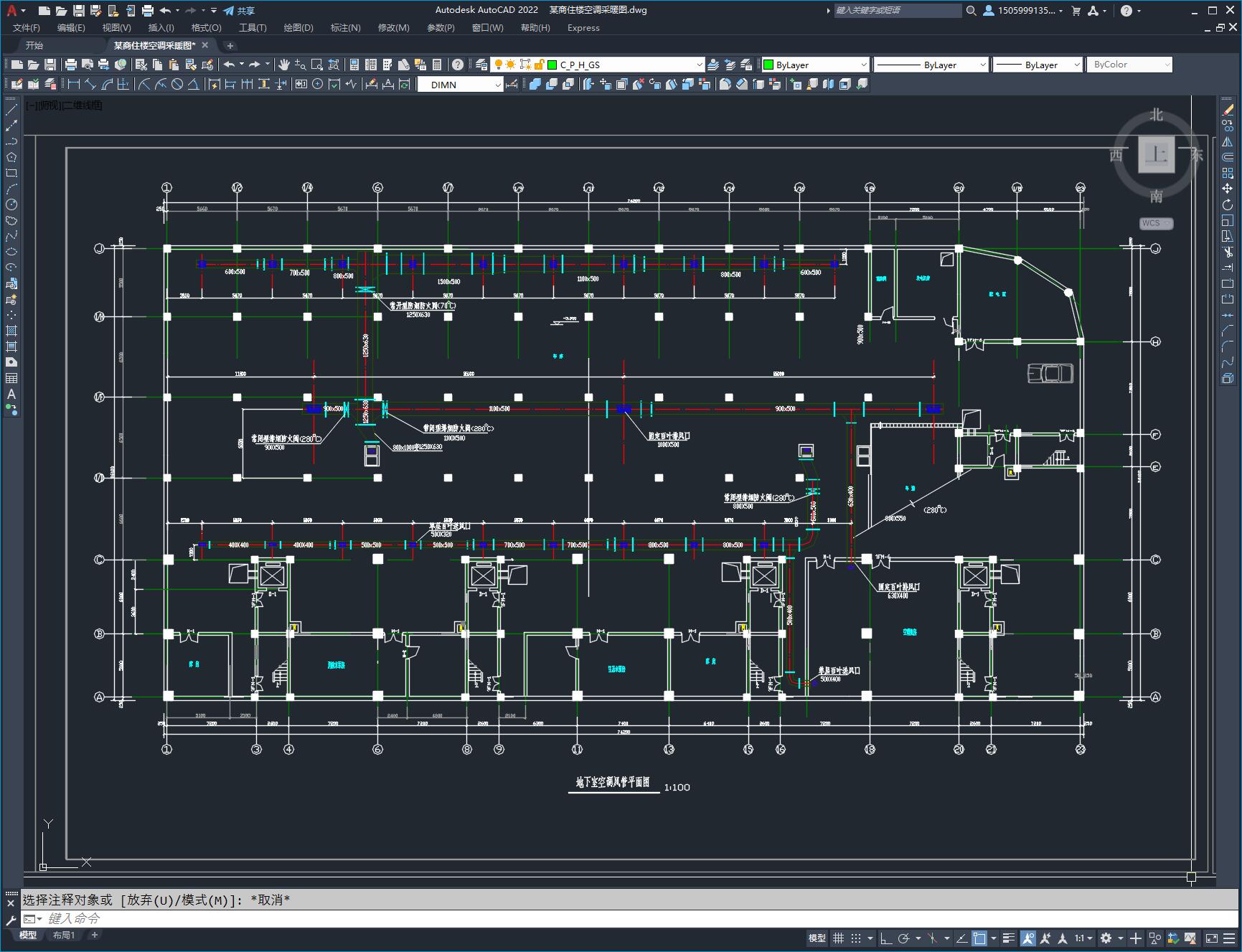

本工程为**地区机焦物资经销公司商住楼,地上十六层，地下一层；其中地下室为车库及设备用房，一二三层为商场和门市，四层办公室和住宅，五-十六层为住宅，建筑面积约为20000m. 　　 本工程空调冷负荷为QL=1024KW,空调热负荷Qr=900KW。每层商场采用全空气系统，门市采用风机盘管系统.其中空调新风系统采用低速风管空气系统。 　　 采暖采用分户计量双管下供下回式系统，其中供、回水干管敷设在地下室内，各层内供回水干管埋置于地板之上70mm的面层内。各户入口装置选用分户计量表箱，设置在管道井内。
