某建工大厦暖通设计图
图纸描述

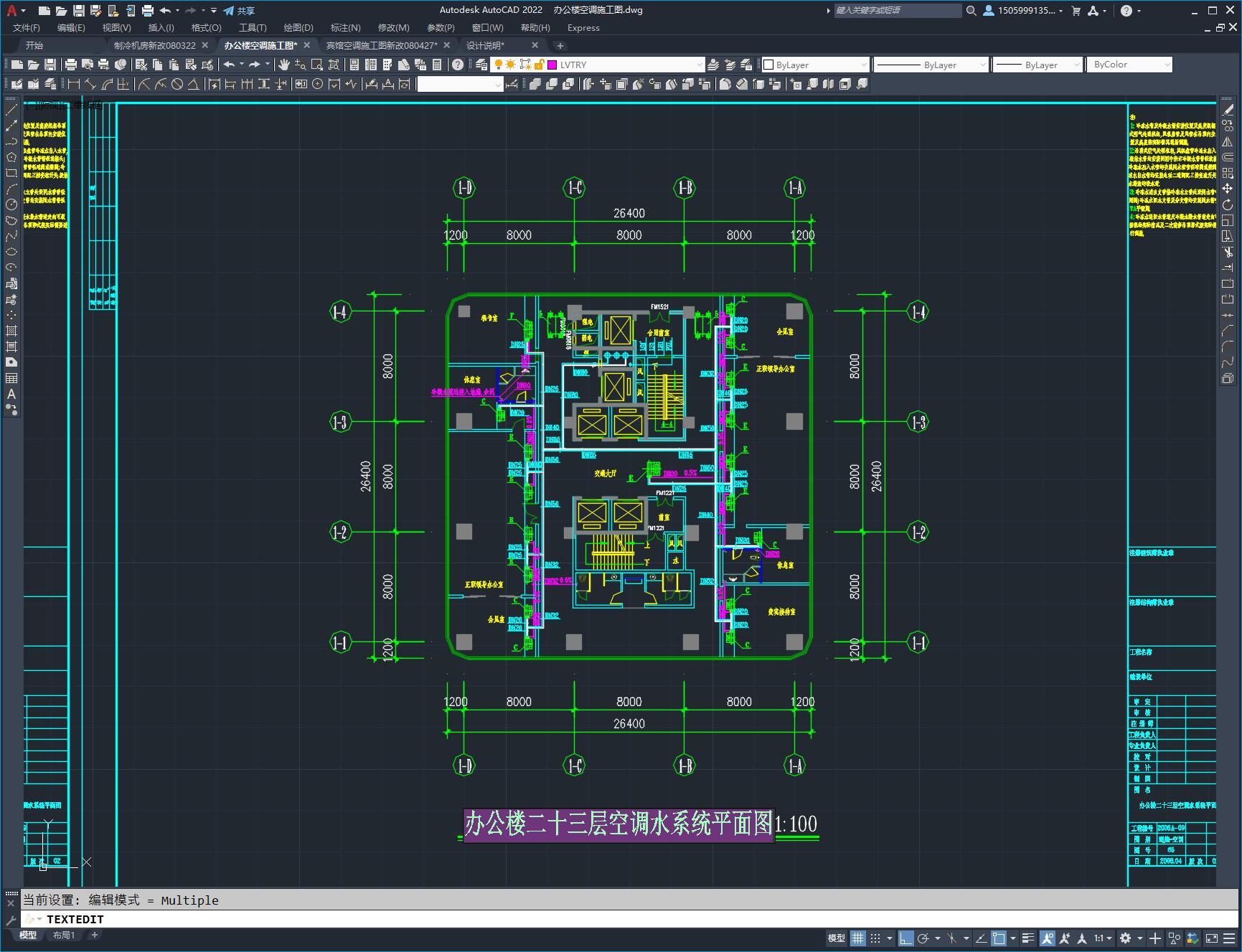

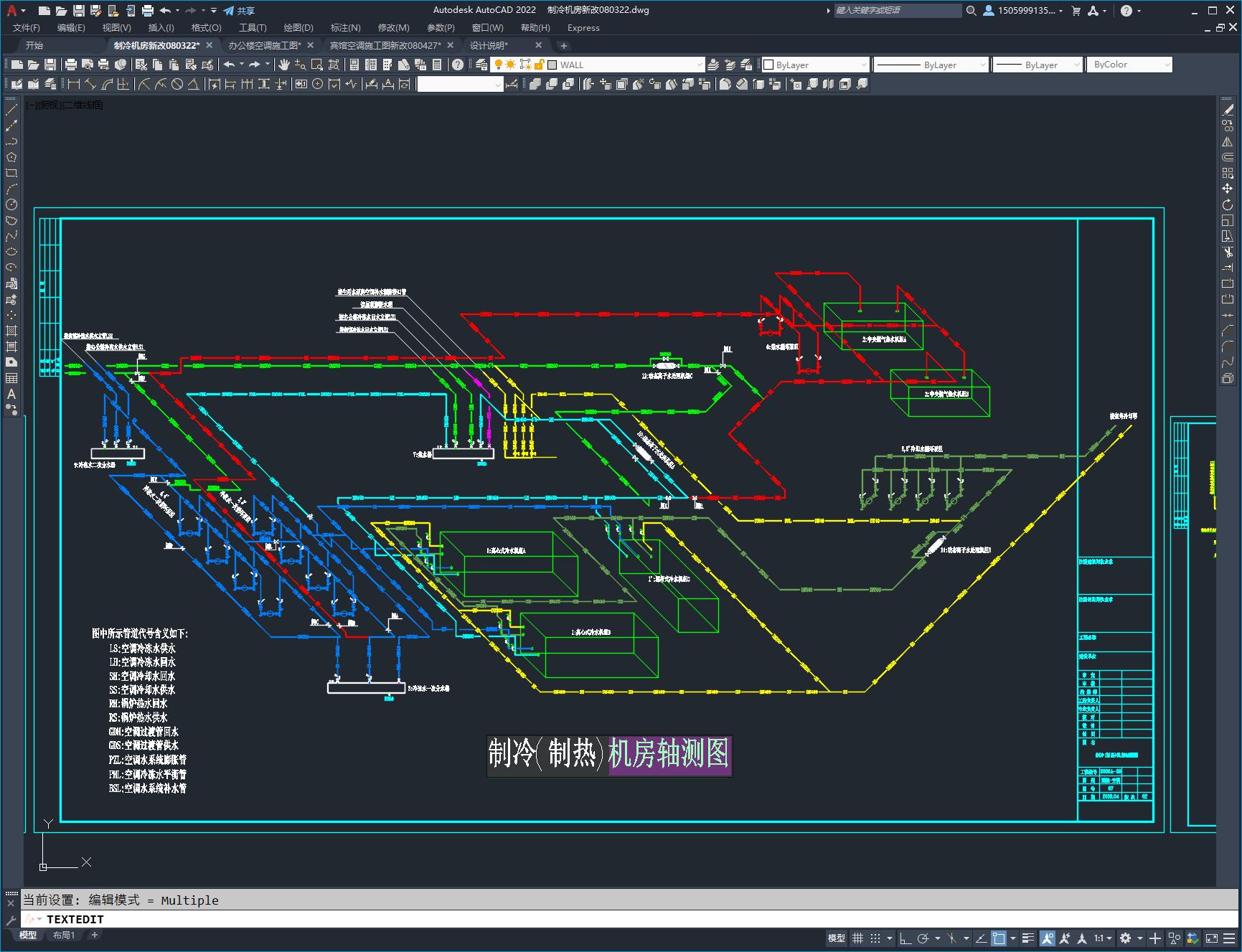

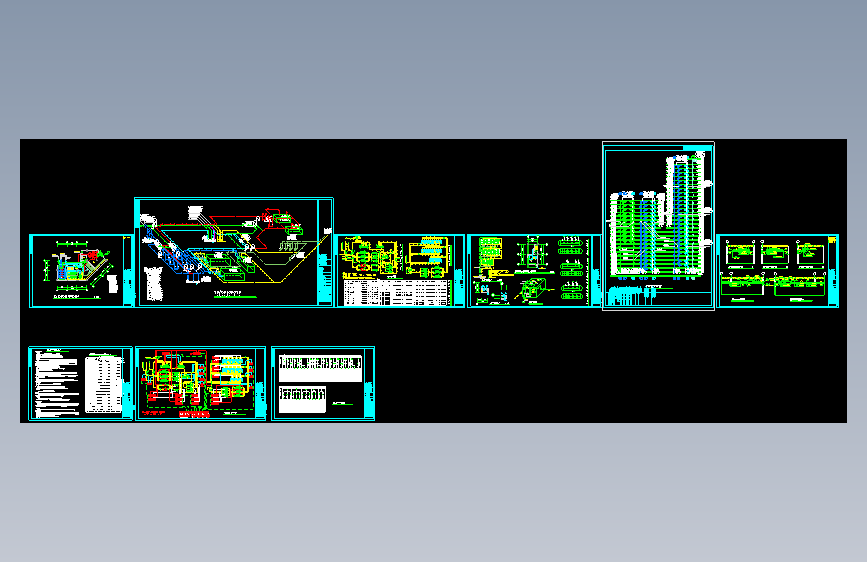

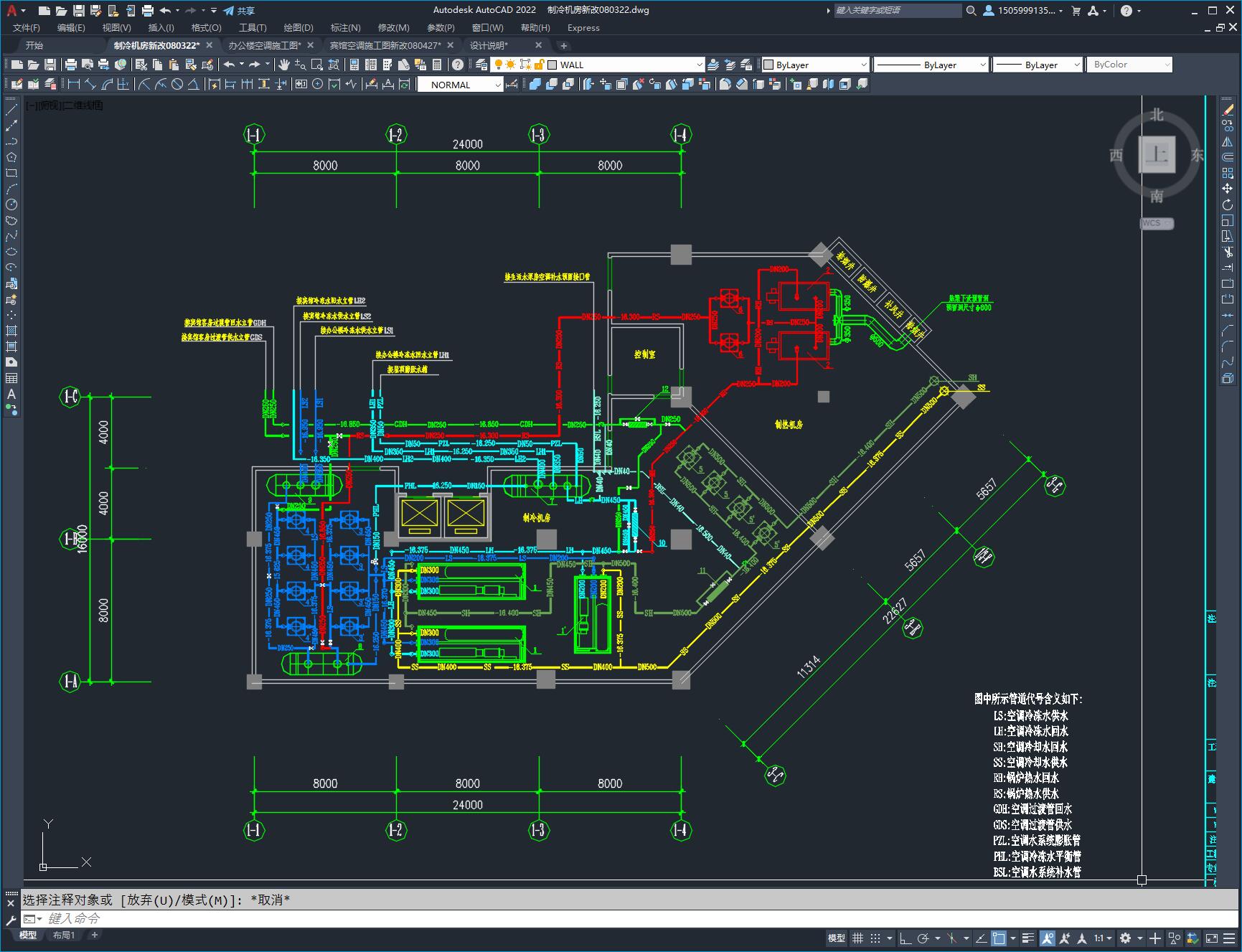

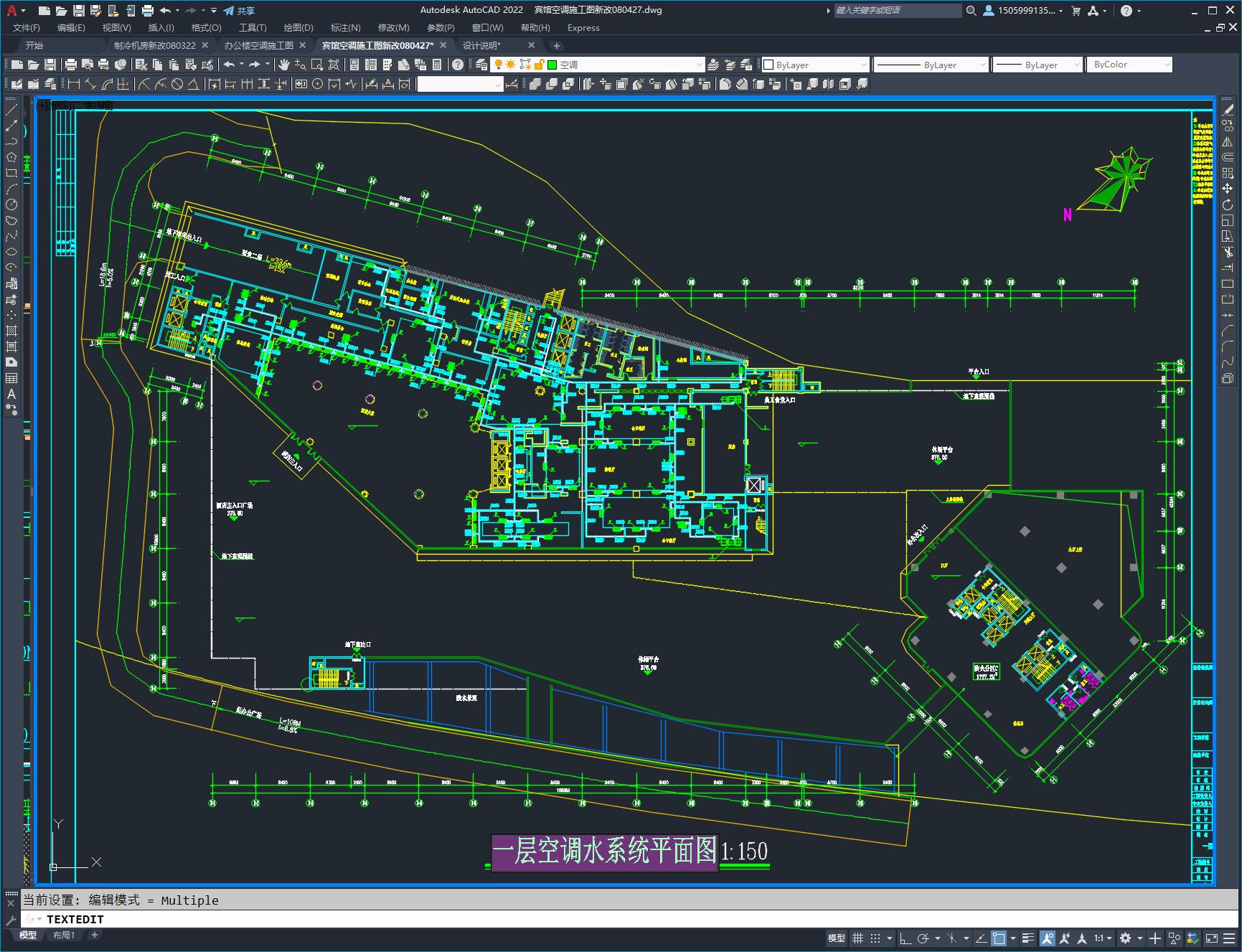

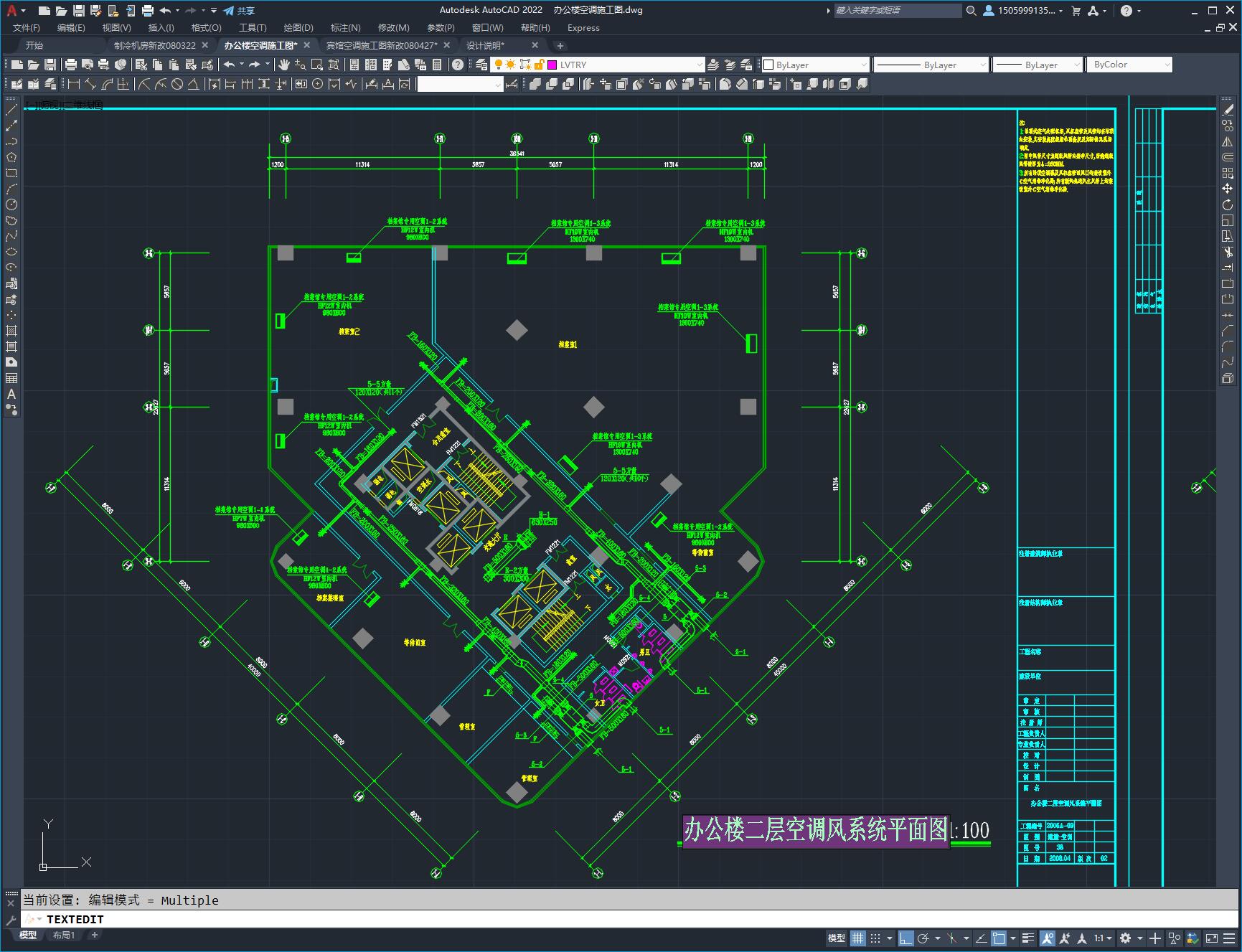

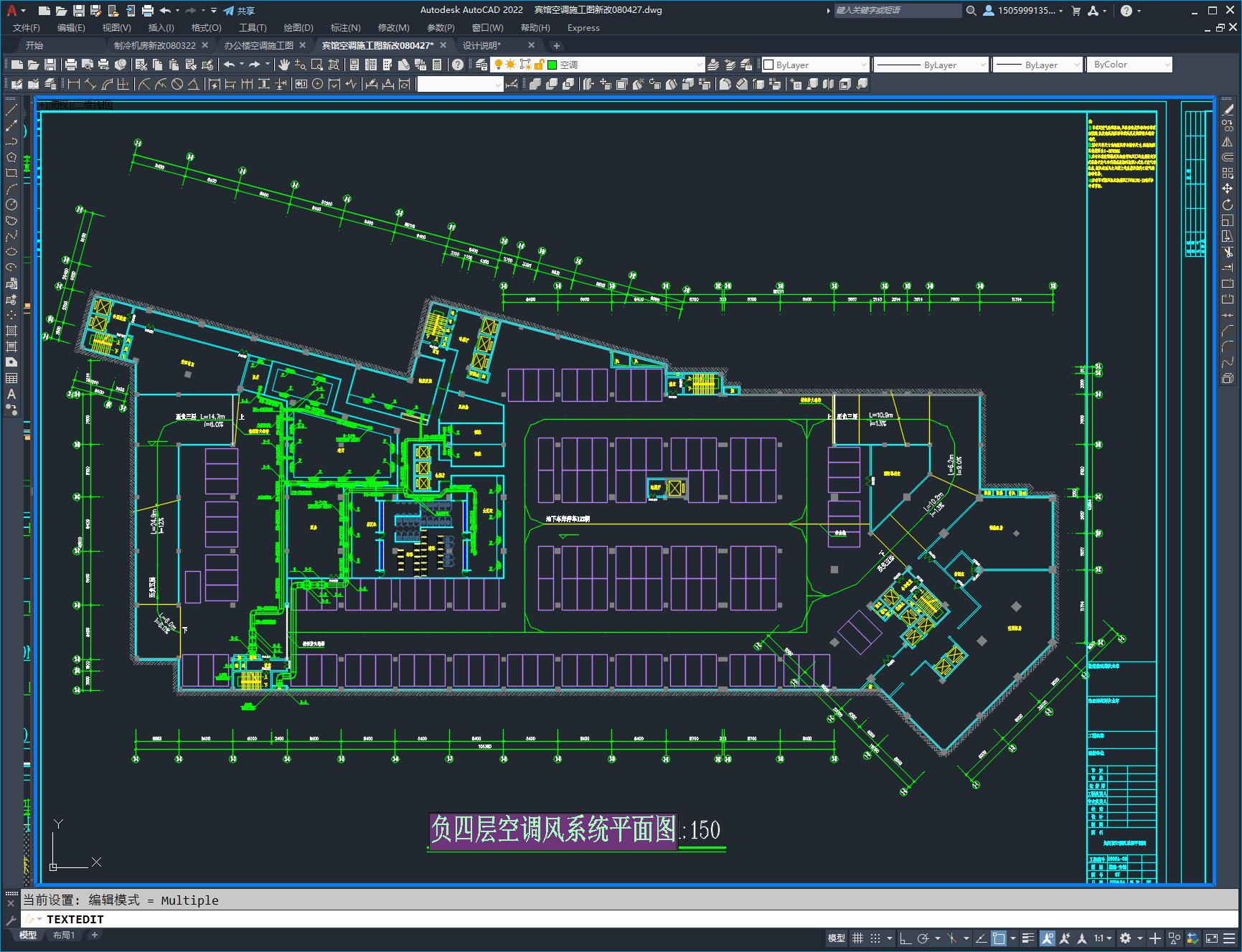

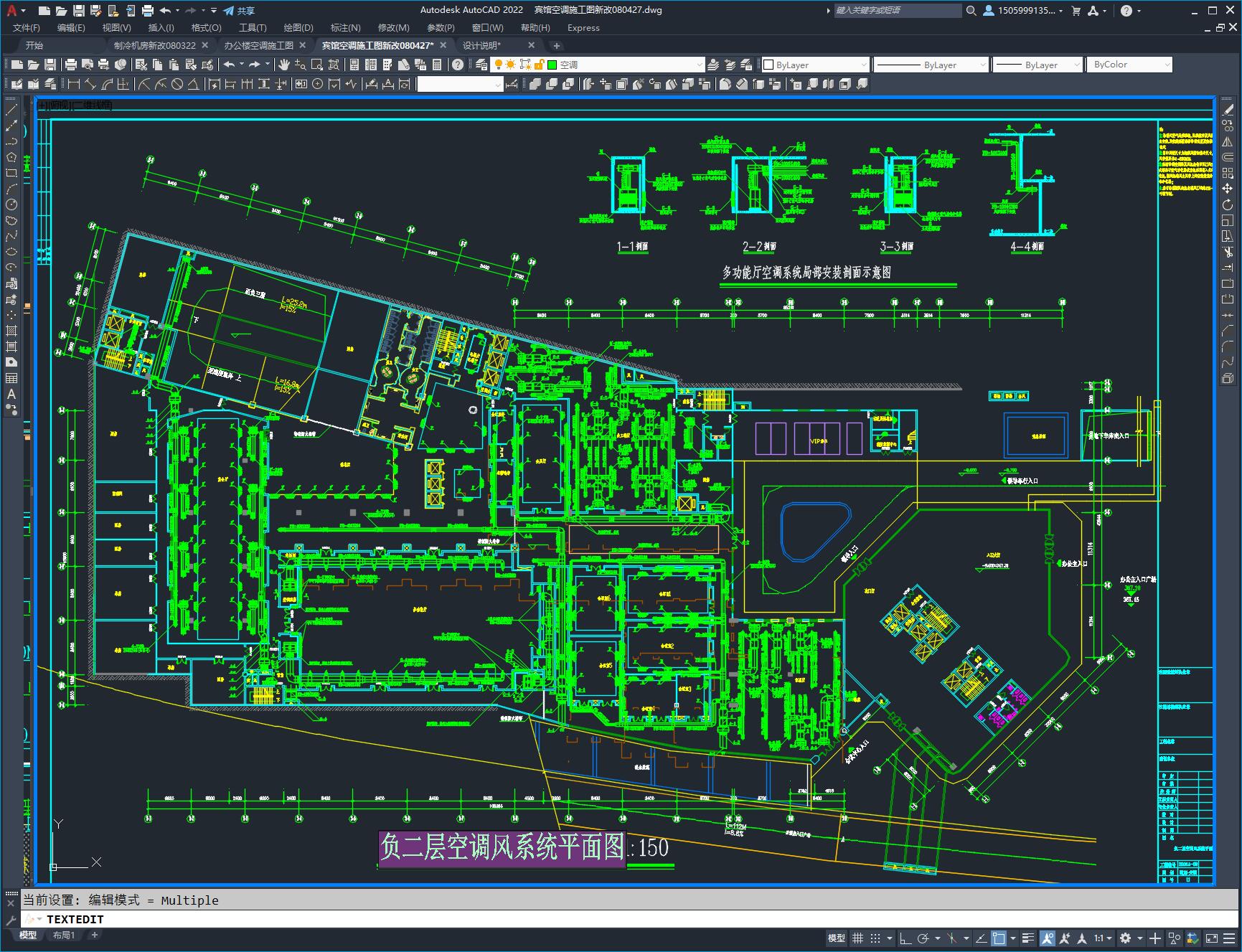

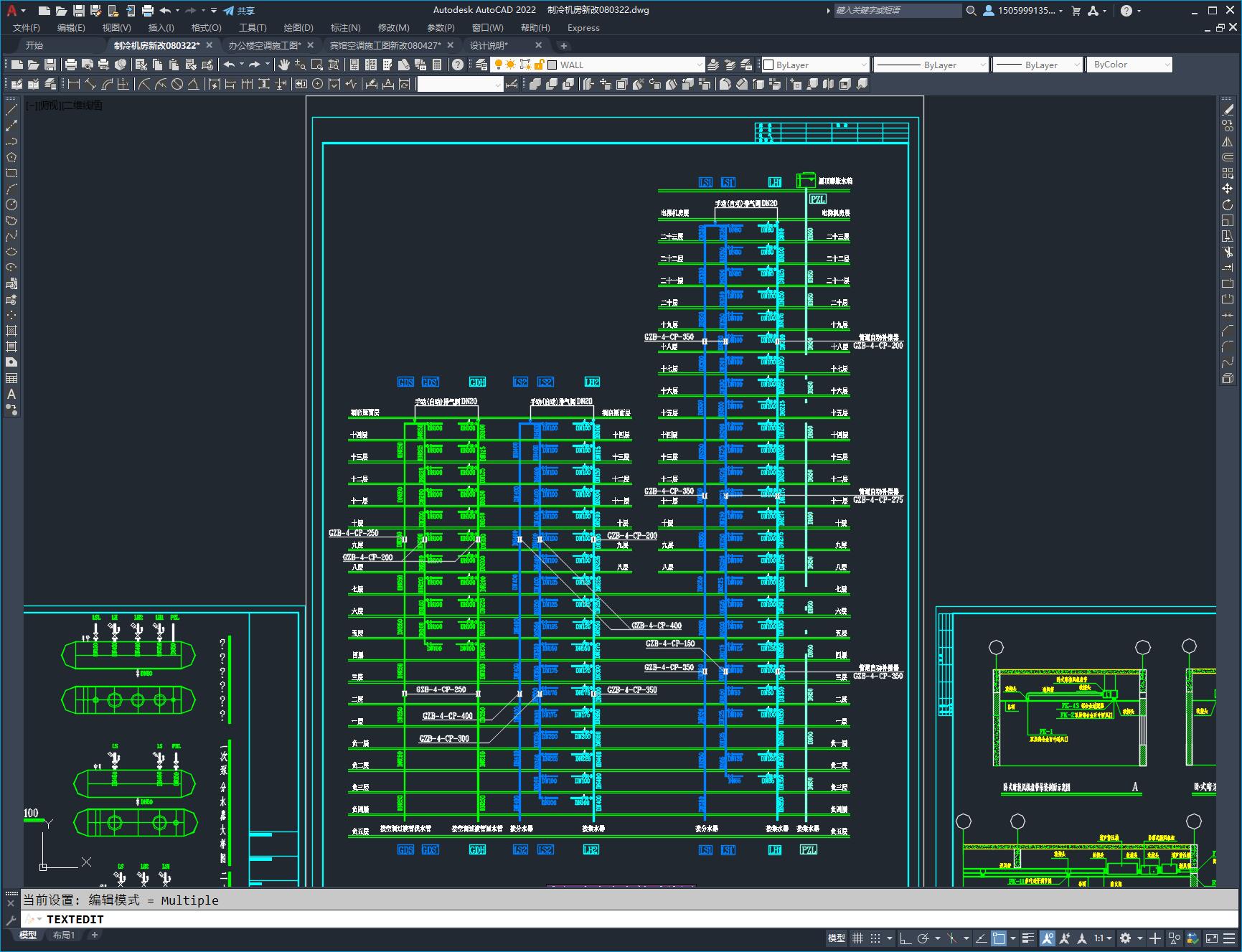

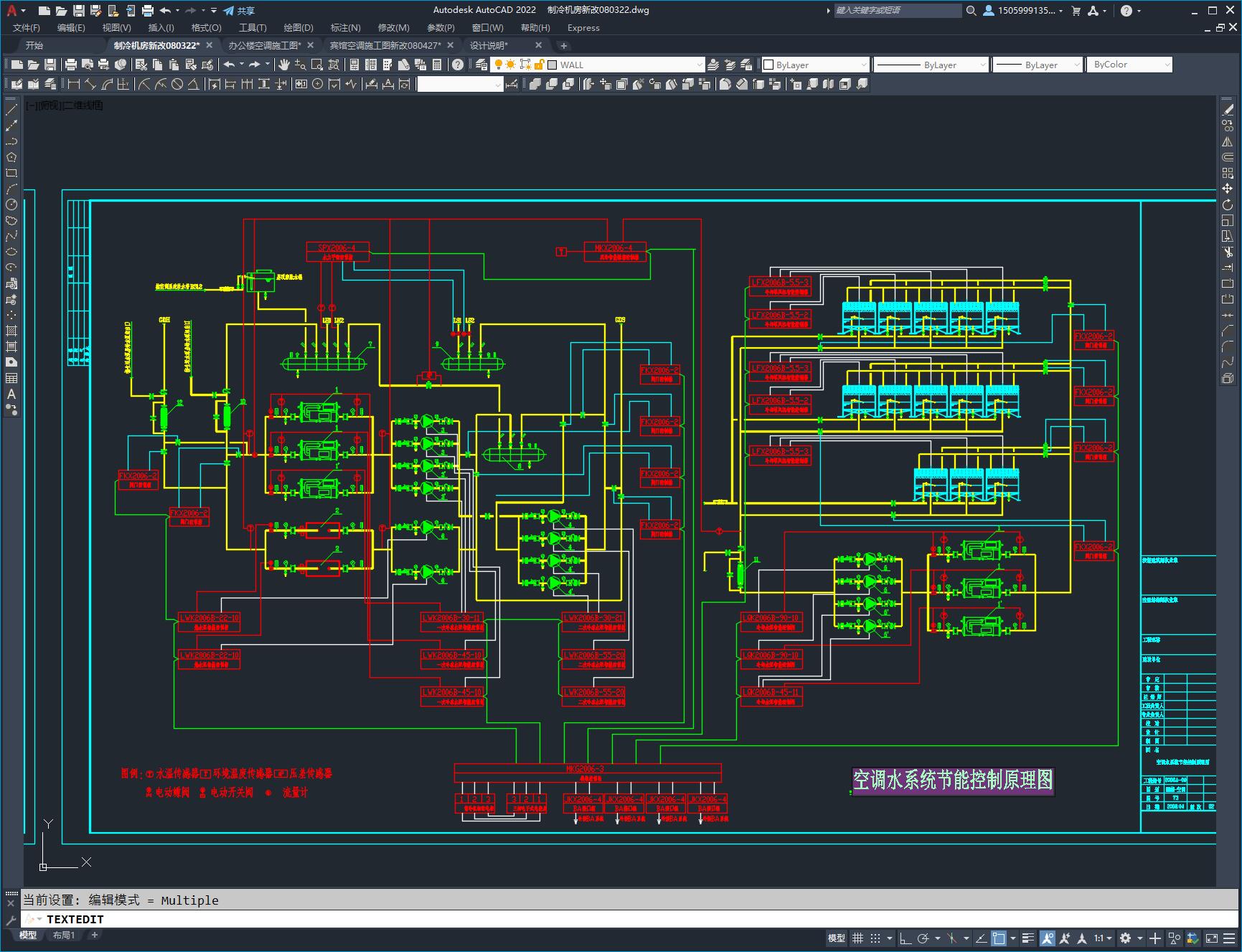

本工程为XX建工集团有限公司建工产业大厦工程,本工程包括一栋宾馆及一栋办公楼,地下五层,宾馆部分地上十四层,办公楼部分地上二十三层,建筑总高度999.90米,总建筑面积87317.23平方米。本项目性质为二类办公楼及五星级酒店。 本空调设计为XX建工集团有限公司建工产业大厦工程集中空调系统设计,空调设计为一般舒适性空调,夏季制冷,冬季采暖.根据实际使用功能及甲方要求,本工程集中空调系统设计为一个系统,两个分区,即全部采用集中空调水系统形式,宾馆和办公各为一个独立的水系统分区.空调系统采用智能控制调节系统,以达到节能目的. 设计范围:宾馆大厅客房,宴会餐厅,娱乐场所及办公楼办公室,会
下载需要250金币
立即下载 收藏
图纸信息
作者
瞿积
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  制冷机房新改080322.dwg | 4.53M |
| 2 | 办公楼空调施工图.dwg | 8.24M |
| 3 | 宾馆空调施工图新改080427.dwg | 14.63M |
| 4 | 设计说明.dwg | 4.25M |
