三孔连杆加工工艺及夹具设计三维CReo5.0带参+CAD+说明书图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小4.31M,图纸格式为dwg,stp,prt,asm,图纸软件为SOLIDWORKS 5,可供设计参考。
三孔连杆加工工艺及夹具设计三维CReo5.0带参+CAD+说明书
图纸描述
三孔连杆加工工艺及夹具设计三维CReo5.0带参+CAD+说明书图纸下载,该图纸类型属于零部件模型、传动部件图纸,图纸大小4.31M,图纸格式为dwg,stp,prt,asm,图纸软件为SOLIDWORKS 5,可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
朱烟忆
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

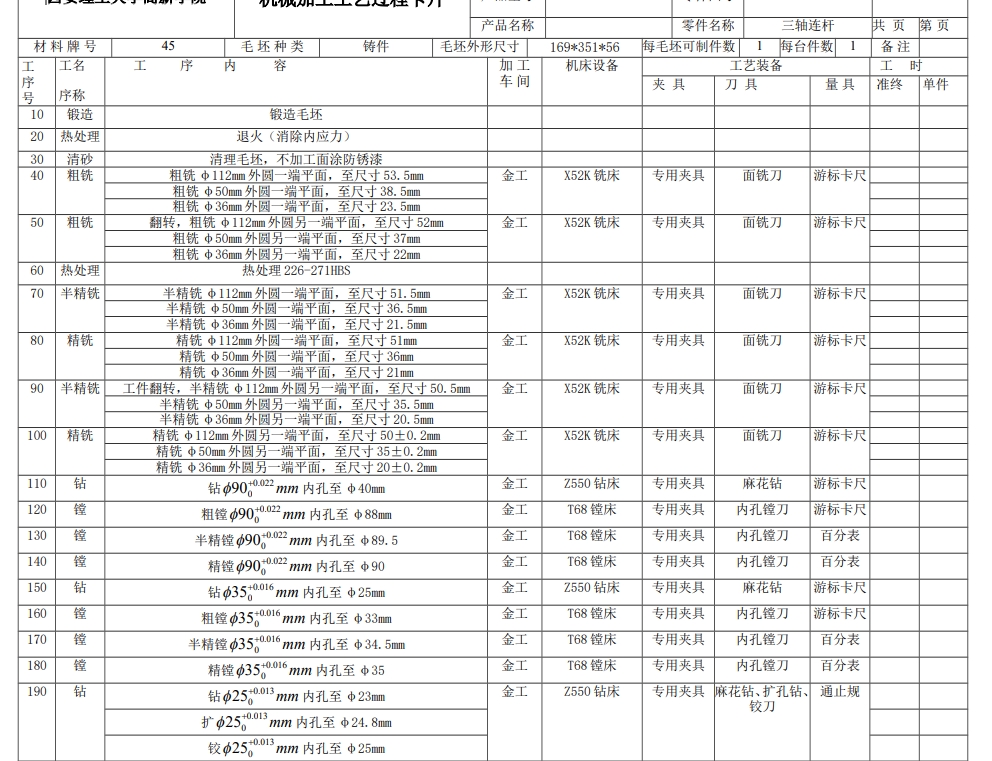

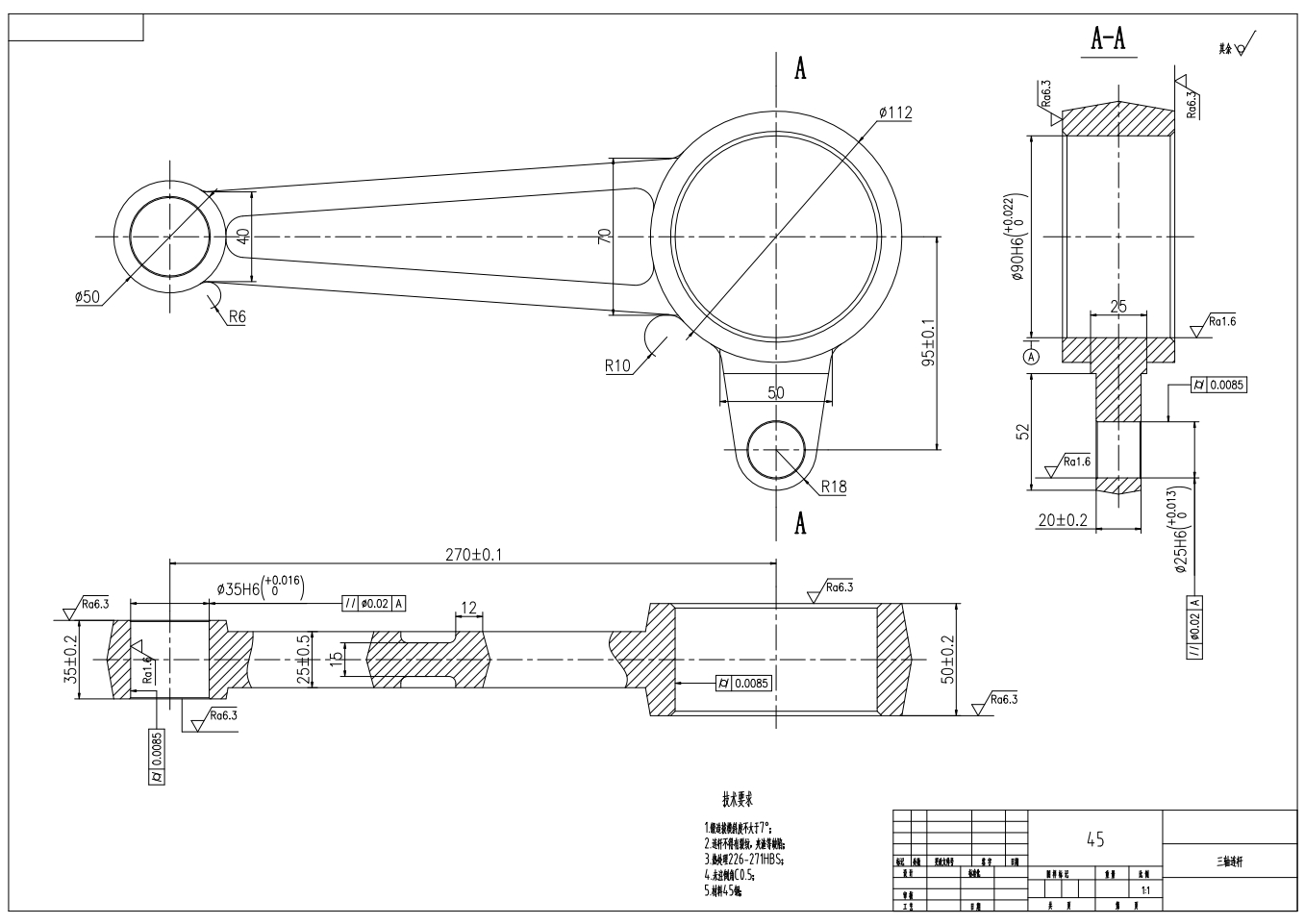

| 1 |  三孔连杆机械加工工艺过程、工序卡卡片.doc | 617.07K |
| 2 |  三孔连杆毛坯图.dwg | 255.61K |
| 3 | 三孔连杆零件图.dwg | 297.15K |

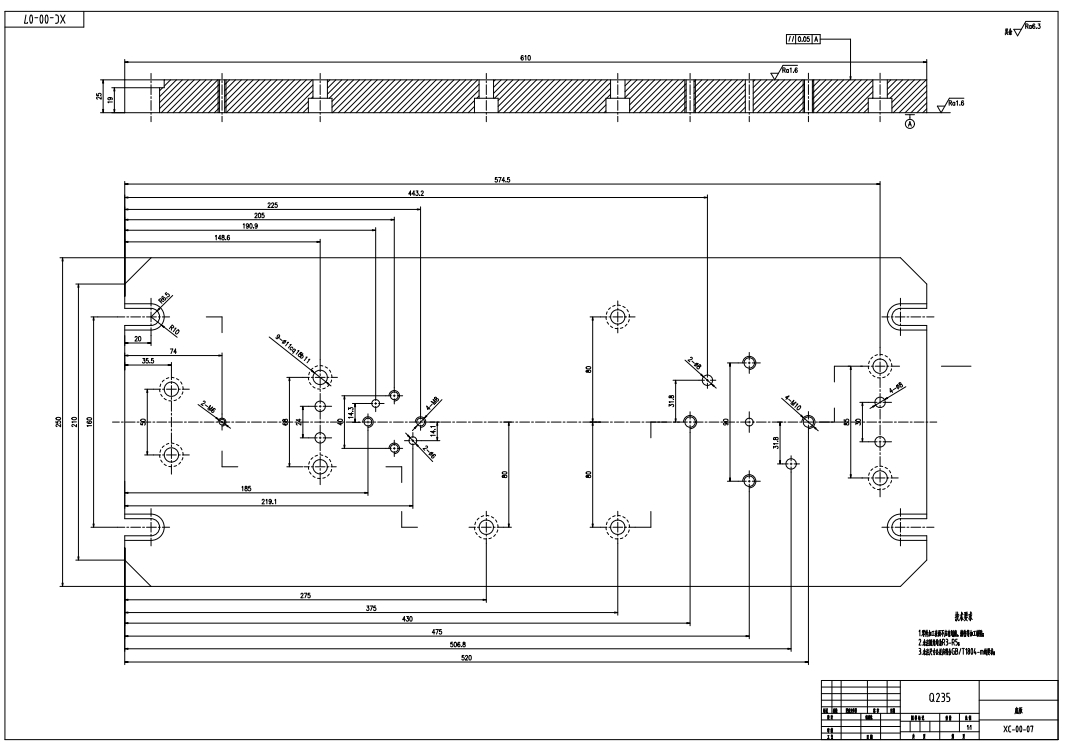

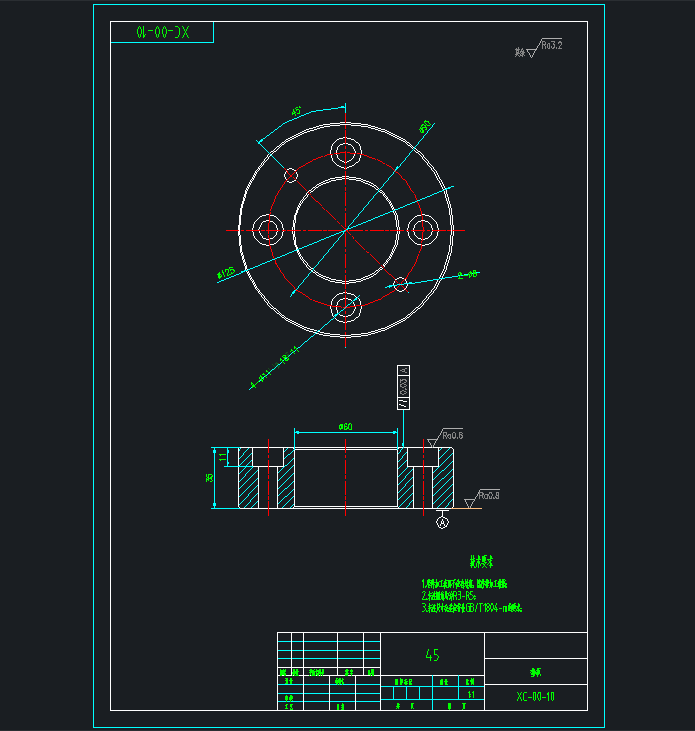

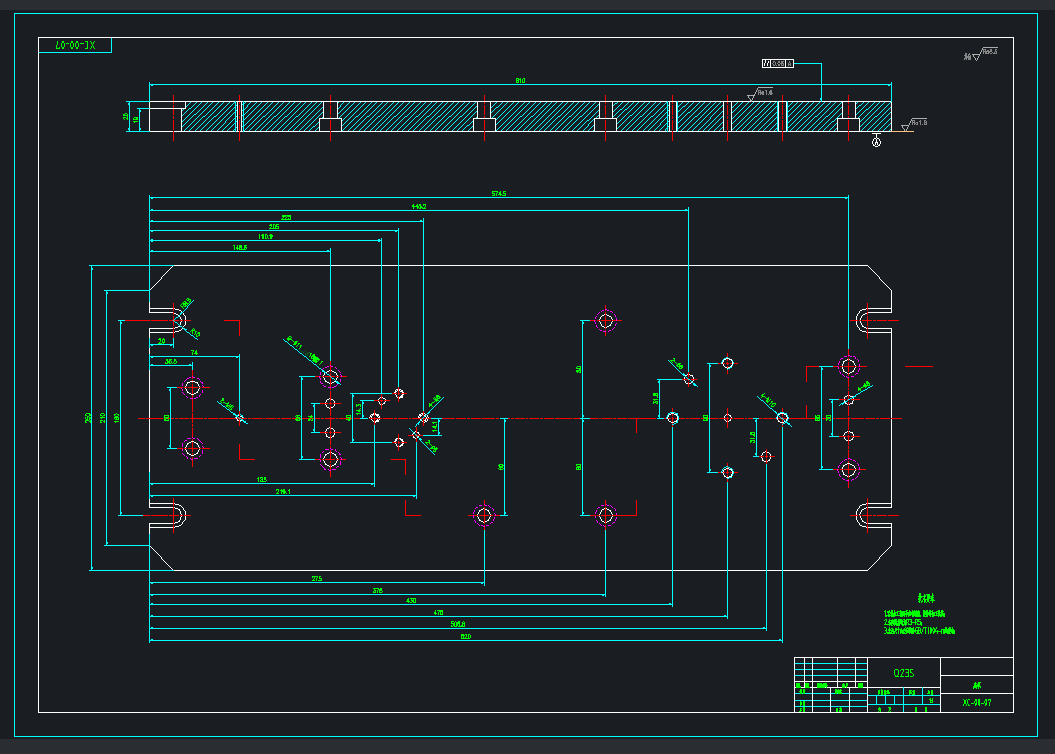

| 4 | 垫板.dwg | 223.57K |
| 5 | 工艺卡片.dwg | 270.06K |
| 6 | 底板.dwg | 254.17K |

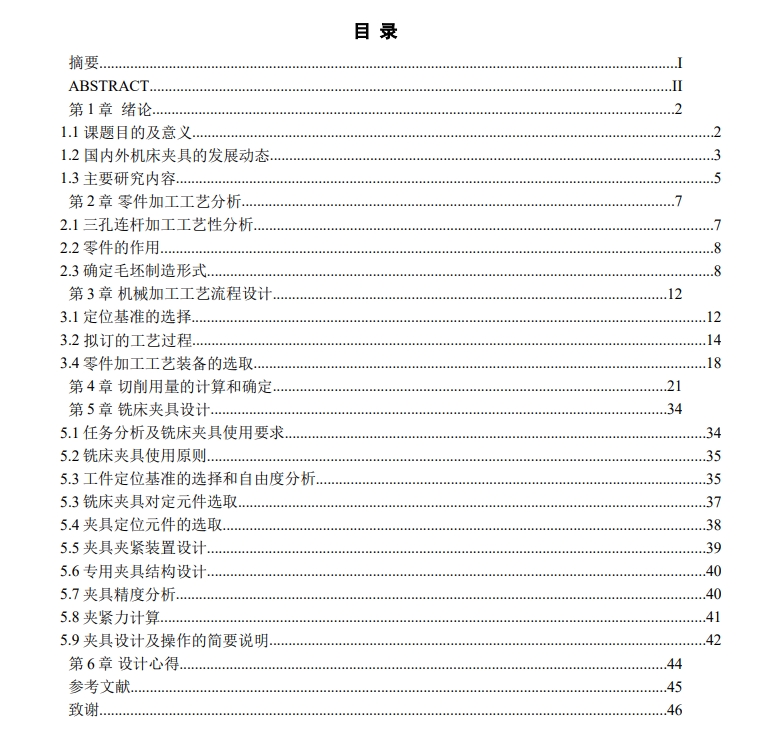

| 7 | 说明书.doc | 1.43M |

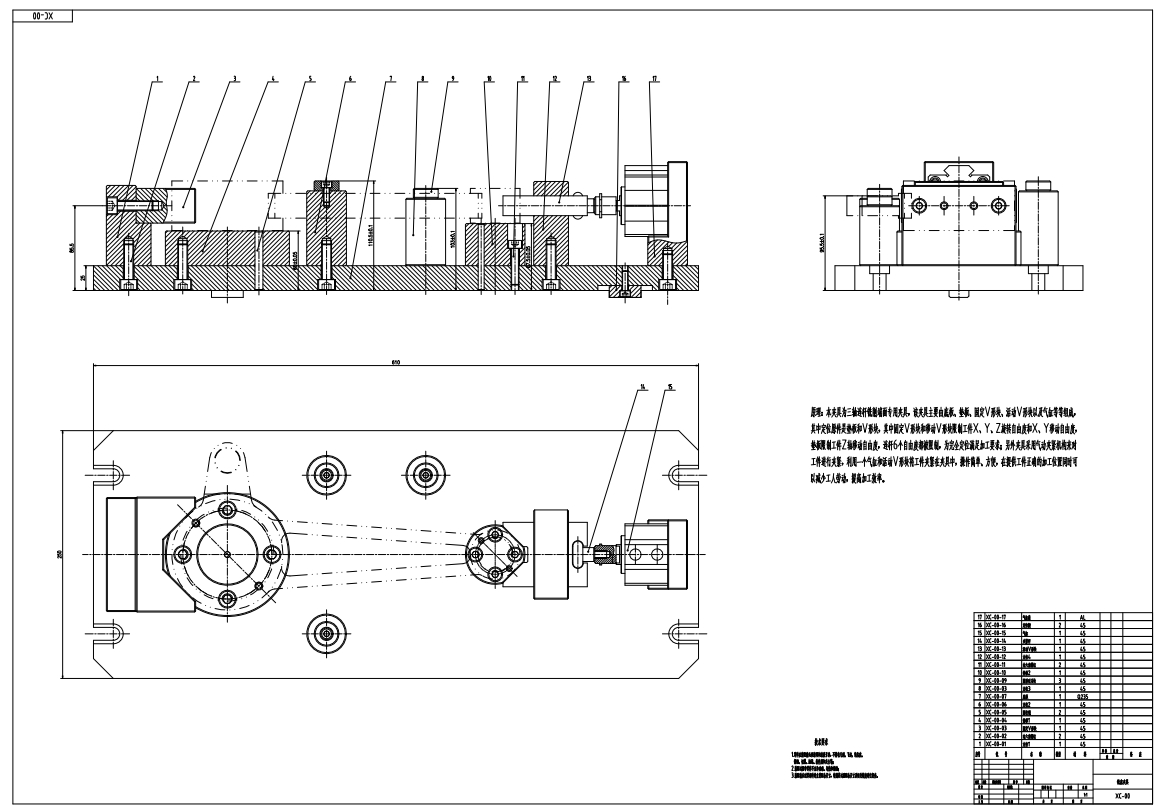

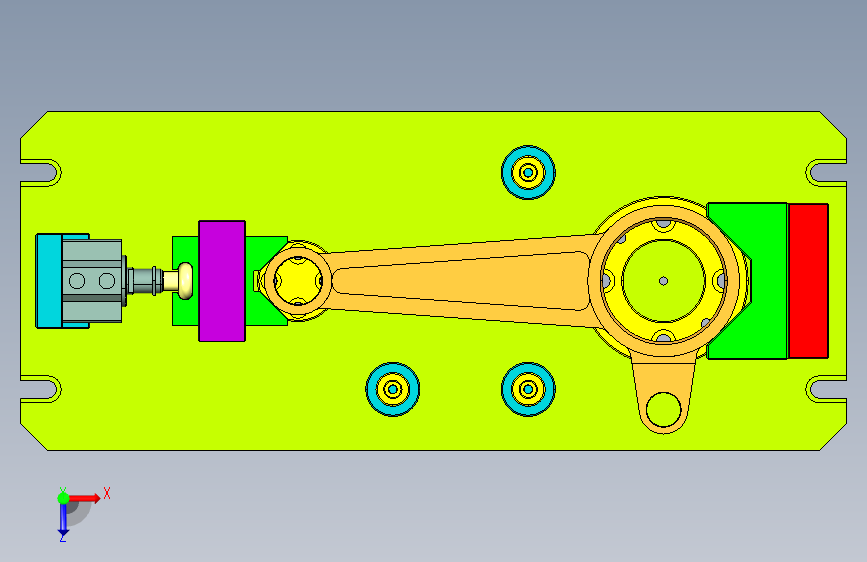

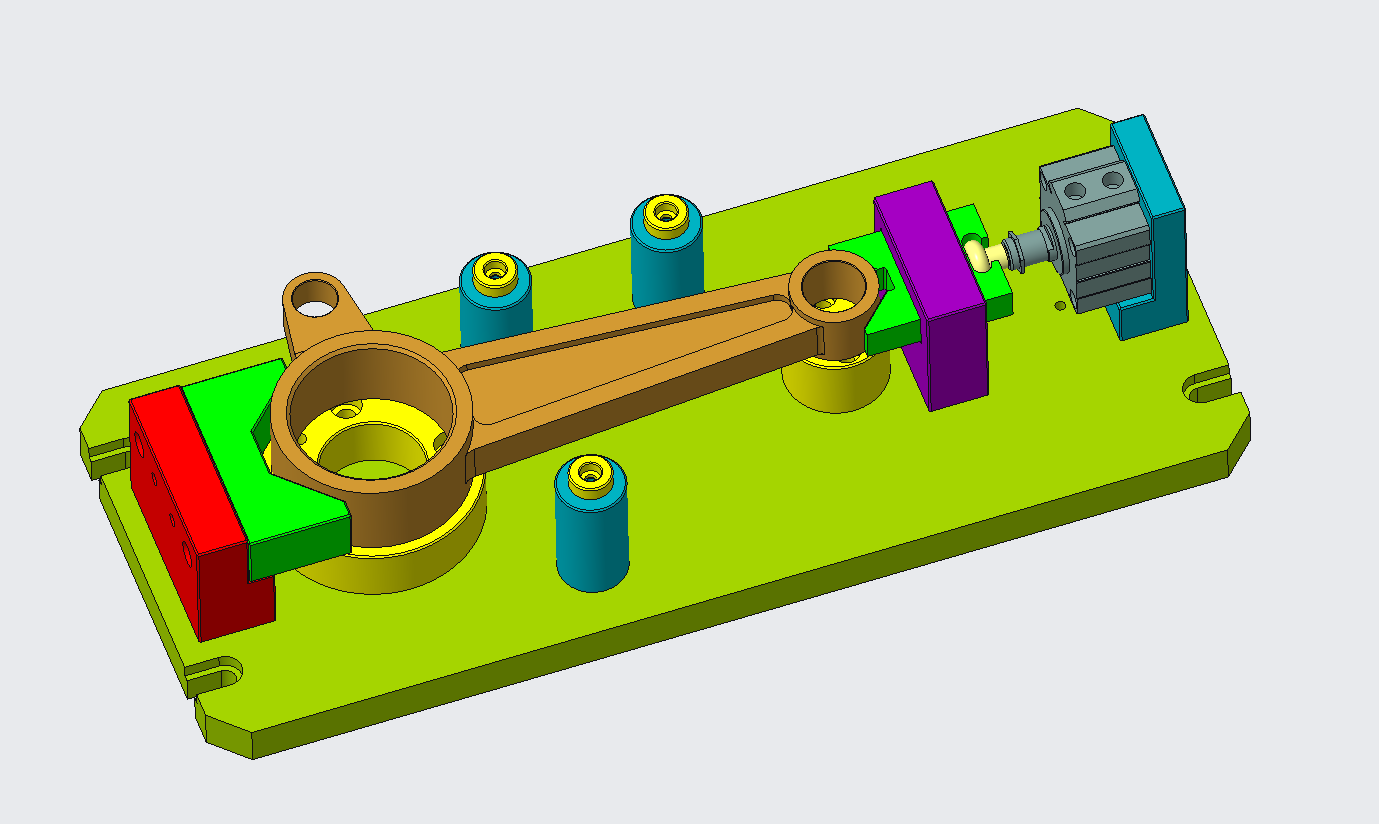

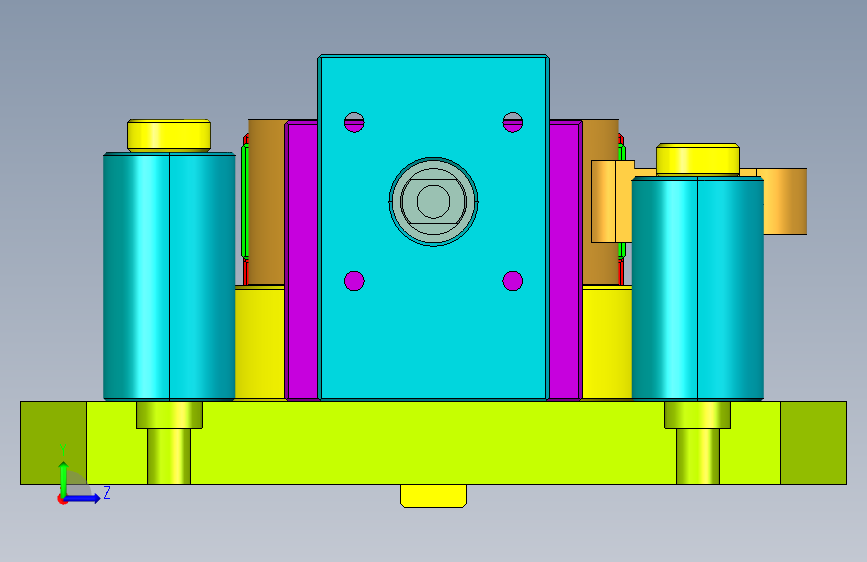

| 8 | 铣夹具装配图.dwg | 275.17K |
| 9 |  0001_asm.stp | 1.15M |
| 10 |  1.prt.1 | 199.00K |
| 11 | 1_1.prt.1 | 197.77K |
| 12 | 2.prt.1 | 91.27K |
| 13 | 230_a20.prt.1 | 73.33K |
| 14 | 233_25.prt.1 | 88.71K |
| 15 | 2_1.prt.1 | 98.02K |
| 16 | 55.prt.1 | 84.23K |
| 17 | prt0001.prt.1 | 170.91K |
| 18 | prt0002.prt.1 | 148.74K |
| 19 | prt0003.prt.1 | 144.65K |
| 20 | prt0004.prt.1 | 180.93K |
| 21 | prt0005.prt.1 | 92.19K |
| 22 | prt0006.prt.1 | 88.38K |
| 23 | prt0007.prt.1 | 88.71K |
| 24 | prt0008.prt.1 | 137.43K |
| 25 | prt0009.prt.1 | 99.53K |
| 26 | prt0010.prt.1 | 177.42K |
| 27 | prt0011.prt.1 | 372.92K |
| 28 | sdaj50x15.asm.1 | 59.34K |
| 29 | sdaj50x5.asm.1 | 75.42K |
| 30 | 三轴连杆.prt.1 | 279.54K |

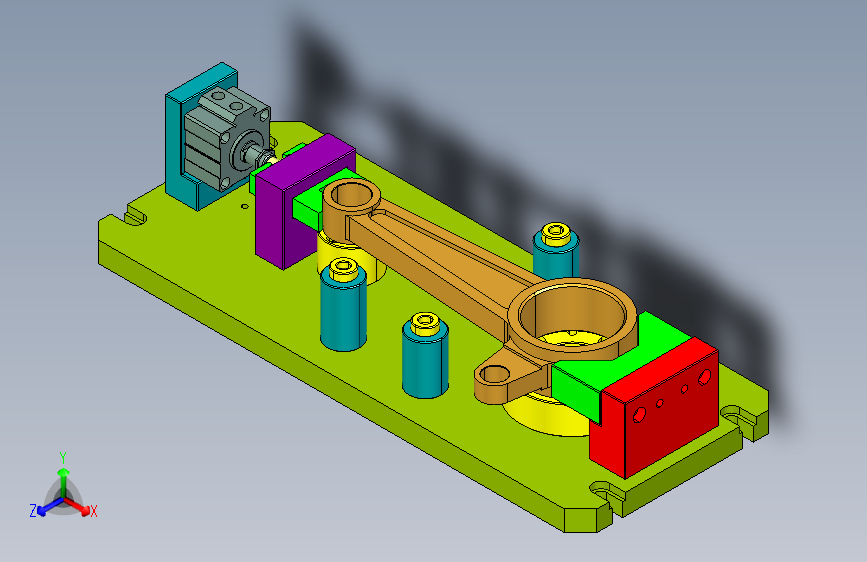

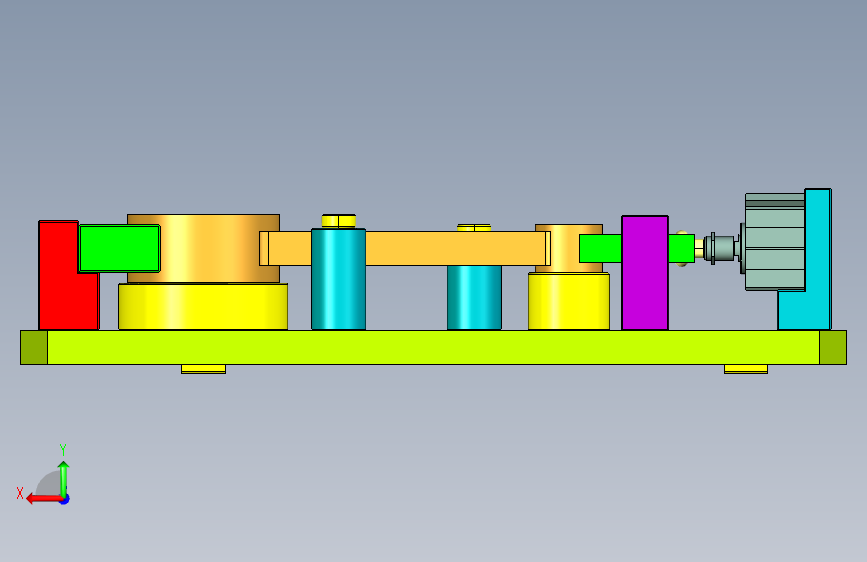

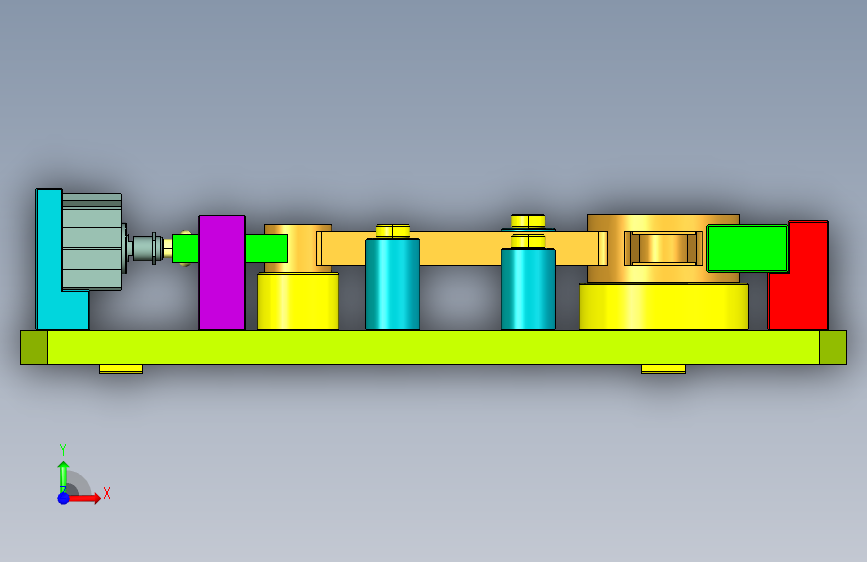

| 31 | 铣床夹具.asm.1 | 131.63K |
| 32 | 铣床夹具__out.log.1 | 5.02K |
| 33 | 0001_asm.stp | 1.15M |
| 34 | 铣床夹具__out.log.1 | 5.02K |
