家用电器安装卡片冲压模具设计

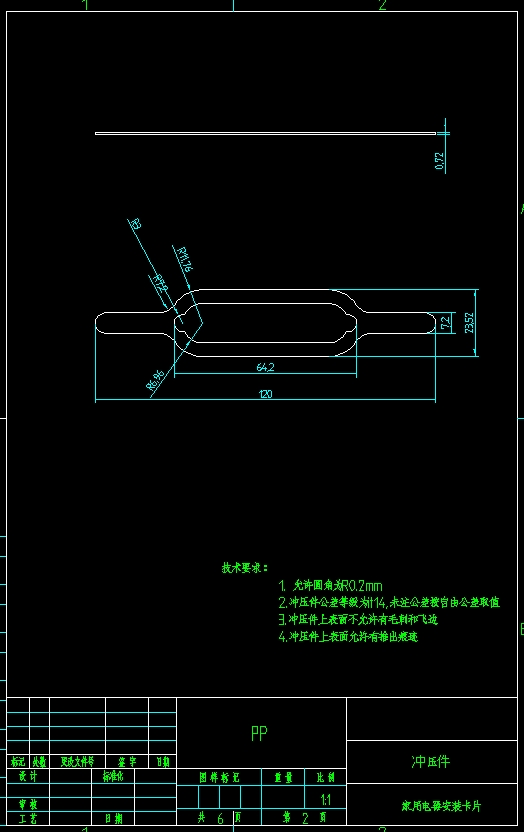

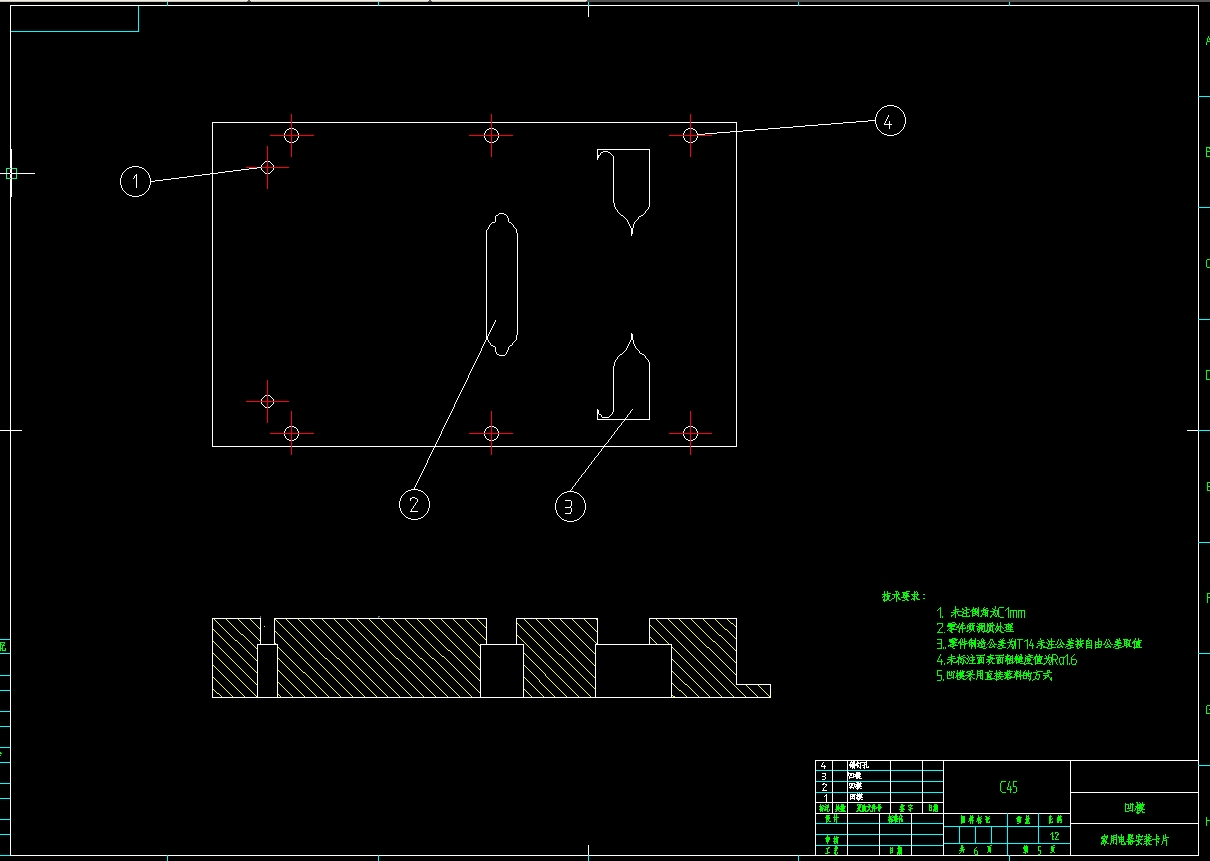

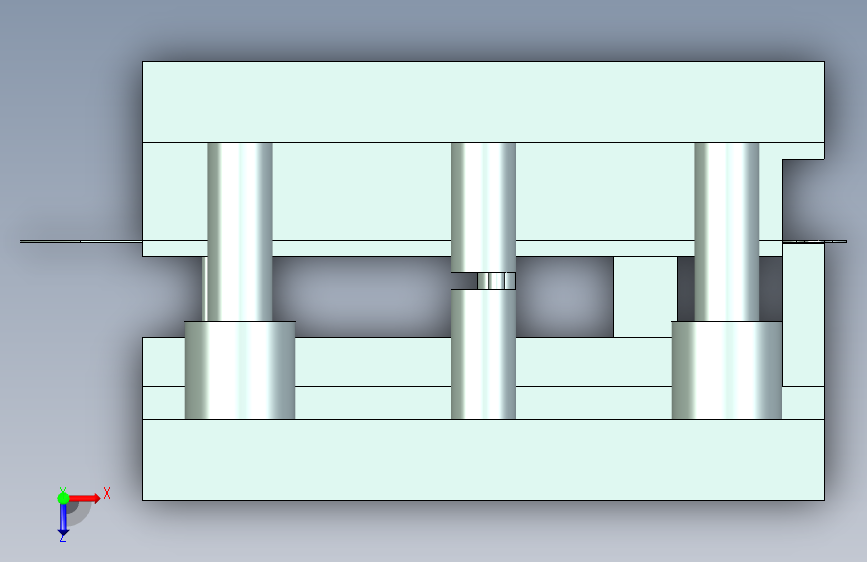

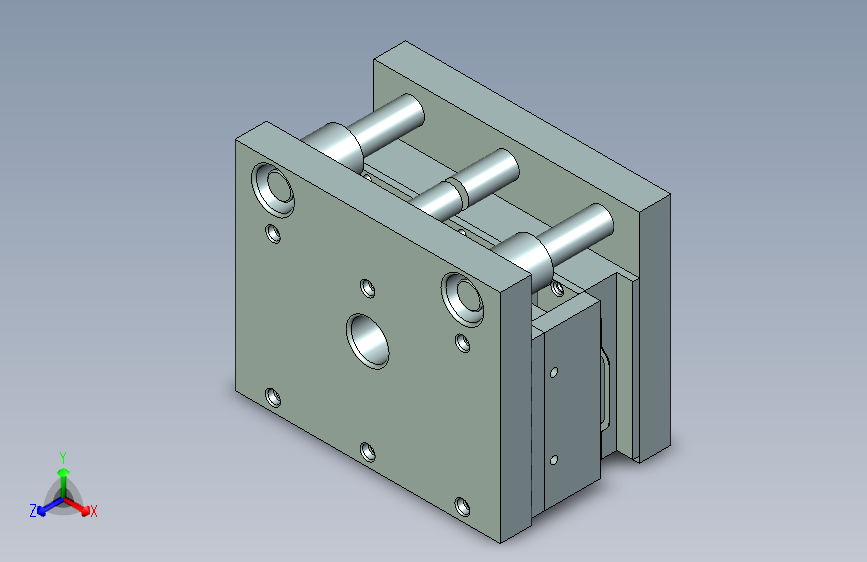

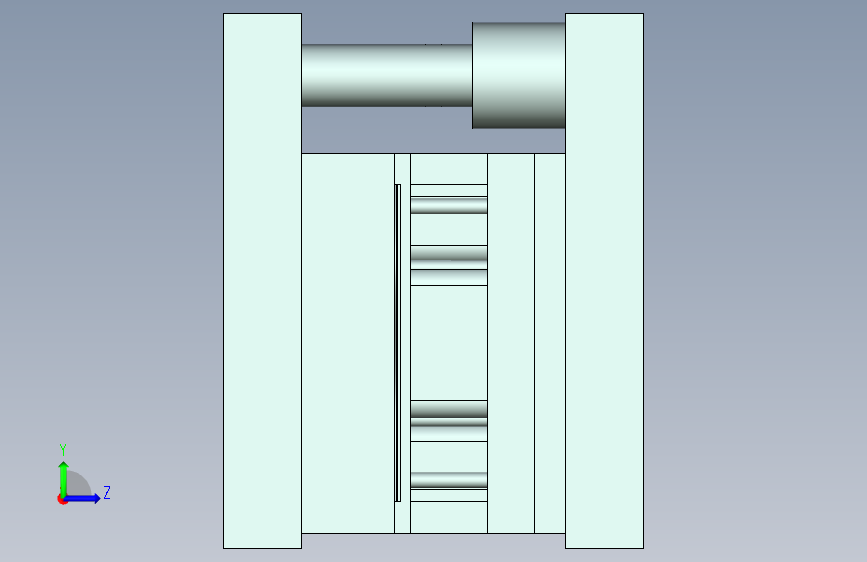

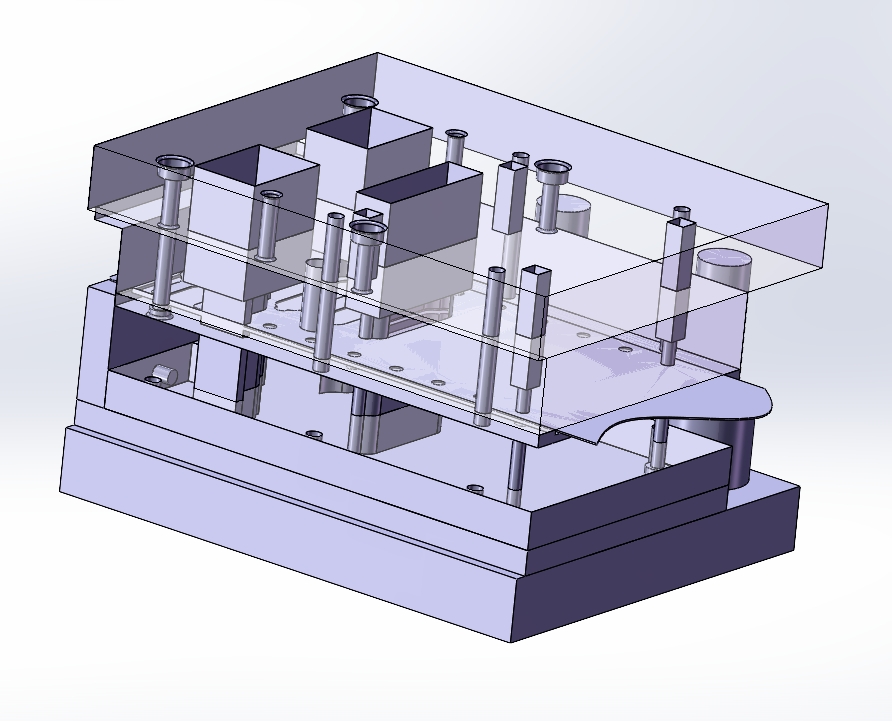

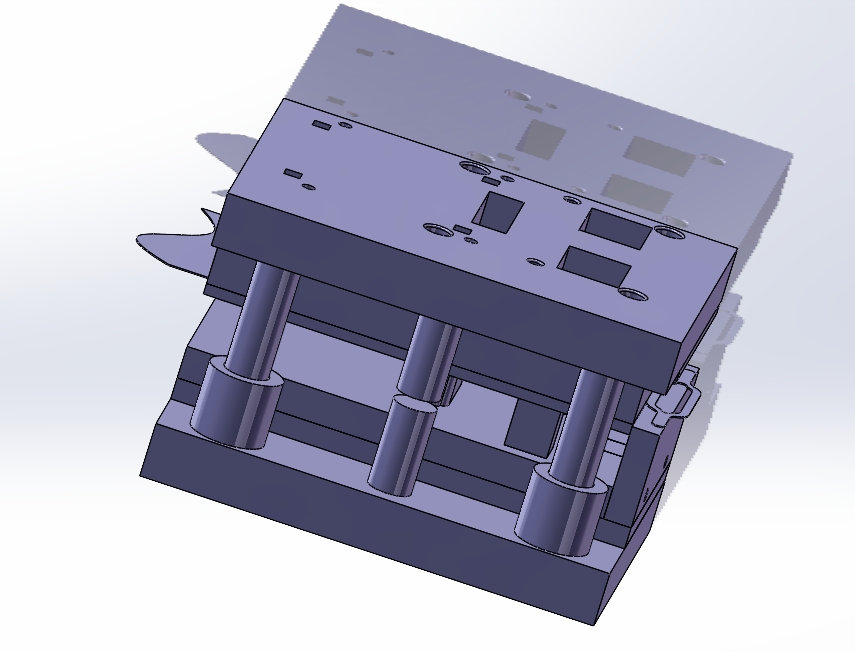

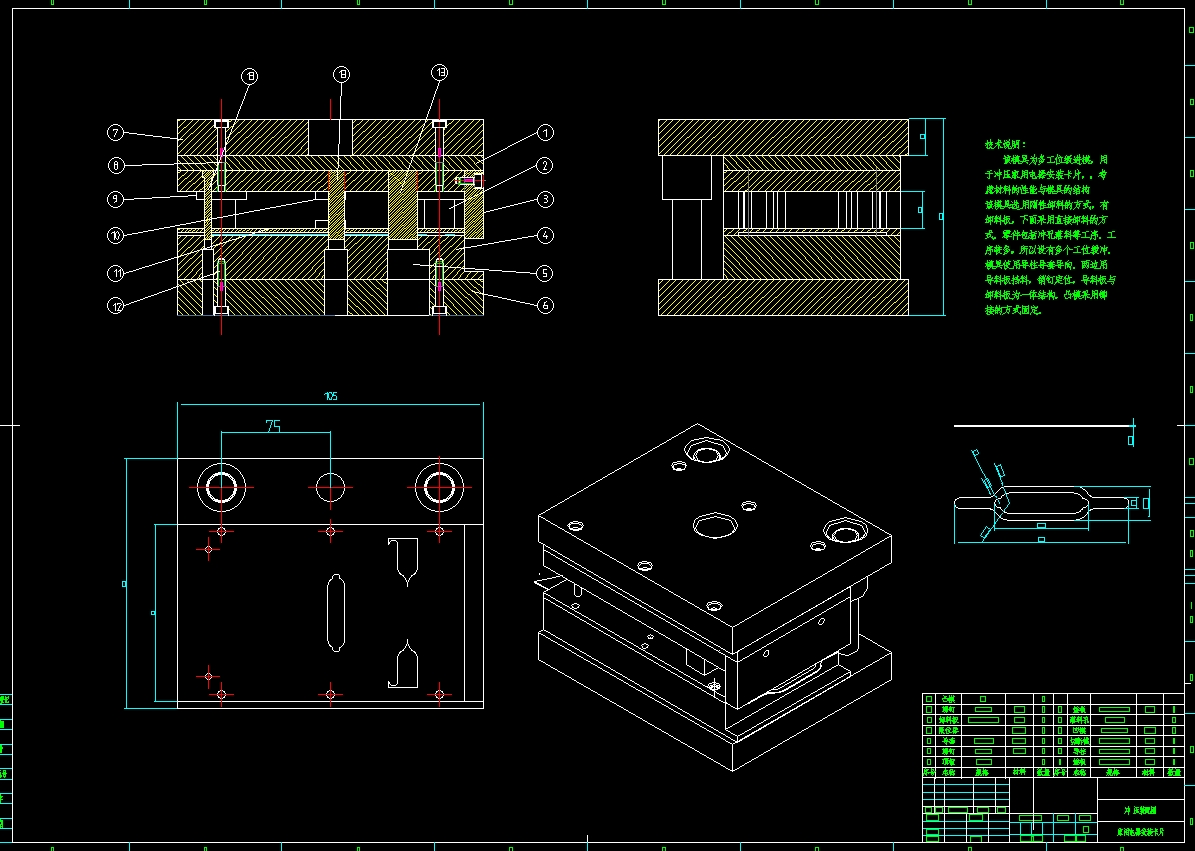

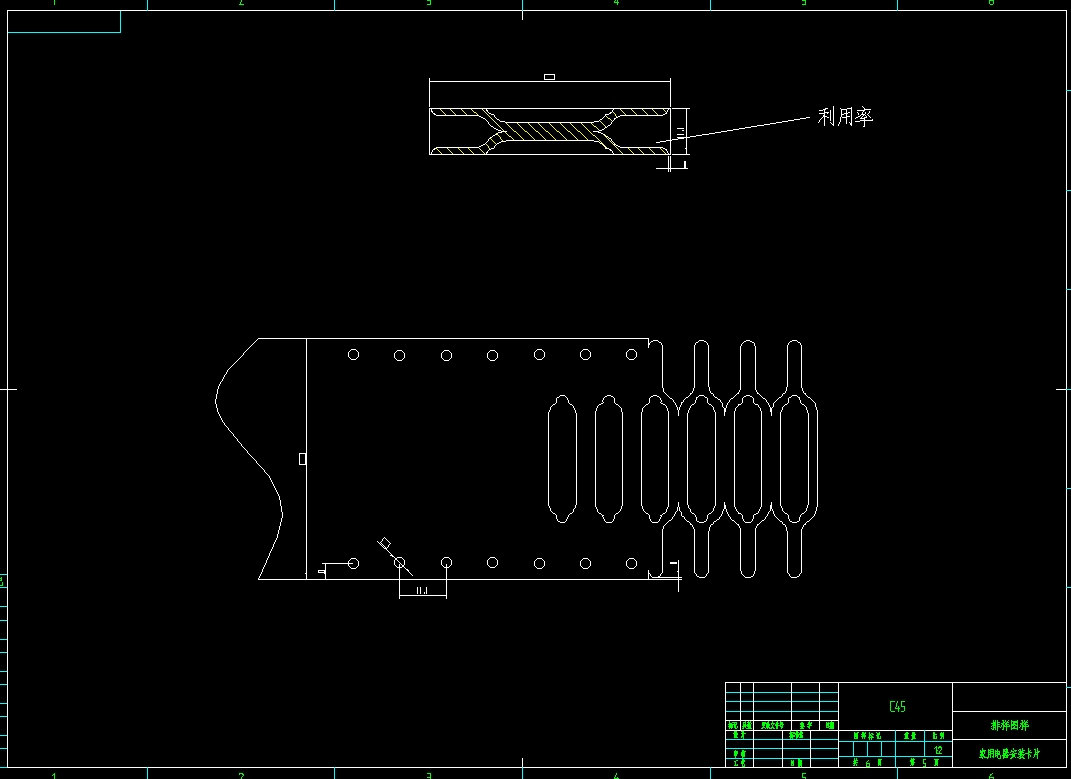

本课题是关于一套系统的模具设计。生产零件为家用电器安装卡片，模具包括冲裁落料几个工序。首先对零件进行分析，包括尺寸，外形，用料，表面质量等方面。再分析冲压板材的选用，尺寸。模具的设计成型工艺分析，有排样方案的选择，工步的设计等。 模具的设计还要成本问题，因此要合理选择排样，由此计算搭边值，利用率。工步的设计优良有利于零件的高效率生产。 模具采用正装式级进模的方式冲压。对模具分析包括送料，导正，卸料，导料，落料，导向几个反面。分别对每个工序分析，由此设计模具的每个功能件，由设计方案绘制模具零件图，继而完成装配图。 在具体的设计上，还要详细的设计出模具的具体尺寸。重要的有凹凸模刃口尺寸，以及冲裁力
