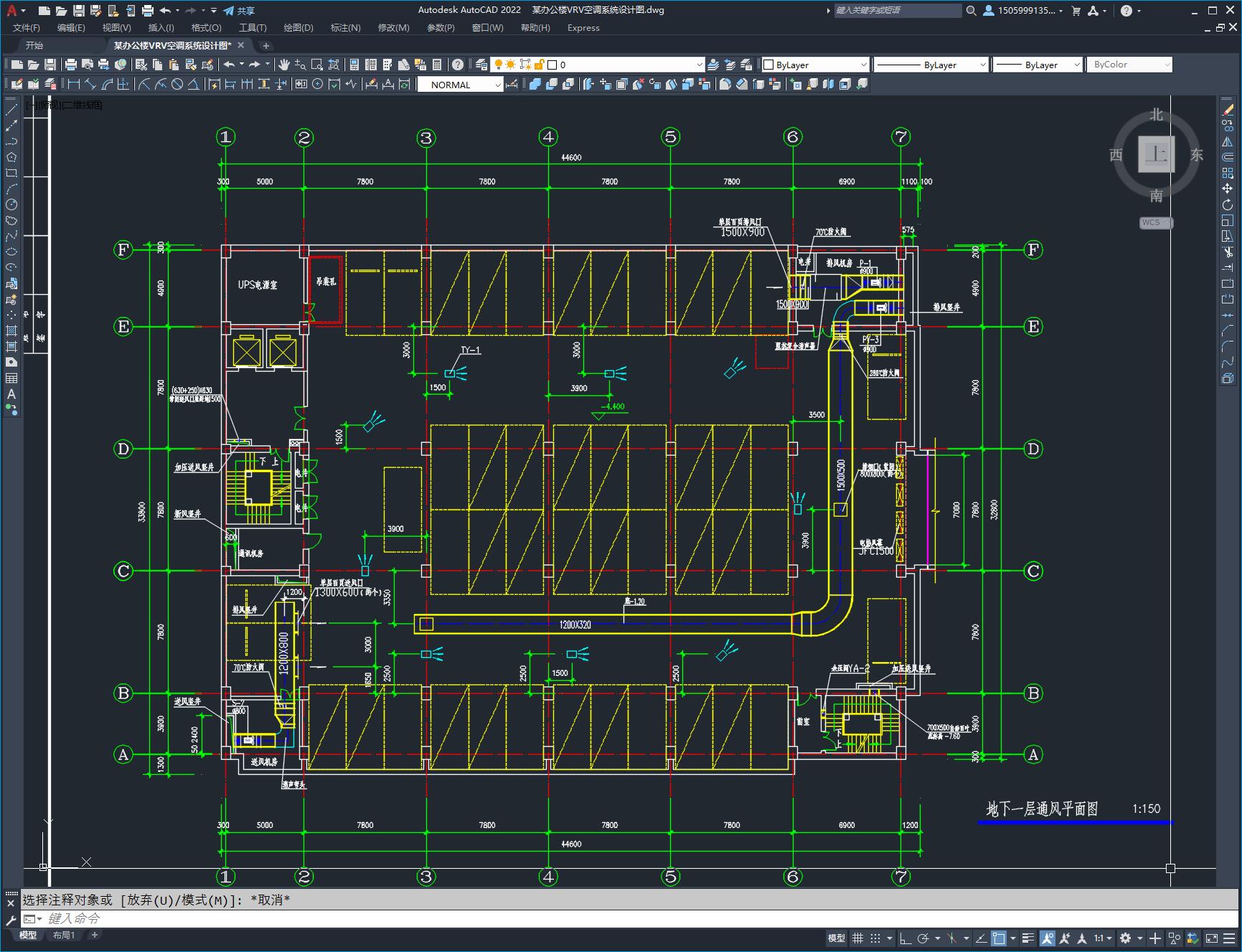

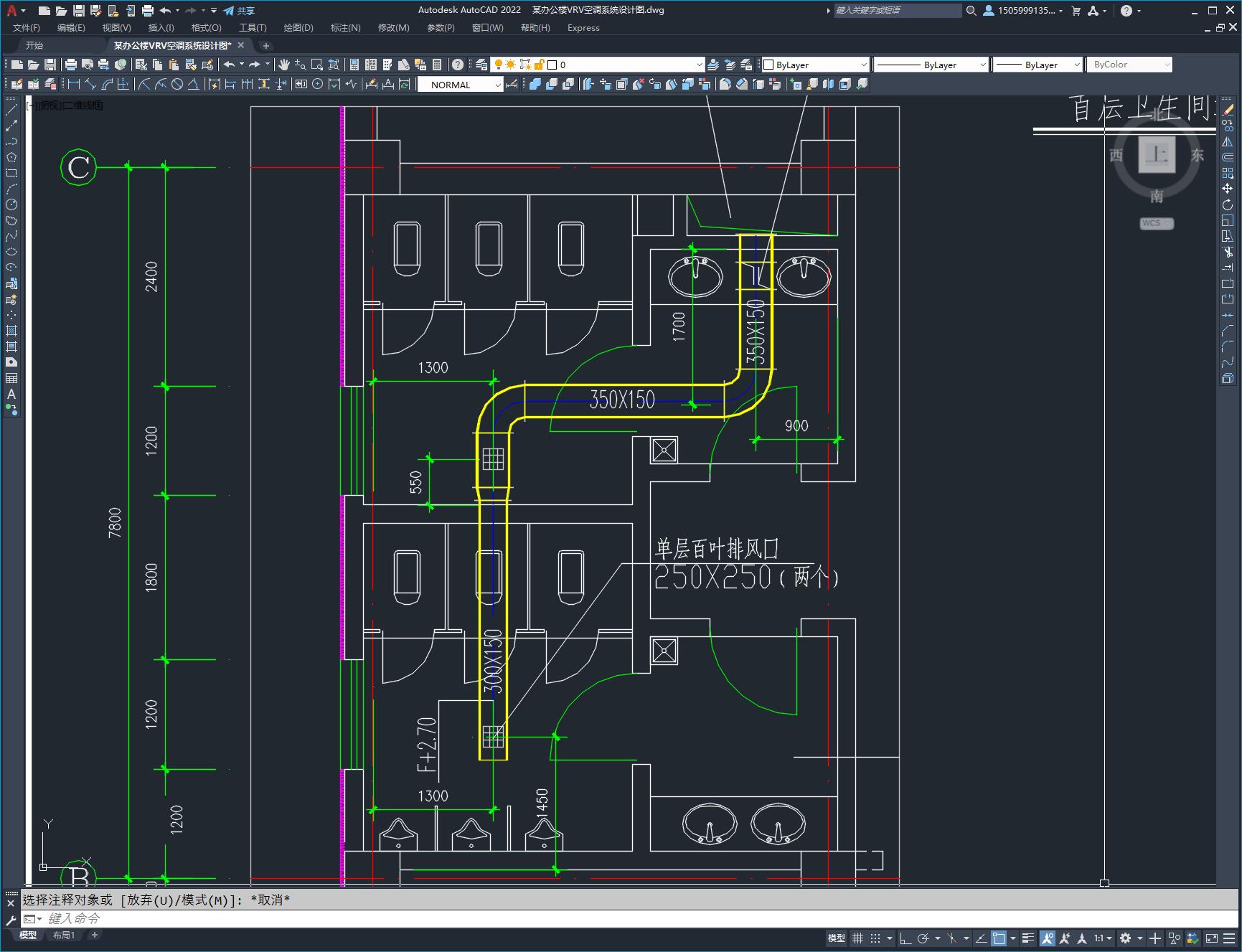

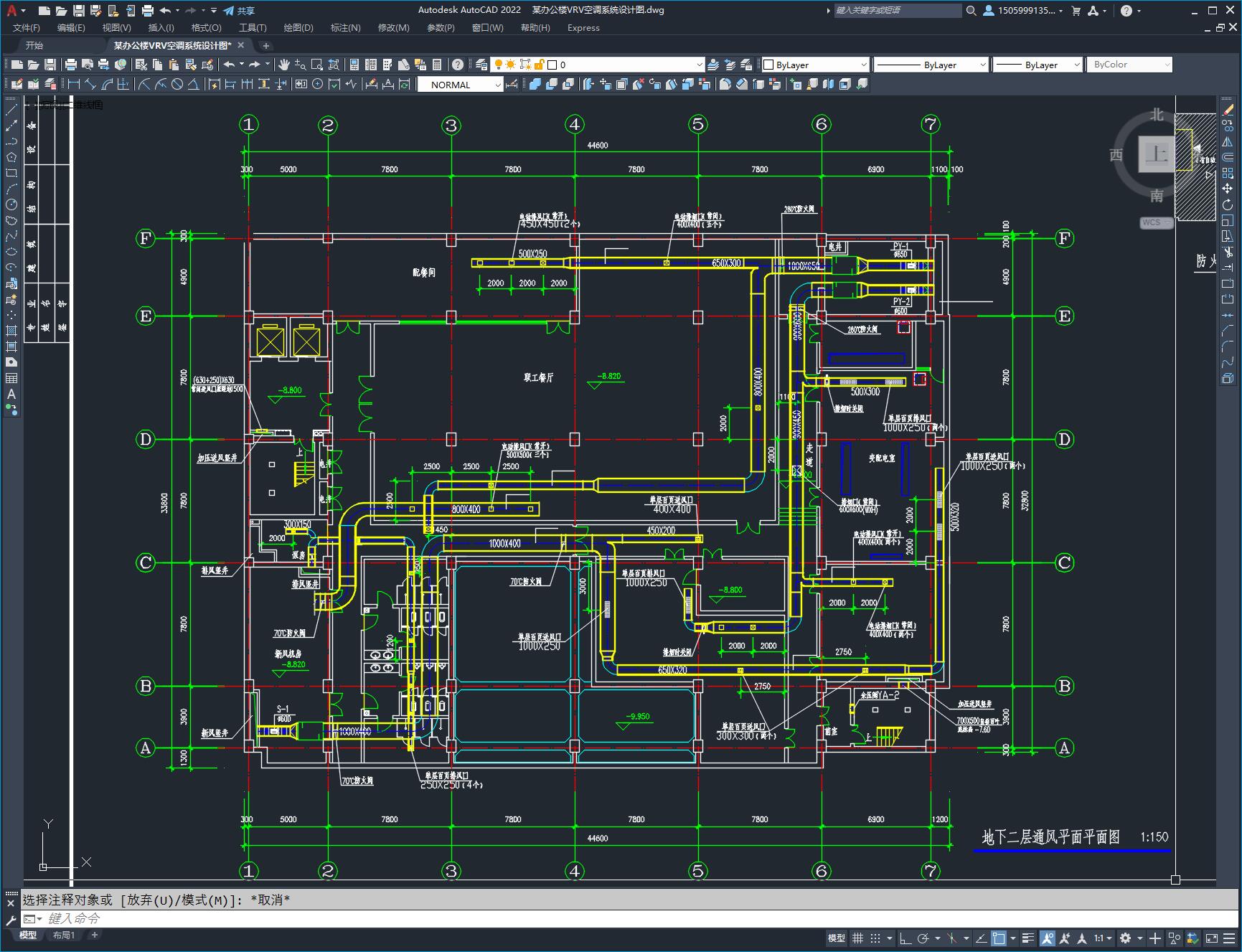

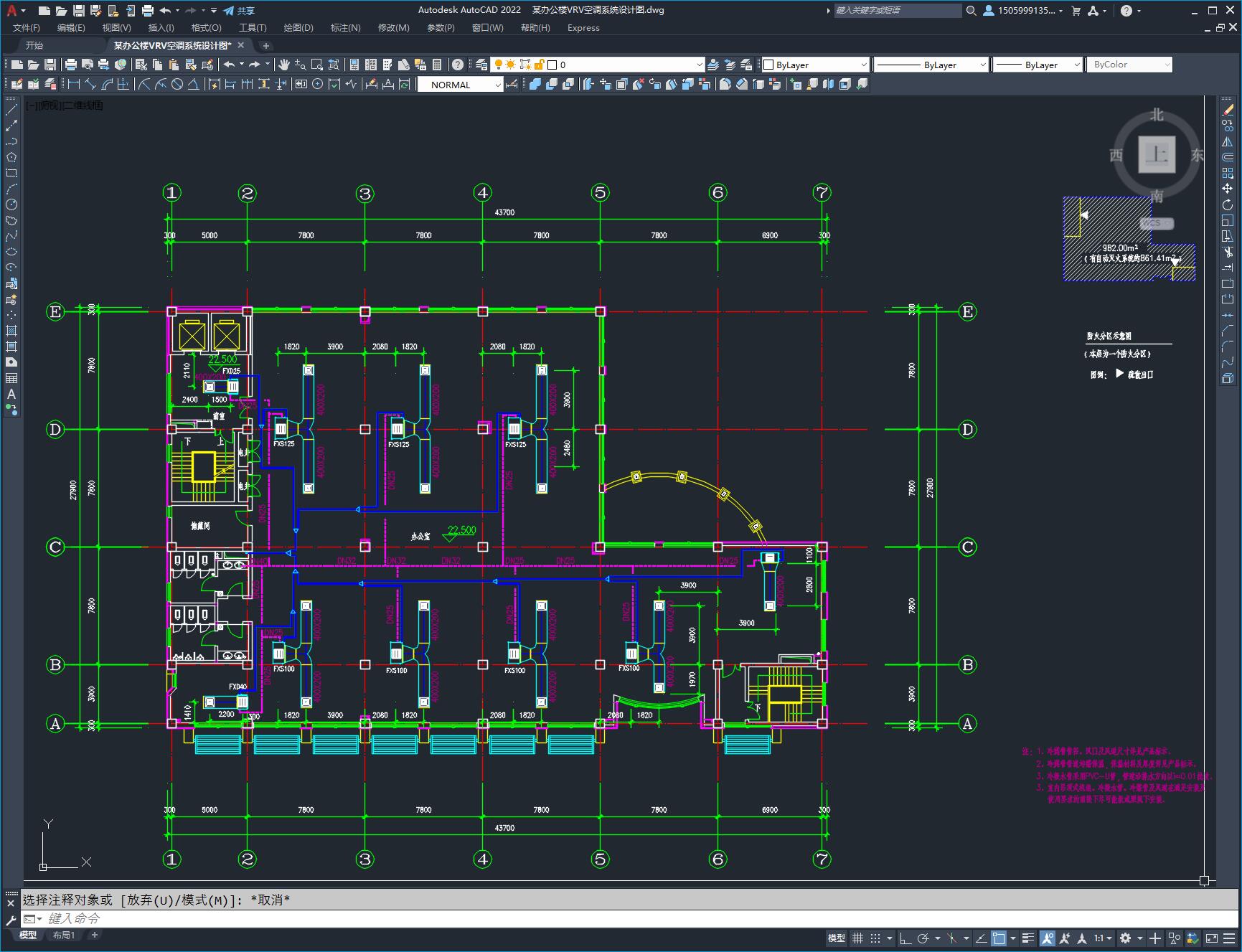

本工程设计内容包括地下一，二层送排风系统，防排烟系统，及地上卫生间排风系统。地上一层至七层营业厅及办公用房设（风冷）VRV系统。 地下二层餐厅设转轮式热回收组合新风机组一台。地上各层防烟楼梯间及消防电梯前室均采用自然排烟；地下一层车库按6h换气设置排烟风机，补风机风量不小于50%排烟量，排烟及补风机均设于专用机房内。

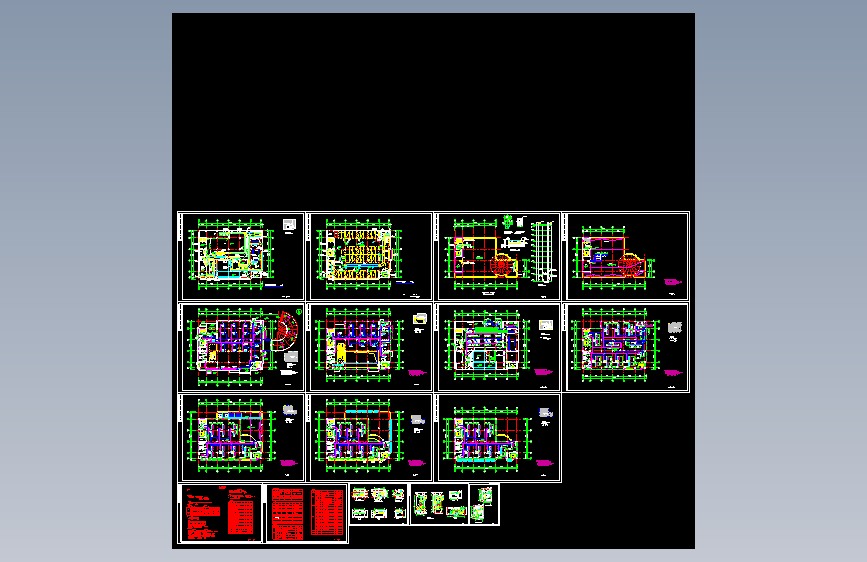

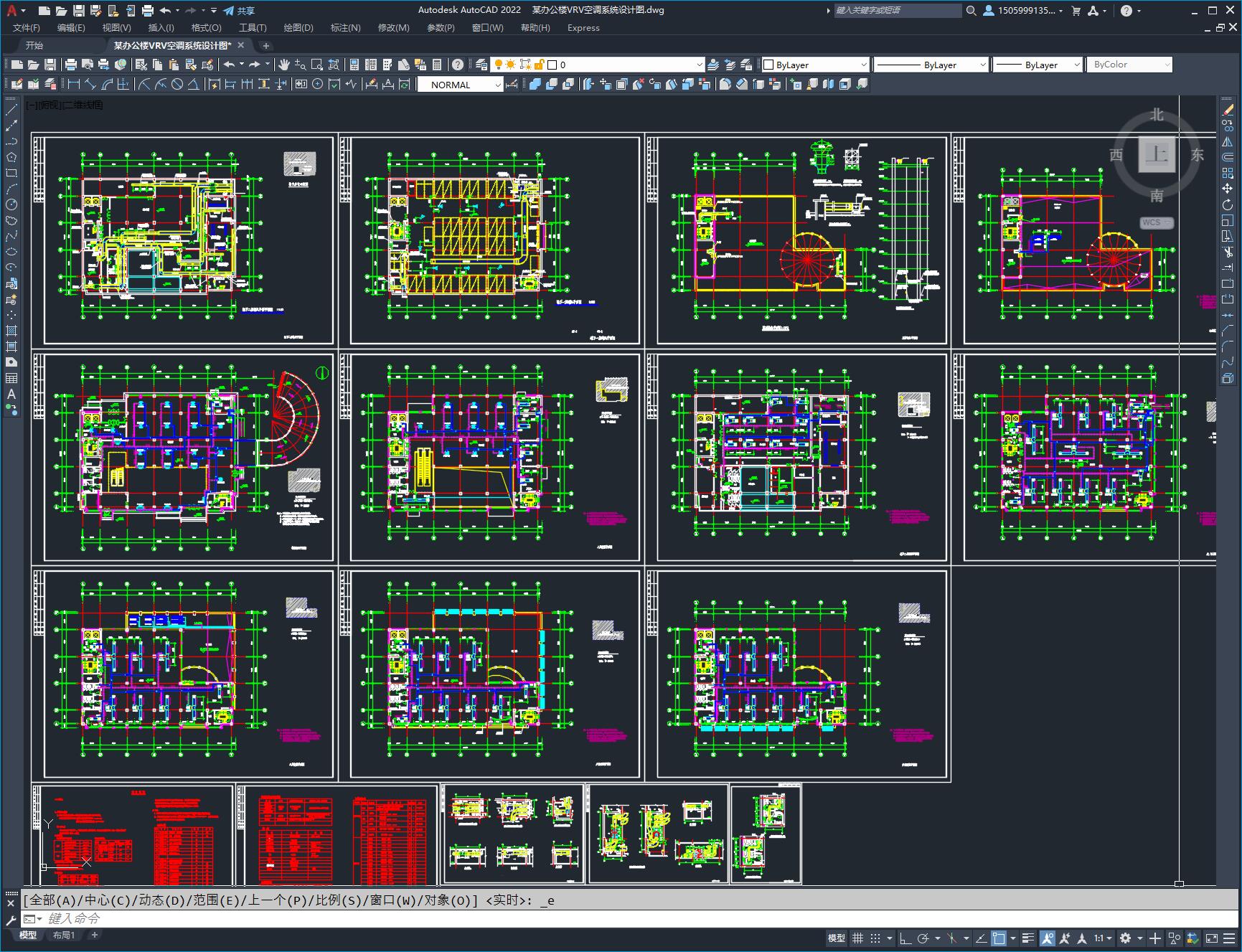

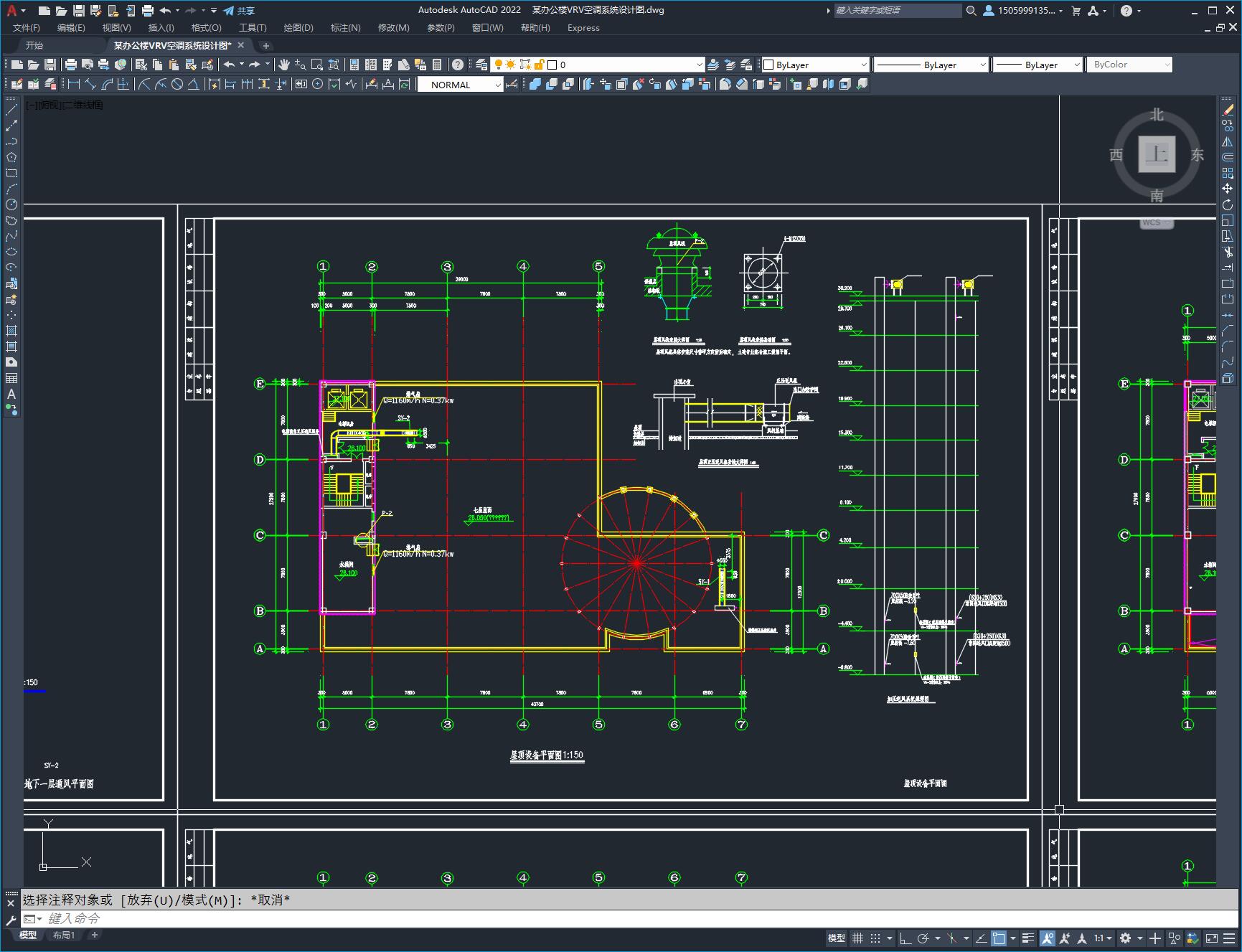

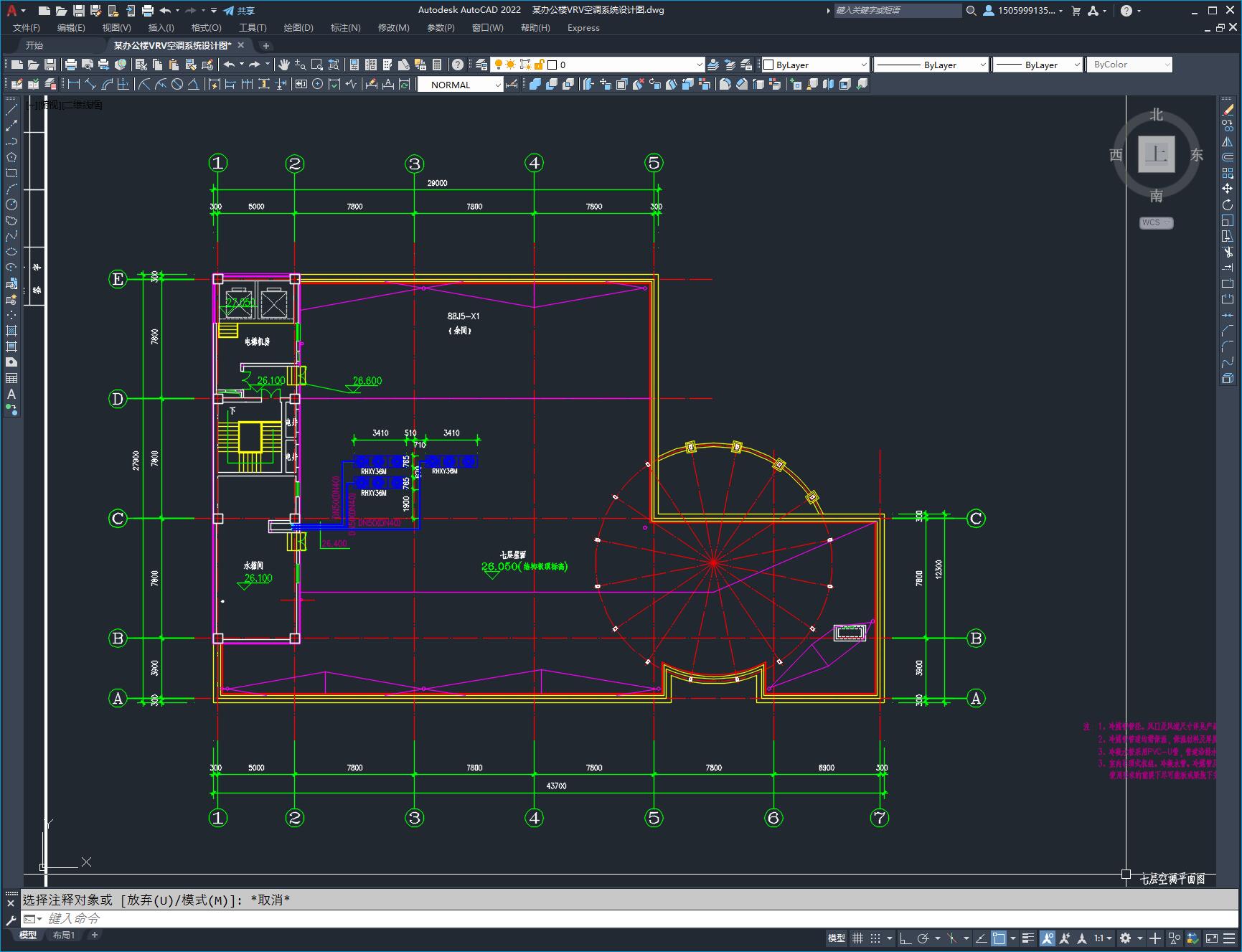

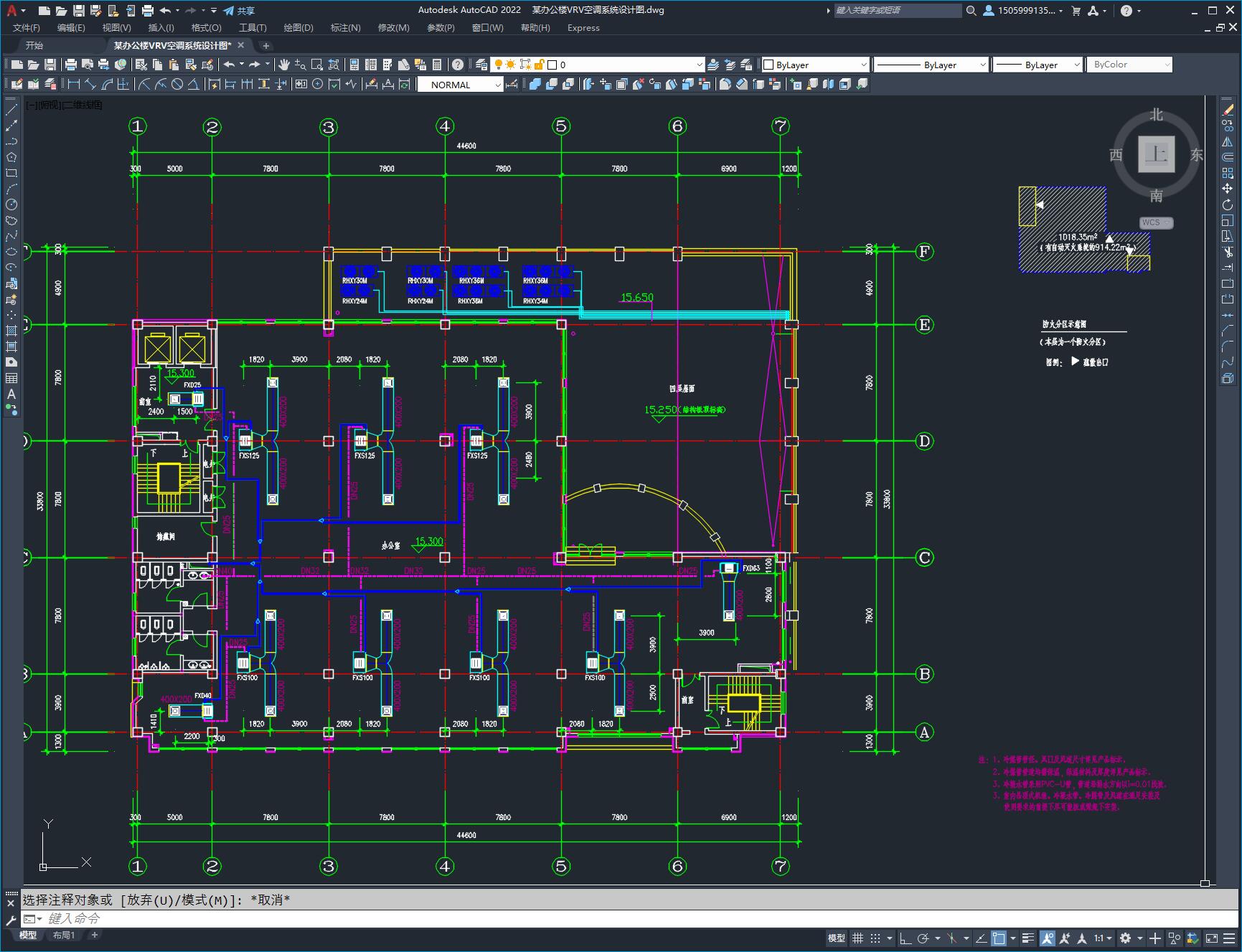

某办公楼VRV空调系统设计图
图纸描述
本工程设计内容包括地下一，二层送排风系统，防排烟系统，及地上卫生间排风系统。地上一层至七层营业厅及办公用房设（风冷）VRV系统。 地下二层餐厅设转轮式热回收组合新风机组一台。地上各层防烟楼梯间及消防电梯前室均采用自然排烟；地下一层车库按6h换气设置排烟风机，补风机风量不小于50%排烟量，排烟及补风机均设于专用机房内。
下载需要70金币
立即下载 收藏
图纸信息
作者
微生白易
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  某办公楼VRV空调系统设计图.dwg | 1.43M |
