山区公路转体拱桥施工设计图
图纸描述

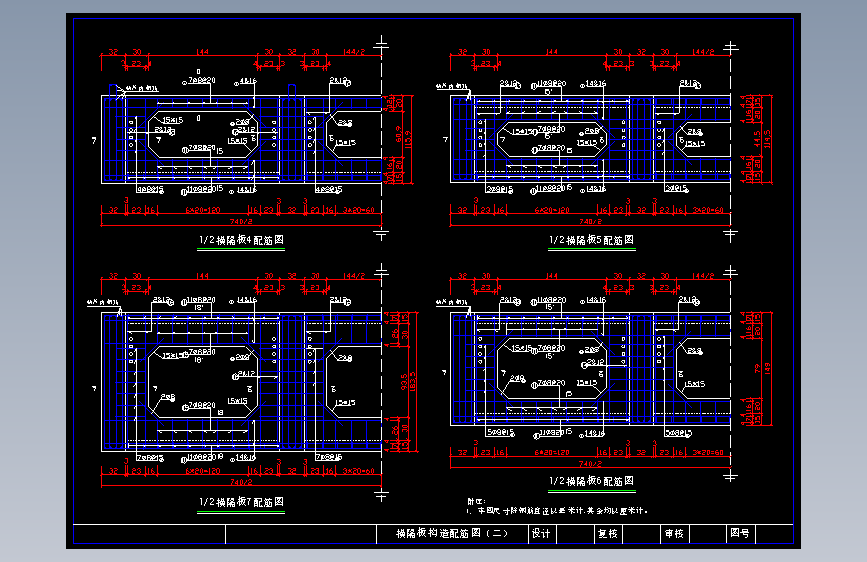

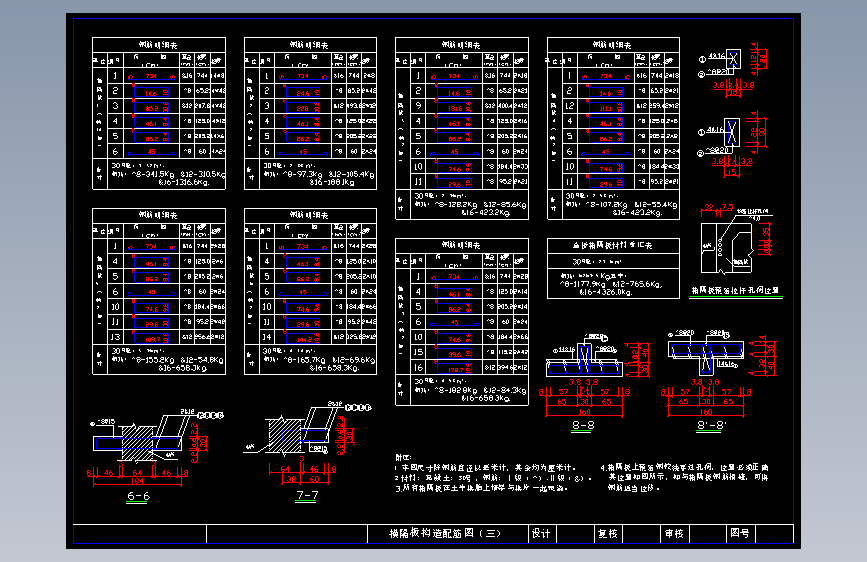

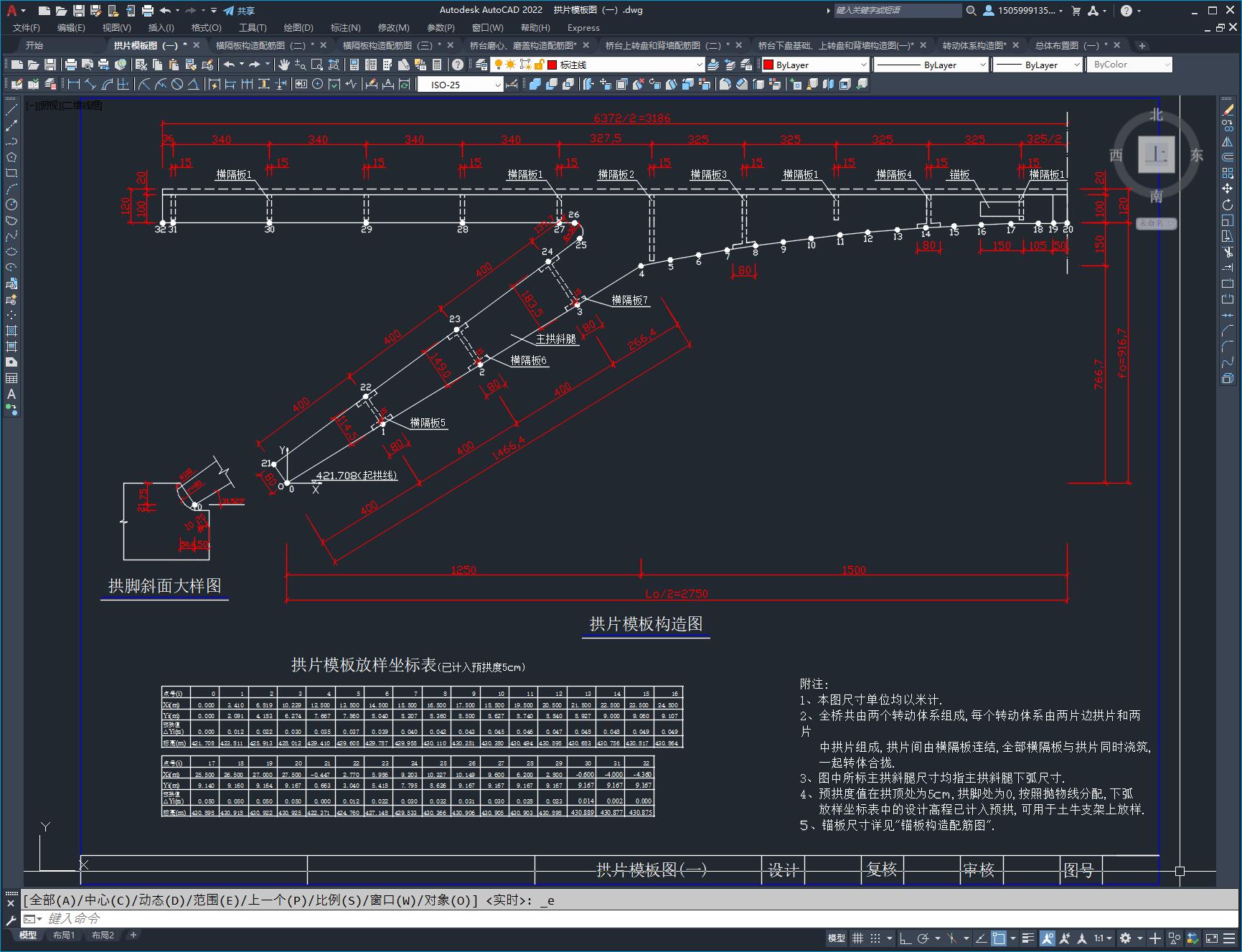

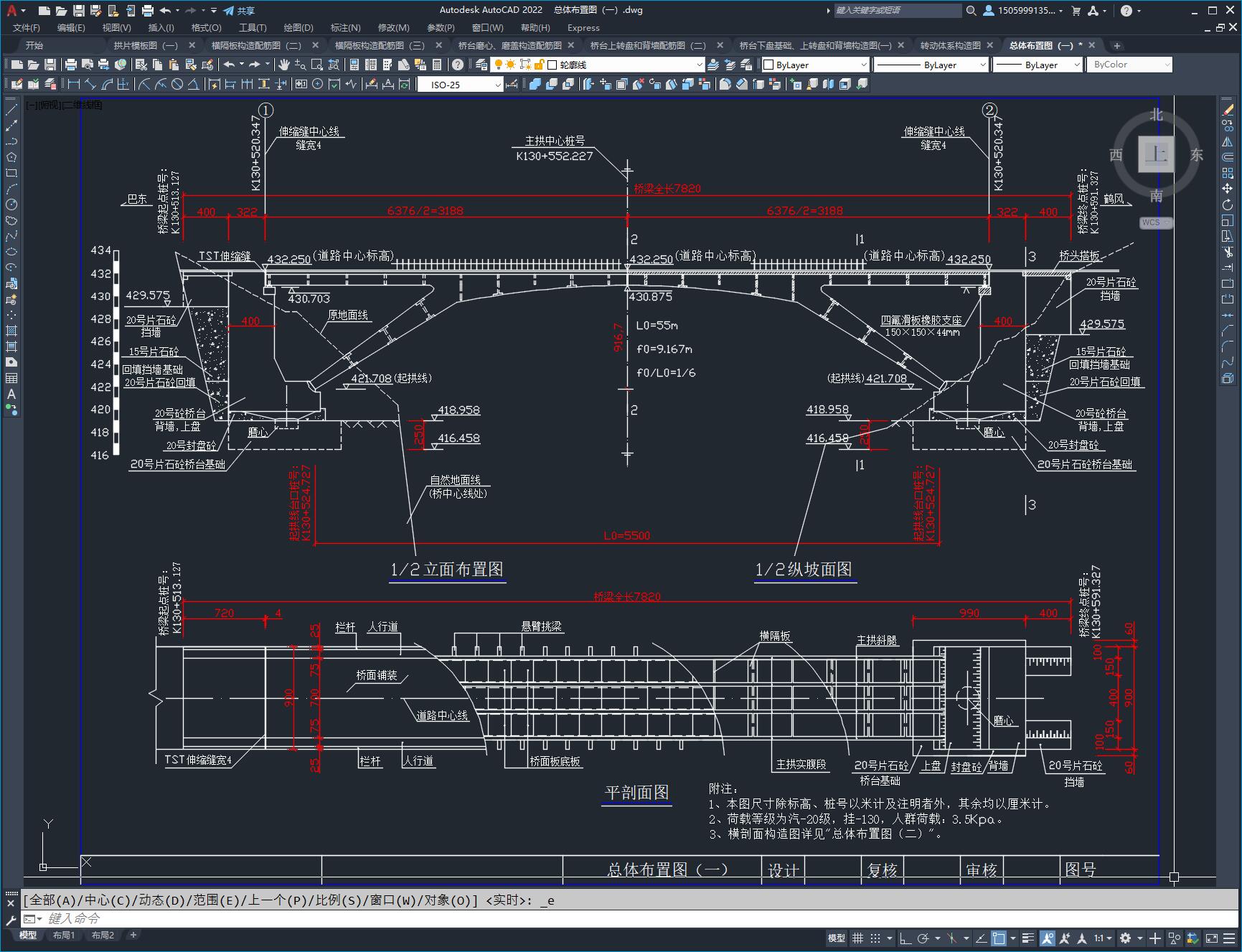

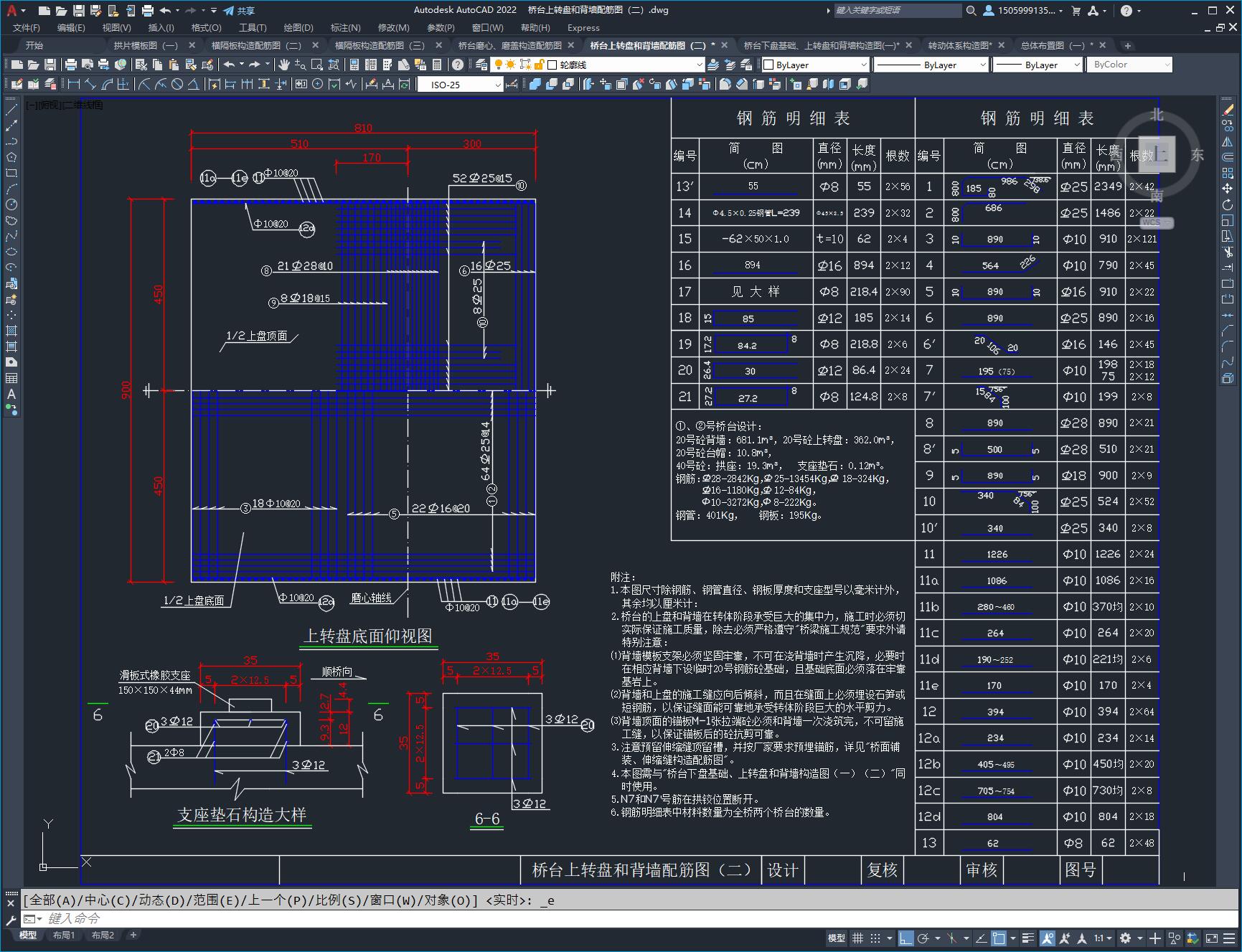

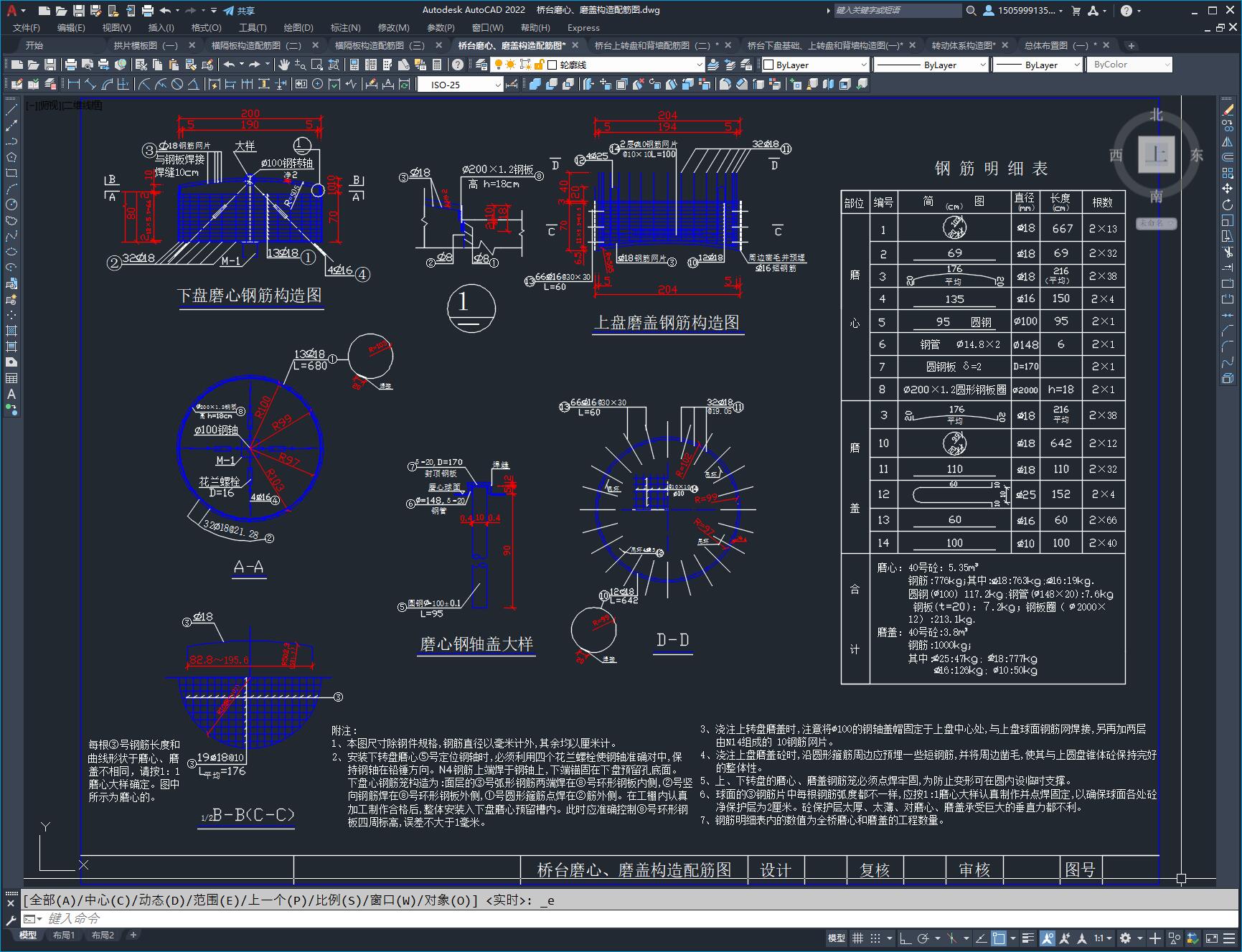

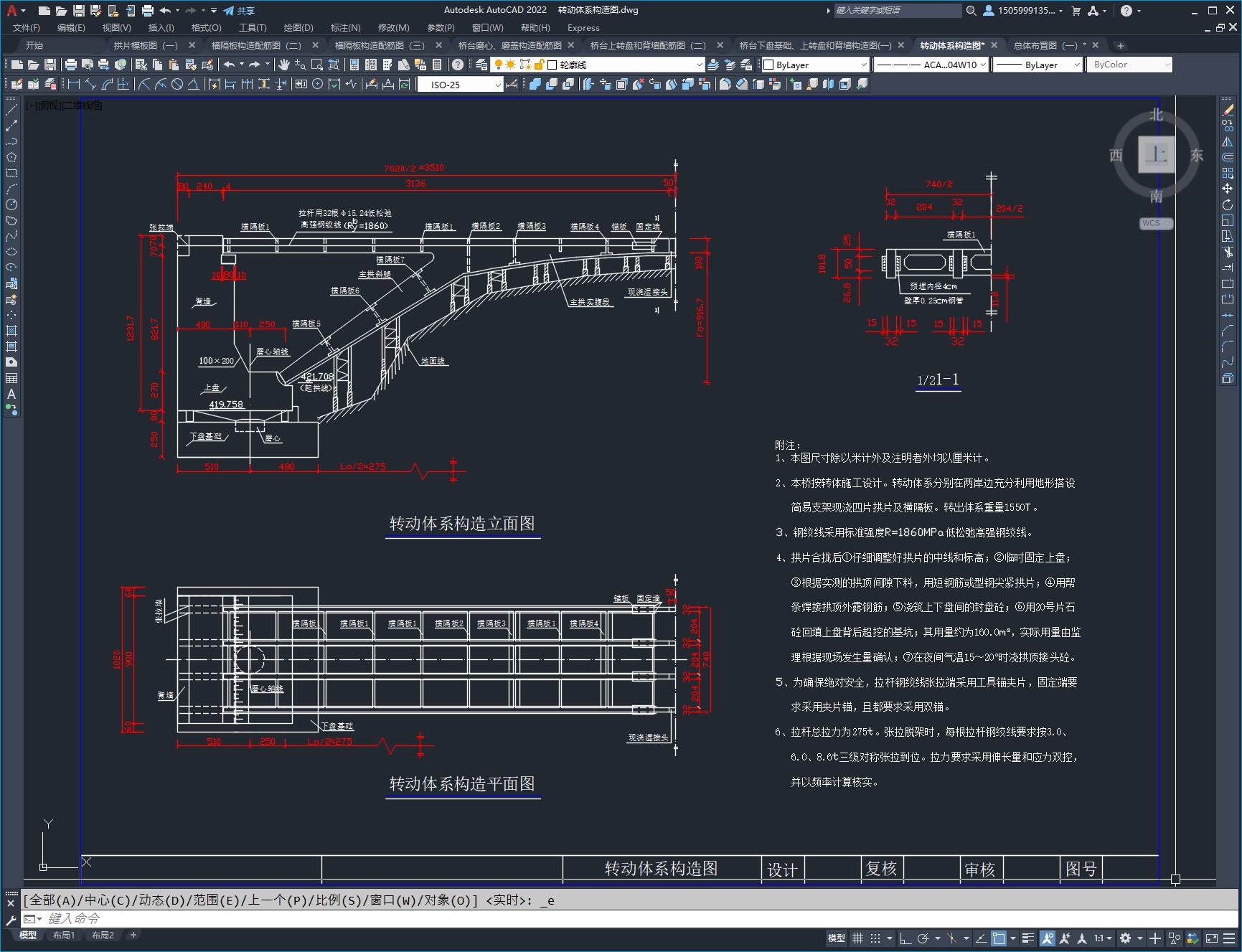

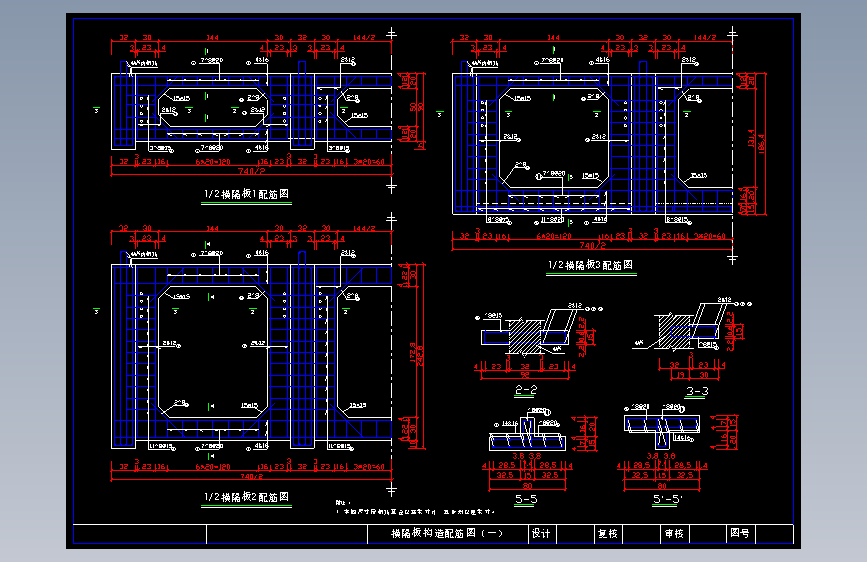

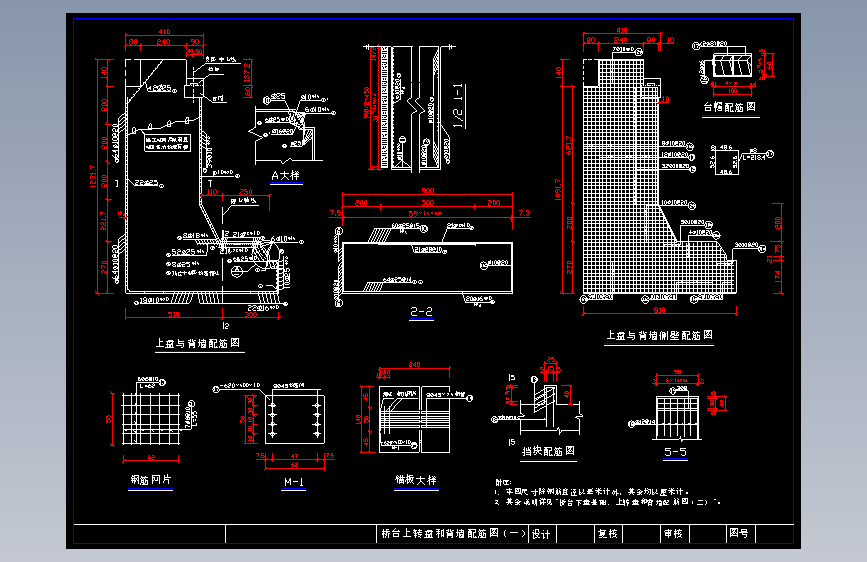

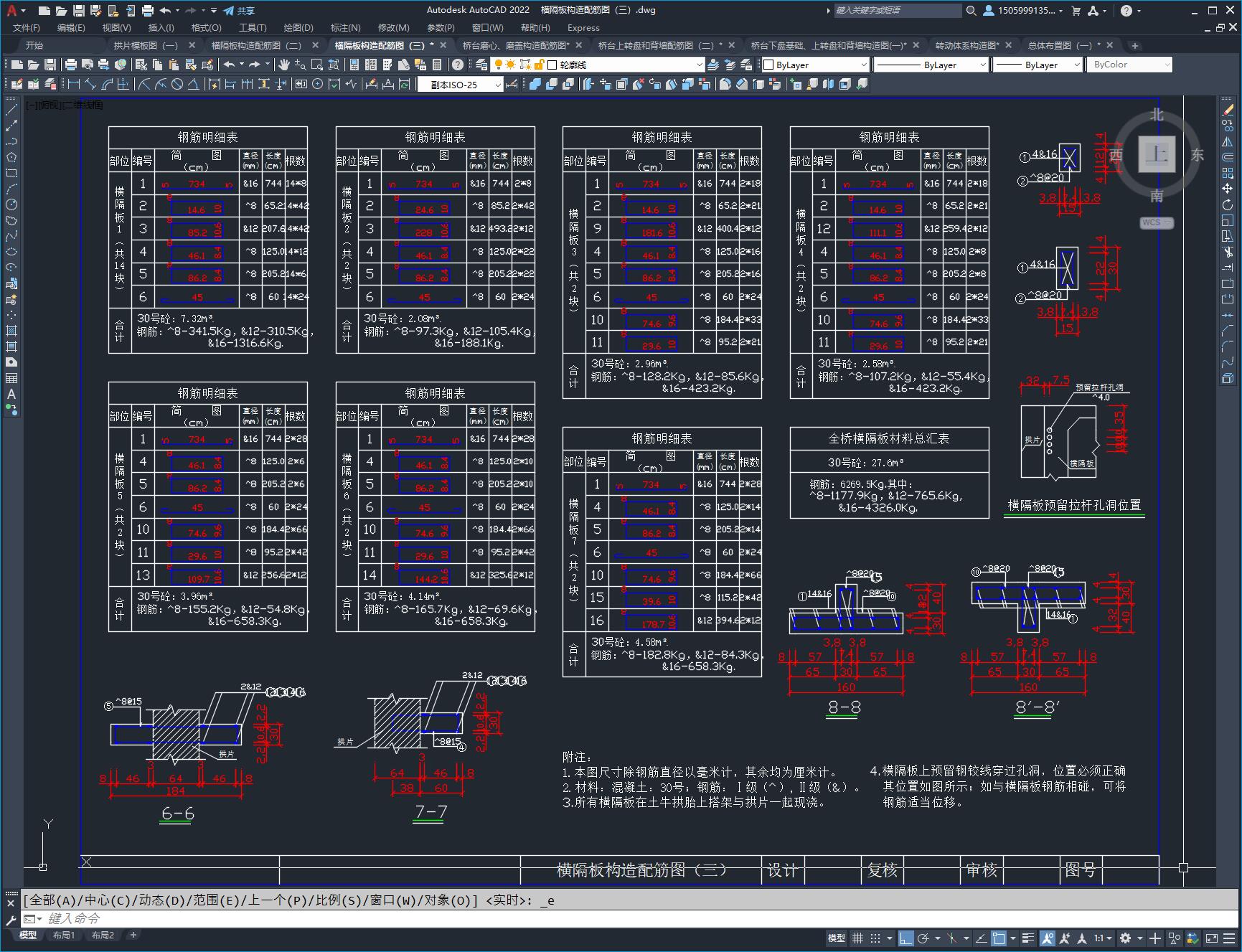

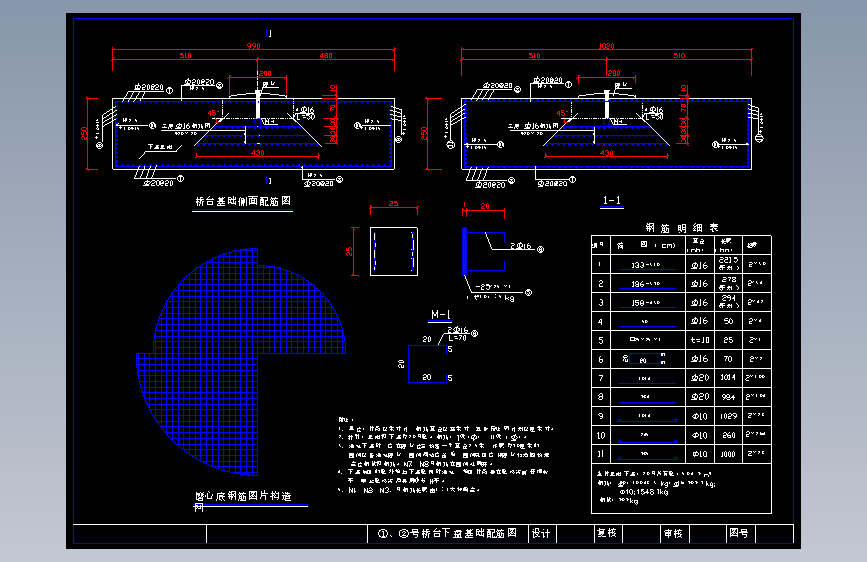

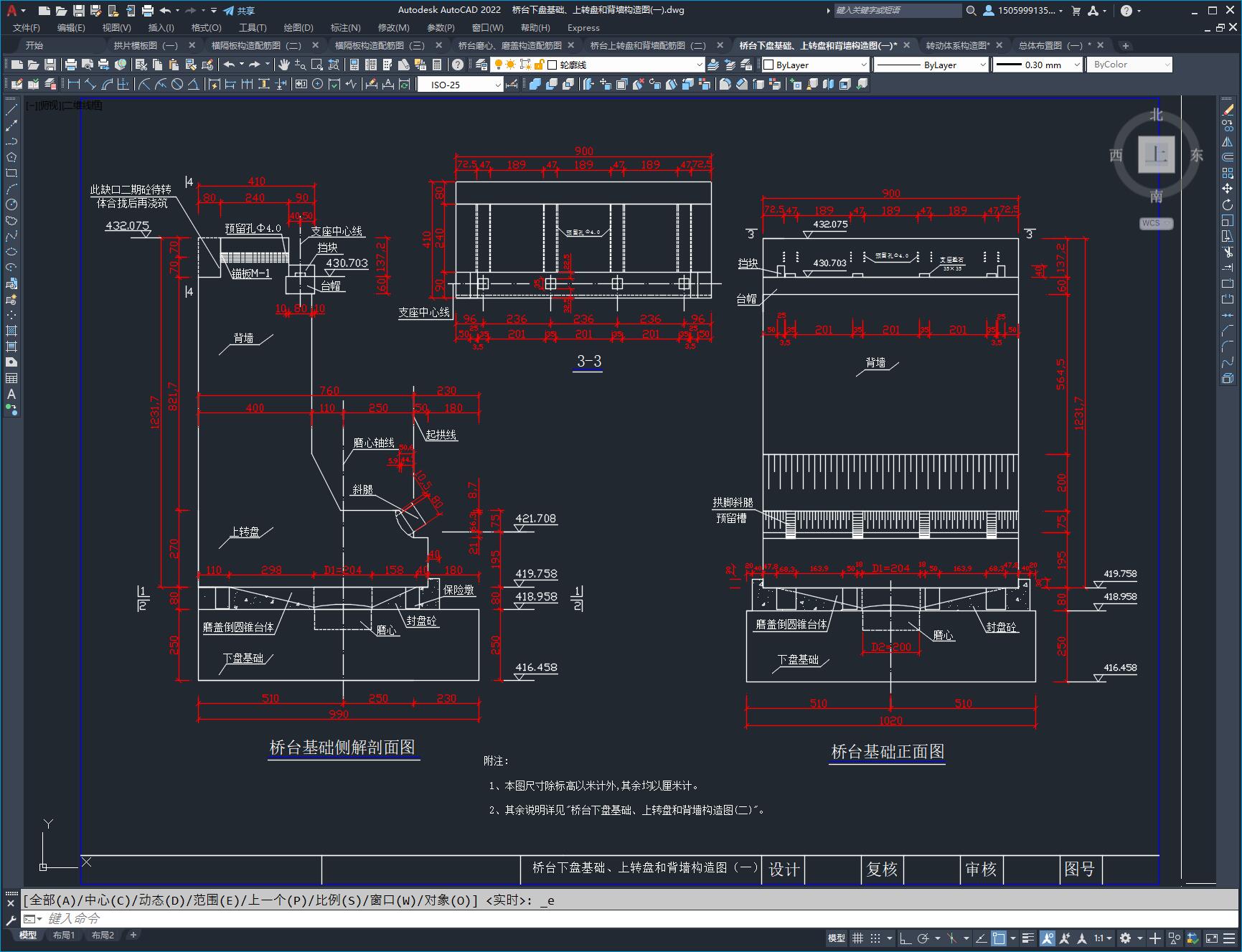

原有***一号桥是一座净跨12m的石拱桥，老桥桥面标高375.000m。***水库建成蓄水后的设计水位是400.000m。新建的***一号桥桥面标高由两岸路线标高控制，为432.25，可以满足Ⅵ级航道通航要求。由于桥位处为56m深的陡峭峡谷，决定采用转体方法施工。 ①、②号桥台下盘基础配筋图 拱铰构造配筋图 拱片骨架钢筋接头和弯折图 拱片模板图 横隔板构造配筋图 桥台磨心、磨盖构造配筋图 桥台上盘磨盖倒锥体、保险墩配筋图 桥台上转盘和背墙配筋图 桥台下盘基础、上转盘和背墙构造图 转动体系构造图 总体布置图
下载需要180金币
立即下载 收藏
图纸信息
作者
WX_203008
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  ①、②号桥台下盘基础配筋图.dwg | 267.15K |
| 2 | 总体布置图二.dwg | 157.02K |
| 3 | 总体布置图（一）.dwg | 152.70K |
| 4 | 拱片模板图（一）.dwg | 141.58K |
| 5 | 拱片模板图（二）.dwg | 151.42K |
| 6 | 拱铰构造配筋图.dwg | 101.26K |
| 7 |  施工图设计说明.doc | 73.50K |
| 8 | 桥台上盘磨盖倒锥体、保险墩配筋图.dwg | 165.30K |
| 9 | 桥台上转盘和背墙配筋图（一）.dwg | 899.22K |
| 10 | 桥台上转盘和背墙配筋图（二）.dwg | 139.15K |
| 11 | 桥台下盘基础、上转盘和背墙构造图一.dwg | 171.51K |
| 12 | 桥台下盘基础、上转盘和背墙构造图二.dwg | 159.75K |
| 13 | 桥台磨心、磨盖构造配筋图.dwg | 191.51K |
| 14 | 横隔板构造配筋图（一）.dwg | 244.38K |
| 15 | 横隔板构造配筋图（三）.dwg | 199.50K |
| 16 | 横隔板构造配筋图（二）.dwg | 248.75K |
| 17 | 转动体系构造图.dwg | 125.14K |
| 18 |  钢筋数量表.xls | 73.00K |
