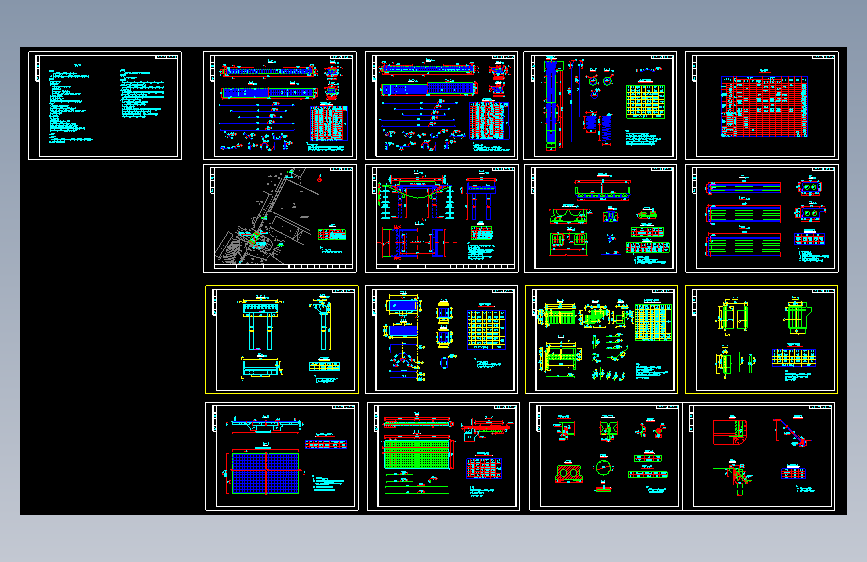

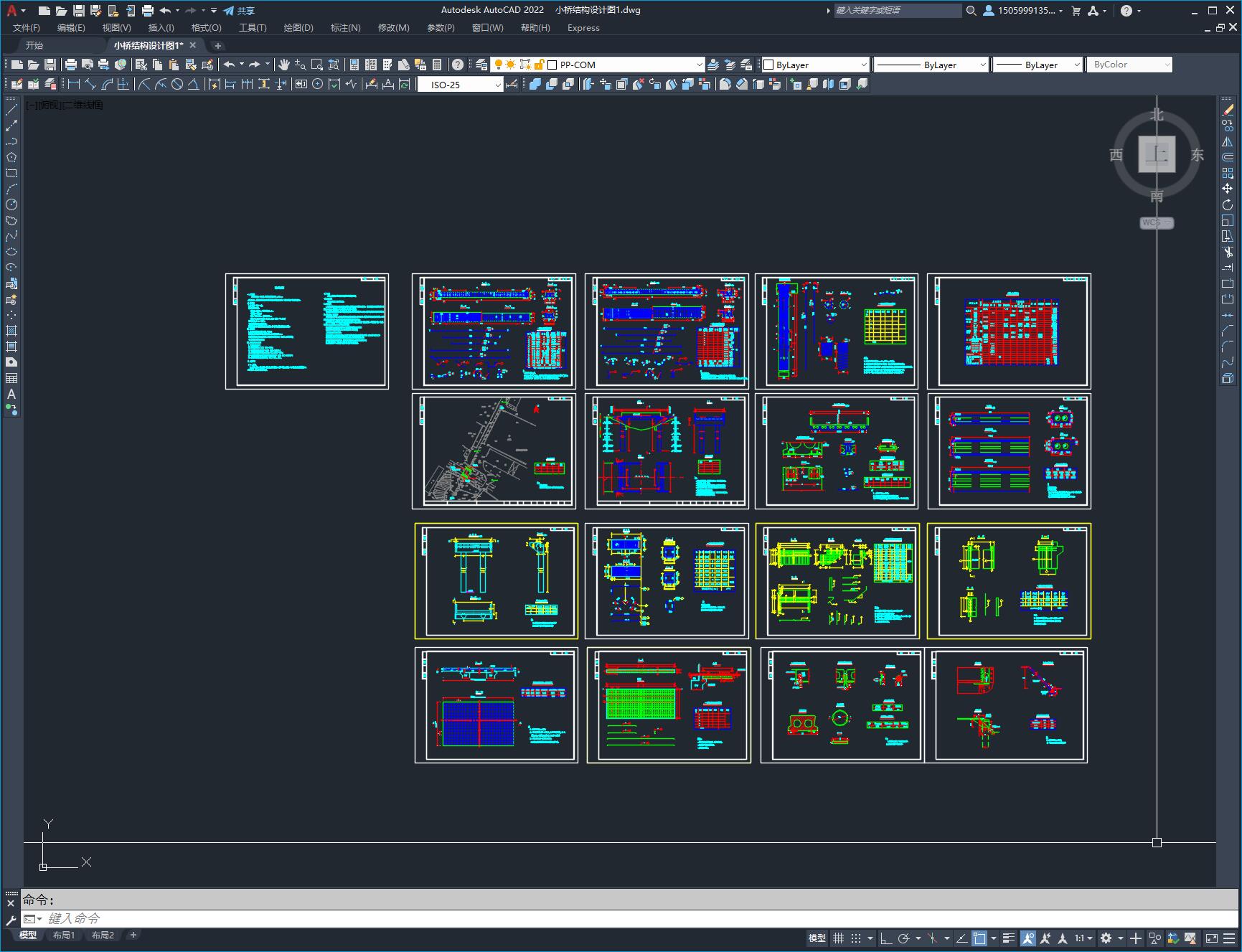

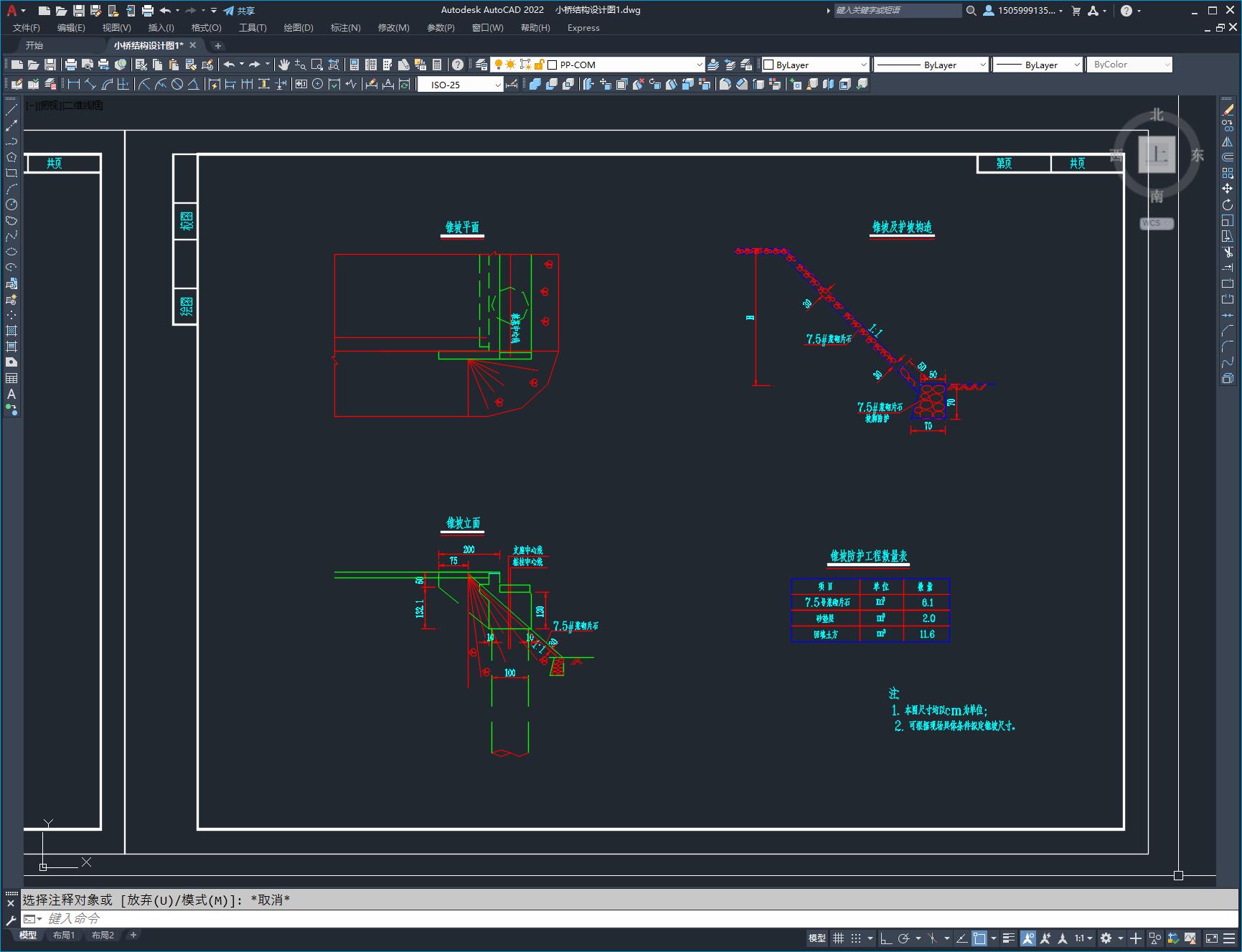

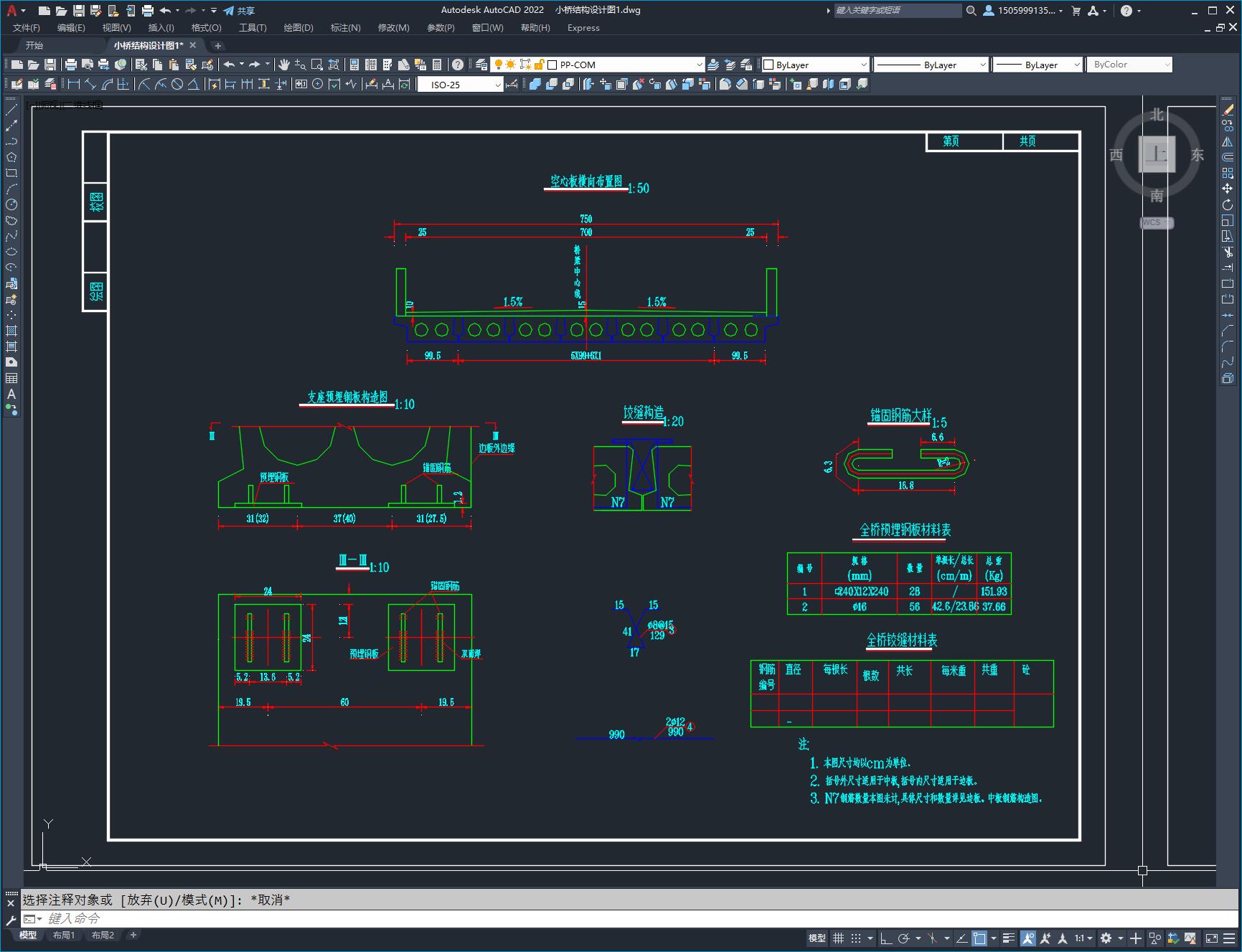

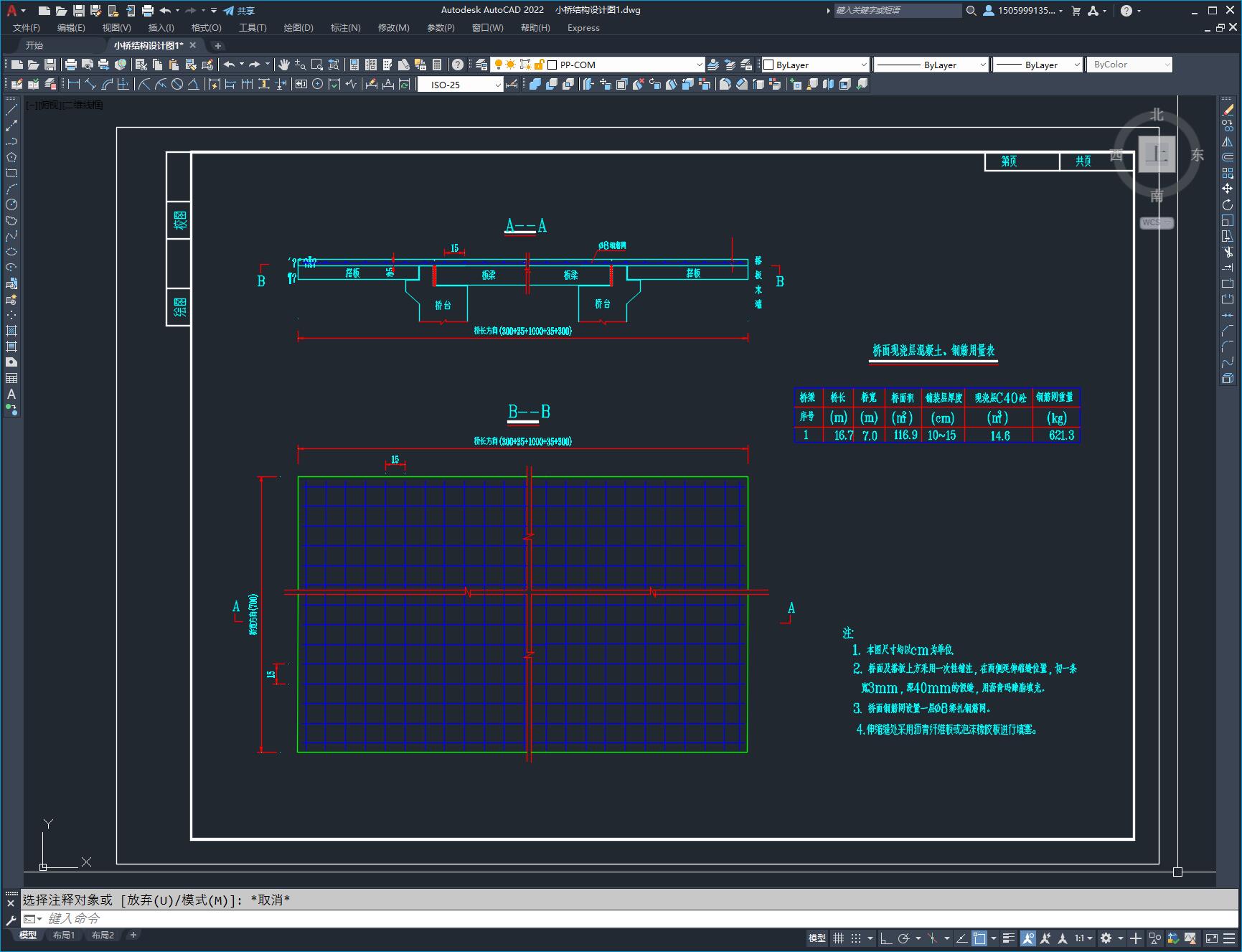

单跨简支板梁桥施工图
图纸描述
本桥址处现为一泄洪道。新建桥梁跨径为单孔L=10m，全宽7.5m，上部结构采用50cm厚预制钢筋混凝土空心板梁，下部采用桩柱式台挖孔桩基础。 基本资料 1.设计荷载：公路—Ⅱ级。 2.桥梁跨径及桥宽： 主梁全长：9.96m（标准跨径10m）； 计算跨径：9.7m； 梁宽：中板0.99m 边板1.245m； 桥宽：净7.0m（行车道）+2x0.25m（栏杆）＝7.5m； 3.桥面横坡：1.5％（双向）； 4.本工程采用假定坐标高程系统； 5.抗震标准：本设计抗震设防烈度为7度，设计基本地震加速度值为0.15g。
下载需要75金币
立即下载 收藏
图纸信息
作者
WhimsicalSparrow
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  小桥结构设计图1.dwg | 1.11M |
