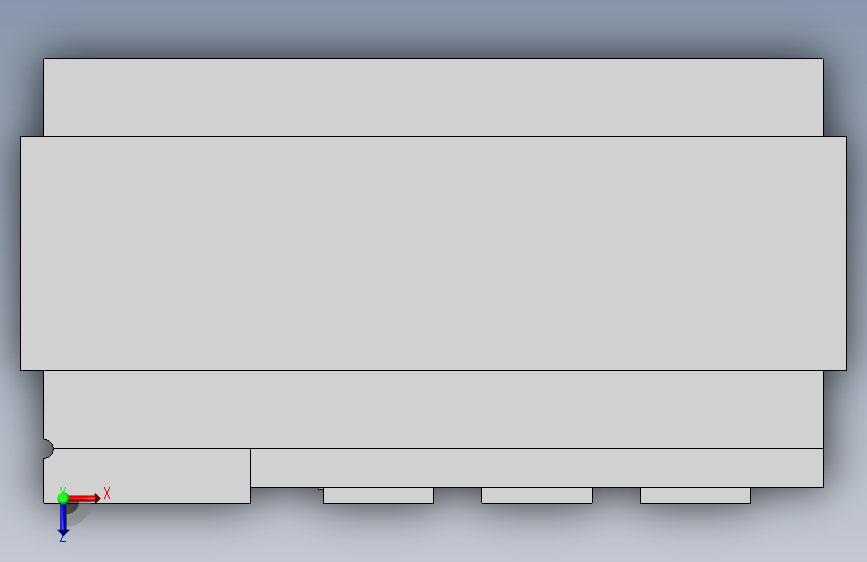

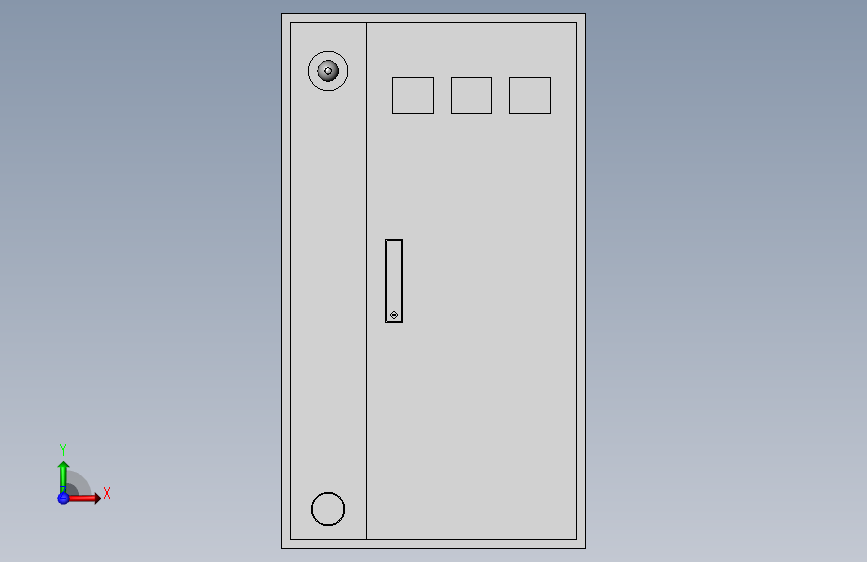

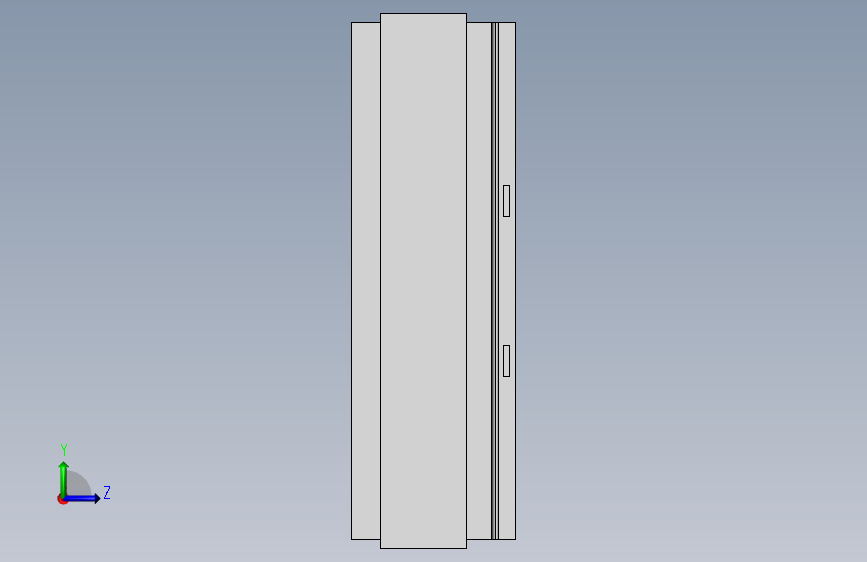

图中：1、柜箱；11、箱壳；111、限位板；12、加强架；2、辅助板；21、板体；211、限位插槽；212、报警器；22、防盗摄像头；3、防护盖；31、盖板；311、弯折板；32、插板。
具有防盗功能的室外配电柜
图纸描述
图中：1、柜箱；11、箱壳；111、限位板；12、加强架；2、辅助板；21、板体；211、限位插槽；212、报警器；22、防盗摄像头；3、防护盖；31、盖板；311、弯折板；32、插板。
下载需要15金币
立即下载 收藏
图纸信息
作者
SparklingJoker
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  assem.DWG | 80.76K |
| 2 |  assem.SLDASM | 83.90K |
| 3 |  零件1.SLDPRT | 186.01K |
| 4 | 零件2.SLDPRT | 187.81K |
| 5 | 零件3.SLDPRT | 194.08K |
