设计中所介绍的采煤机截割部适用于倾角的中厚煤层和厚煤层的开采。它的传动方式为：电动机—摇臂—行星齿轮传动—滚筒。这种传动方式的电动机轴与滚筒轴平行，取消了容易损坏的锥齿轮，使传动更加简单。截割电机横向布置在摇臂上，摇臂和机身连接没有动力传递，取消了纵向布置结构中的螺旋伞齿轮和结构复杂的通轴。 该采煤机截割部主要由一个减速箱和两级齿轮传动组成，电动机输出的动力经由两级圆柱直齿轮和两级行星轮系传动，最后驱动滚筒旋转。截割部还采用四行星和太阳轮浮动结构，减小了结构尺寸。摇臂采用左右相同可互换直摇臂形式，减少了矿井摇臂储备，提高了经济效益。 在采煤机截割部设计过程中，对各级传动齿轮、轴、轴承和联接用的
厚煤层采煤机截割部设计
图纸描述
设计中所介绍的采煤机截割部适用于倾角的中厚煤层和厚煤层的开采。它的传动方式为：电动机—摇臂—行星齿轮传动—滚筒。这种传动方式的电动机轴与滚筒轴平行，取消了容易损坏的锥齿轮，使传动更加简单。截割电机横向布置在摇臂上，摇臂和机身连接没有动力传递，取消了纵向布置结构中的螺旋伞齿轮和结构复杂的通轴。 该采煤机截割部主要由一个减速箱和两级齿轮传动组成，电动机输出的动力经由两级圆柱直齿轮和两级行星轮系传动，最后驱动滚筒旋转。截割部还采用四行星和太阳轮浮动结构，减小了结构尺寸。摇臂采用左右相同可互换直摇臂形式，减少了矿井摇臂储备，提高了经济效益。 在采煤机截割部设计过程中，对各级传动齿轮、轴、轴承和联接用的
下载需要40金币 推广可免费下载
立即下载 收藏
图纸信息
作者
融拄
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

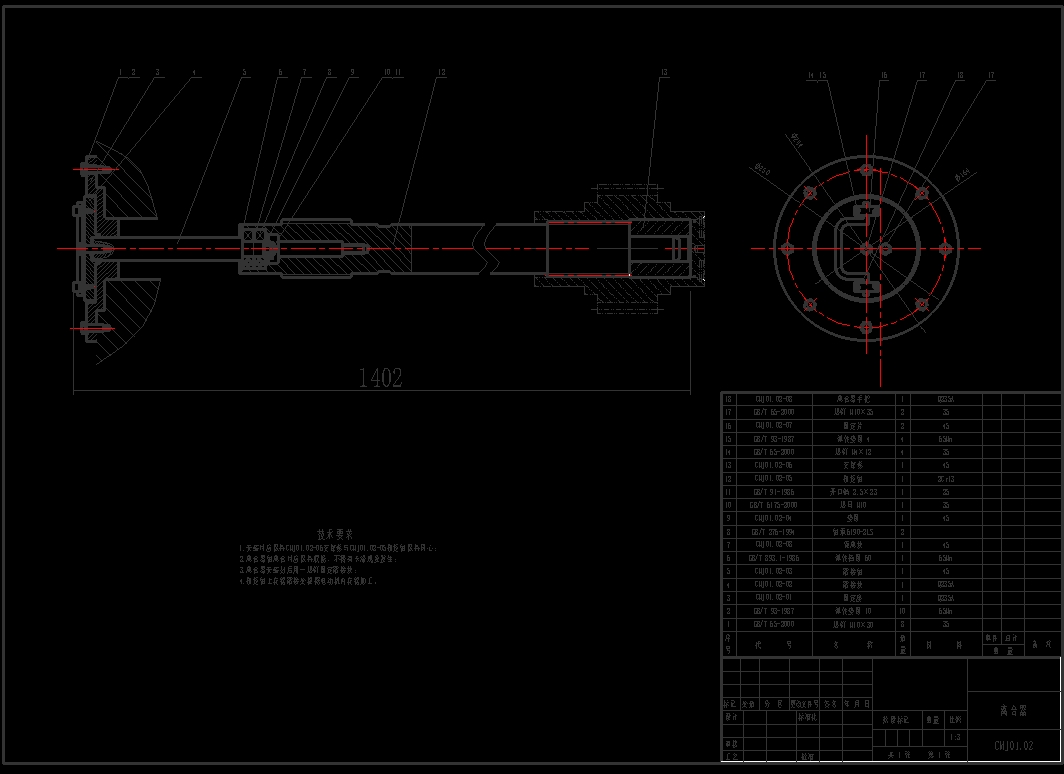

| 1 |  1封面任务书.doc | 29.00K |

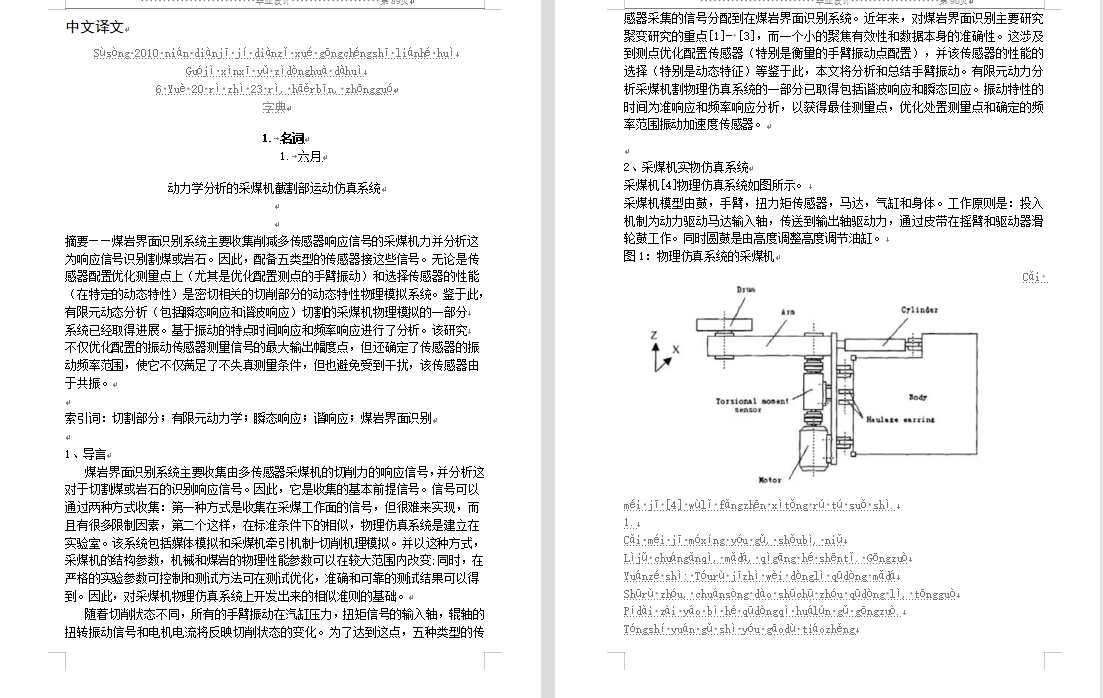

| 2 | 2摘要.doc | 70.00K |
| 3 | 3目录.doc | 44.00K |
| 4 | 4说明书正文.doc | 3.73M |

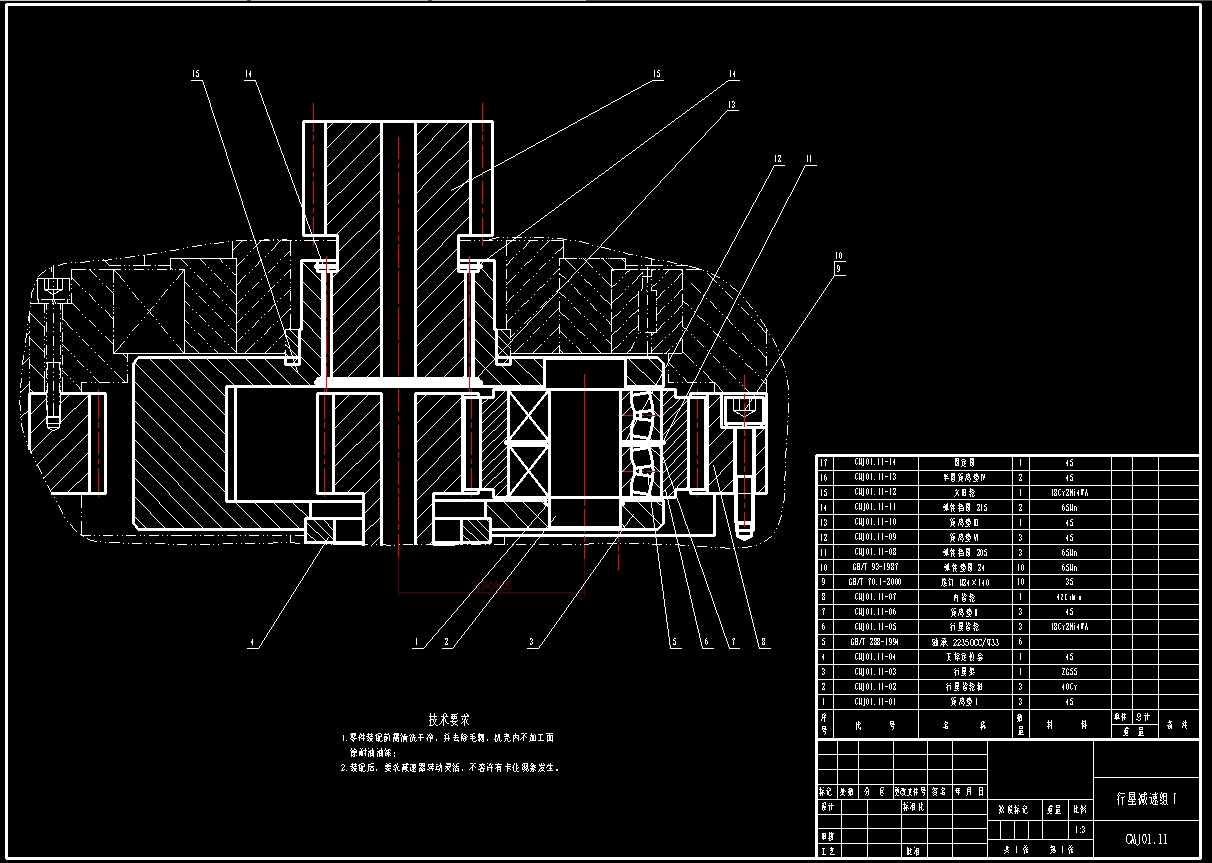

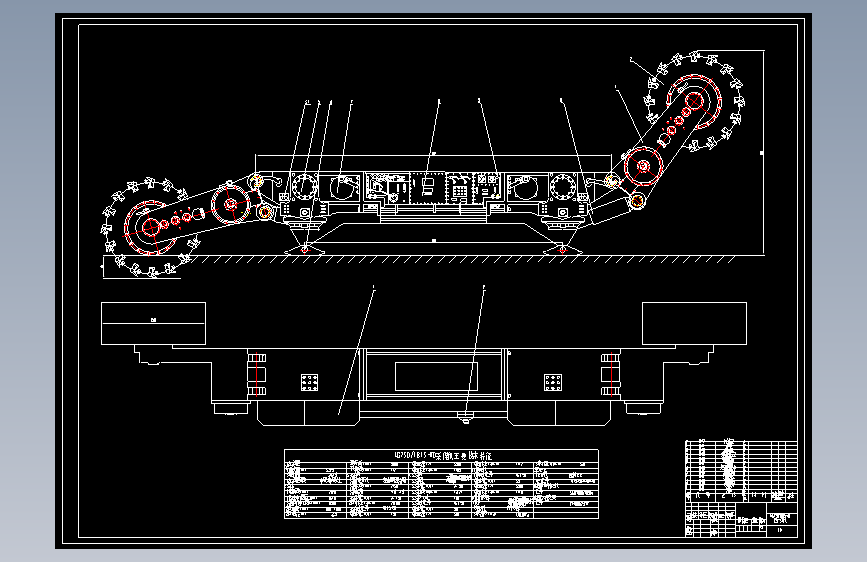

| 5 |  A0总装配图.dwg | 357.70K |

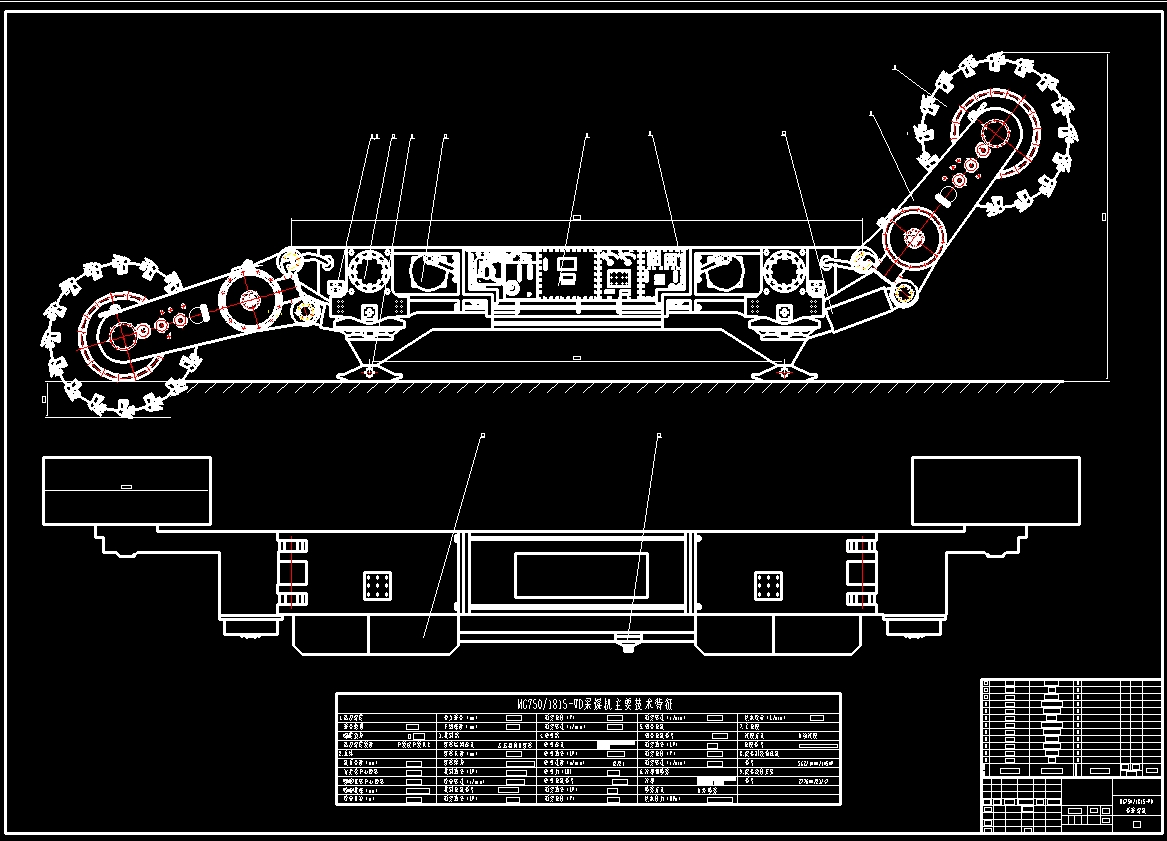

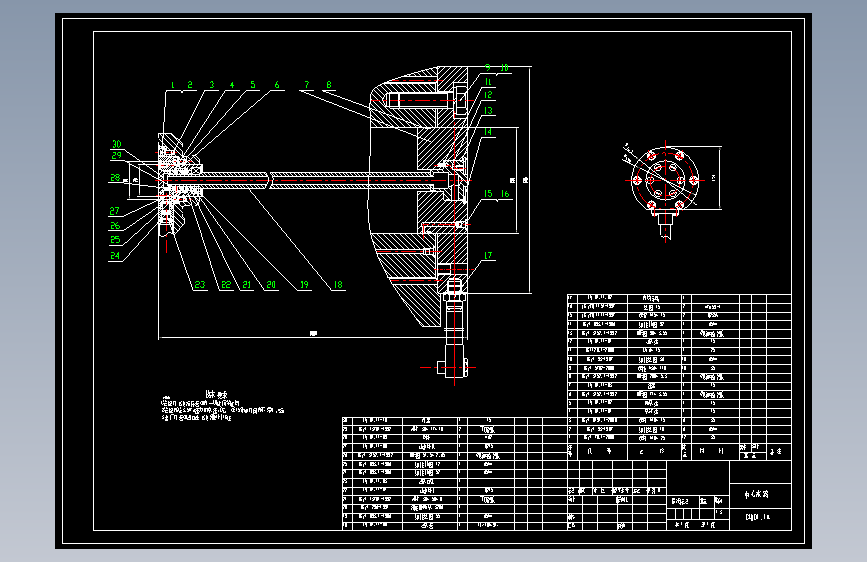

| 6 | A0采煤机整机.dwg | 250.60K |
| 7 | A1三机配套.dwg | 122.70K |
| 8 | A2中心水路.dwg | 124.84K |

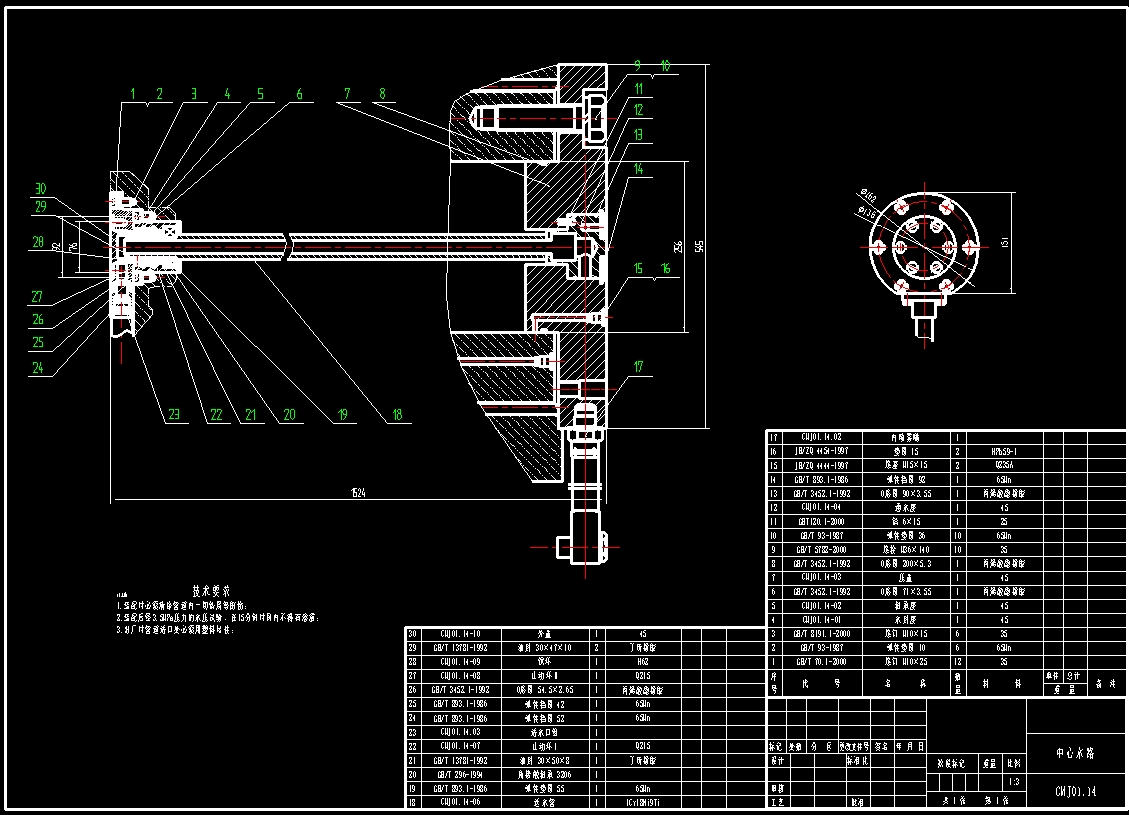

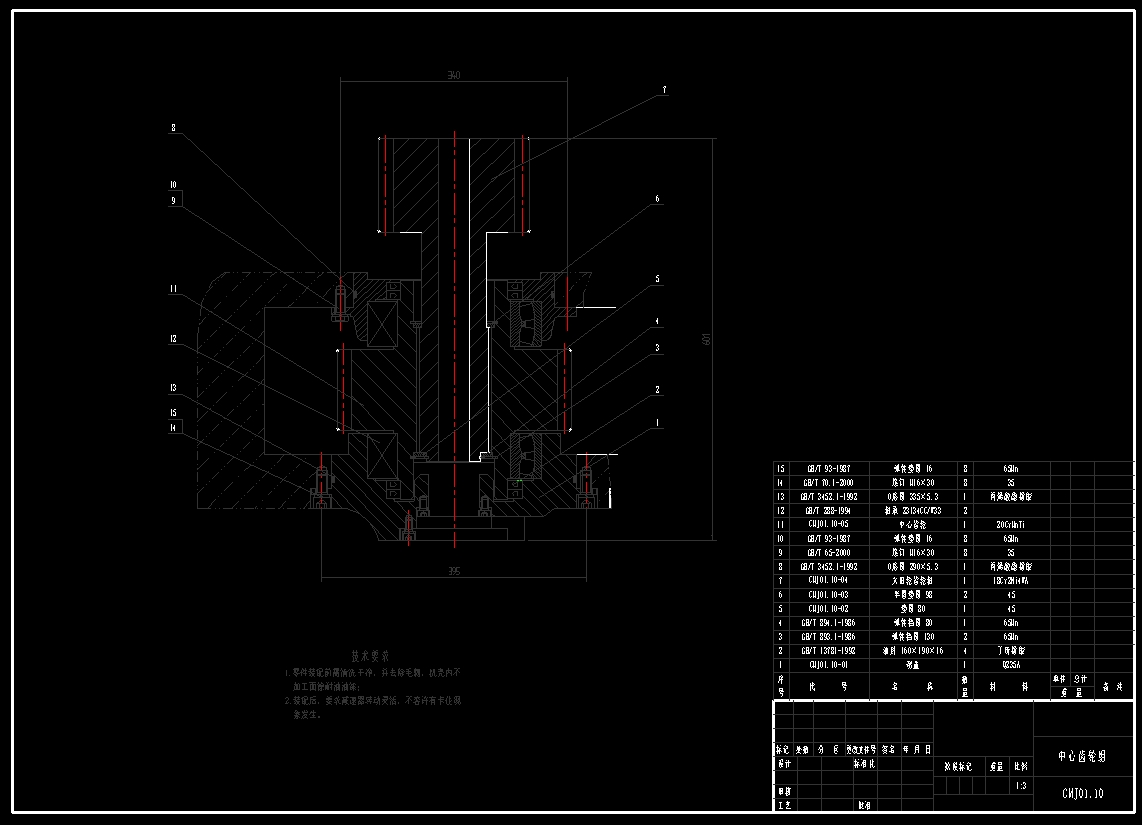

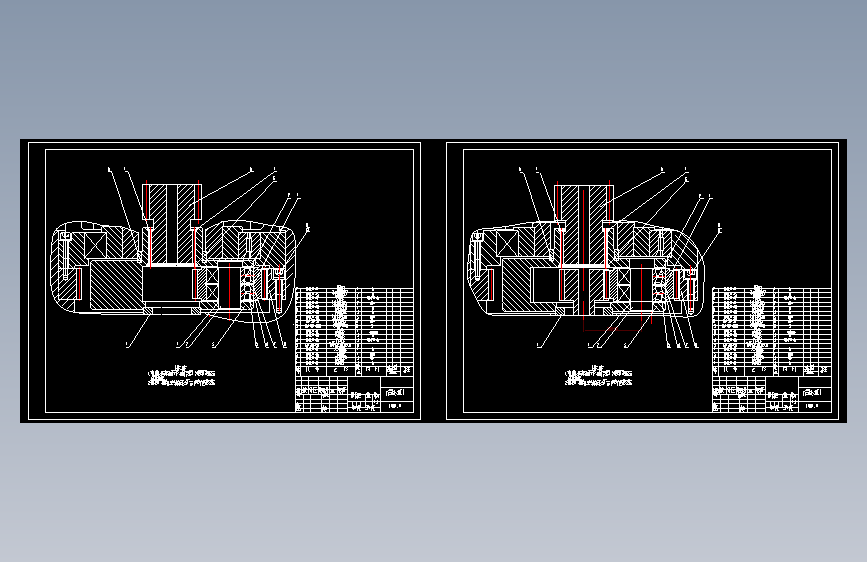

| 9 | A2中心齿轮组.dwg | 102.70K |
| 10 | A2离合器.dwg | 102.14K |

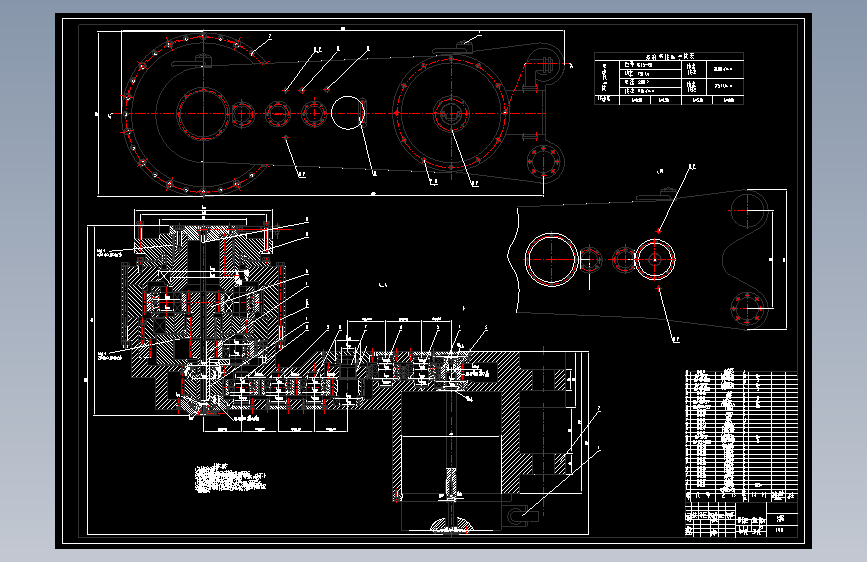

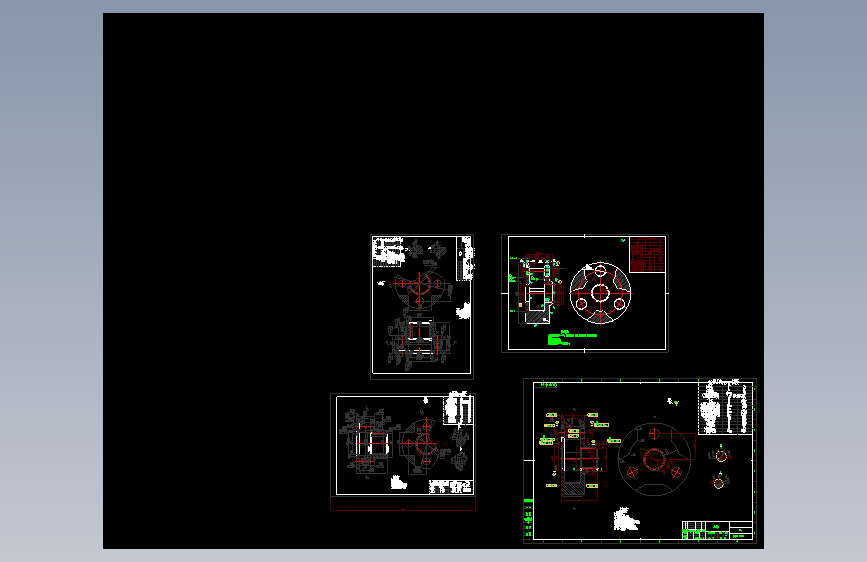

| 11 | A2行星减速组一.dwg | 131.57K |
| 12 | A2行星架.dwg | 223.59K |

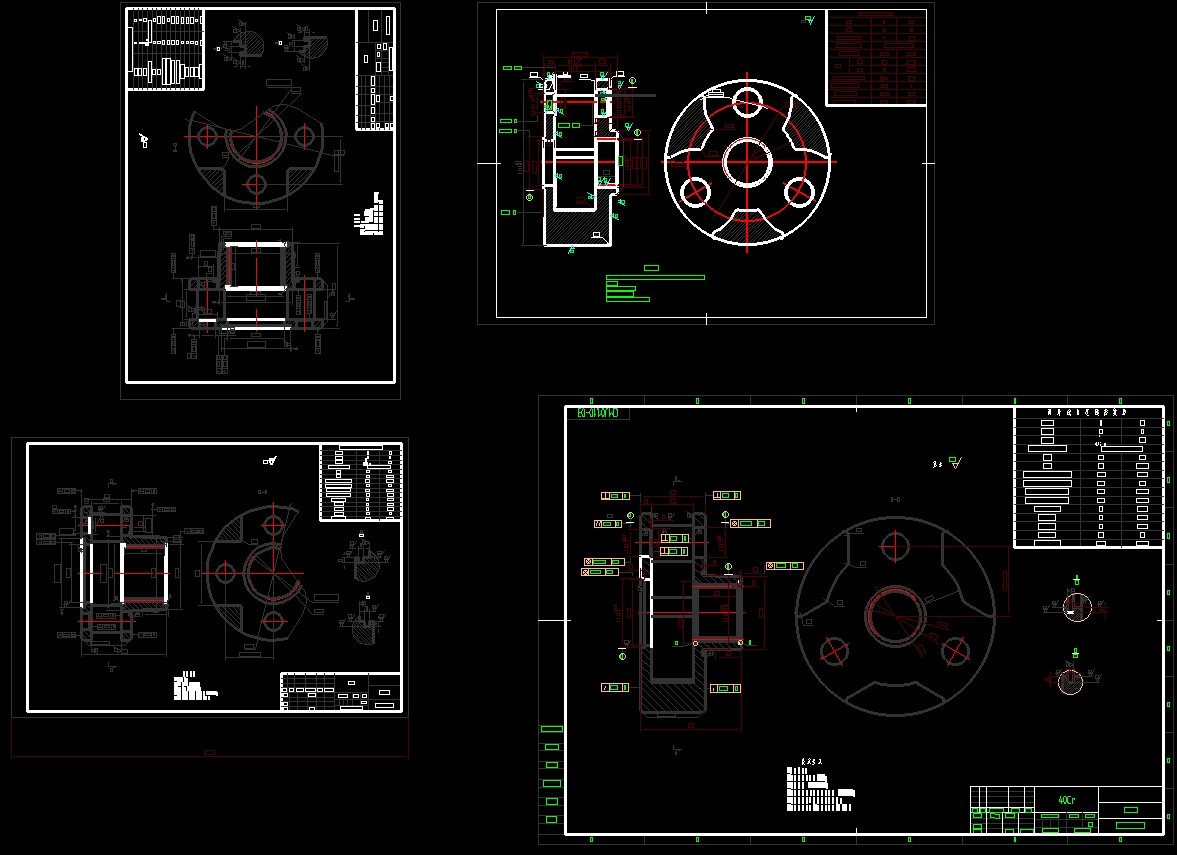

| 13 | A2齿轮图纸.dwg | 106.18K |
