柴油机齿轮室盖钻镗专机总体及夹具设计
图纸描述

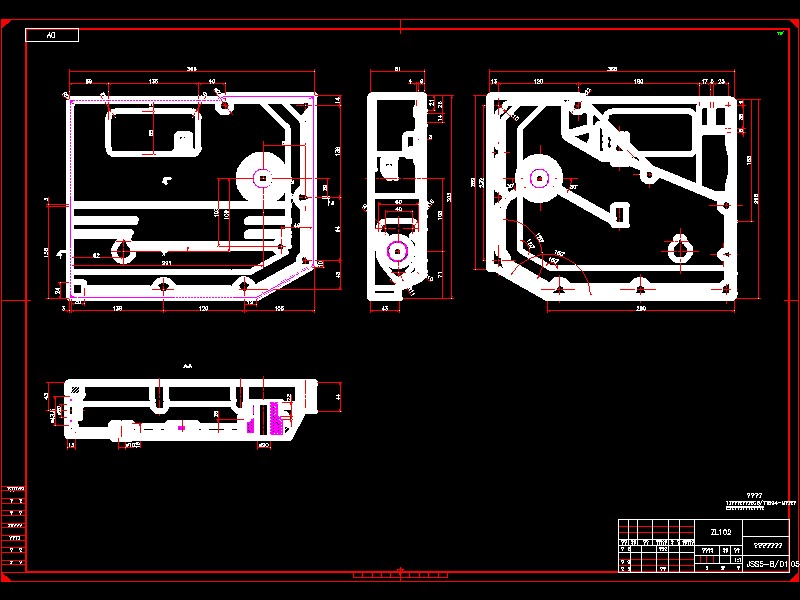

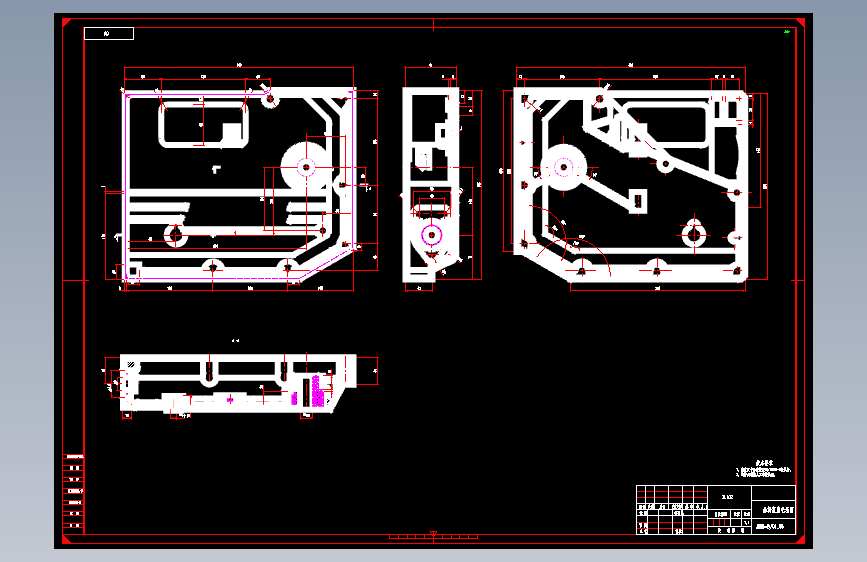

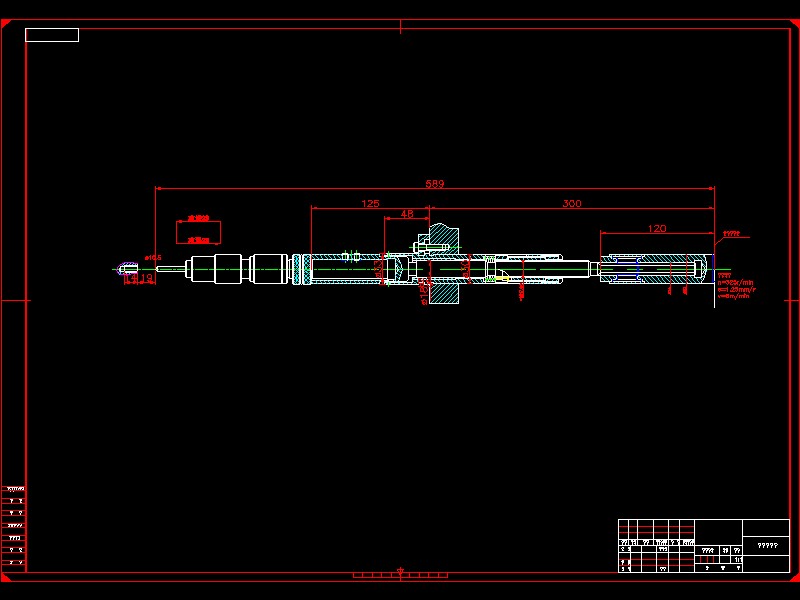

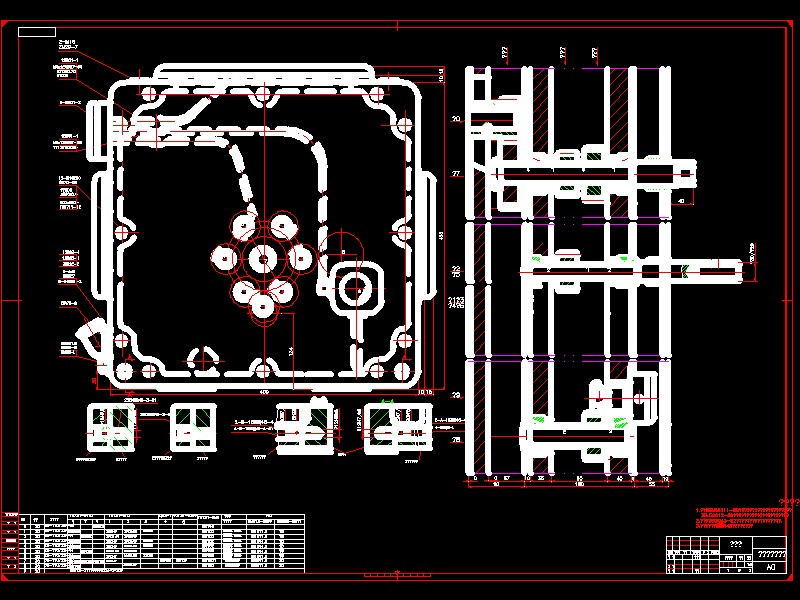

柴油机齿轮室盖钻镗专机总体及夹具设计图纸下载，该图纸类型属于交通运输、其他图纸，图纸大小1.81M，共计9个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2004软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
融拄
已分享: 份作品
文件列表

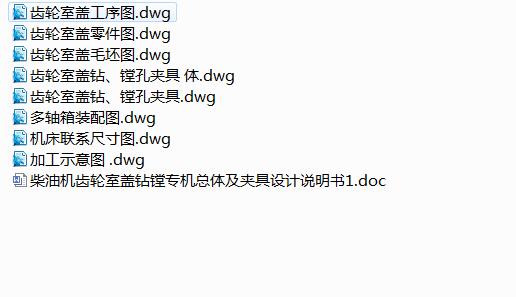

| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  加工示意图.dwg | 64.71K |

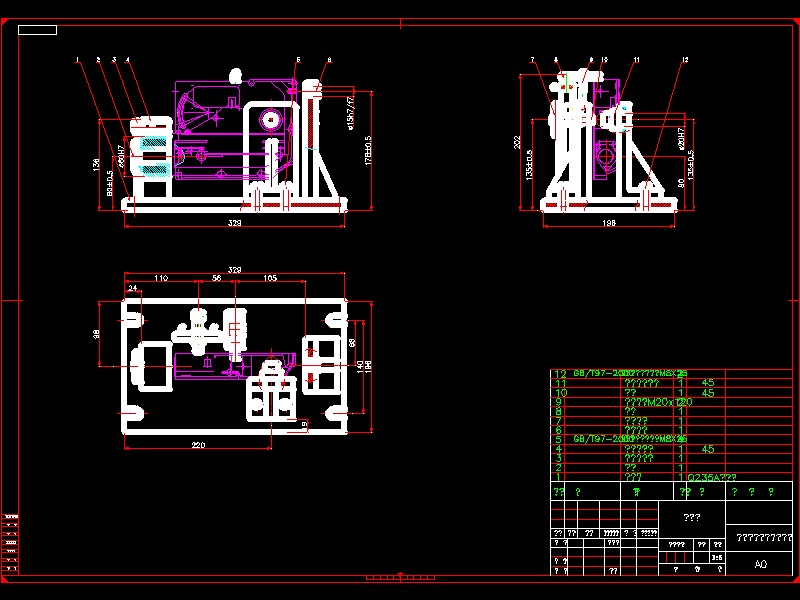

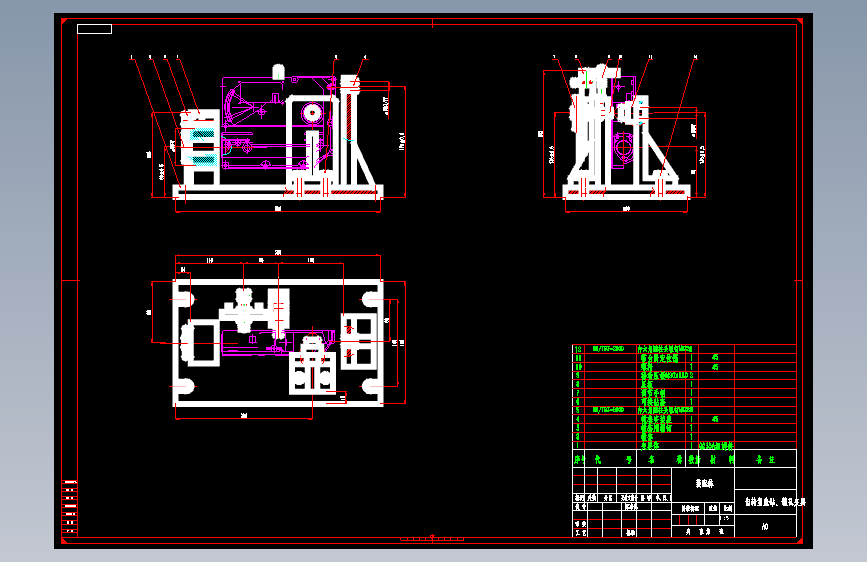

| 2 | 多轴箱装配图.dwg | 128.68K |

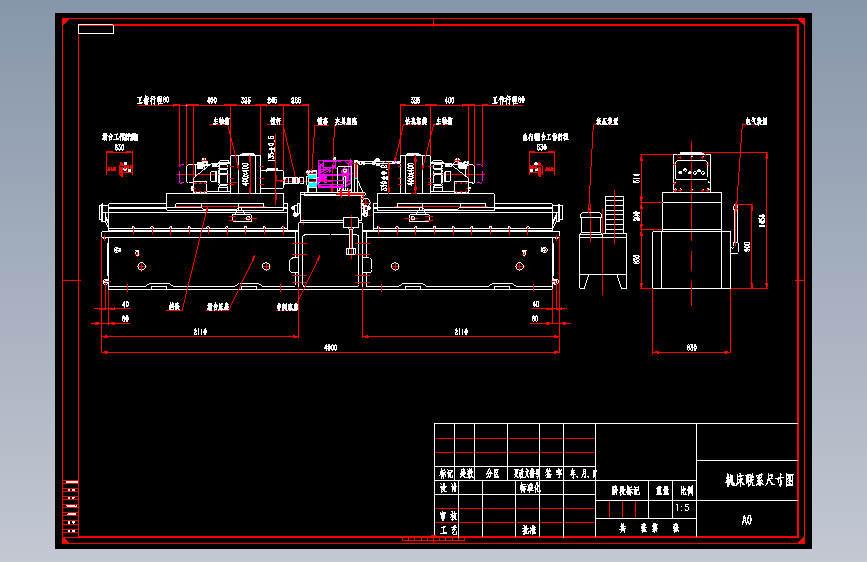

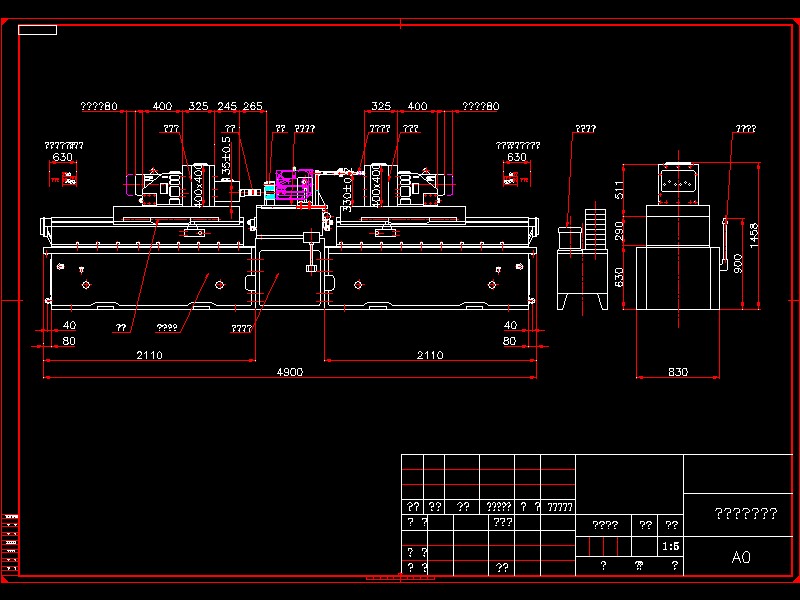

| 3 | 机床联系尺寸图.dwg | 232.92K |

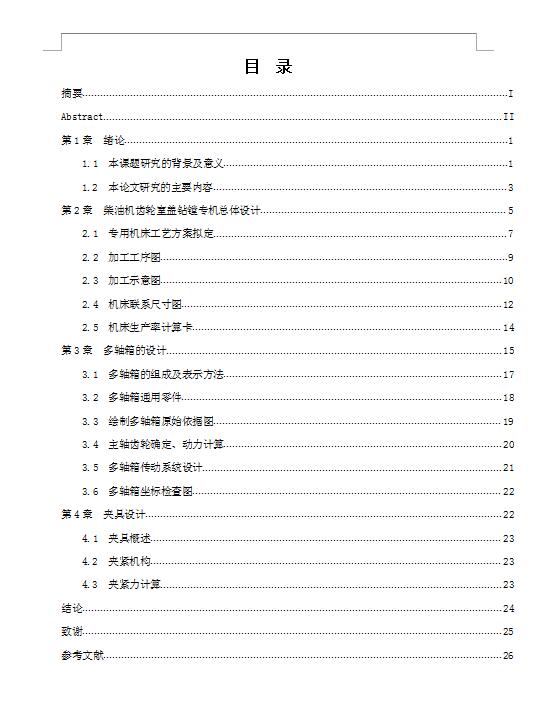

| 4 |  柴油机齿轮室盖钻镗专机总体及夹具设计说明书1.doc | 375.41K |
| 5 | 齿轮室盖工序图.dwg | 128.18K |
| 6 | 齿轮室盖毛坯图.dwg | 134.31K |

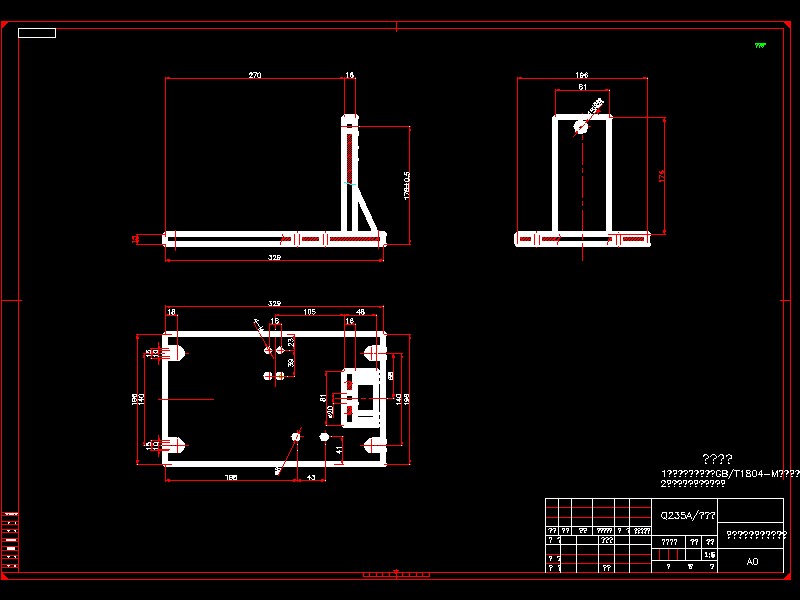

| 7 | 齿轮室盖钻、镗孔夹具.dwg | 217.54K |

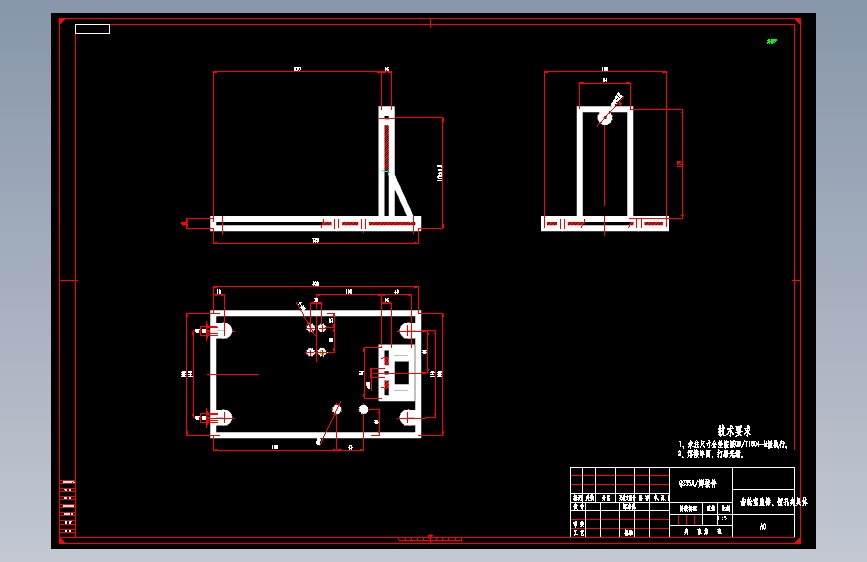

| 8 | 齿轮室盖钻、镗孔夹具体.dwg | 242.58K |

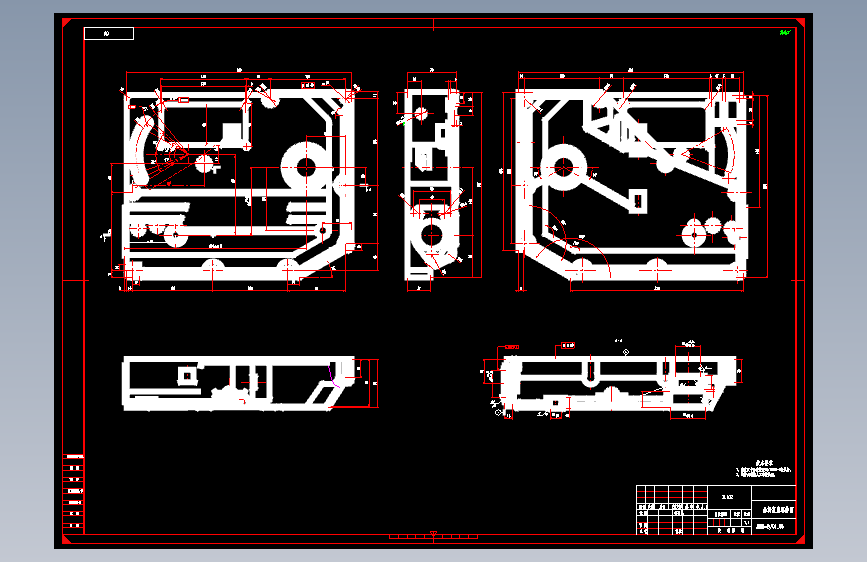

| 9 | 齿轮室盖零件图.dwg | 149.81K |
