履带行走机构广泛应用于工程机械、拖拉机等野外作业车辆。行走条件恶劣，要求该行走机构具有足够的强度和刚度，并具有良好的行进和转向能力。履带与地面接触，驱动轮不与地面接触。当马达带动驱动轮转动时，驱动轮在减速器驱动转矩的作用下, 通过驱动轮上的轮齿和履带链之间的啮合, 连续不断地把履带从后方卷起。接地那部分履带给地面一个向后的作用力, 而地面相应地给履带一个向前的反作用力, 这个反作用是推动机器向前行驶的驱动力。当驱动力足以克服行走阻力时, 支重轮就在履带上表面向前滚动, 从而使机器向前行驶。整机履带行走机构的前后履带均可单独转向，从而使其转弯半径更小。

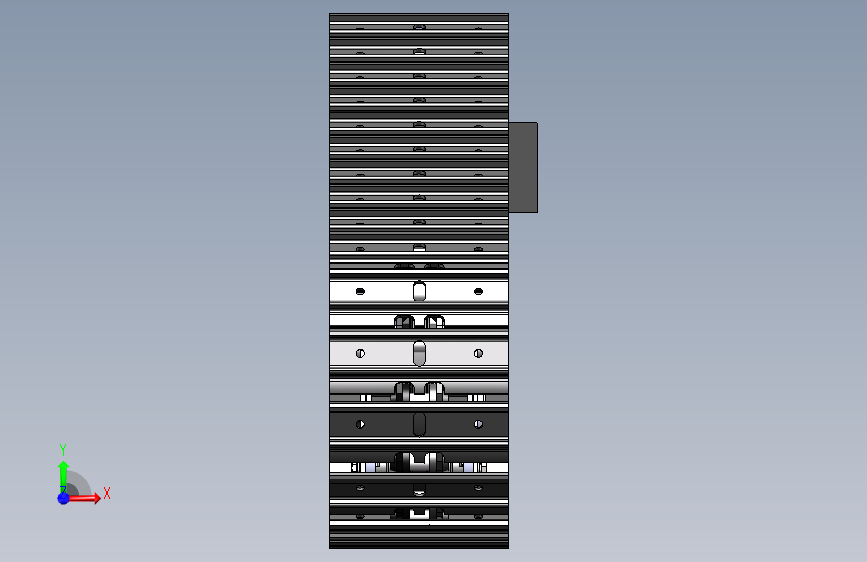

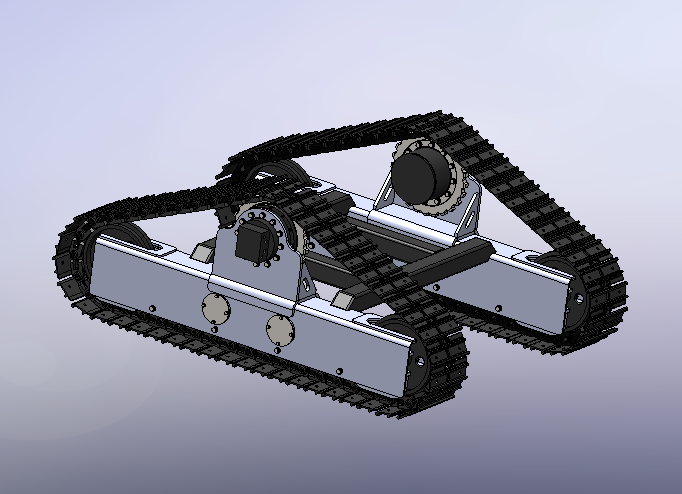

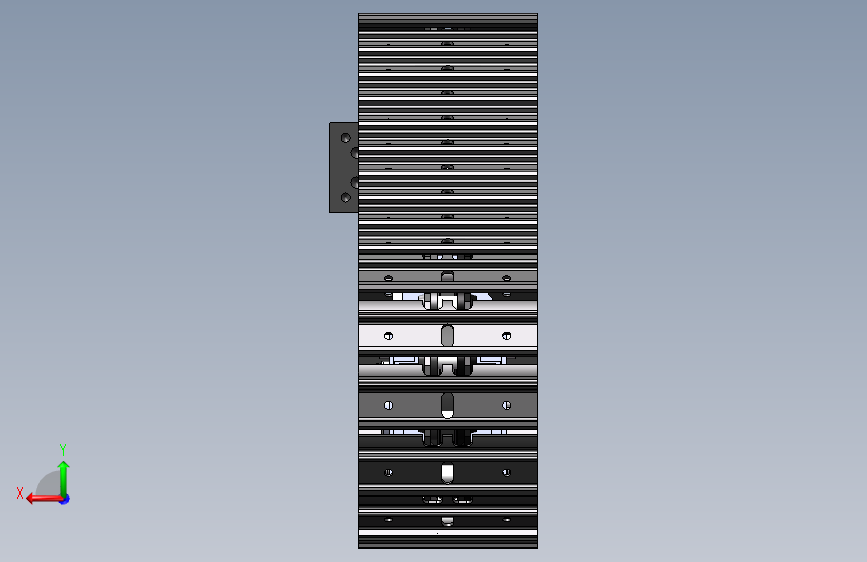

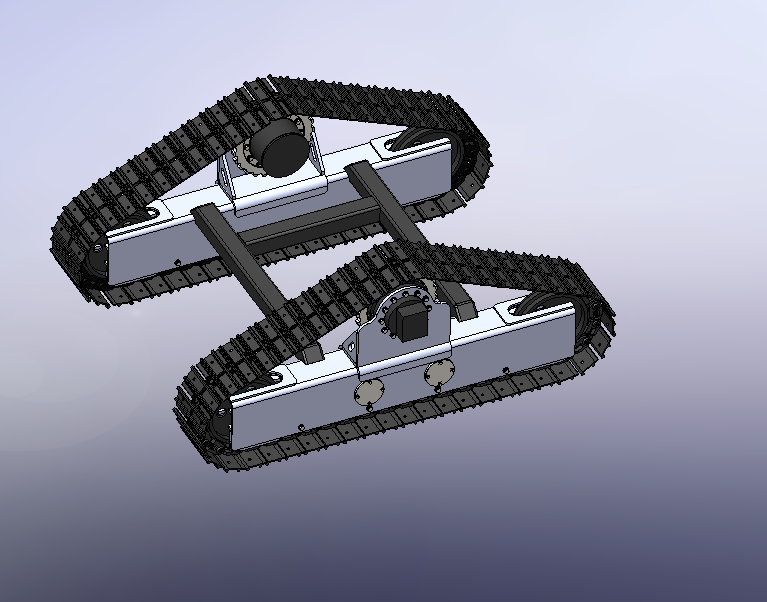

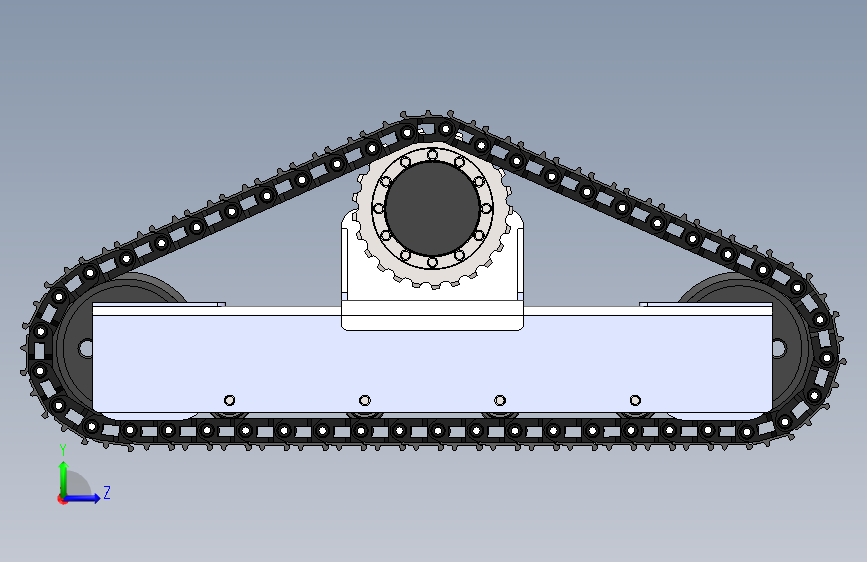

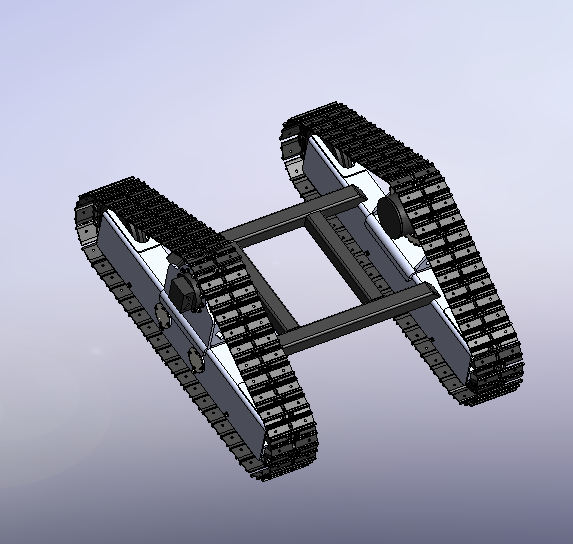

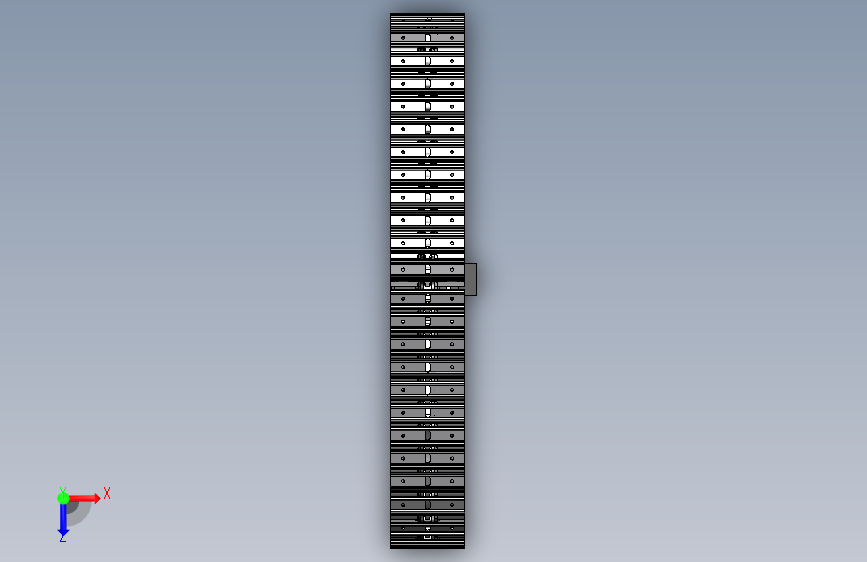

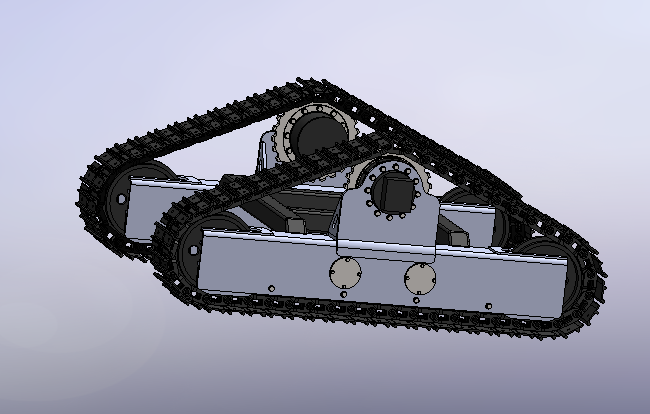

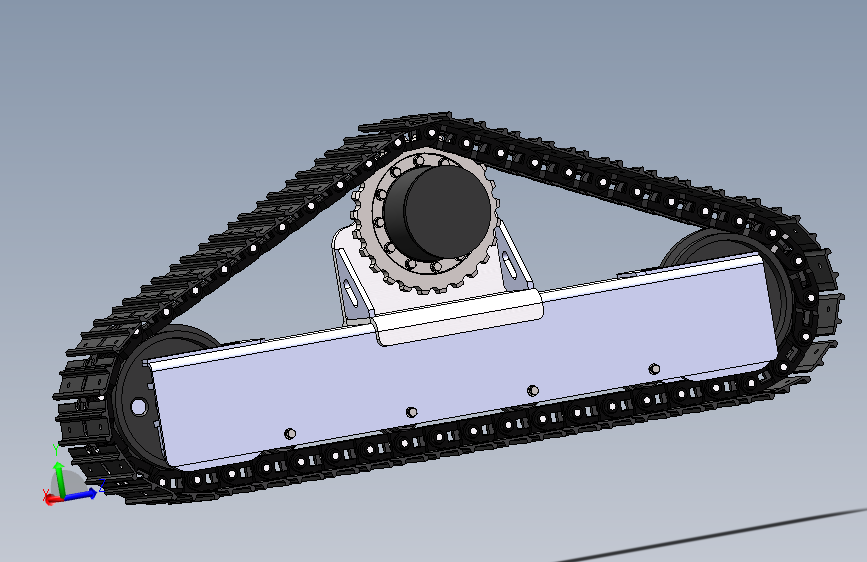

3吨液压三角钢制履带底盘
图纸描述
履带行走机构广泛应用于工程机械、拖拉机等野外作业车辆。行走条件恶劣，要求该行走机构具有足够的强度和刚度，并具有良好的行进和转向能力。履带与地面接触，驱动轮不与地面接触。当马达带动驱动轮转动时，驱动轮在减速器驱动转矩的作用下, 通过驱动轮上的轮齿和履带链之间的啮合, 连续不断地把履带从后方卷起。接地那部分履带给地面一个向后的作用力, 而地面相应地给履带一个向前的反作用力, 这个反作用是推动机器向前行驶的驱动力。当驱动力足以克服行走阻力时, 支重轮就在履带上表面向前滚动, 从而使机器向前行驶。整机履带行走机构的前后履带均可单独转向，从而使其转弯半径更小。
下载需要770金币
立即下载 收藏
图纸信息
作者
WhimsicalDragon
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  101涨紧弹簧.SLDPRT | 905.28K |
| 2 | 101涨紧油缸杆.SLDPRT | 147.32K |
| 3 | 101涨紧油缸筒.SLDPRT | 173.75K |
| 4 | 101涨紧法兰.SLDPRT | 223.36K |
| 5 | 101链套.SLDPRT | 255.92K |
| 6 | 101链板.SLDPRT | 213.23K |
| 7 | 101链轨.SLDPRT | 302.32K |
| 8 | 101销轴.SLDPRT | 118.40K |
| 9 | GB／T5783-2000六角头螺栓全螺纹M14×50.SLDPRT | 259.68K |
| 10 | GB／T5783-2000六角头螺栓全螺纹M8×16.SLDPRT | 197.50K |
| 11 | GB／T6170-20001型六角螺母A级和B级M24.SLDPRT | 207.82K |
| 12 | GB／T93-1987标准型弹性垫圈装配14×3．6.SLDPRT | 100.52K |
| 13 | GB／T93-1987标准型弹性垫圈装配8×2．1.SLDPRT | 94.69K |
| 14 | GB／T97．1-2002平垫圈A级14×2．5.SLDPRT | 184.85K |
| 15 | GB／T97．1-2002平垫圈A级8×1．6.SLDPRT | 73.67K |
| 16 | GL5-101L2.2-02-0304011012.2米无拖带轮基准.SLDPRT | 65.08K |
| 17 |  GLWT5-101L2.2-02-030402101链轨组合.SLDASM | 295.37K |
| 18 | SGL3-101L2.2-02-003吨三角履带底盘.SLDASM | 1.33M |
| 19 | SGL3-101L2.2-02-010101边梁.SLDPRT | 193.33K |
| 20 | SGL3-101L2.2-02-010102弹簧板.SLDPRT | 98.76K |
| 21 | SGL3-101L2.2-02-010103支撑板.SLDPRT | 96.89K |
| 22 | SGL3-101L2.2-02-010104轨道条.SLDPRT | 76.80K |
| 23 | SGL3-101L2.2-02-010105防脱板.SLDPRT | 151.73K |
| 24 | SGL3-101L2.2-02-010106加强板.SLDPRT | 117.74K |
| 25 | SGL3-101L2.2-02-010107弹簧托板.SLDPRT | 67.54K |
| 26 | SGL3-101L2.2-02-010108敷板.SLDPRT | 85.92K |
| 27 | SGL3-101L2.2-02-010109支架.SLDPRT | 202.47K |
| 28 | SGL3-101L2.2-02-010110马达筋板.SLDPRT | 109.55K |
| 29 | SGL3-101L2.2-02-0101边梁焊合.SLDASM | 237.49K |
| 30 | SGL3-101L2.2-02-0102YC35支重轮.SLDPRT | 312.62K |
| 31 | SGL3-101L2.2-02-0103YC35引导轮.SLDPRT | 251.23K |
| 32 | SGL3-101L2.2-02-0104101涨紧油缸.SLDASM | 626.65K |
| 33 | SGL3-101L2.2-02-0105涨紧块.SLDPRT | 114.11K |
| 34 | SGL3-101L2.2-02-010610146节101履带组合.SLDASM | 258.96K |
| 35 | SGL3-101L2.2-02-0107TM07马达.SLDPRT | 340.76K |
| 36 | SGL3-101L2.2-02-0108加强板.SLDPRT | 101.99K |
| 37 | SGL3-101L2.2-02-010910125齿驱动齿环.SLDPRT | 379.16K |
| 38 | SGL3-101L2.2-02-01边梁.SLDASM | 1.34M |
| 39 | SGL3-101L2.2-02-02横梁.SLDPRT | 248.18K |
| 40 | SGL3-101L2.2-02-03纵梁.SLDPRT | 92.19K |
| 41 | 镜向101链轨.SLDPRT | 141.91K |
