本套图纸为橡胶坝施工图，内容包括：橡胶坝平面布置图，橡胶坝平面图，橡胶坝纵剖面图，橡胶坝控制系统立面图，1-1横断面图(铺盖段)，2-2横断面图(铺盖段)等。 说明：1.图中高程采用黄海高程系，单位为米，其他尺寸单位为厘米。 2.规划橡胶坝为枕式结构，坝高为2.5米，长度为82米，坝袋内压比均取为1.4，锚固形式采用螺栓压板双线锚固，坝体采用堵头式坝袋。 3.图中伸缩缝均宽2cm，止水形式采用橡皮止水。详见细部构造图中所示。 4.橡胶坝充排水由控制室控制。溢流管埋设在橡胶坝砼侧墙内。
橡胶坝施工图
图纸描述

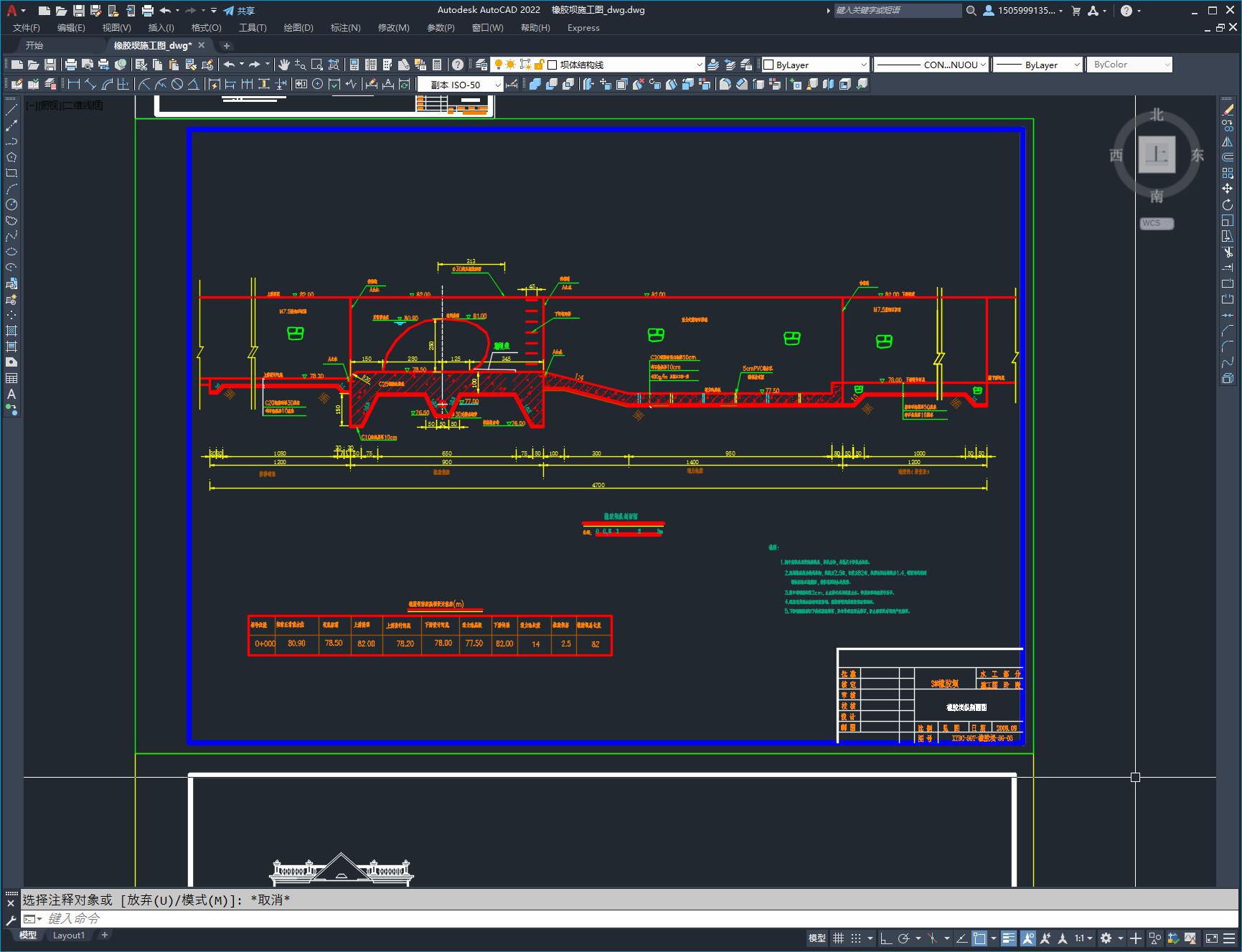

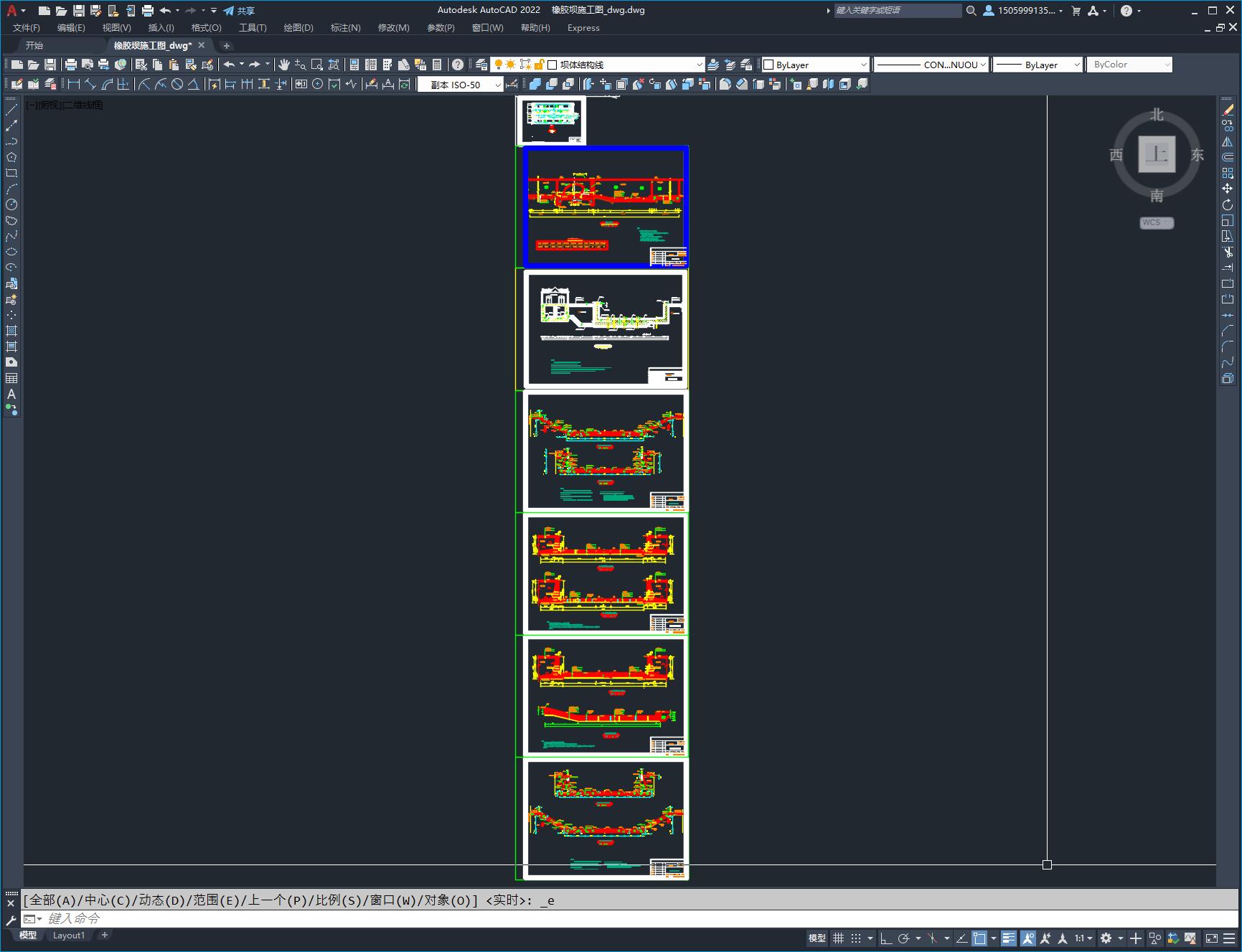

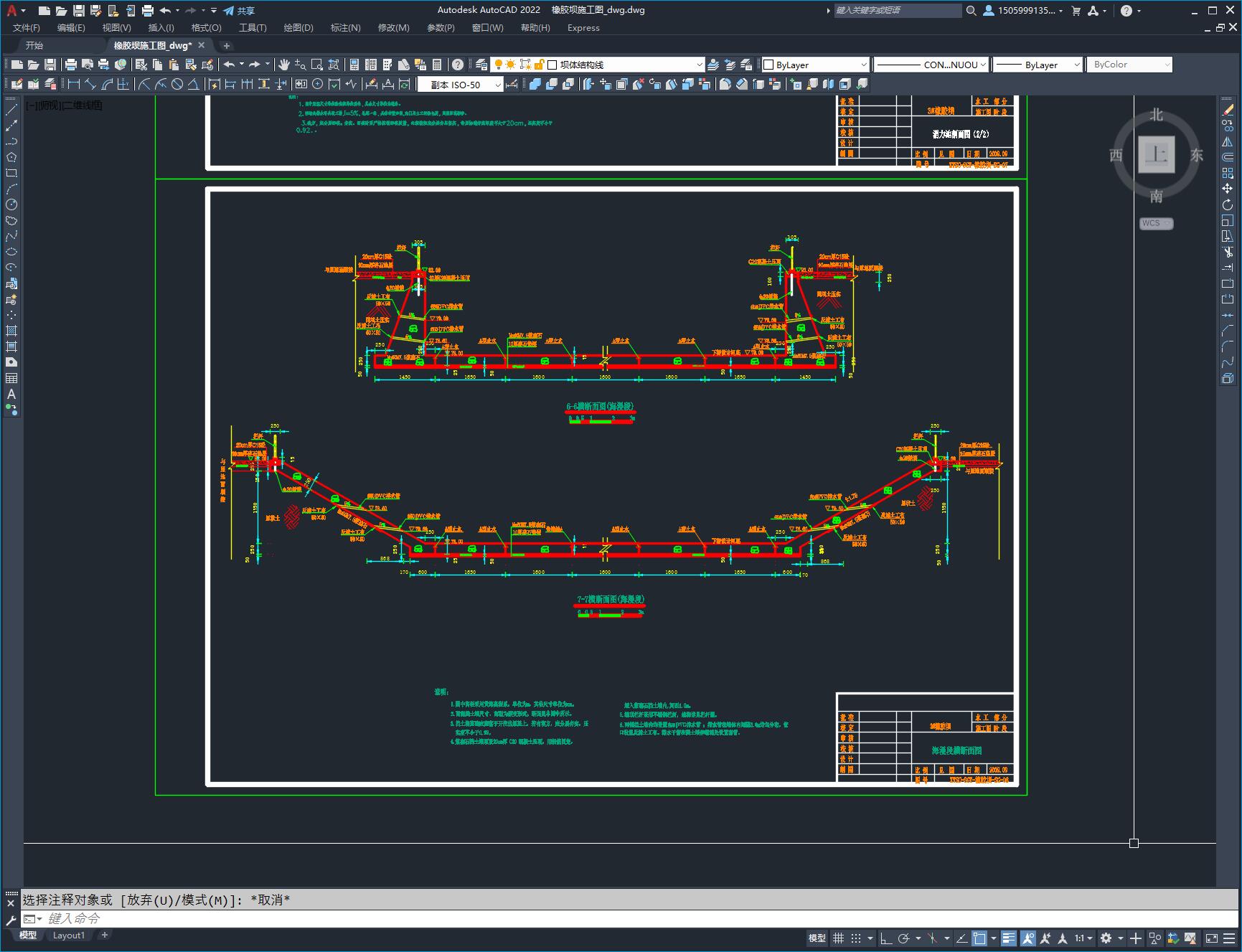

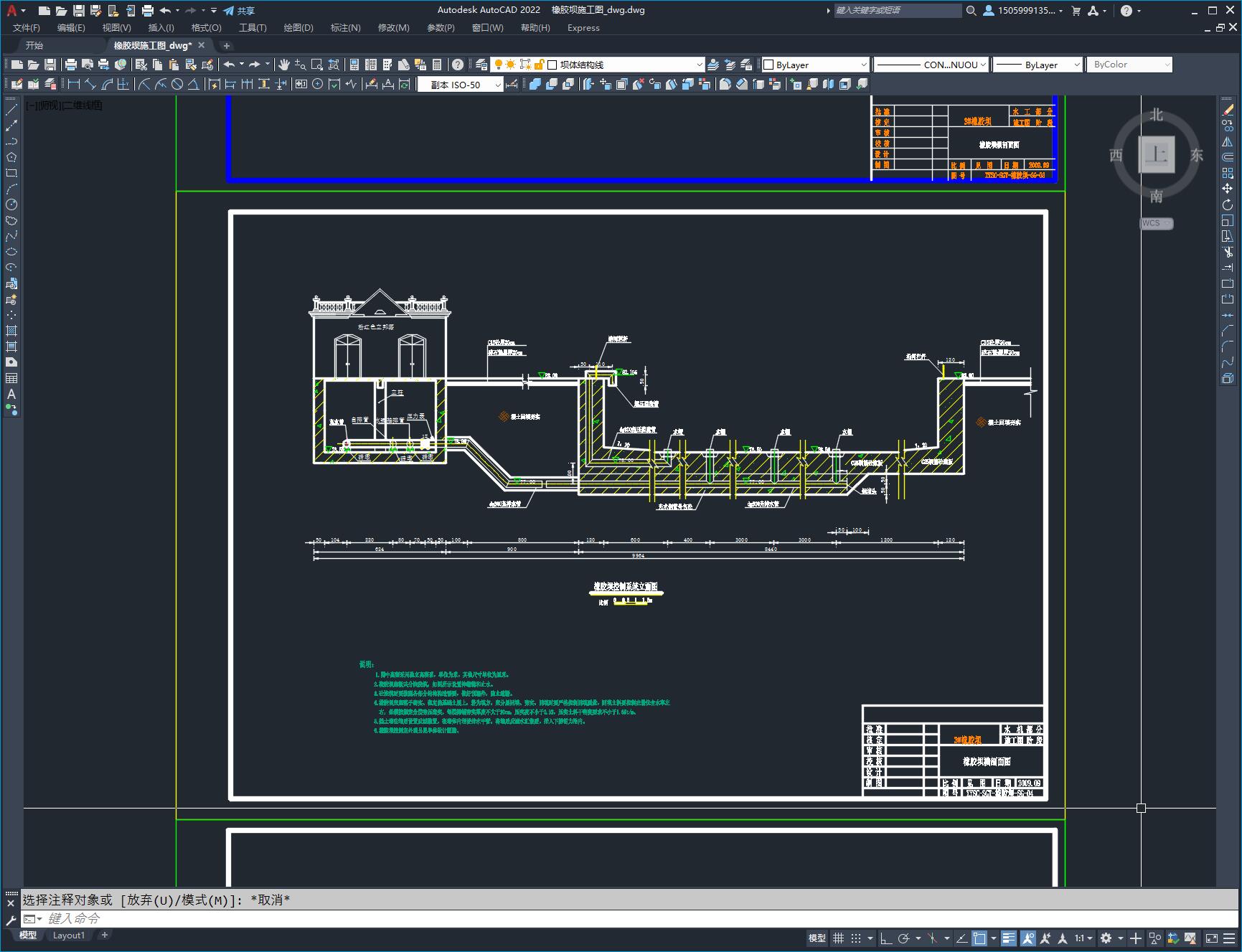

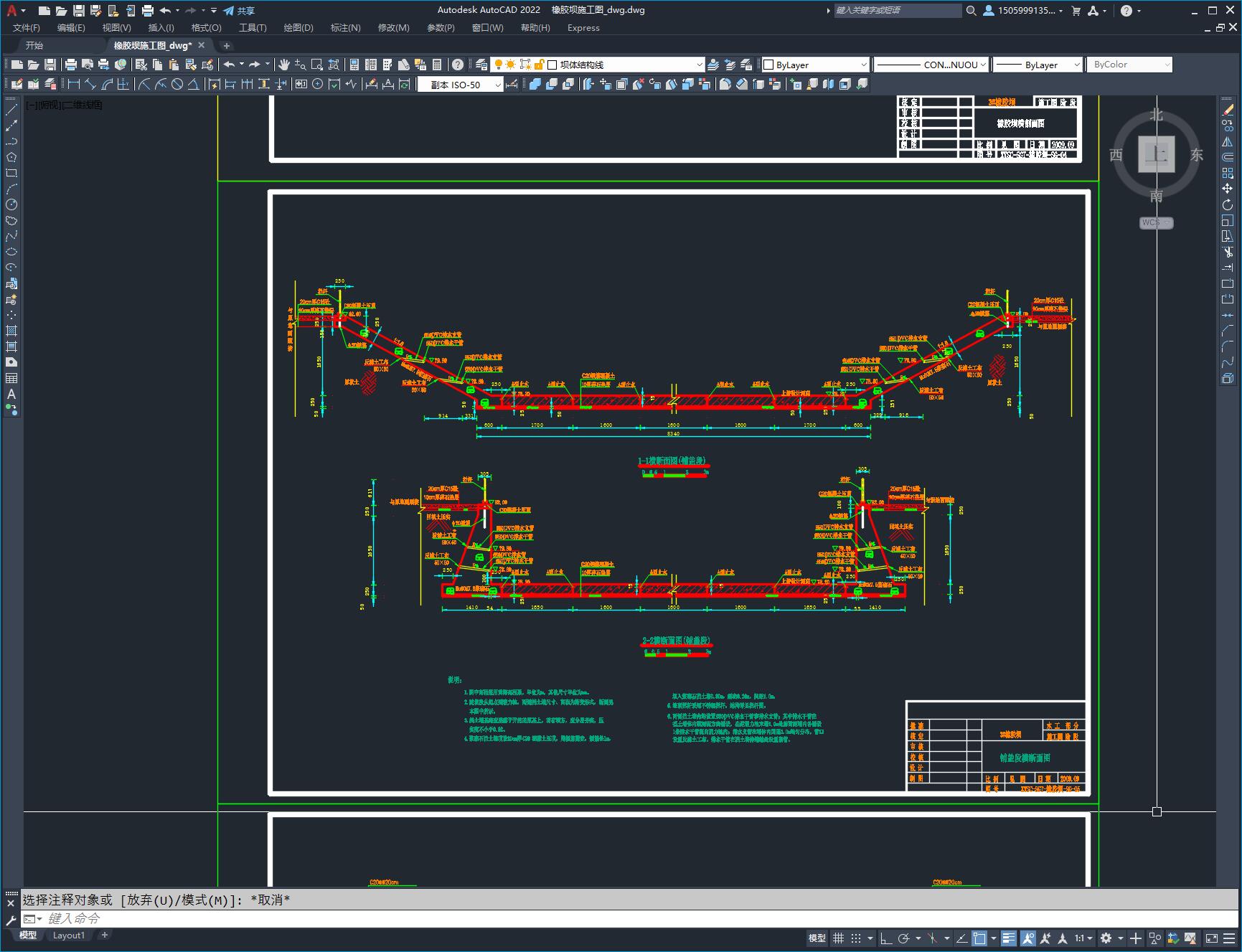

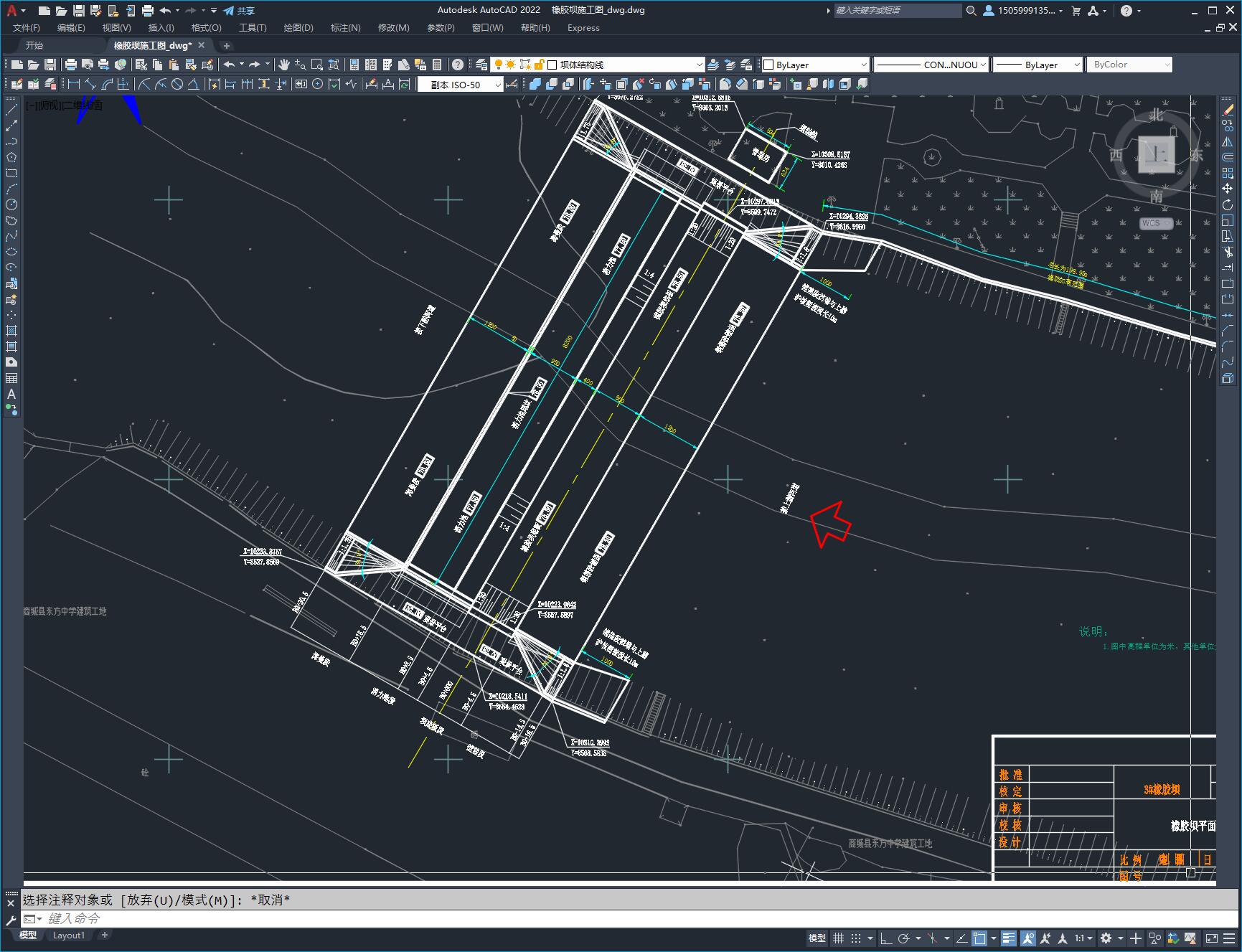

本套图纸为橡胶坝施工图，内容包括：橡胶坝平面布置图，橡胶坝平面图，橡胶坝纵剖面图，橡胶坝控制系统立面图，1-1横断面图(铺盖段)，2-2横断面图(铺盖段)等。 说明：1.图中高程采用黄海高程系，单位为米，其他尺寸单位为厘米。 2.规划橡胶坝为枕式结构，坝高为2.5米，长度为82米，坝袋内压比均取为1.4，锚固形式采用螺栓压板双线锚固，坝体采用堵头式坝袋。 3.图中伸缩缝均宽2cm，止水形式采用橡皮止水。详见细部构造图中所示。 4.橡胶坝充排水由控制室控制。溢流管埋设在橡胶坝砼侧墙内。
下载需要70金币
立即下载 收藏
图纸信息
作者
平弗
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  橡胶坝施工图_dwg.dwg | 600.31K |
