某高层宾馆暖通设计图

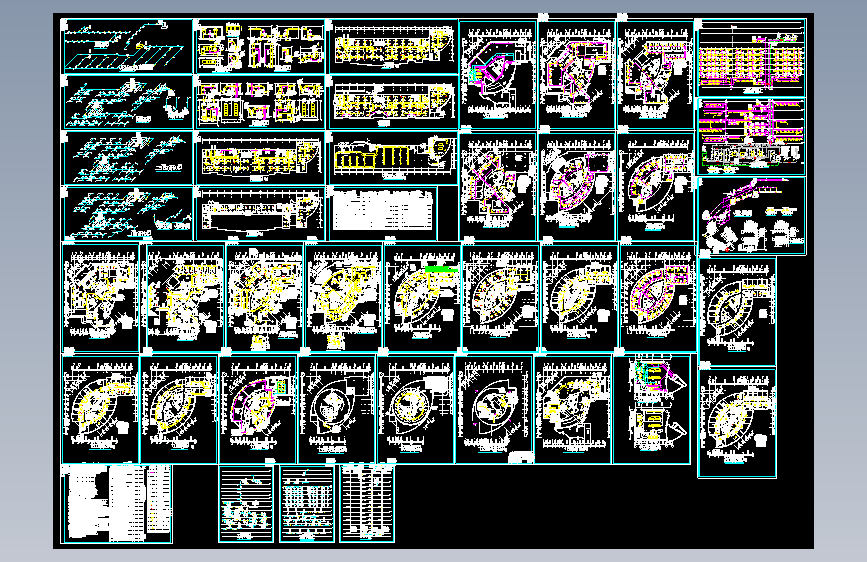

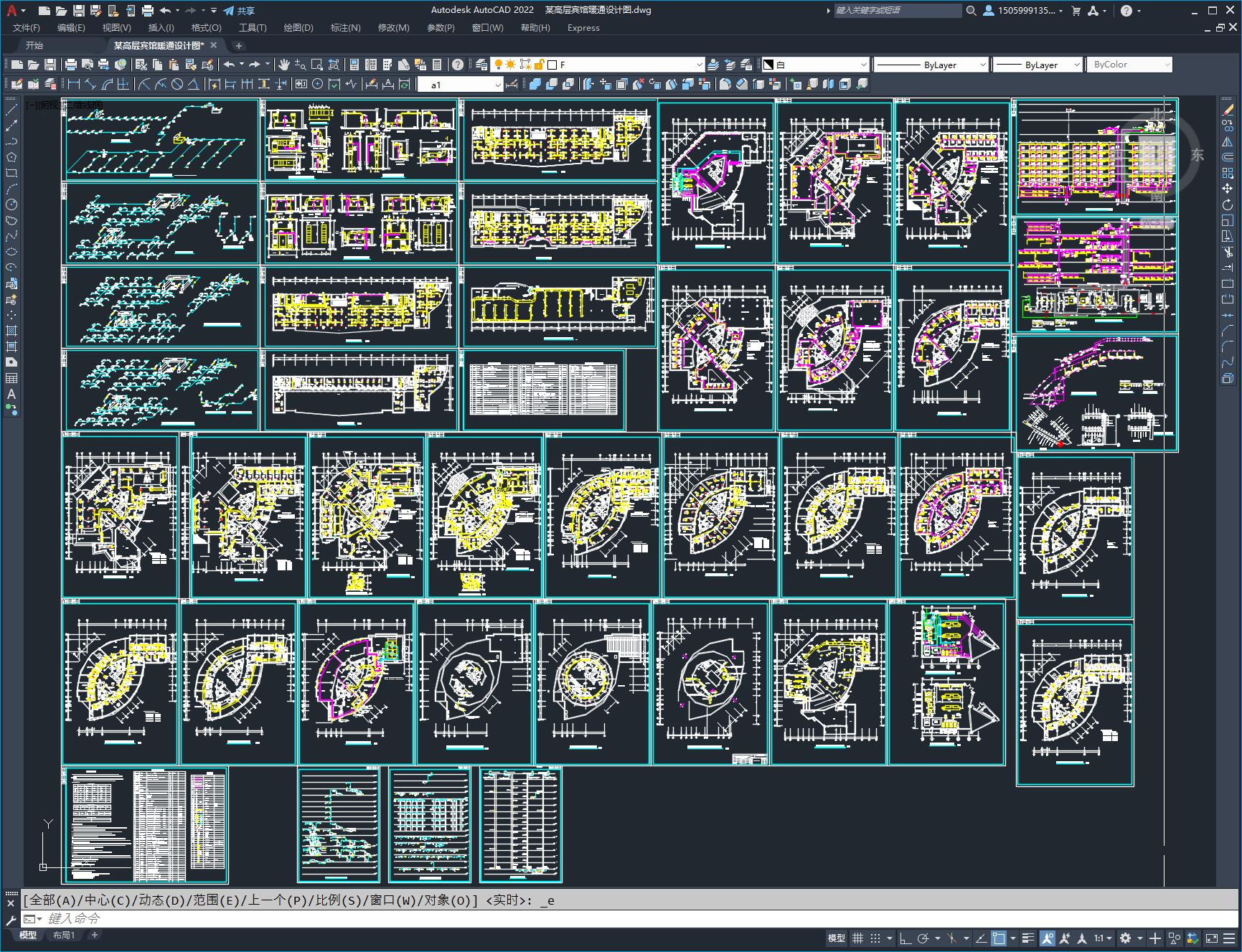

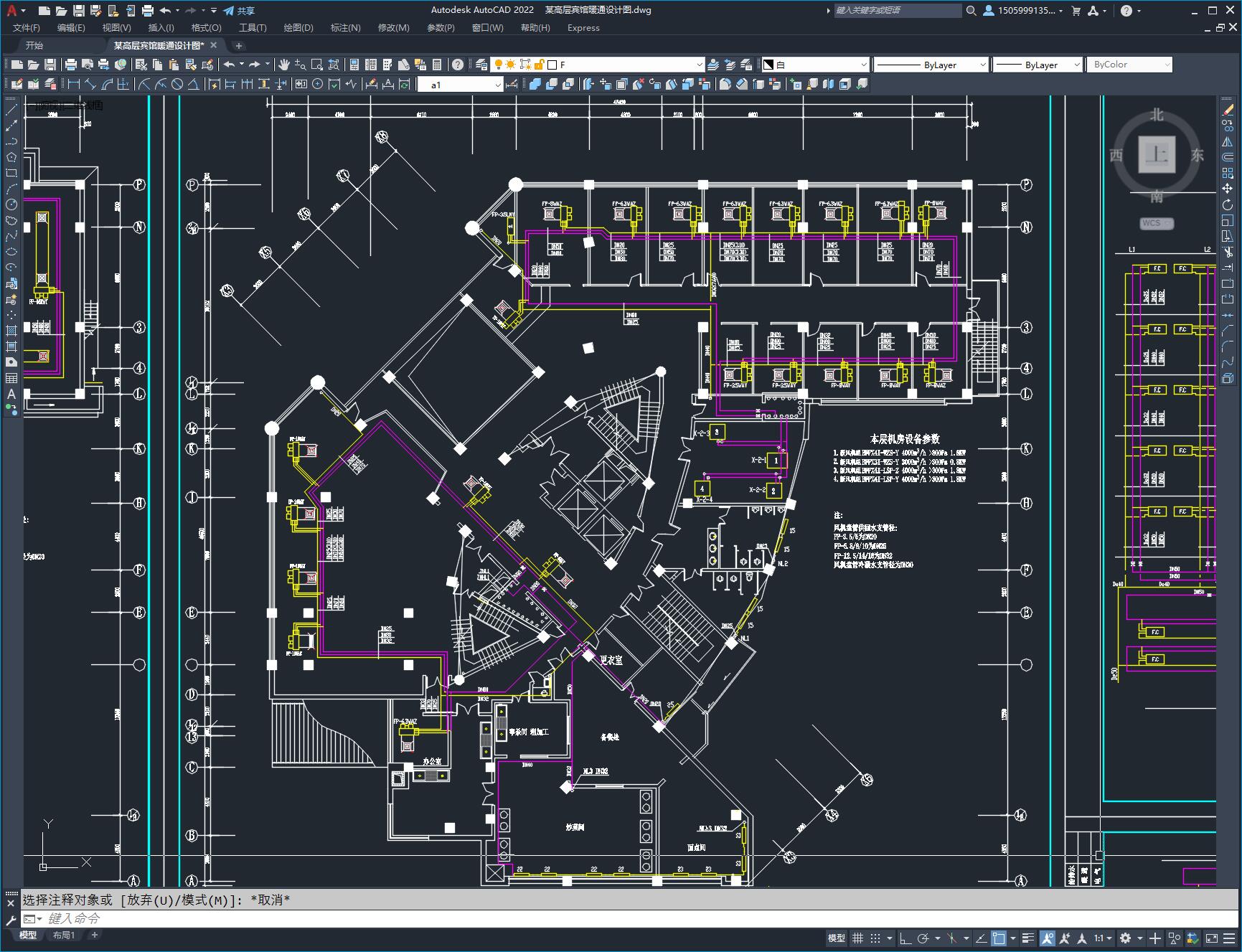

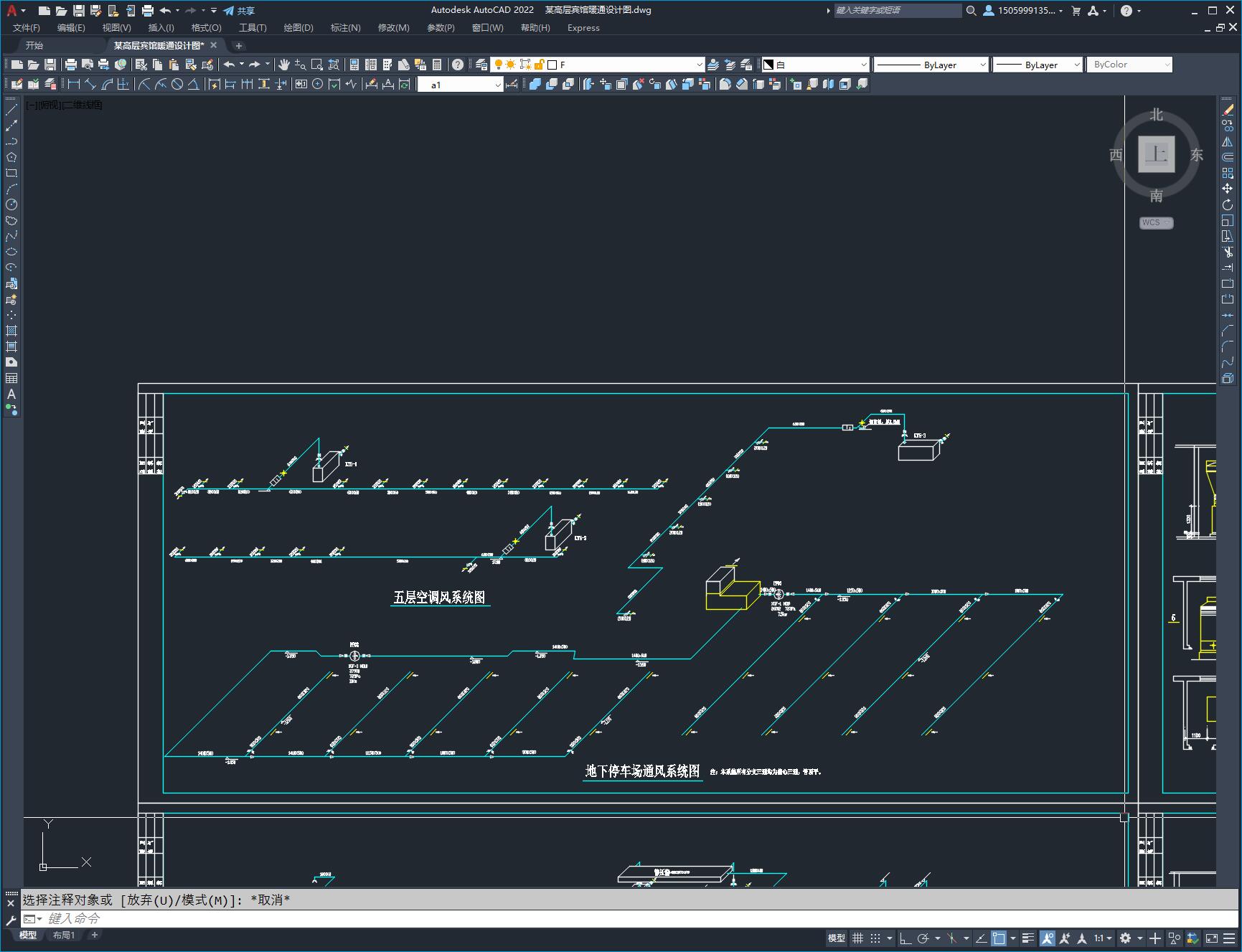

图纸描述

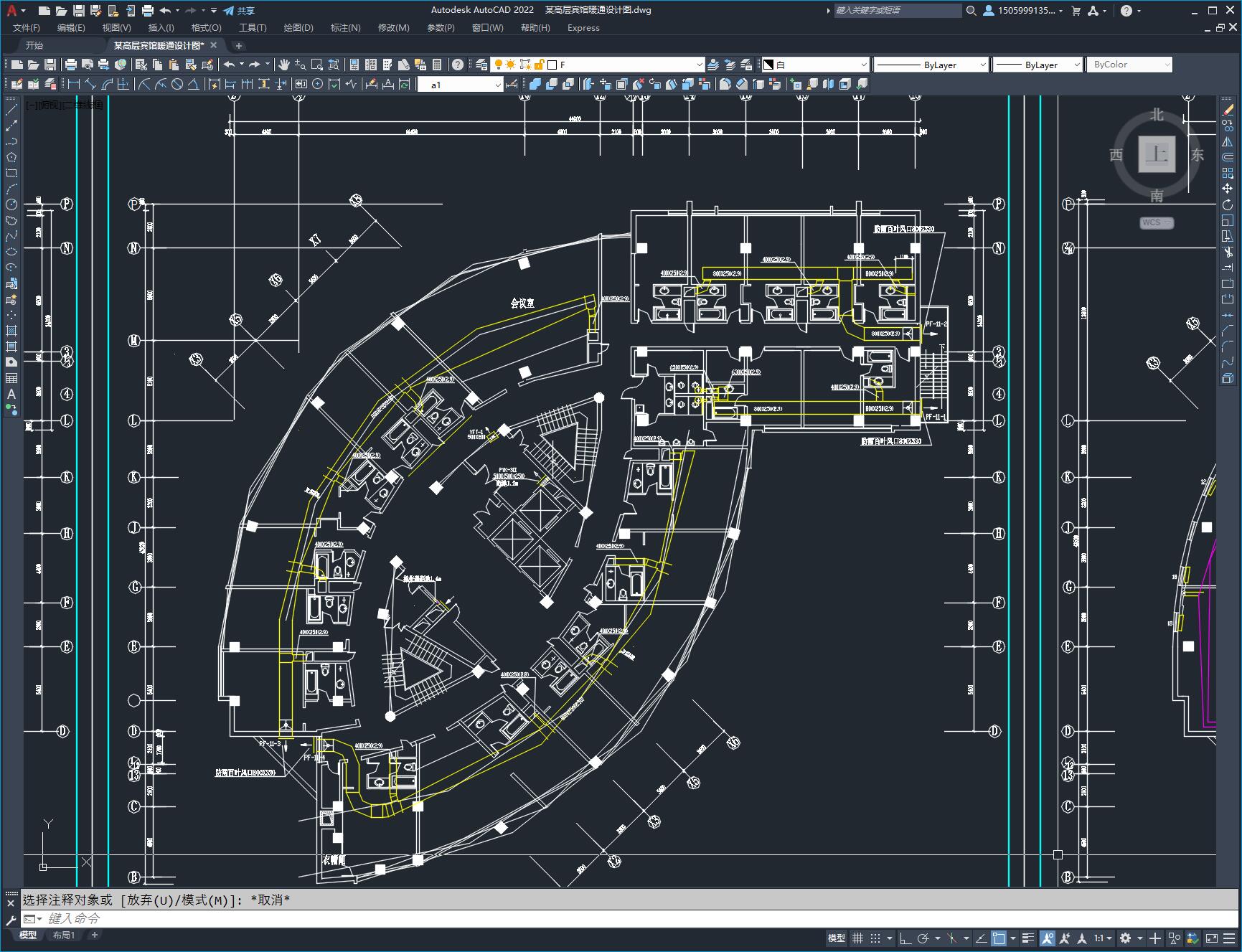

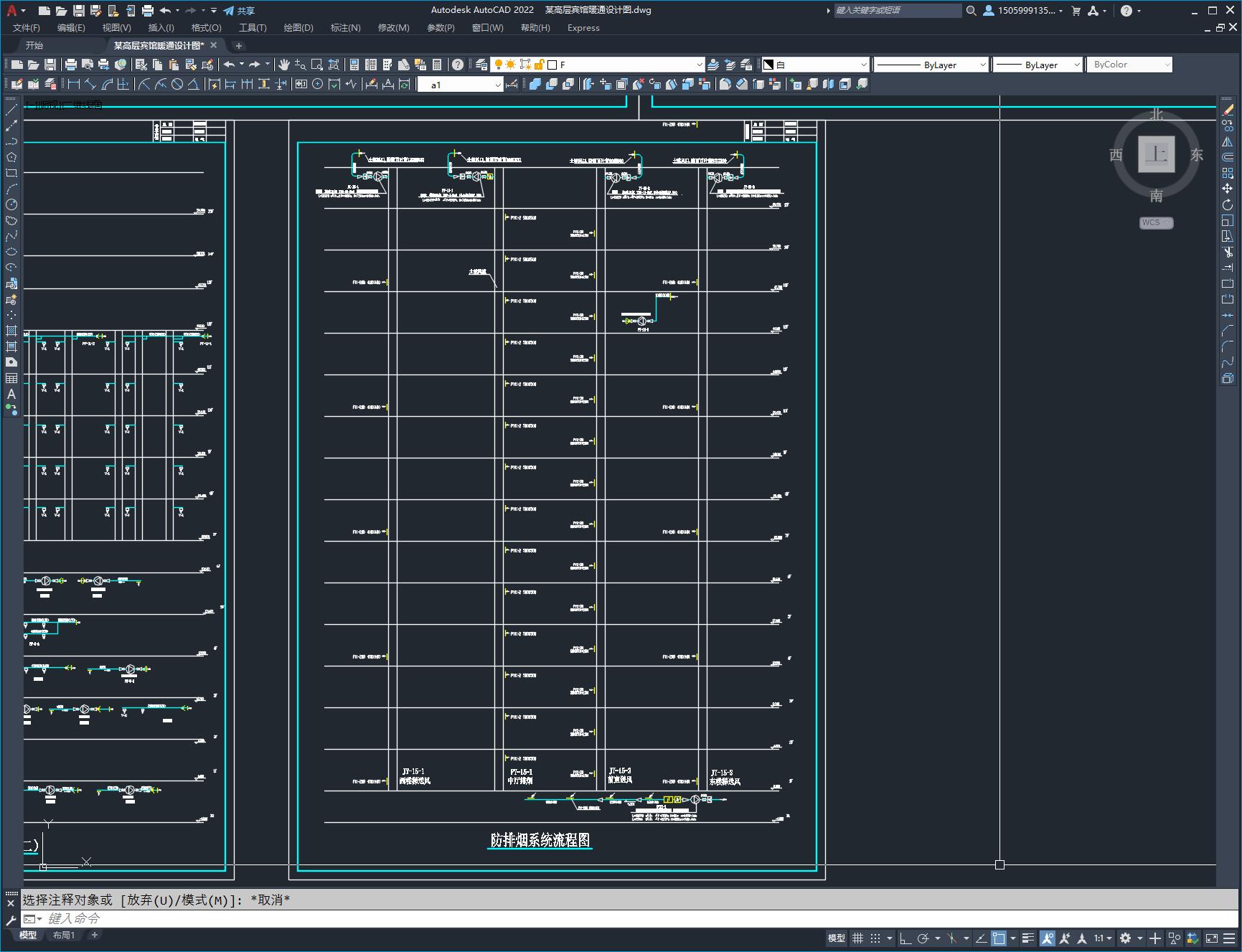

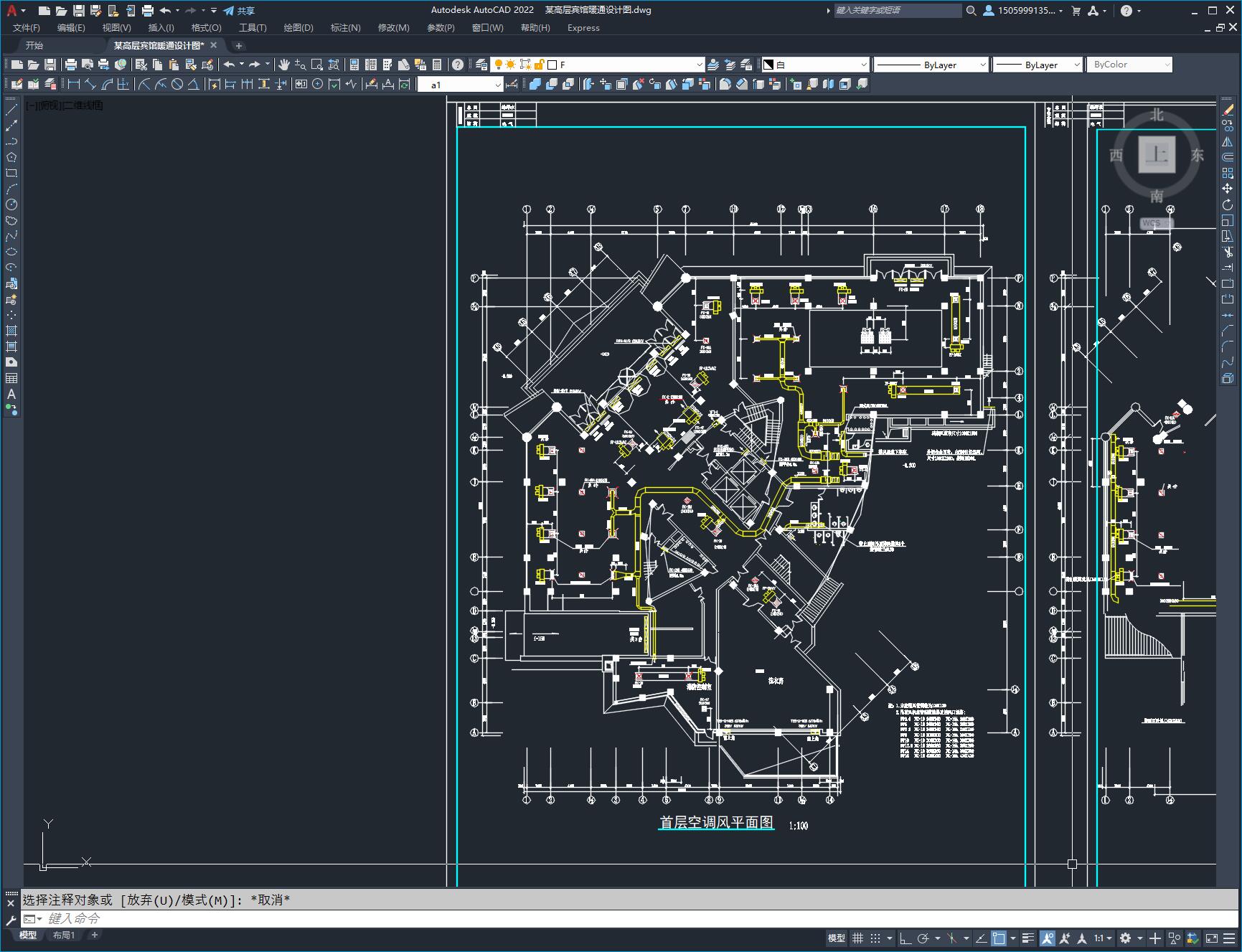

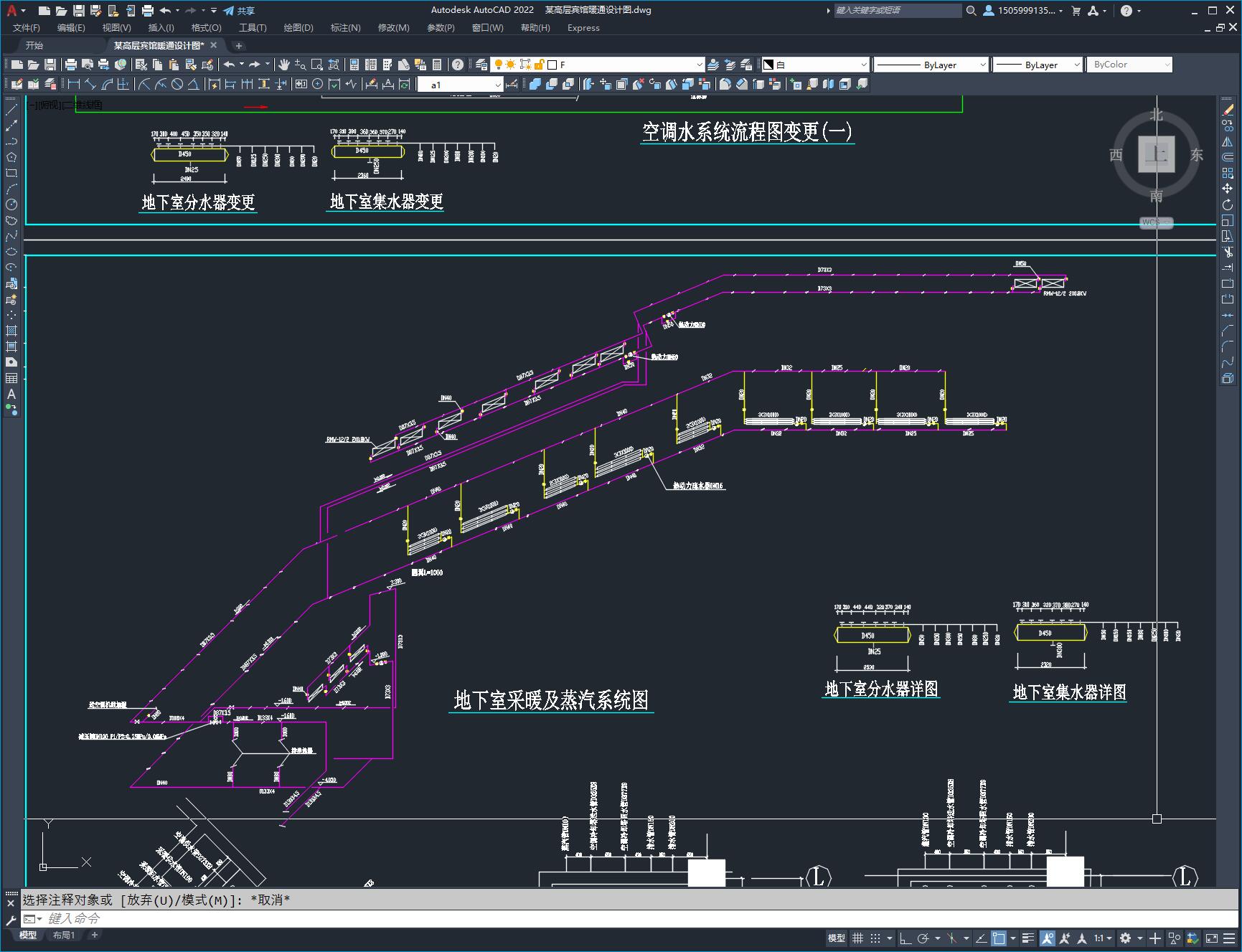

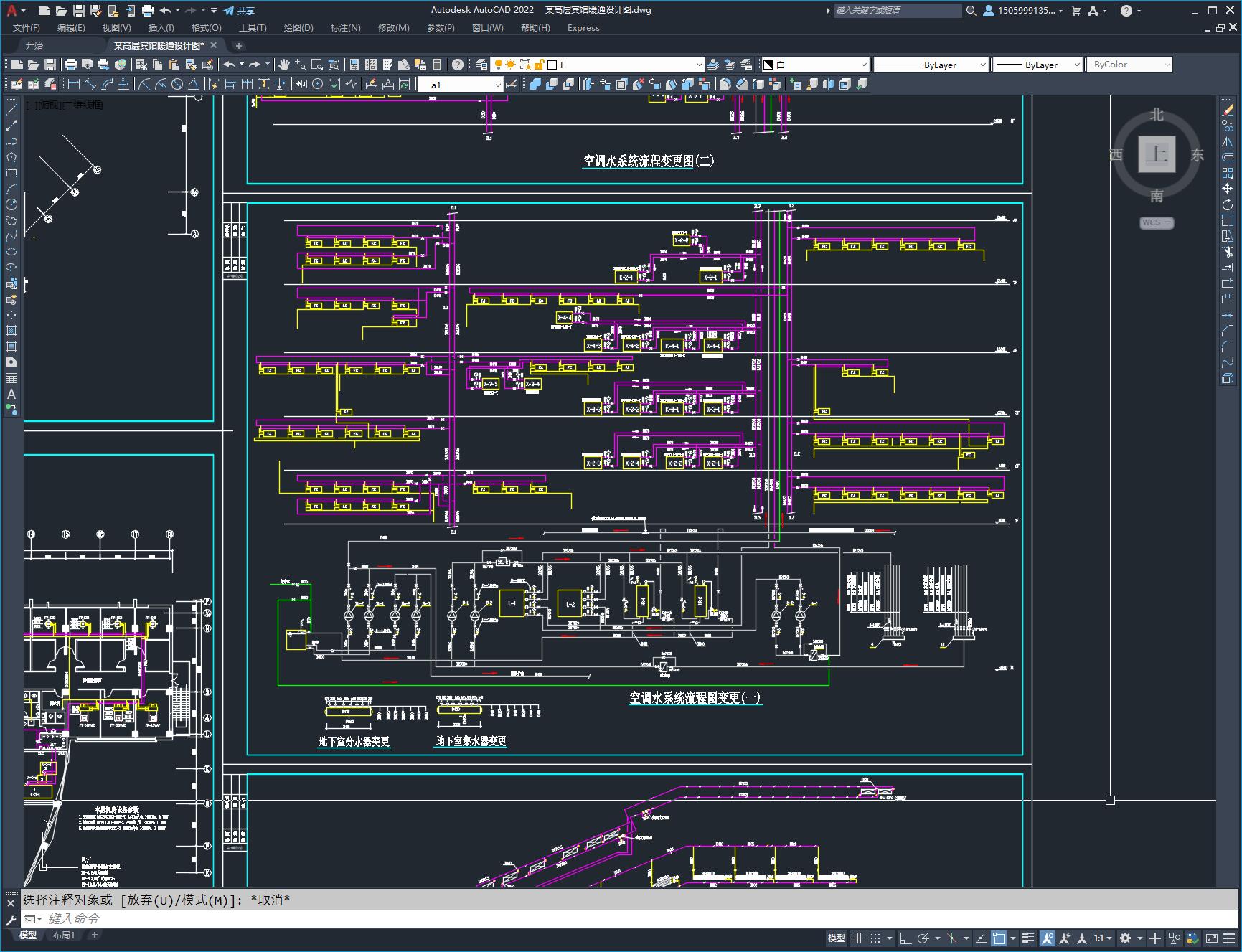

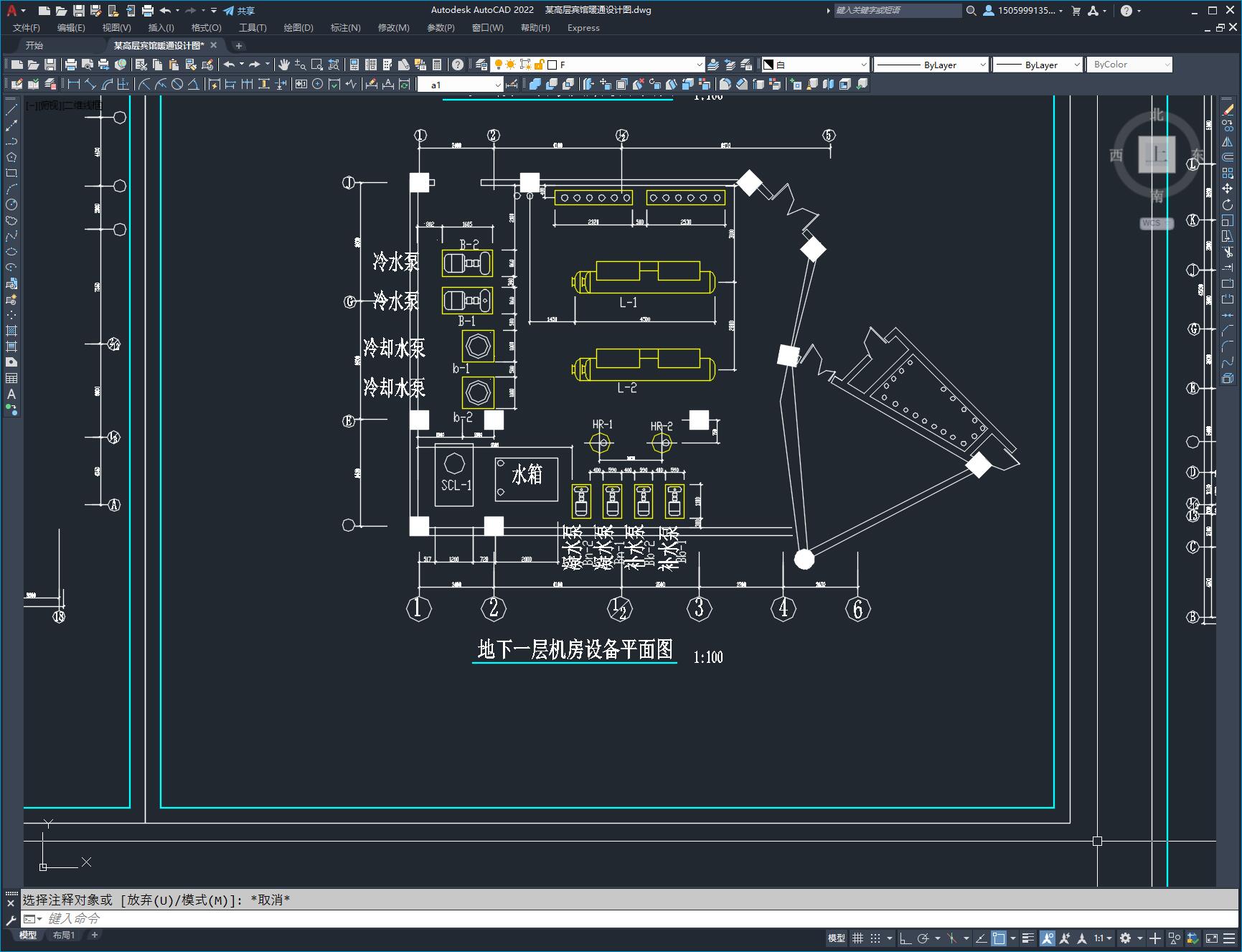

本工程为高层宾馆,框架结构, 地上十四层, 地下一层为汽车停车场.建筑总高度57.9m,主体高度47.4m.本工称包括空调.通风.防排烟和采暖.图注尺寸: 标高以米计,其余均以毫米计.矩形风管标高指管底,其它管道标高指管中心. 地下室设制冷机房.采用水冷式螺杆压缩式冷水机组.供回水温度为7/12c,冬季空调采用锅炉房蒸汽热源,供汽压力为0.4MPa（表压）. 经气-水换热器制备空调热水，供回水温度为60/50c，换热器要求自带温控阀。
