一种便携式壁厚检测工装

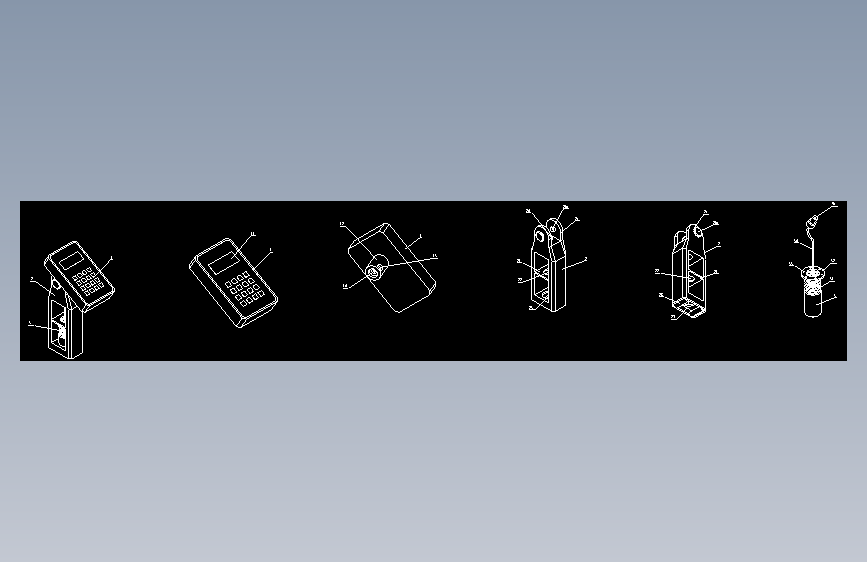

图纸描述
图中：1-机体；11-操控面板；12-转接柱；13-压槽；14-连接槽；2-握杆；21-连接板；22-穿孔；23-伸缩孔；24-穿线孔；25-耳板；26-压紧旋钮；27-安装槽；28-滚轴；3-检测头；31-施压弹簧；32-固定盘；33-固定孔；34-导线；35-插接头。
下载需要55金币
立即下载 收藏
图纸信息
作者
CreativeExplorer
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  一种便携式壁厚检测工装.dwg | 312.36K |
