大型河道防洪堤
图纸描述
衡重式断面采用C20埋石砼结构（埋石率20%），顶宽0.8m，迎水面坡度1:0.35，上墙背水面坡度为1:0.35，上墙高度为1.2m，平台宽1.0m，下墙背水面坡度为1:-0.35，墙趾及墙踵均宽0.6m，基础迎水侧厚1.0m，背水侧厚0.5m，埋深1.5m，墙身迎水面40cm采用M10浆砌块石（表面不露浆）结构，墙顶设置C20素砼压顶厚20cm，挡墙基础设C15素砼垫层，厚15cm，墙后填土利用开挖料。墙身设置φ75PVC排水管，孔距排距均为1.5m，管口设反滤包，梅花形布置。墙身每隔15m设一伸缩缝。挡墙迎水坡脚开挖料回填，并设生态格网网垫(厚0.4m），内部填充块石
下载需要250金币
立即下载 收藏
图纸信息
作者
WX_202908
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

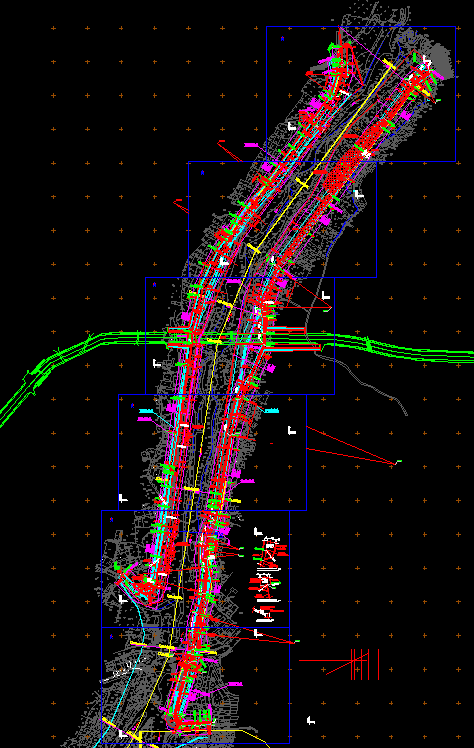

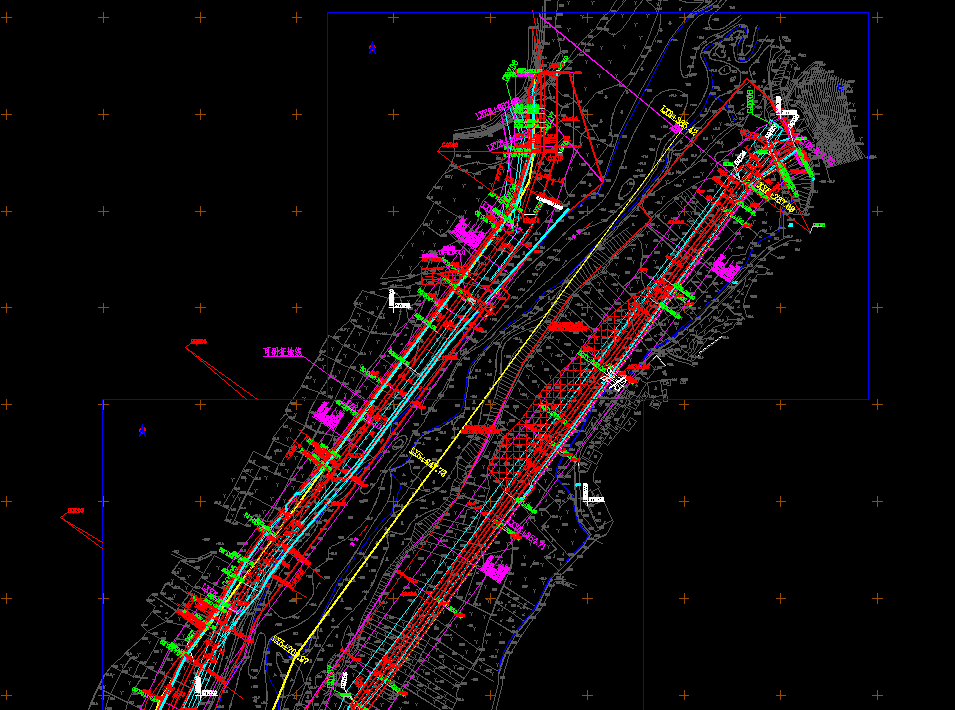

| 1 |  01大型河道防洪堤平面布置图.dwg | 2.74M |

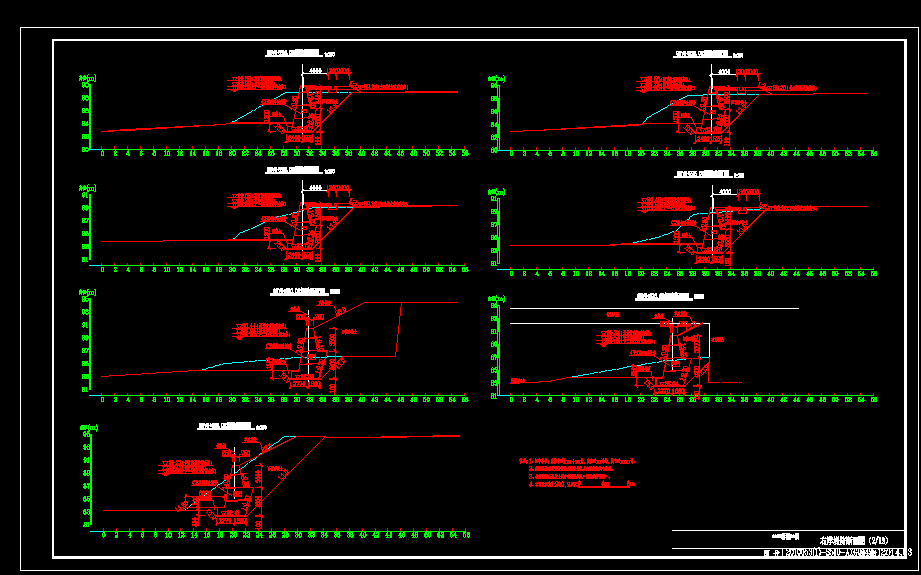

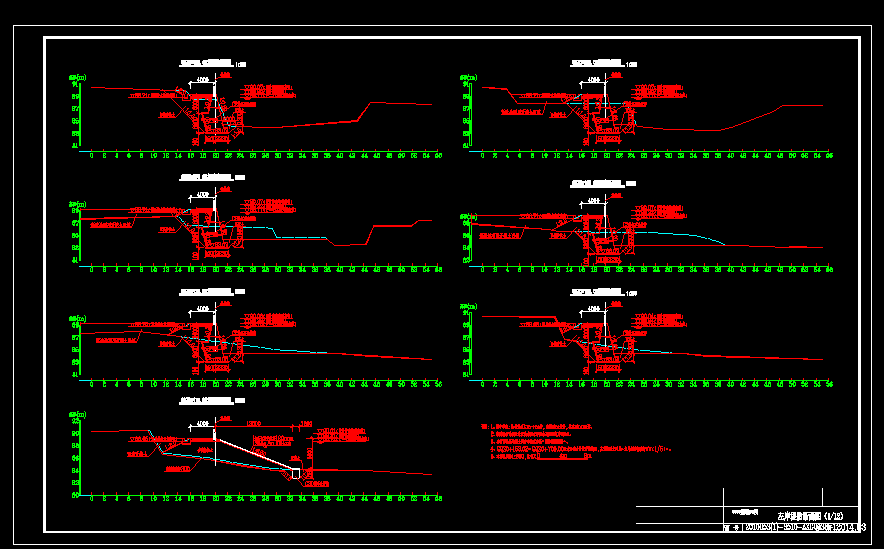

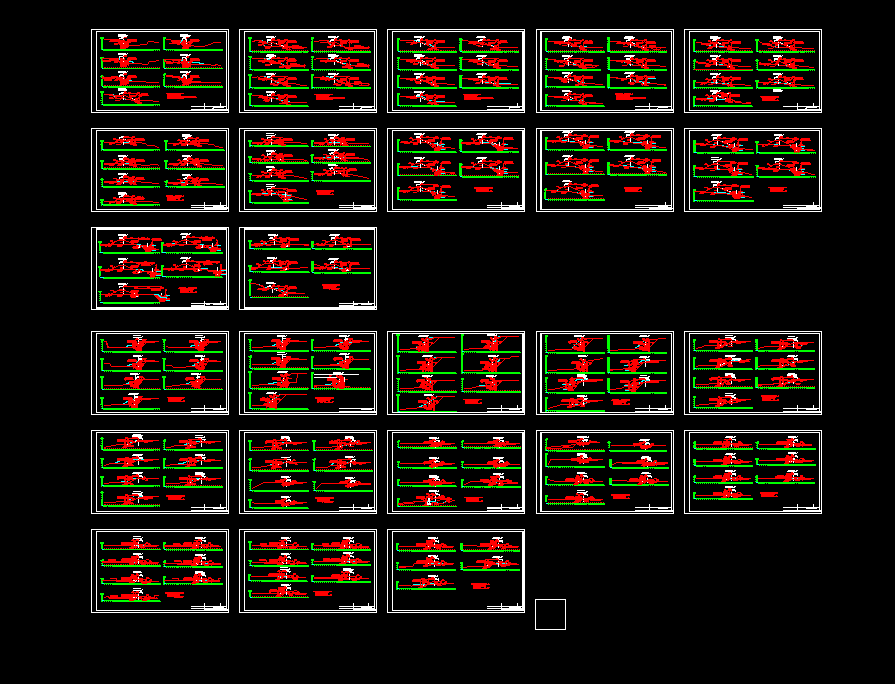

| 2 | 02堤防横断面图.dwg | 2.79M |
