本工程施工导流采用全年围堰挡水，隧洞过流方式，布置1条初期导流洞即1#导流洞，布置在河左岸，平面上呈双弯道，洞身断面为城门洞型，断面净尺寸为15×19m（宽×高）。进口基底高程2257.00m，出口高程2247.00m，纵坡约为9.2‰。进水塔顶高程2308.00m，塔高51m。1#导流洞进口高程2261.0m，进口引渠长20.0m，引渠底板扩散角7°。进口闸室段长25m，闸室分为2孔，单孔尺寸为7.5×19.0m（宽×高）。导流洞洞身总长1522.614m，纵坡i=9.2‰。桩号0+743.243~0+803.243m设置导流洞堵头段。导流洞出口高程2247.0m，出口引渠长30.0m。
水电站导流洞工程施工设计图
图纸描述
本工程施工导流采用全年围堰挡水，隧洞过流方式，布置1条初期导流洞即1#导流洞，布置在河左岸，平面上呈双弯道，洞身断面为城门洞型，断面净尺寸为15×19m（宽×高）。进口基底高程2257.00m，出口高程2247.00m，纵坡约为9.2‰。进水塔顶高程2308.00m，塔高51m。1#导流洞进口高程2261.0m，进口引渠长20.0m，引渠底板扩散角7°。进口闸室段长25m，闸室分为2孔，单孔尺寸为7.5×19.0m（宽×高）。导流洞洞身总长1522.614m，纵坡i=9.2‰。桩号0+743.243~0+803.243m设置导流洞堵头段。导流洞出口高程2247.0m，出口引渠长30.0m。
下载需要80金币
立即下载 收藏
图纸信息
作者
BreezyJoker
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  3-10混凝土系统工艺流程图.dwg | 171.78K |
| 2 | 3-2施工总平面布置图2／2.dwg | 440.19K |
| 3 | 3-3下层施工支洞布置图.dwg | 200.13K |
| 4 | 3-4下层施工支洞支护设计图.dwg | 93.16K |
| 5 | 3-5施工支洞封堵图.dwg | 168.09K |
| 6 | 3-6风、水、电、通风及排水布置图.dwg | 127.00K |
| 7 | 3-7施工供电系统接线图.dwg | 94.63K |
| 8 | 3-8砂石、混凝土系统平面布置图.dwg | 200.66K |
| 9 | 3-9砂石加工系统工艺流程图.dwg | 264.16K |

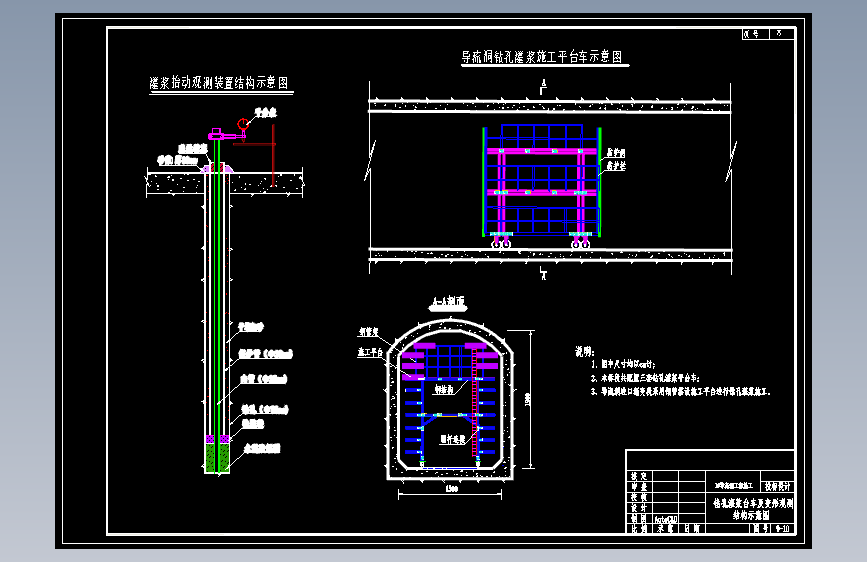

| 10 | 9－10钻孔灌浆台车及变形观测结构示意图.dwg | 602.69K |

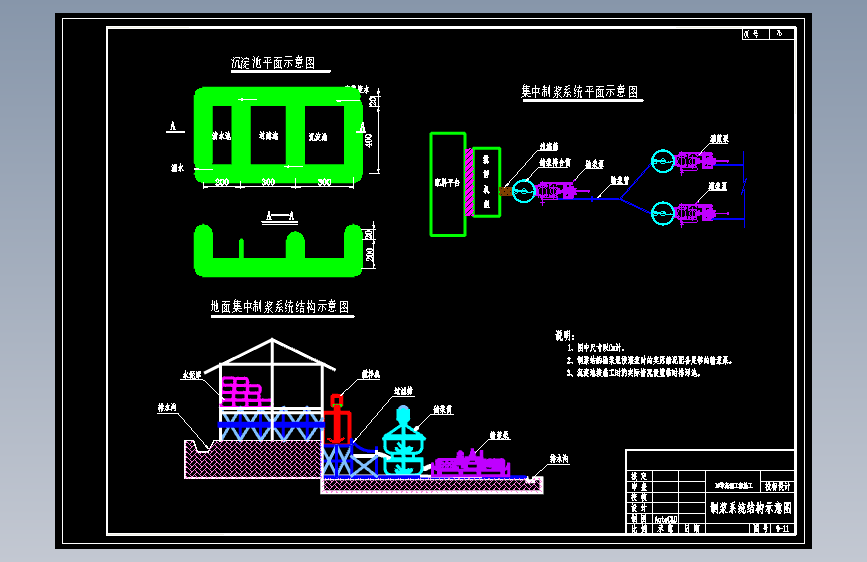

| 11 | 9－11制浆系统结构示意图.dwg | 587.03K |

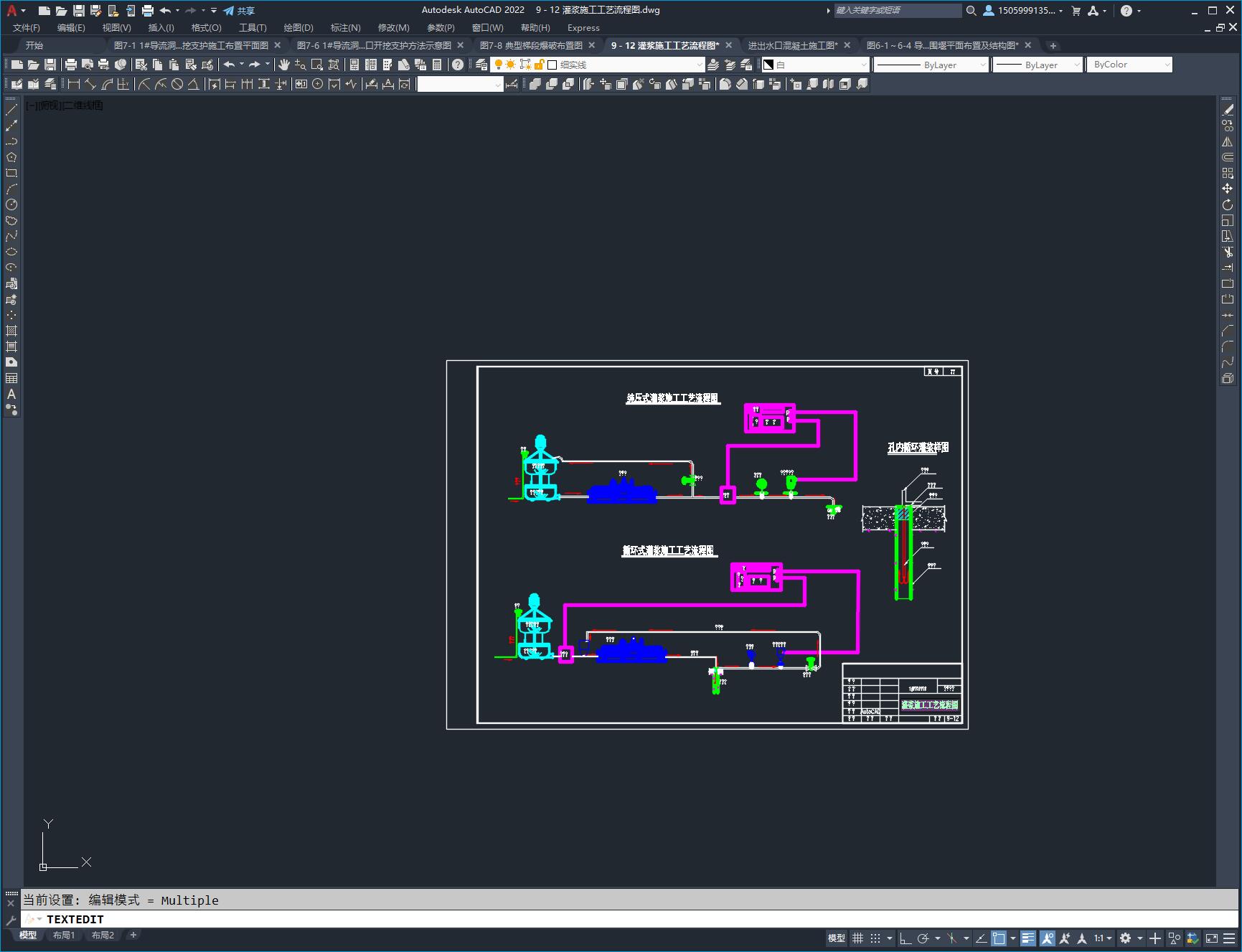

| 12 | 9－12灌浆施工工艺流程图.dwg | 567.63K |

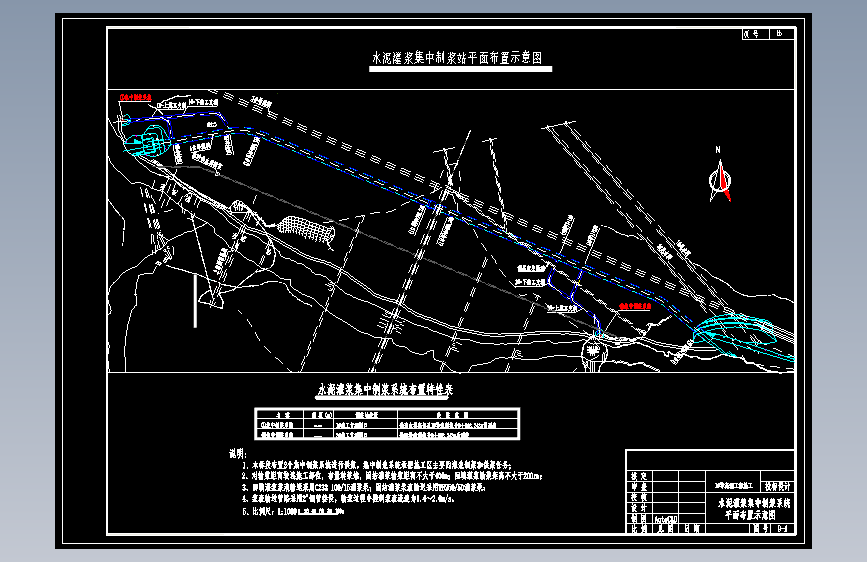

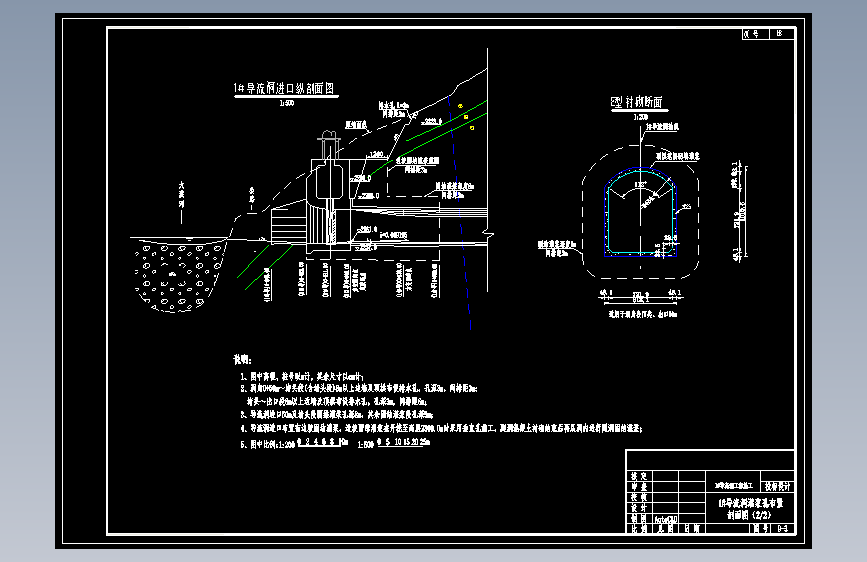

| 13 | 9－1水泥灌浆集中制浆站平面布置示意图.dwg | 643.28K |
| 14 | 9－21导流洞灌浆孔布置剖面图1.dwg | 564.84K |
| 15 | 9－31导流洞灌浆孔布置剖面图2.dwg | 585.28K |
| 16 | 9－41导流洞帷幕灌浆孔布置示意图.dwg | 553.16K |
| 17 | 9－51导流洞进口前期围堰防渗帷幕灌浆布置示意图.dwg | 536.22K |
| 18 | 9－61导流洞进口后期围堰防渗帷幕灌浆布置示意图.dwg | 546.66K |
| 19 | 9－71导流洞出口围堰防渗帷幕灌浆布置示意图.dwg | 555.44K |
| 20 | 9－8施工支洞堵头封堵回填灌浆埋管示意图.dwg | 545.19K |
| 21 | 9－9接缝灌浆管路埋设示意图.dwg | 546.66K |

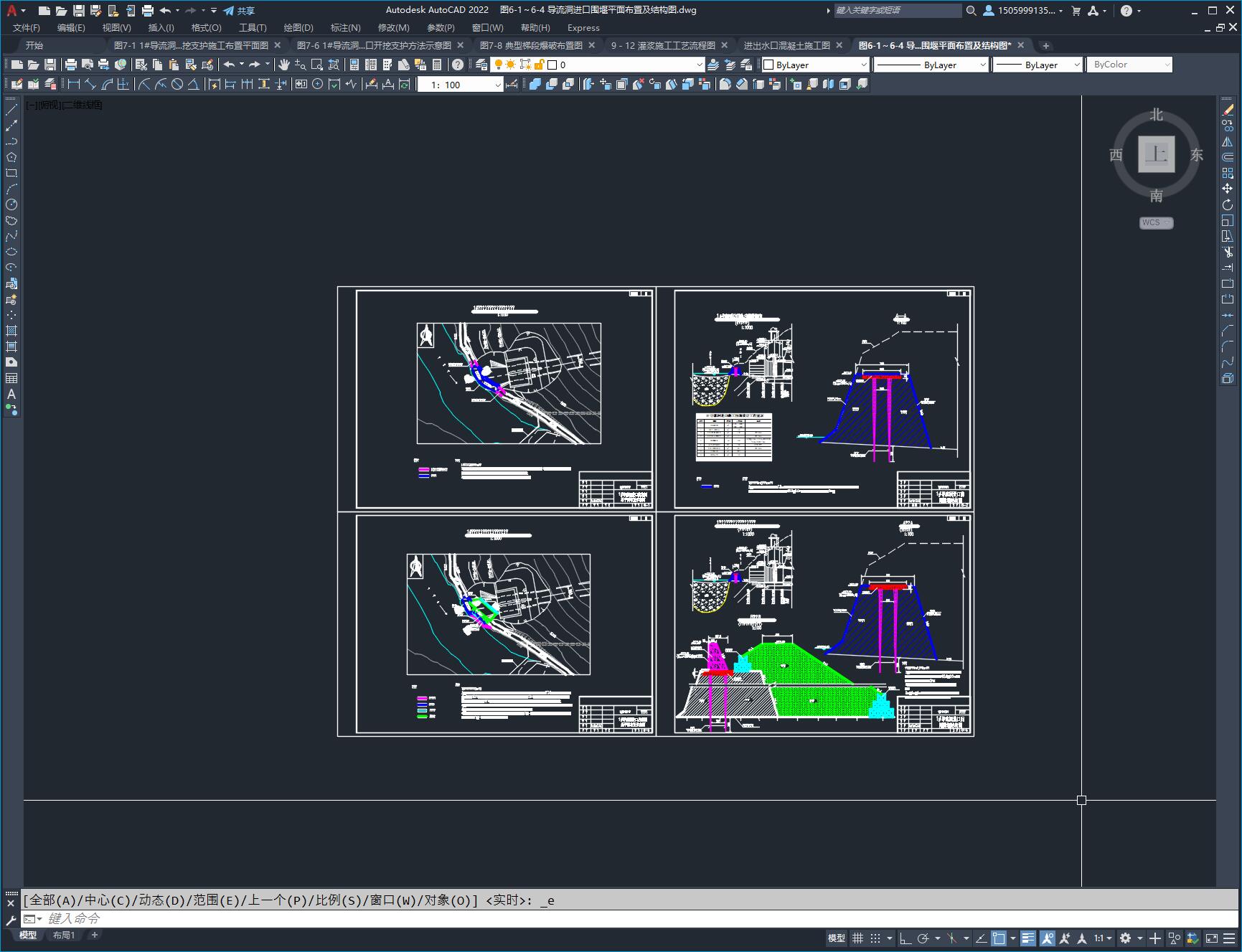

| 22 | 图6-1～6-4导流洞进口围堰平面布置及结构图.dwg | 1.02M |
| 23 | 图6-5～6-8导流洞出口围堰平面布置及结构图.dwg | 237.94K |
| 24 | 图7-11导流洞进口开挖支护施工布置平面图.dwg | 252.47K |
| 25 | 图7-21导流洞及尾水出口开挖支护施工布置平面图.dwg | 274.63K |
| 26 | 图7-31导流洞进口开挖支护分层纵剖图.dwg | 185.16K |
| 27 | 图7-41导流洞及尾水出口开挖支护分层横剖图.dwg | 177.22K |
| 28 | 图7-51导流洞及尾水出口开挖支护分层纵剖图.dwg | 187.44K |
| 29 | 图7-61导流洞进、出口开挖支护方法示意图.dwg | 187.69K |
| 30 | 图7-71导流洞进、出口开挖支护流水作业工艺布置示意图.dwg | 193.91K |

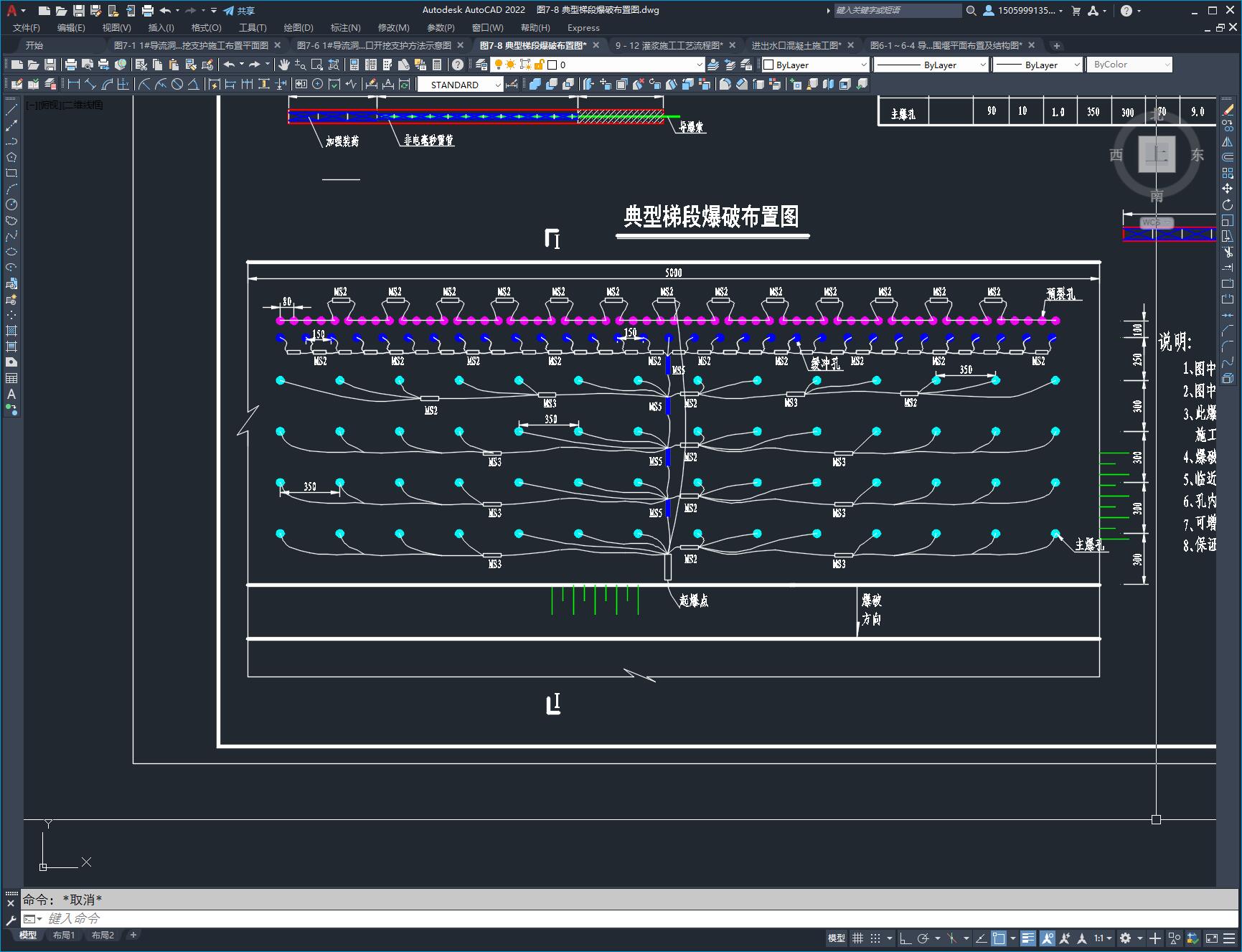

| 31 | 图7-8典型梯段爆破布置图.dwg | 208.38K |

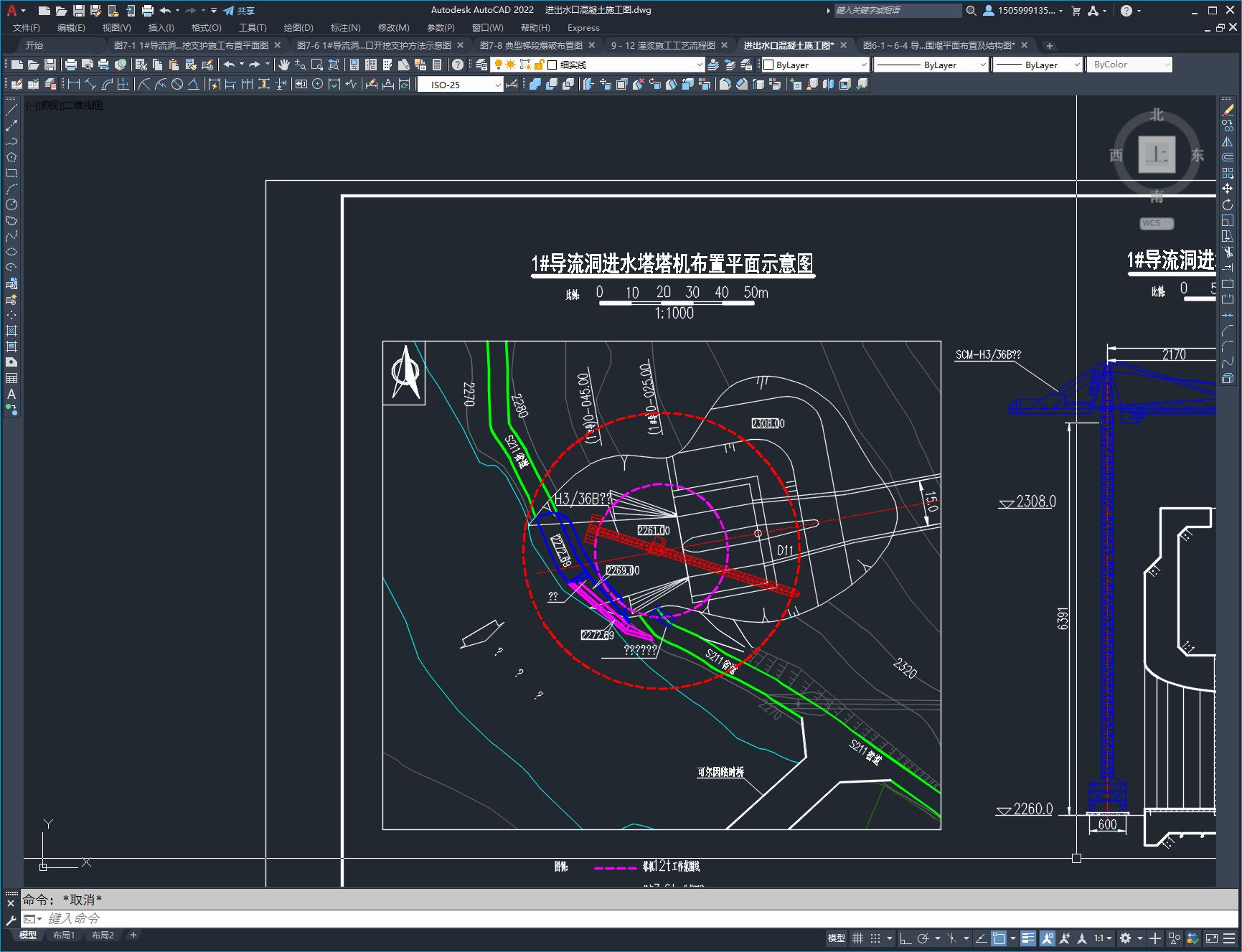

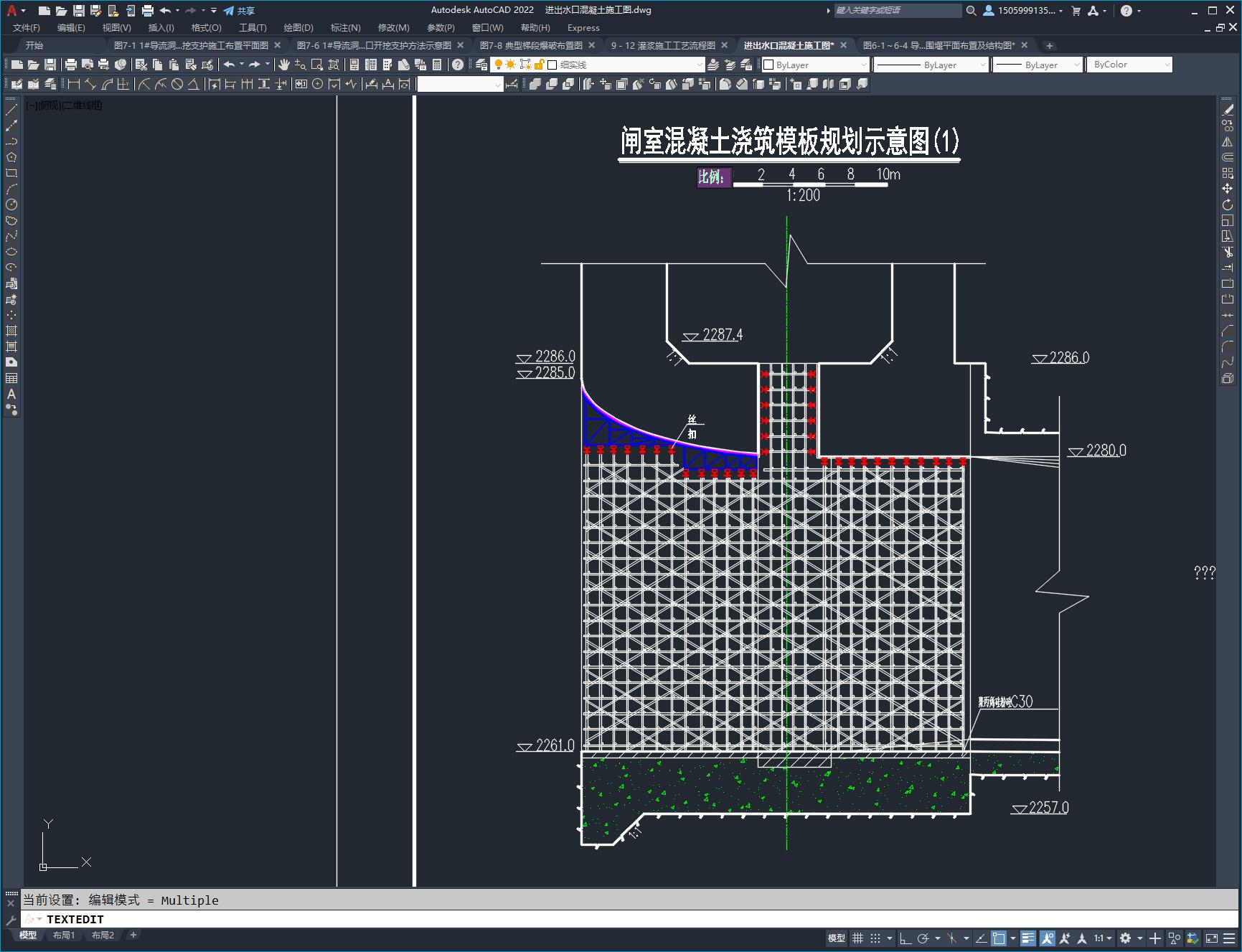

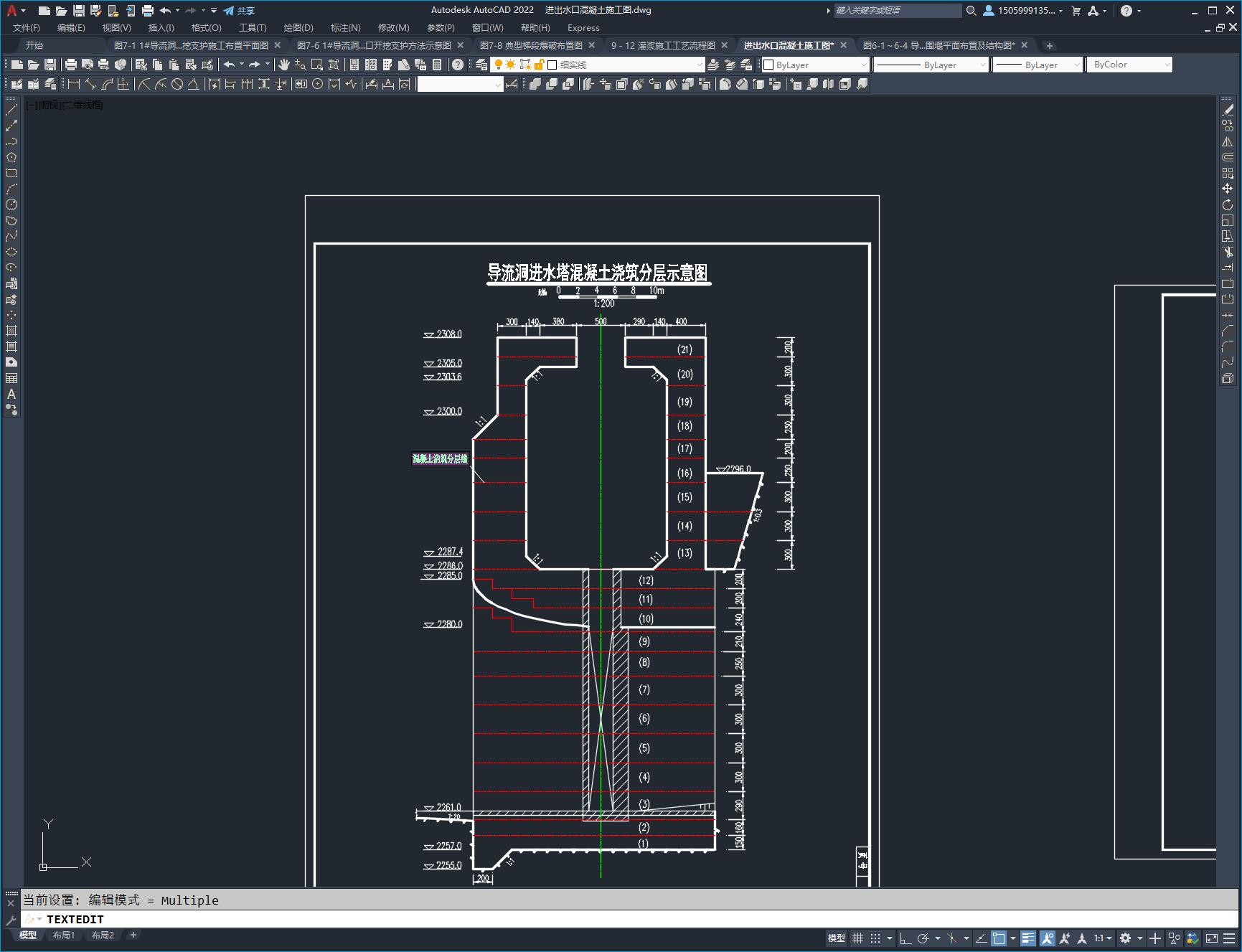

| 32 | 进出水口混凝土施工图.dwg | 520.03K |
| 33 | 金属结构安装图集.dwg | 349.63K |
