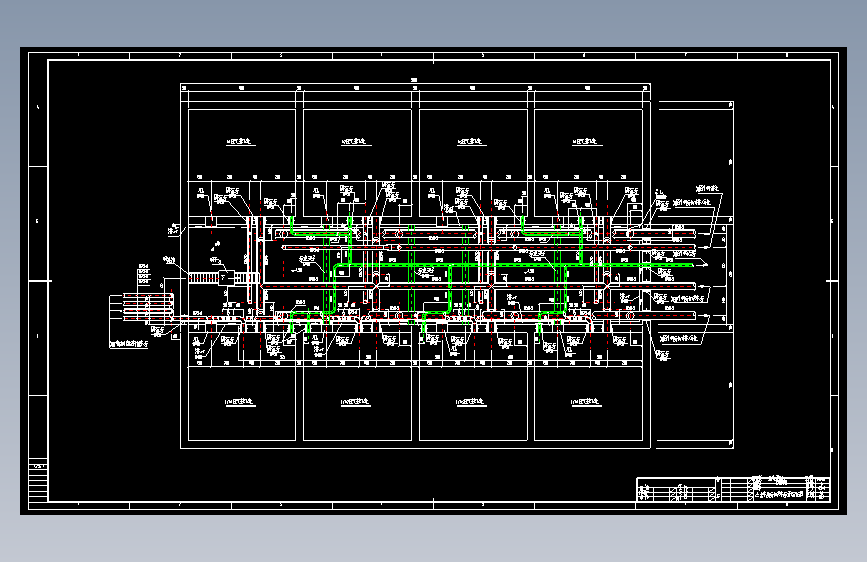

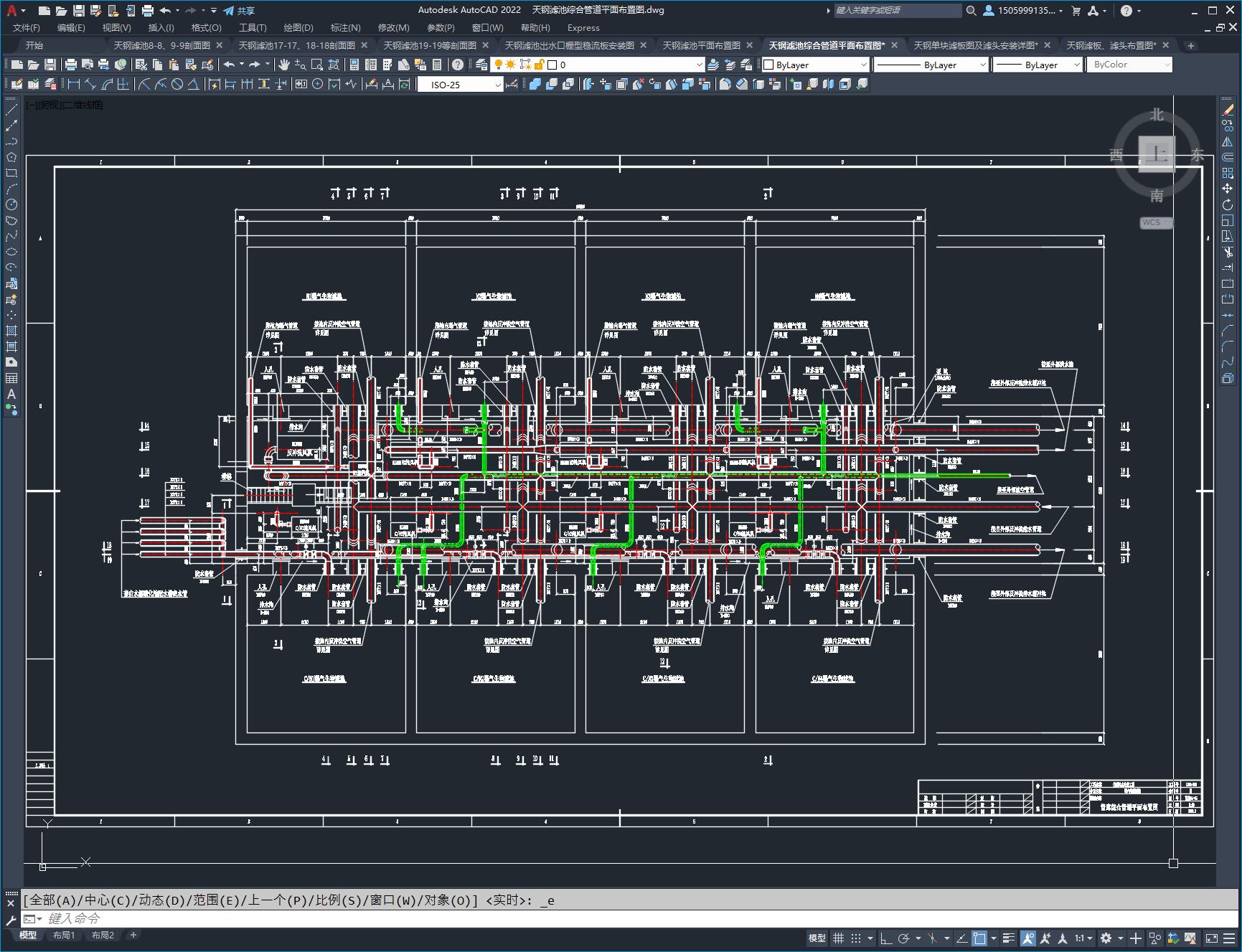

图纸为某2万吨曝气生物滤池工艺图纸，主要包括了该设施的平面布置图、各剖面图、管道平面、风机基础及设备材料表等，无设计说明，图纸专业性较强，可以参考。
某2万吨曝气生物滤池工艺图纸
图纸描述
图纸为某2万吨曝气生物滤池工艺图纸，主要包括了该设施的平面布置图、各剖面图、管道平面、风机基础及设备材料表等，无设计说明，图纸专业性较强，可以参考。
下载需要75金币
立即下载 收藏
图纸信息
作者
BreezyJoker
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

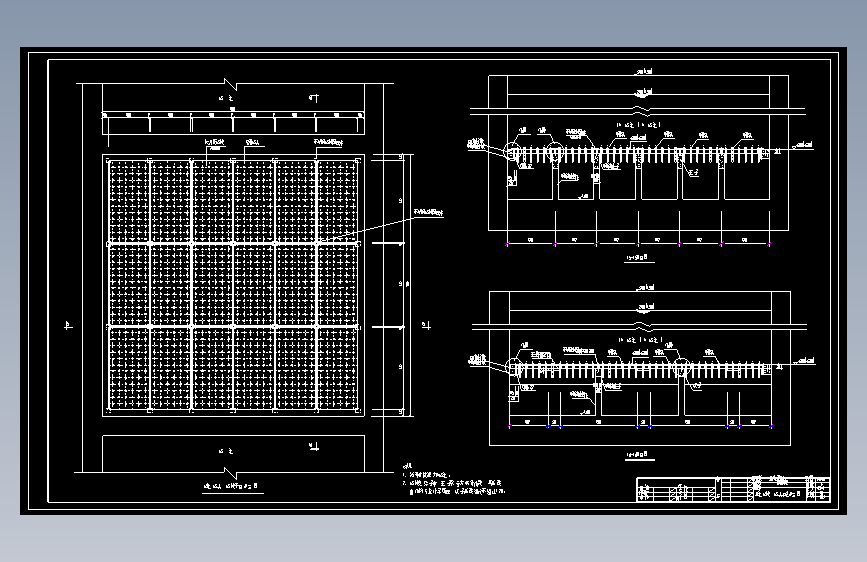

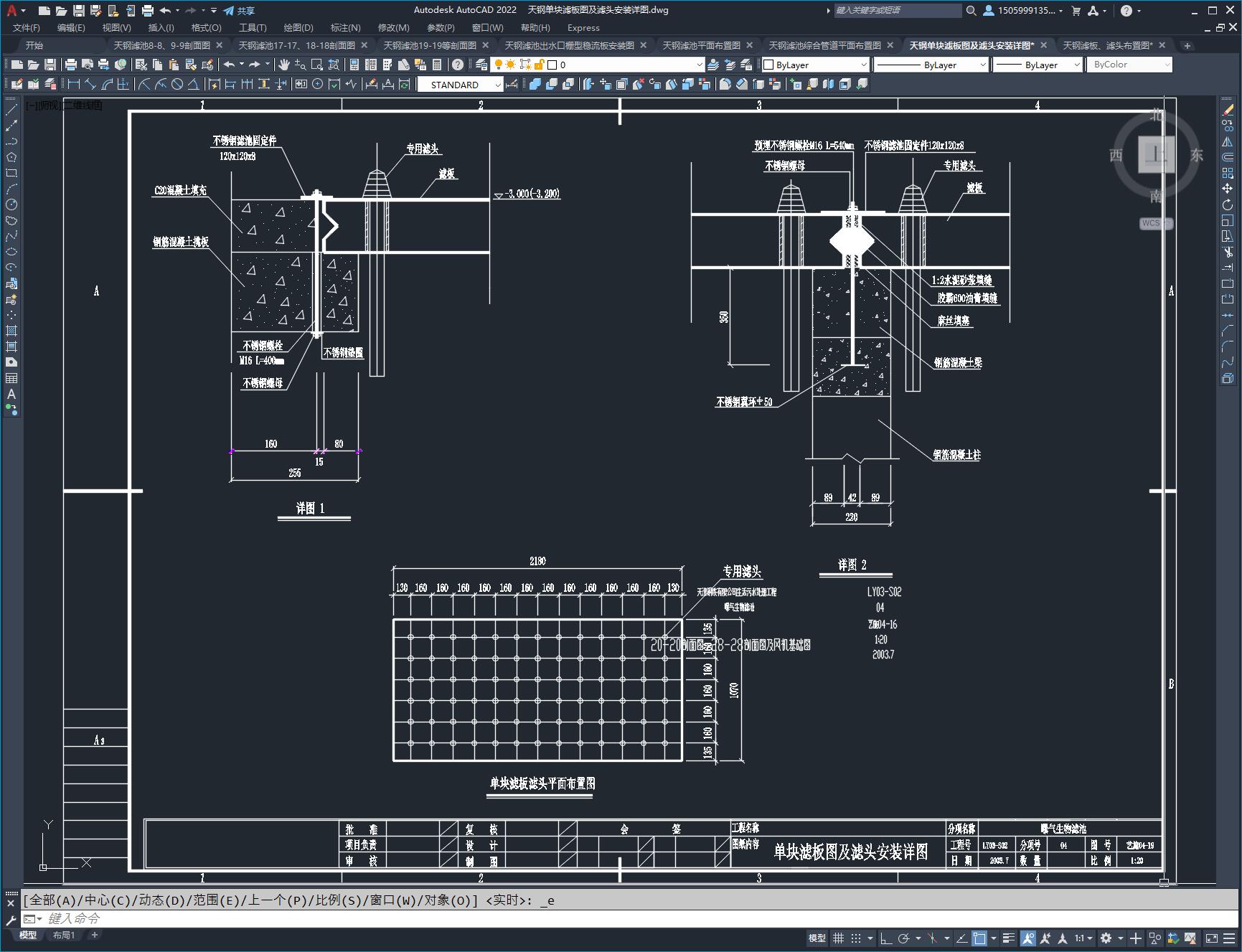

| 1 |  天钢单块滤板图及滤头安装详图.dwg | 163.87K |

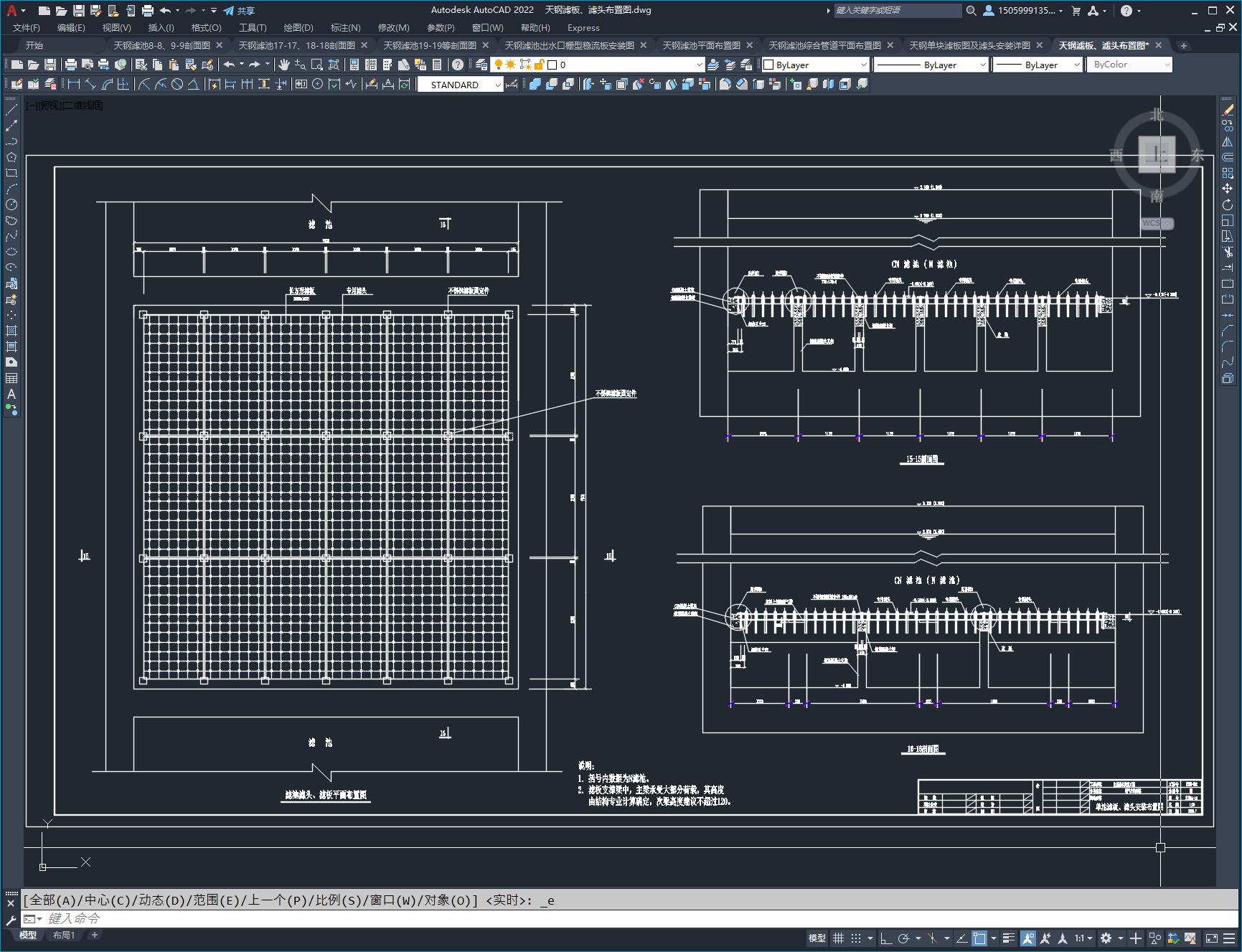

| 2 | 天钢滤板、滤头布置图.dwg | 504.42K |
| 3 | 天钢滤池10-10、11-11剖面图.dwg | 321.20K |

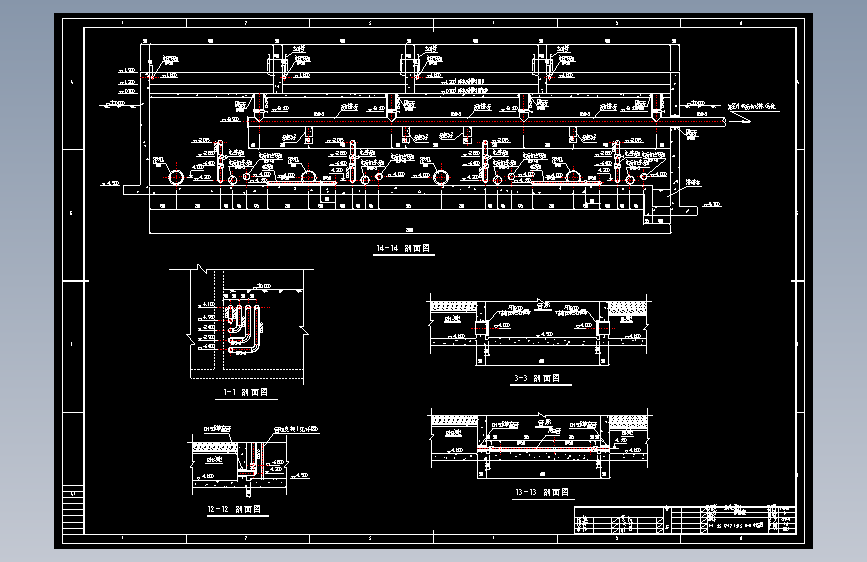

| 4 | 天钢滤池12-12等剖面图.dwg | 553.41K |
| 5 | 天钢滤池15-15、16-16剖面图.dwg | 341.89K |
| 6 | 天钢滤池17-17、18-18剖面图.dwg | 344.10K |
| 7 | 天钢滤池19-19等剖面图.dwg | 182.51K |
| 8 | 天钢滤池2-2、19-19剖面图.dwg | 393.81K |
| 9 | 天钢滤池20-20～27-27剖面图及风机基础图.dwg | 206.70K |
| 10 | 天钢滤池4-4、5-5剖面图.dwg | 306.98K |
| 11 | 天钢滤池6-6、7-7剖面图.dwg | 317.55K |

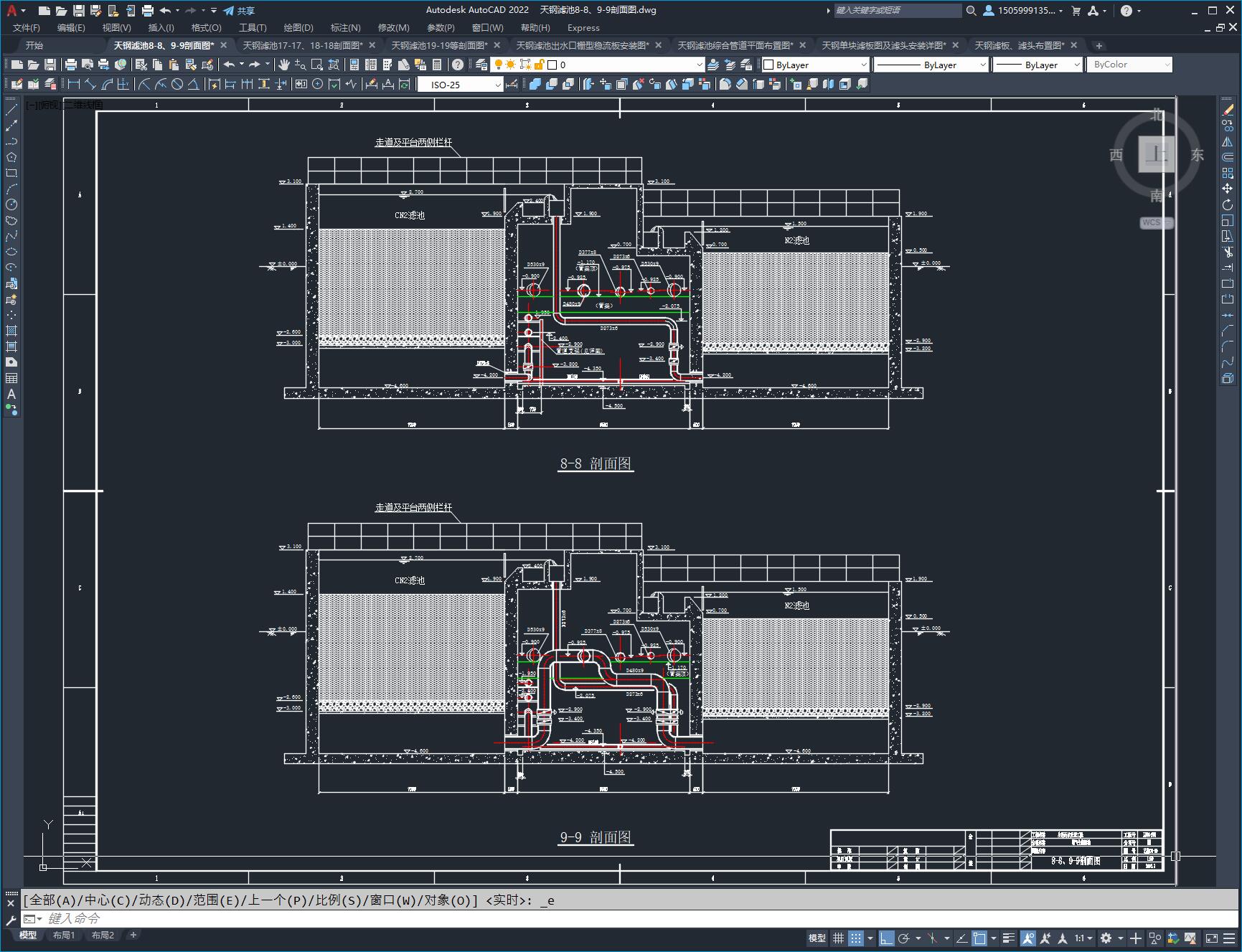

| 12 | 天钢滤池8-8、9-9剖面图.dwg | 315.21K |
| 13 | 天钢滤池出水口栅型稳流板安装图.dwg | 314.04K |
| 14 | 天钢滤池平面布置图.dwg | 249.59K |
| 15 | 天钢滤池曝气管道布置图.dwg | 3.56M |

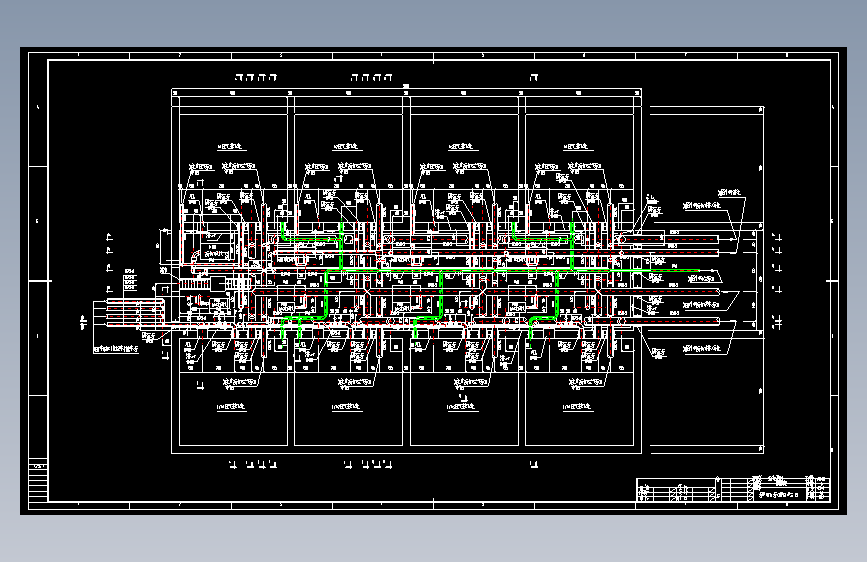

| 16 | 天钢滤池空气管道平面布置图.dwg | 258.25K |
| 17 | 天钢滤池综合管道平面布置图.dwg | 720.29K |
| 18 | 天钢滤池设备表、材料表.dwg | 191.12K |
| 19 | 天钢滤池进出水管道平面布置图.dwg | 480.05K |
