倒挡拨叉设计（有cad图）
图纸描述

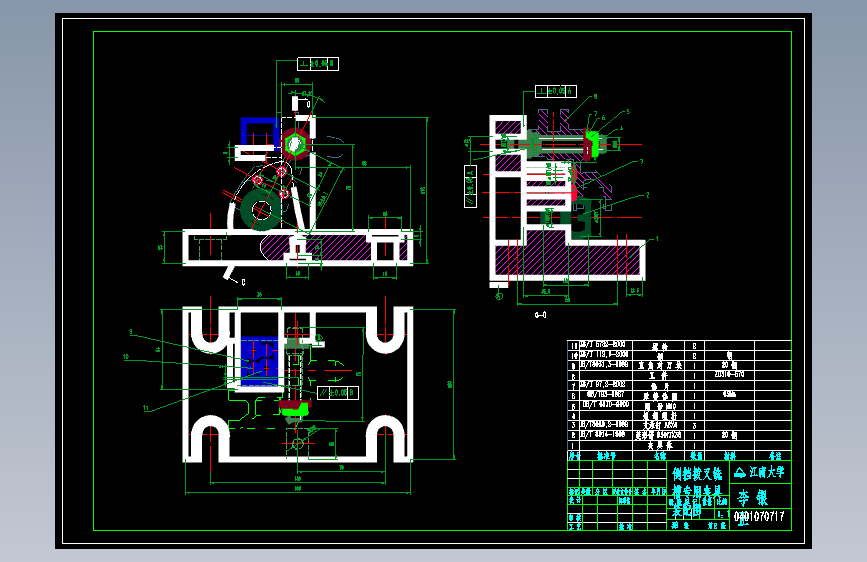

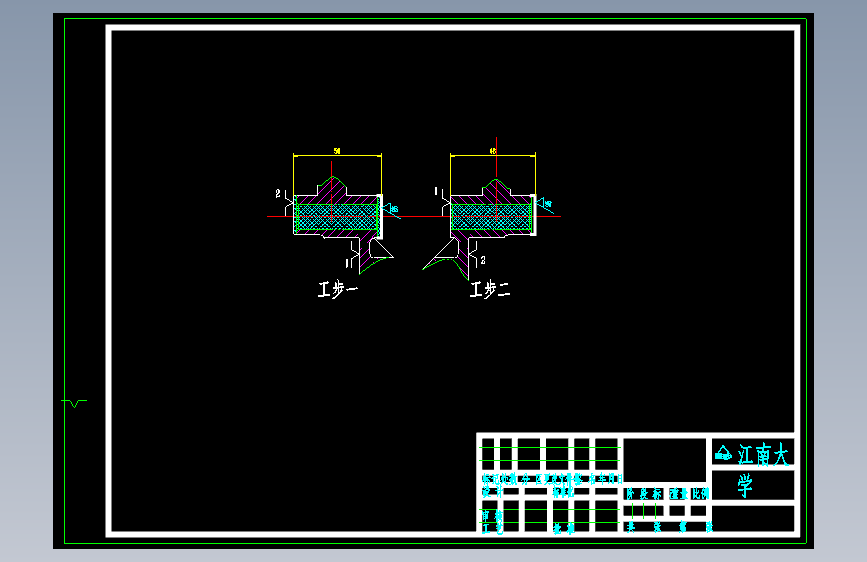

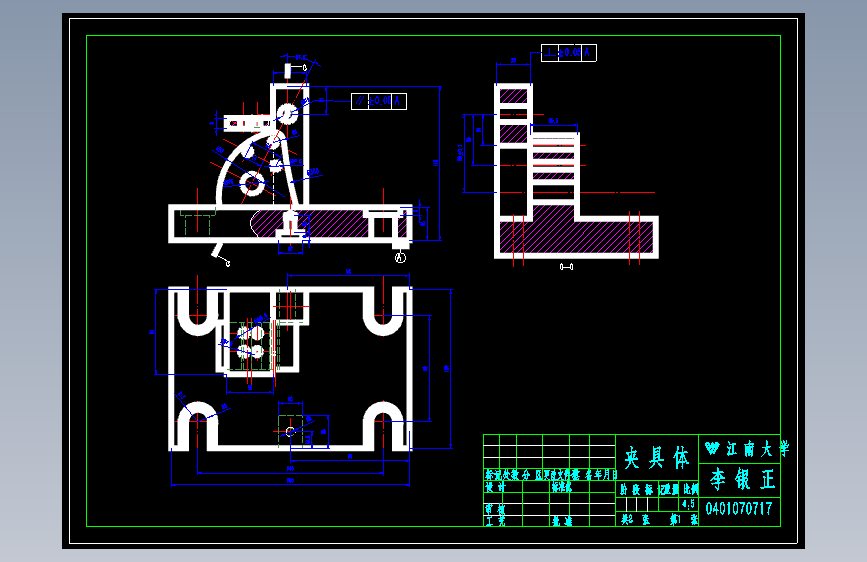

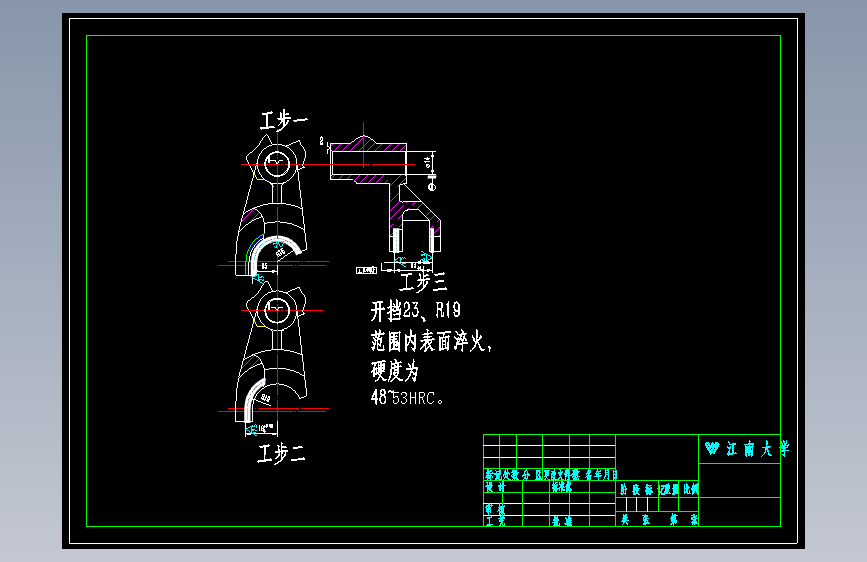

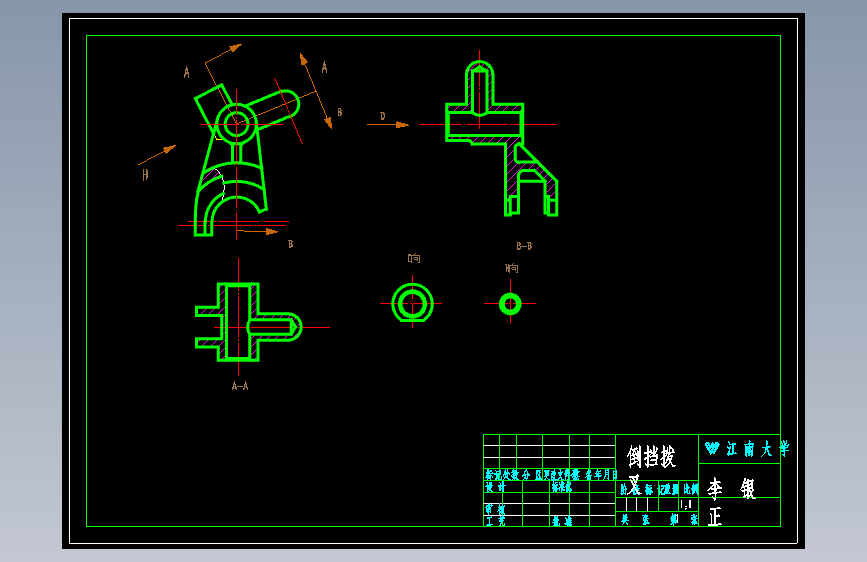

倒挡拨叉设计（有cad图）图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小1.33M，共计21个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要58金币
立即下载 收藏
图纸信息
作者
WX_202829
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  倒挡拨叉加工工艺.doc | 407.00K |
| 2 | 倒挡拨叉设计（有cad图）.doc | 413.50K |
| 3 |  夹具体.dwg | 148.72K |
| 4 | 定位销.dwg | 97.84K |
| 5 | 工序3.dwg | 157.31K |
| 6 | 工序4.dwg | 112.50K |
| 7 | 工序5.dwg | 130.16K |
| 8 | 工序6.dwg | 185.41K |
| 9 | 工序7.dwg | 105.34K |
| 10 | 工序8.dwg | 127.69K |
| 11 | 工序卡3.doc | 94.00K |
| 12 | 工序卡4.doc | 80.00K |
| 13 | 工序卡5.doc | 65.50K |
| 14 | 工序卡6.doc | 74.00K |
| 15 | 工序卡7.doc | 92.50K |
| 16 | 工序卡8.doc | 83.50K |
| 17 | 机械加工工艺过程卡片.doc | 47.00K |
| 18 | 毛坯图.dwg | 144.56K |
| 19 | 菱形销.dwg | 127.13K |
| 20 | 装配图.dwg | 174.56K |
| 21 | 零件图.dwg | 175.94K |
