中轴碗冲压工艺及模具设计
图纸描述

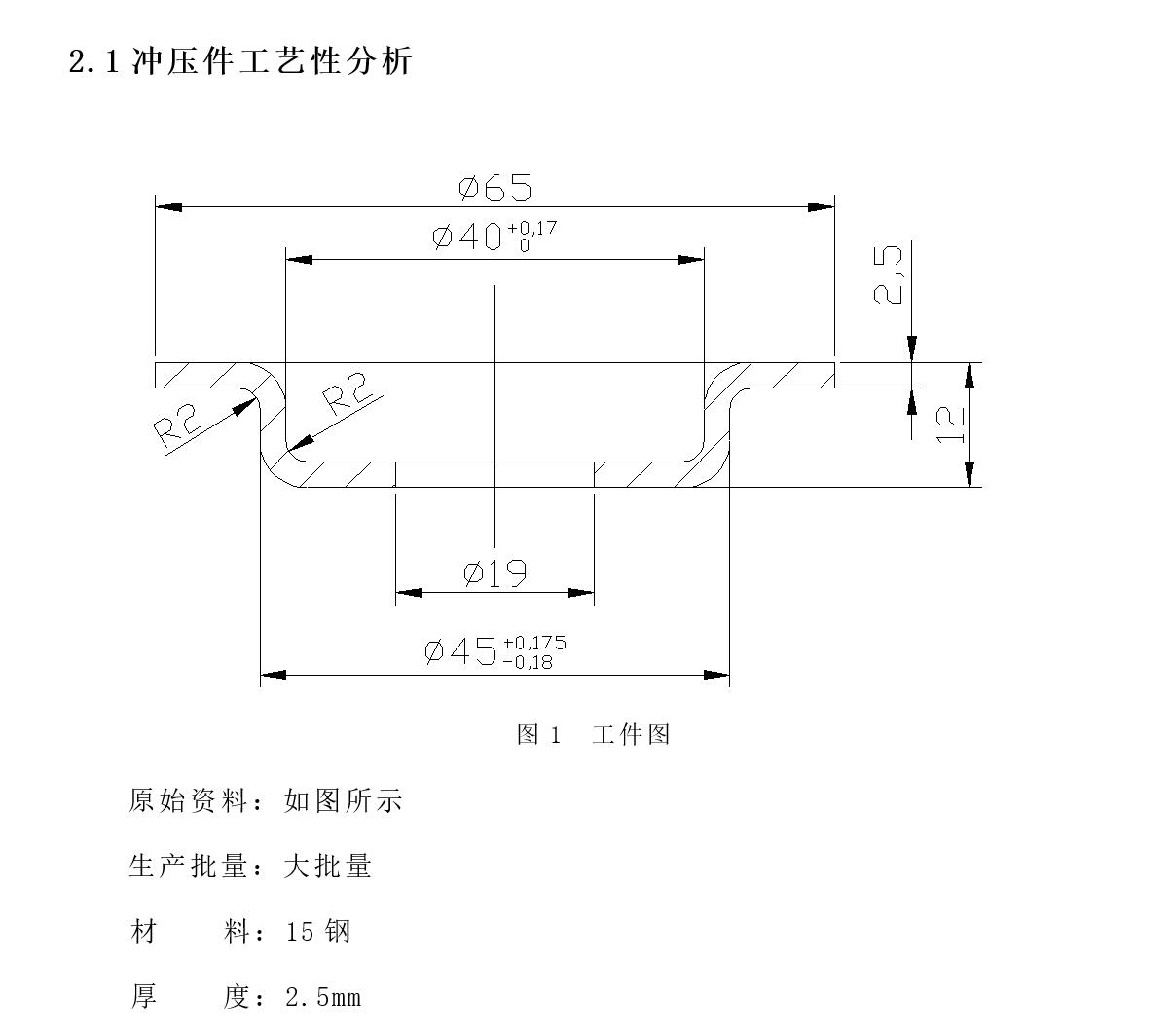

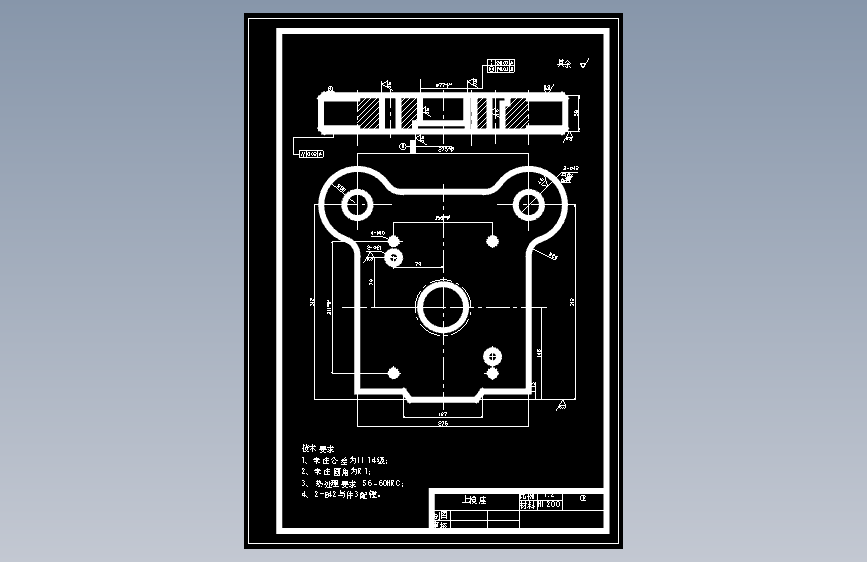

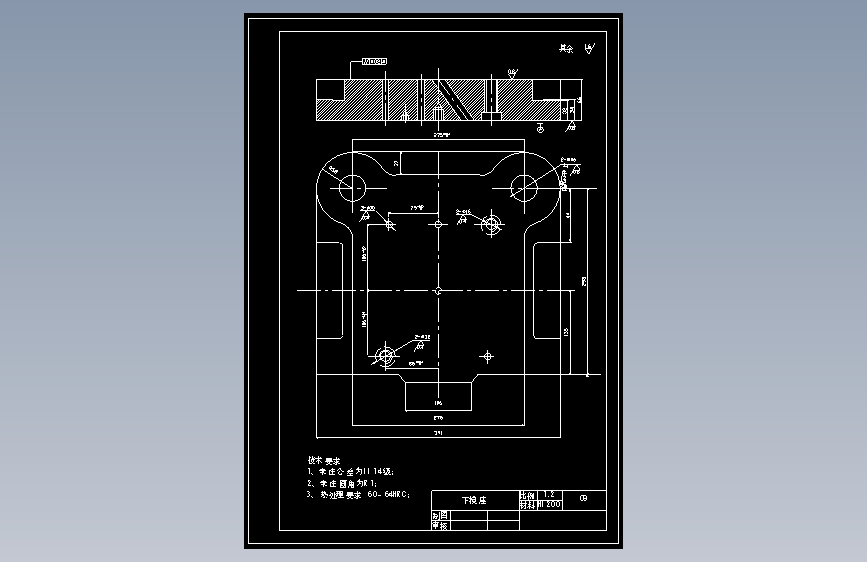

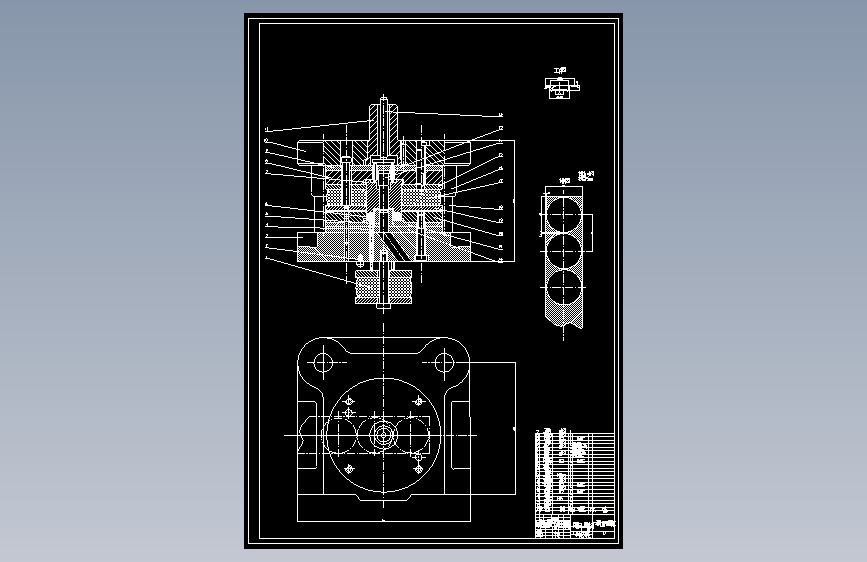

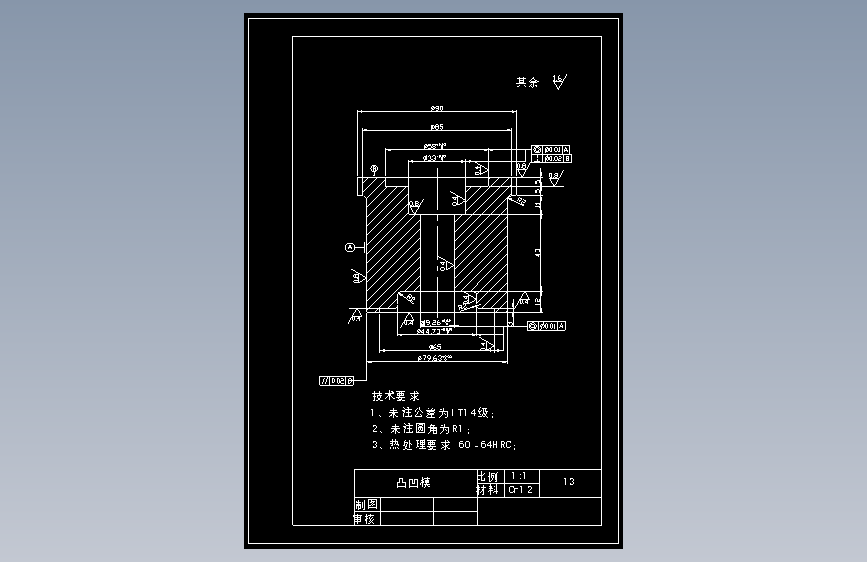

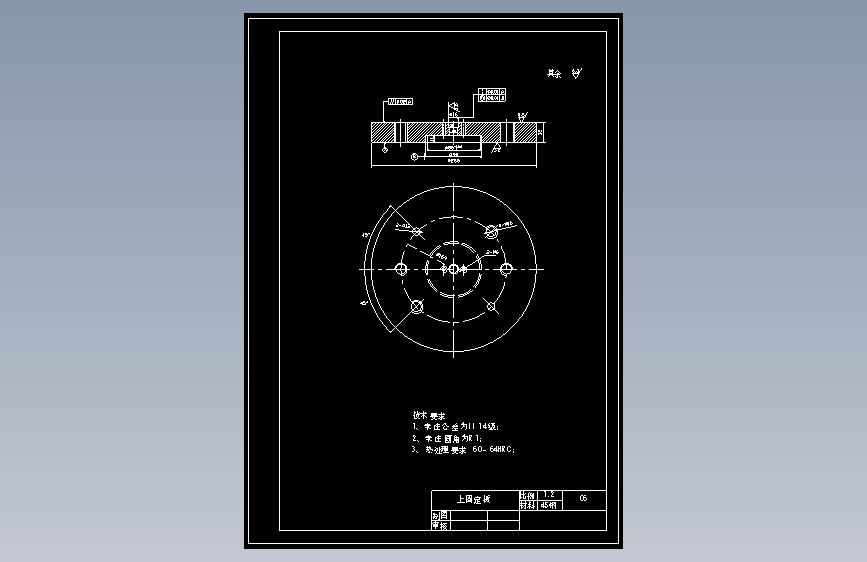

中轴碗冲压工艺及模具设计图纸下载，该图纸类型属于模具图纸、其他模具图纸，图纸大小970.93KB，共计23个文件，包含2D图纸，图纸主格式为dwg，使用AutoCAD 2007软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
WX_202869
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  上固定板.dwg | 44.81K |
| 2 | 上垫板.dwg | 42.31K |
| 3 | 上模座.dwg | 47.31K |
| 4 | 下固定板.dwg | 43.56K |
| 5 | 下垫板.dwg | 43.31K |
| 6 | 下模座.dwg | 48.28K |
| 7 | 下顶块.dwg | 40.56K |
| 8 |  中文及英文摘要.doc | 27.50K |
| 9 | 中期检查表.doc | 23.00K |
| 10 | 中轴碗冲压工艺及模具设计.doc | 41.50K |
| 11 | 任务书.doc | 32.00K |
| 12 | 冲孔凸模.dwg | 40.81K |
| 13 | 冲孔凸模机械加工工序卡.doc | 294.50K |
| 14 | 冲孔凸模机械加工工艺过程卡.doc | 52.50K |
| 15 | 凸 凹 模.dwg | 48.78K |
| 16 | 凸凹模.dwg | 41.31K |
| 17 | 凹模.dwg | 44.06K |
| 18 | 卸料板.dwg | 41.31K |
| 19 | 盖板.dwg | 42.31K |
| 20 | 目录.doc | 605.00K |
| 21 | 装配图.dwg | 74.44K |
| 22 | 设计说明书.doc | 618.50K |
| 23 | 评语.doc | 35.00K |
