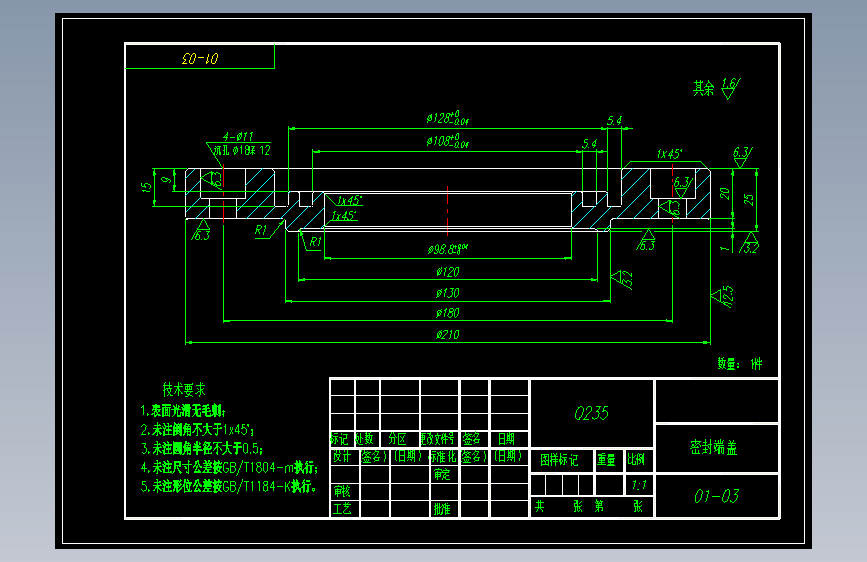

立式加工中心主轴组件的结构设计图纸下载,该图纸类型属于零部件模型、机床附件图纸,图纸大小17.55M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
立式加工中心主轴组件的结构设计
图纸描述
立式加工中心主轴组件的结构设计图纸下载,该图纸类型属于零部件模型、机床附件图纸,图纸大小17.55M,图纸格式为dwg,图纸软件为AutoCAD 2004,可供设计参考。
下载需要350金币
立即下载 收藏
图纸信息
作者
刘云
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

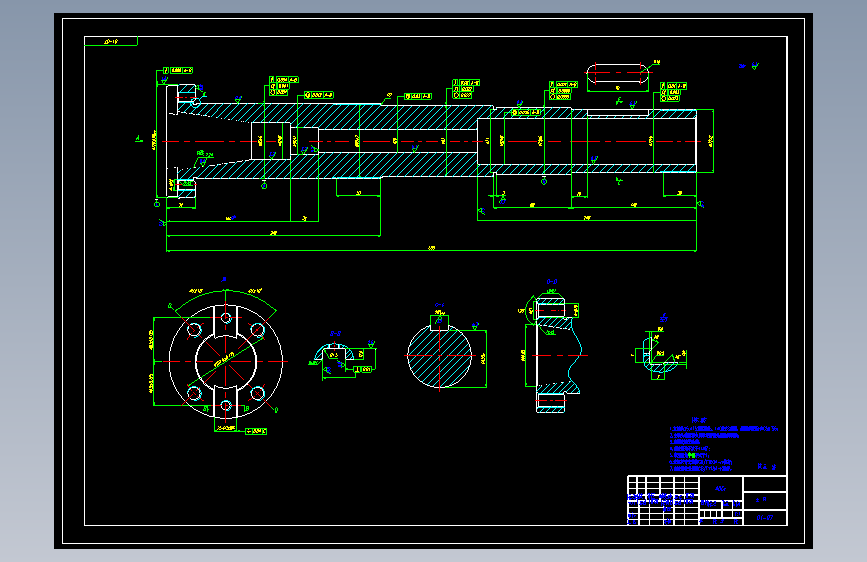

| 1 |  主轴_8.dwg | 79.82K |
| 2 | 主轴拨块_2.dwg | 53.58K |

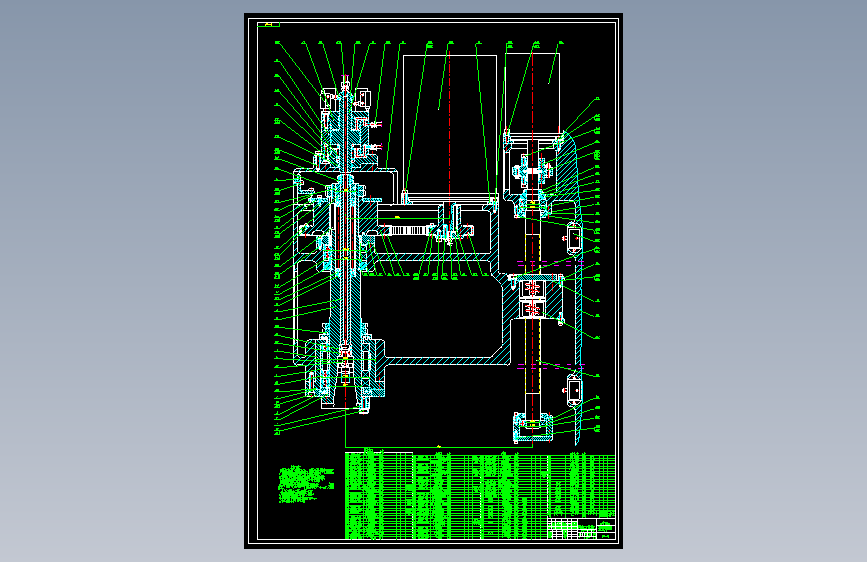

| 3 | 主轴组件结构图_1.dwg | 278.62K |
| 4 |  任务书.doc | 55.00K |
| 5 | 压板_10.dwg | 45.78K |
| 6 | 垂直丝杠_14.dwg | 62.91K |

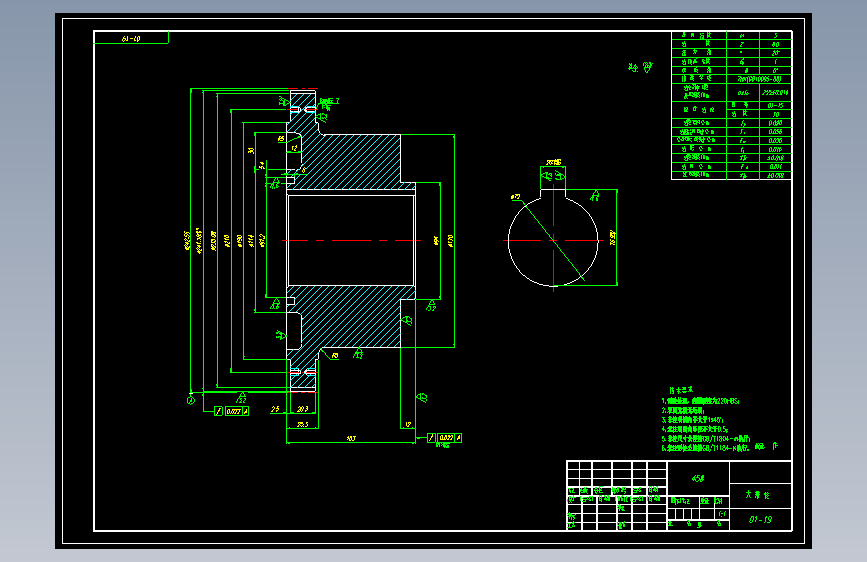

| 7 | 大带轮_19.dwg | 66.79K |
| 8 | 大带轮挡圈_18.dwg | 55.53K |
| 9 | 套筒_5.dwg | 46.54K |
| 10 | 套筒_6.dwg | 46.97K |
| 11 | 密封套筒_12.dwg | 54.18K |
| 12 | 密封端盖_20.dwg | 63.01K |
| 13 | 密封端盖_3.dwg | 53.73K |
| 14 | 密封端盖_4.dwg | 65.00K |
| 15 | 小带轮_15.dwg | 60.32K |
| 16 | 小带轮挡圈_17.dwg | 54.81K |
| 17 | 带轮盖_16.dwg | 52.90K |
| 18 | 开题报告.doc | 7.11M |

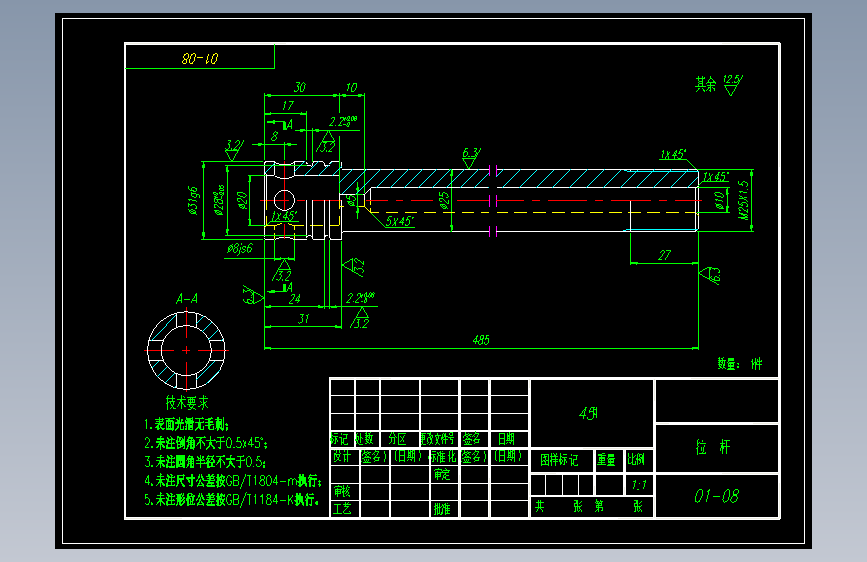

| 19 | 拉杆_9.dwg | 68.57K |
| 20 | 挡油盘_11.dwg | 51.49K |
| 21 | 挡油盘_21.dwg | 55.21K |
| 22 | 挡油盘_22.dwg | 55.23K |
| 23 | 目录.doc | 40.50K |
| 24 | 说明书正文_立式加工中心主轴组件的结构设计.doc | 10.44M |
| 25 | 轴承座_7.dwg | 60.93K |
| 26 | 轴承端盖_13.dwg | 55.75K |
